matlab 科研绘图之（1）基本绘图figure用法

        一直都想整理一份关于matlab绘图的教程，因为笔者在学习过程中，几乎每天都在用matlab，每次使用matlab都需要现场查比较麻烦，这也是想要写一个matlab科研绘图的一个动力。

        目前考虑先先从matlab基本绘图开始，然后一步步过渡到高级绘图，最后绘制出合格的科研图。

        坚持到最后（立个flag！！！）

        第一篇先介绍figure函数的用法，虽然简单，但是感觉这个很很重要，在日常代码编写中是很重要，但是很容易忽略的地方

        在MATLAB中，figure函数是图形绘制的核心基础函数之一，主要用于创建或激活图形窗口，并控制其属性。



        在matlab中可以使用figure创建一个新的图窗

        如果绘图是不加figure命令的化，默认是在当前图窗进行绘制的。

 1. 基本语法

 1.1 创建新图形窗口

figure;        % 创建一个新的图形窗口（默认属性）

                此代码生成一个新的窗口，这样一来避免了在之前窗户上绘图。

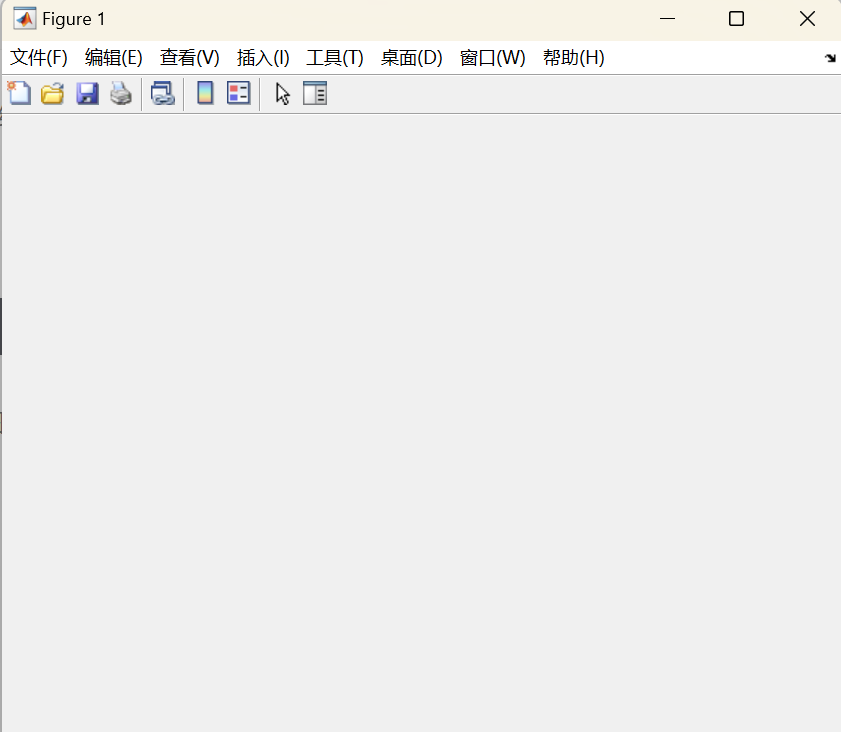

                运行生成一下的空图像

 1.2指定窗口编号

如果想要在固定的窗口，可以选择如下命令

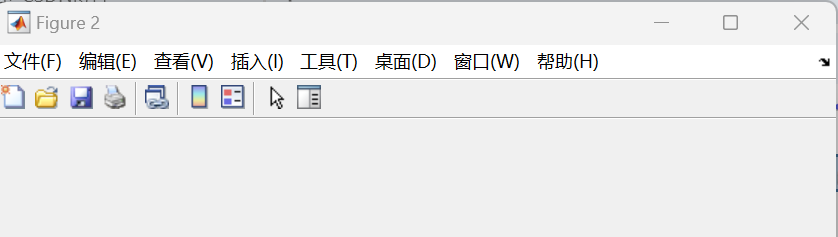

figure(2);     % 激活编号为2的窗口，若不存在则创建

        若执行上面的命令，则绘图将只会在编号2的绘图窗口中进行，

1.3 设 置窗口属性

除了以上的基本设置，matlab还可以可以在figure图中对图形窗口进行直接设置

figure('Name', 'My Plot', 'Color', 'white', 'Position', [100 100 800 600]);

上面的代码给出一个例子，生成一个具体名字，颜色，位置的图窗

下面给出以下常用的图窗属性设置：

• 'Name': 窗口标题

• 'Color': 背景颜色（支持颜色名称如'white'或RGB三元组如[1 1 1]）

• 'Position': 窗口位置和大小 [left, bottom, width, height]

• 'NumberTitle': 是否显示默认编号标题（'on'/'off'）

• 'IntegerHandle': 是否使用整数作为窗口句柄（'on'/'off'）

2. 核心功能

h_fig = gcf;   % 获取当前活动窗口的句柄（Get Current Figure）
set(h_fig, 'Name', '当前活动窗口'); % 修改窗口属性

2.1 创建/切换图形窗口

figure;        % 创建窗口1（默认）
plot(1:10);    % 在窗口1绘图

figure;        % 创建窗口2
surf(peaks);   % 在窗口2绘图

figure(1);     % 切换回窗口1
title('窗口1的图表'); % 继续操作窗口1

matlab计数是从1开始的，上面的代码中，第一个会显示figue1，第二个显示figure2，第三个选择了图窗1，所以会在覆盖第一个图窗的内容。

2.1获取当前窗口句柄

matlab可以获取图窗句柄，来实现对图窗进行设置，代码如下所示：

h_fig = gcf;   % 获取当前活动窗口的句柄（Get Current Figure）
set(h_fig, 'Name', '当前活动窗口'); % 修改窗口属性

第一行是将图窗句柄名字设为h_fig

第二行对使用句柄对图窗名字进行了修改

2.2 关闭窗口

close;         % 关闭当前窗口
close(2);      % 关闭编号为2的窗口
close all;     % 关闭所有图形窗口

关闭i窗口可以用以上代码进行关闭

可以指定关闭当前，或者某一个，或者全部的图窗

第一次写博客，全手敲，感觉一千多个字也费了两个多小时

希望自己能坚持下去吧
