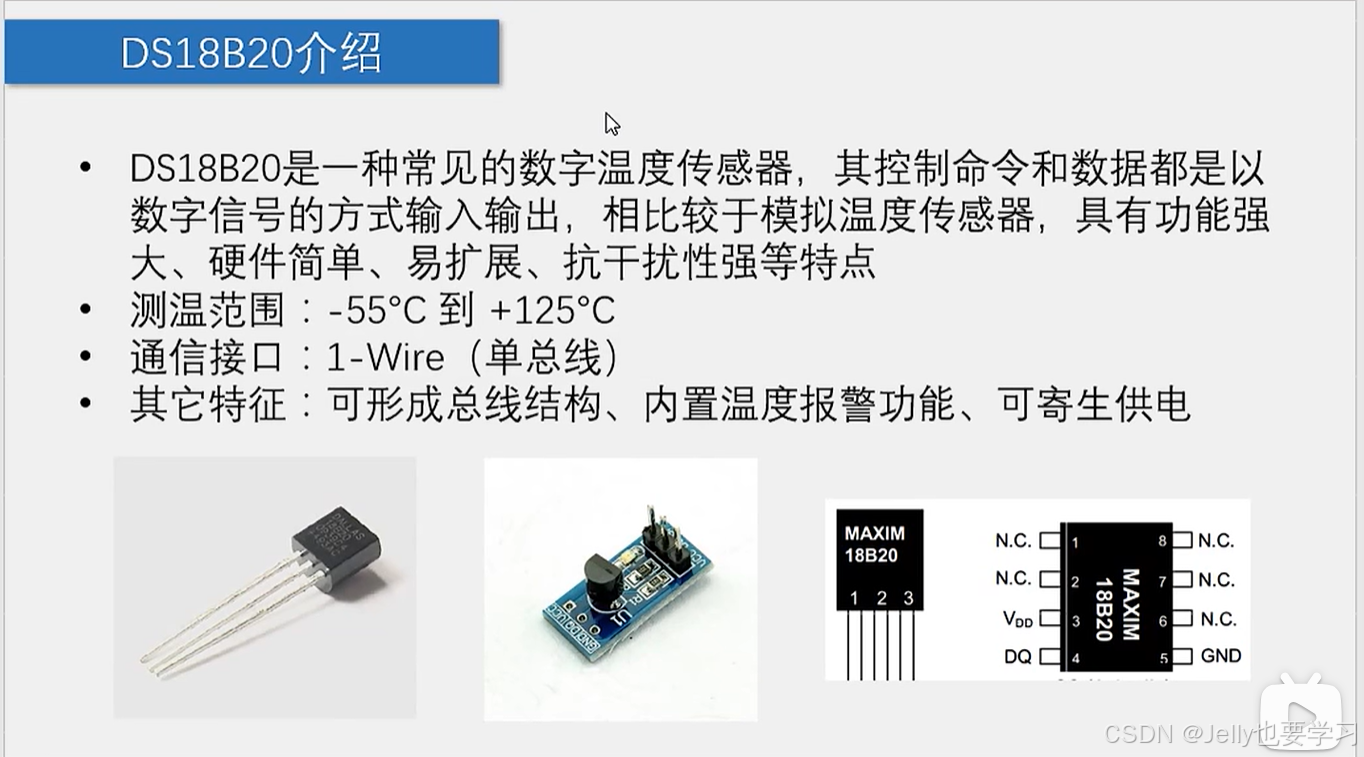

1：DS18B20的介绍

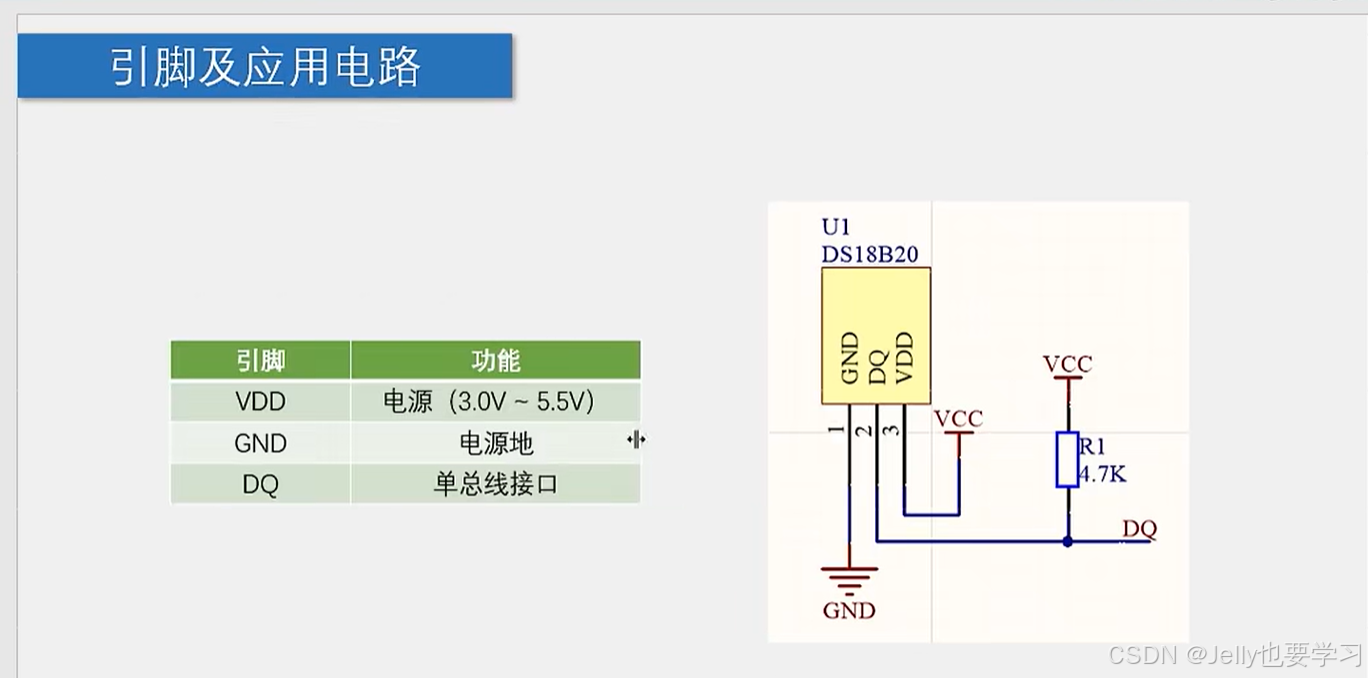

2：引脚及其应用电路


 VDD接电源上，DQ接在单片机的引脚上（注意在单片机里面，所有的IO口都是弱上拉模式），所以都需要接一个上拉电阻

那么为什么要接上拉电阻呢？

首先在DS18B20通信协议里面为了避免重复的脉冲信号对通信设备造成干扰，一般会配置为开漏输出模式，在这种模式下，只可以输出1，但是不可以输出0，那么为了让设备具有输出1的功能，一般都要接上拉电阻

 DS18B20 是单线通信，即接收和发送都是这个通信脚进行的。 其接收数据时为高电阻输入，其发送数据时是开漏输出，本身不具有输出高电平的能力，即输出0时通过MOS下拉为低电平，而输出1时，则为高阻态，是一种不稳定的状态，需要外接上拉电阻将其拉为高电平。 因此，需要外接上拉电阻，否则无法输出1。

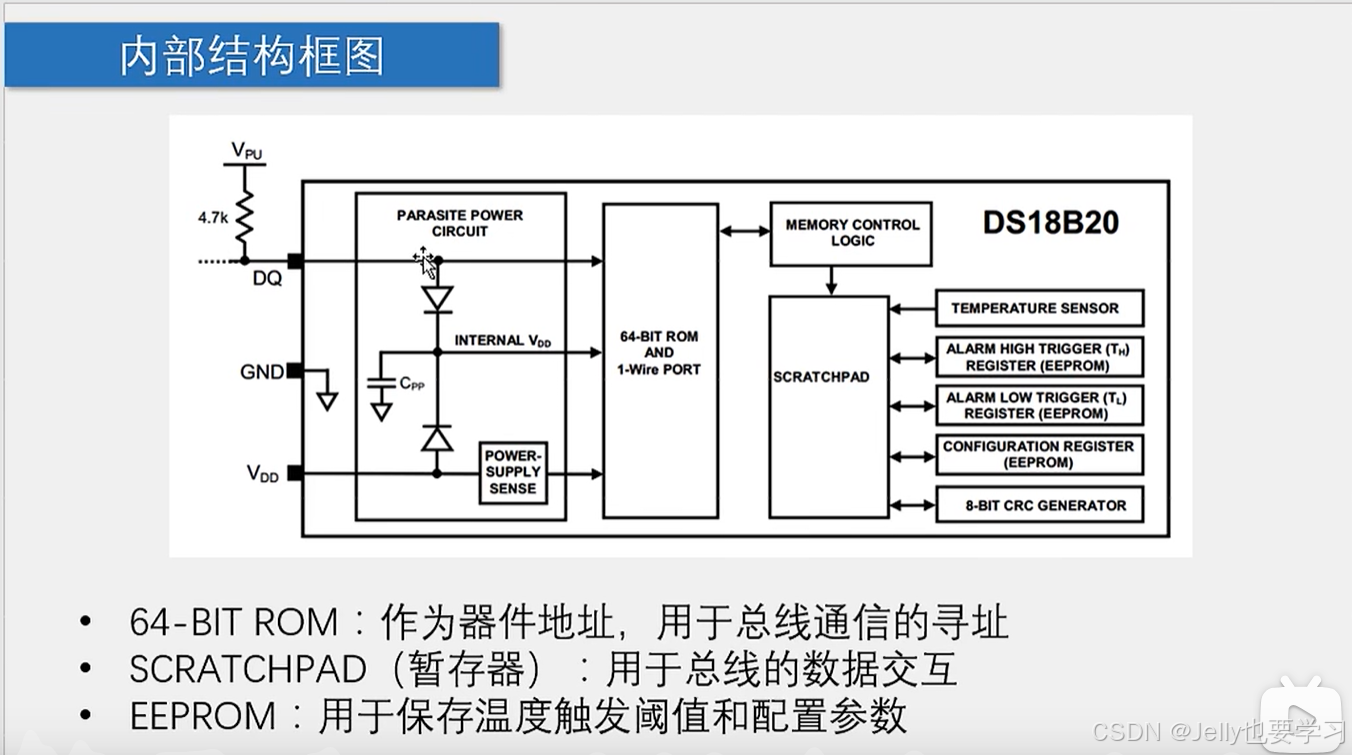

3：DS18B20的内部结构框图


其中这个暂存器（对应上图的SCRATCHPAD）里面有温度传感器，还有一个字节上限和一个字节下限温度报警触发器（TL和TH），以及配置寄存器（允许用户设置分辨率，最后四位对应着0.5,0.25,0.125,0.0625）

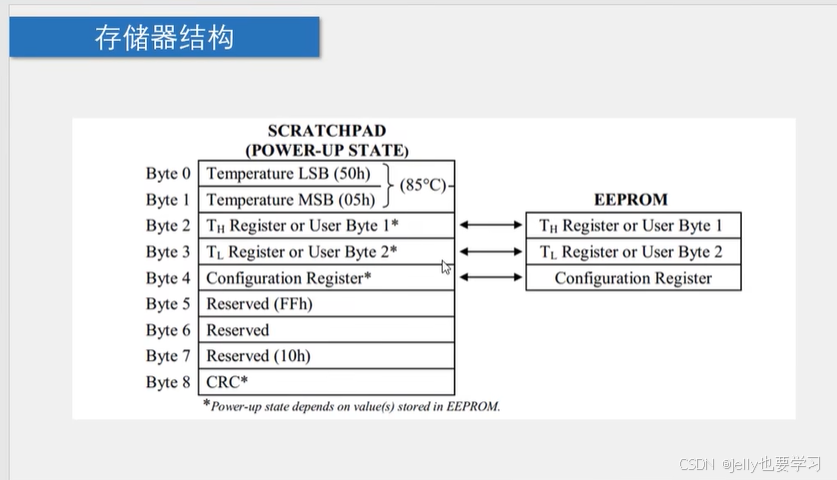

存储器：里面有RAM寄存器和EEPROM寄存器


寄存器是由九个字节构成，字节0和1就是温度存储器，用来存储转化好的温度，字节0代表第八位，字节1代表高八位 ，后面的那个h代表十六进制；字节2和字节3是用来设置最高温度上限和最低温度下限；字节4是配置寄存器，用来配置精度的；字节5~7是保留位，字节内部使用的；字节8CRC校验位，是64位ROM中的前56位编码的校验码。由CRC发生器产生的

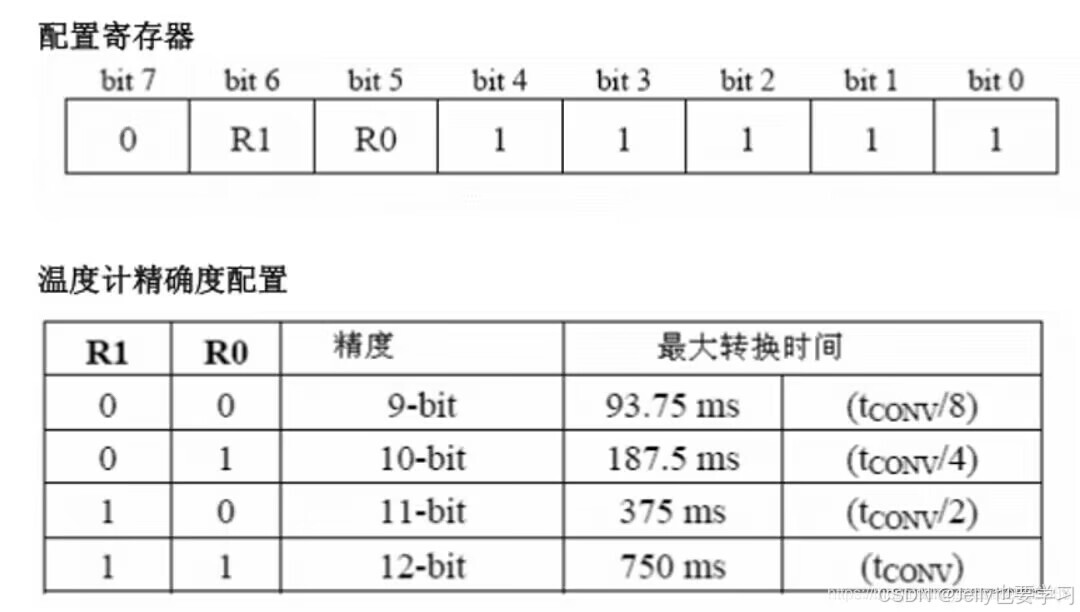

1：对于配置寄存器里面的配置如下

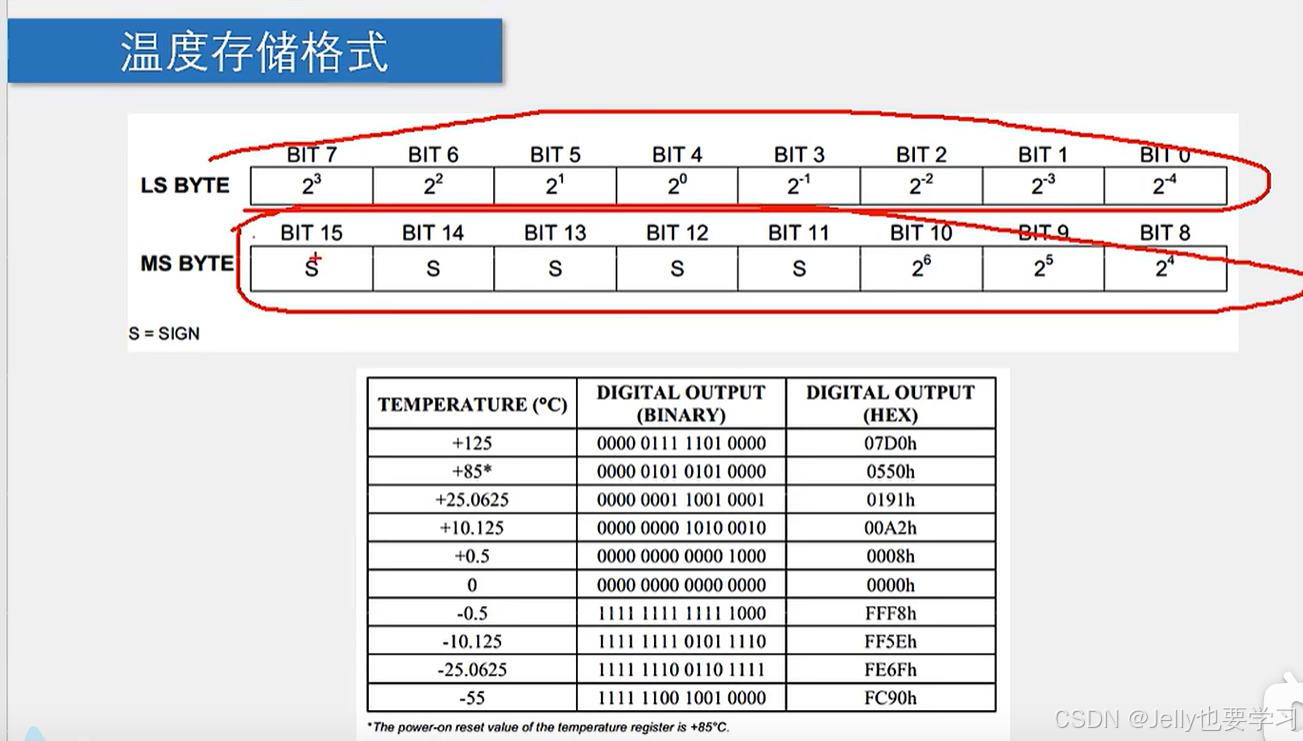

4：温度的读取和计算

高字节的五个S为符号位，温度为正的时候S=0；温度为负的时候S=1；

低字节的后四个存储的是温度的小数部分，中间的七位存储的是温度的整数部分

当温度是正数的时候直接将后面的十一位二进制转化为十进制，再乘以0.0625（12位分辨率），就可以得到温度值

当温度是负的时候就要先将补码符号位不变然后取反加1，得到原码，再进行温度的计算

那么温度传感器是只能实现通信的呢，我们接下来就要讲单总线（也就是通信的媒介）

5：通信的大致流程


 这里介绍一下异步和半双工，异步就是主机和从机各自的通信速率进行通信；而半双工就是通过一根线进行数据的交互

什么是寄生供电：在DS18B20内部具有一个电容，当总线为高电平的时候，会对这个电容进行充电，当总线是低电平的时候，就有内部电容进行供电，从而实现内部供电，这个就是寄生供电。

注意这个寄生供电是对从机的寄生供电，也就是DS18B20这个从机的寄生供电，而不是单片机的寄生供电

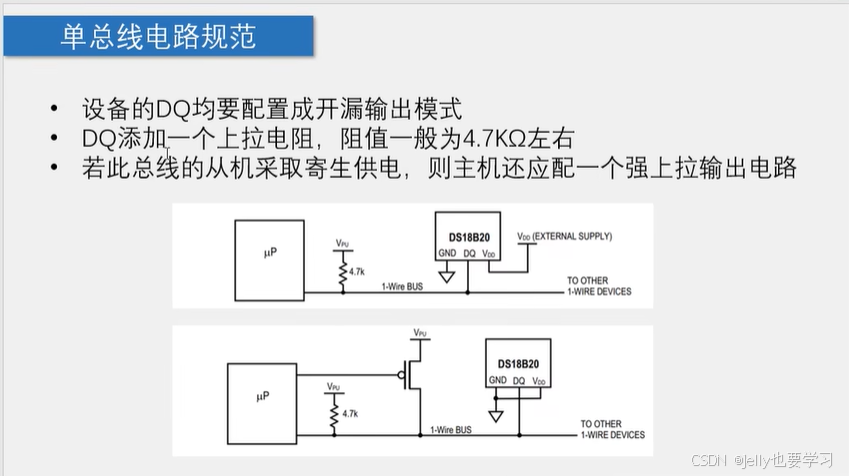

这里的开漏输出模式和上拉电阻在引脚那一部分就已经讲了，这里就不过多的说了

那么这个强上拉输出电路是什么：我们看上图的下面那个，中间的那个就是强上拉输出电路，中间是MOS管，如果左边接低电平，那么这个MOS管就会导通，那么DQ就接到了电源的正极，这样DS18B20就有了正负极；如果左边接高电平，MOS管没有导通，那么就采用弱上拉模式进行供电，使具有输出高电平的功能

1：初始化


任何器件想要使用，首先就是需要初始化，对于DS18B20单总线设备，首先初始化单总线为高电平，然后总线开始也需要检测这条总线上是否存在DS18B20这个器件。如果这条总线上存在DS18B20，总线会根据时序要求返回一个低电平脉冲，如果不存在的话，也就不会返回脉冲，即总线保持为高电平。

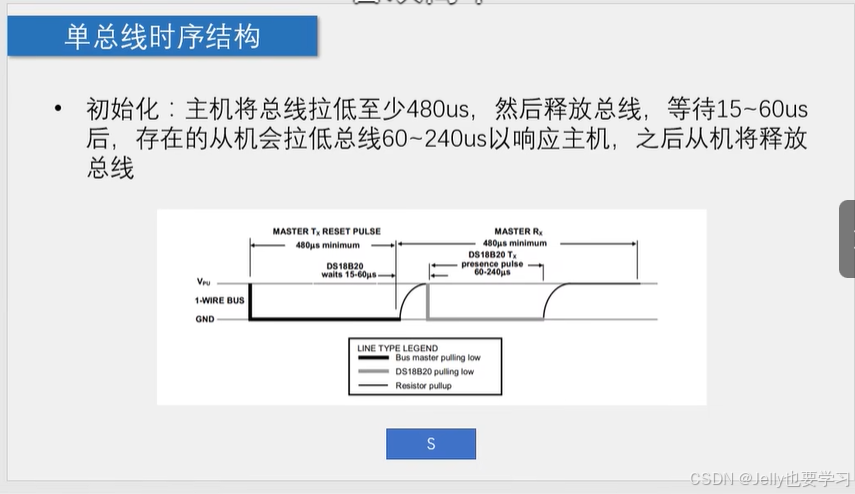

初始化具体时序步骤如下:

1.单片机拉低总线至少480us，产生复位脉冲，然后释放总线（拉高电平）。
2.这时DS8B20检测到请求之后，会拉低信号，大约60~240us表示应答。
3.DS8B20拉低电平的60~240us之间，单片机读取总线的电平，如果是低电平，那么表示初始化成功
4.DS18B20拉低电平60~240us之后，会释放总线。

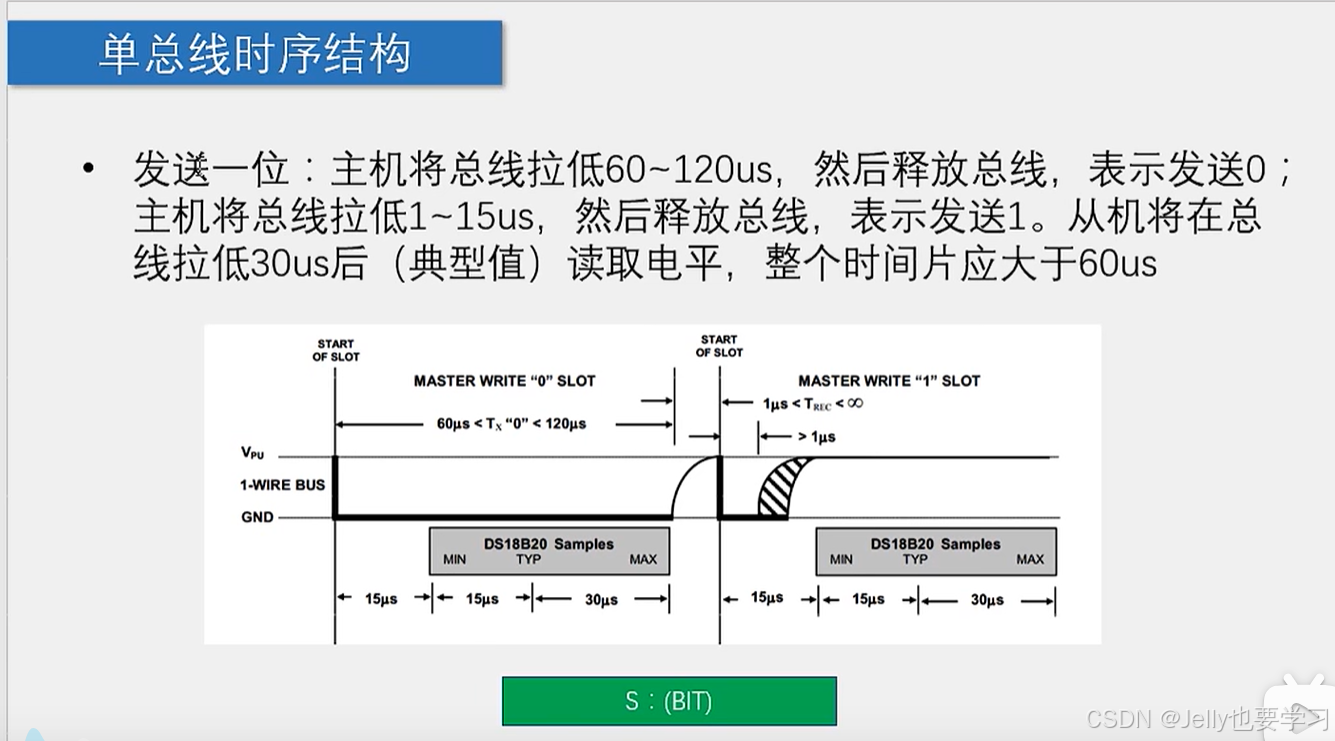

 2：发送一位，循环八次就发送一个字节


从机在主机将总线拉低的30us时进行读取主机发来的信号

注意两次写入的周期之间间隔至少1us

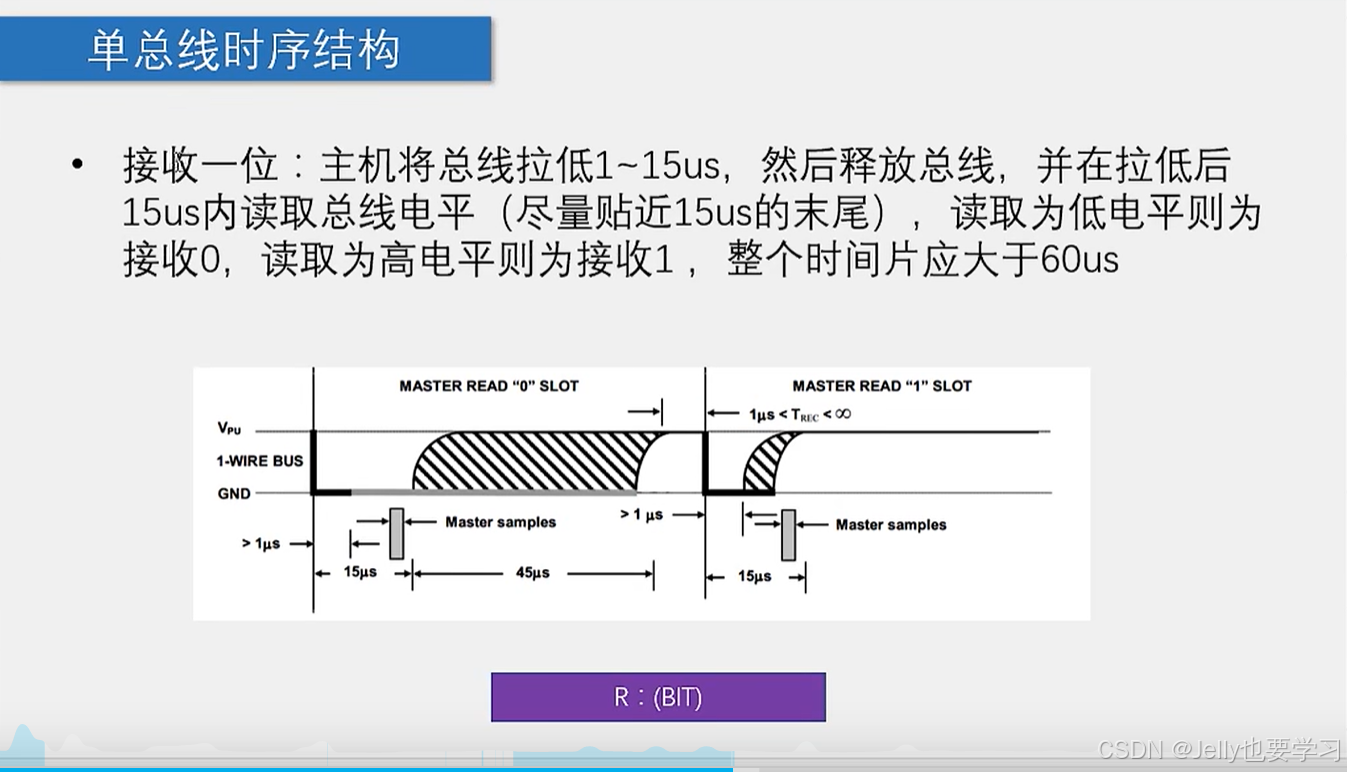

3：接受一位，循环八次就接受一个字节



 而对于主机的读取时间就要在15us之内读取，主机拉低1~15us之后总线还是位于低电平，因为从机要进行发送0，当主机读取从机发来的数据之后，从机会释放总线，；当主机拉低1~15us之后释放总线，发现总线位于高电平，就说明从机要给主机发送高电平1


 发送和接受进行循环八次就可以发送和接受1个字节了

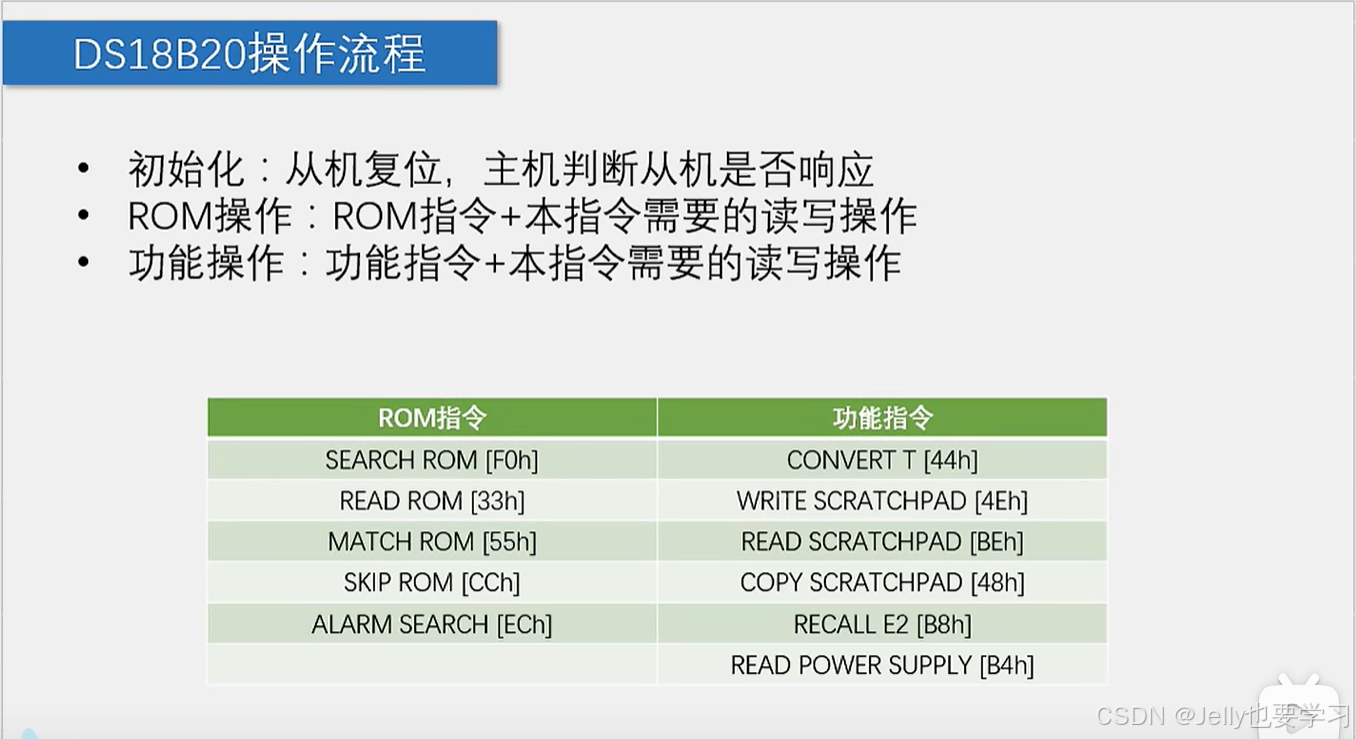

当采用多个DS18B20的时候，就需要通过ROM操作来控制命令总线上了某个DS18B20，如果是当DS18B20，就直接跳过ROM操作过程

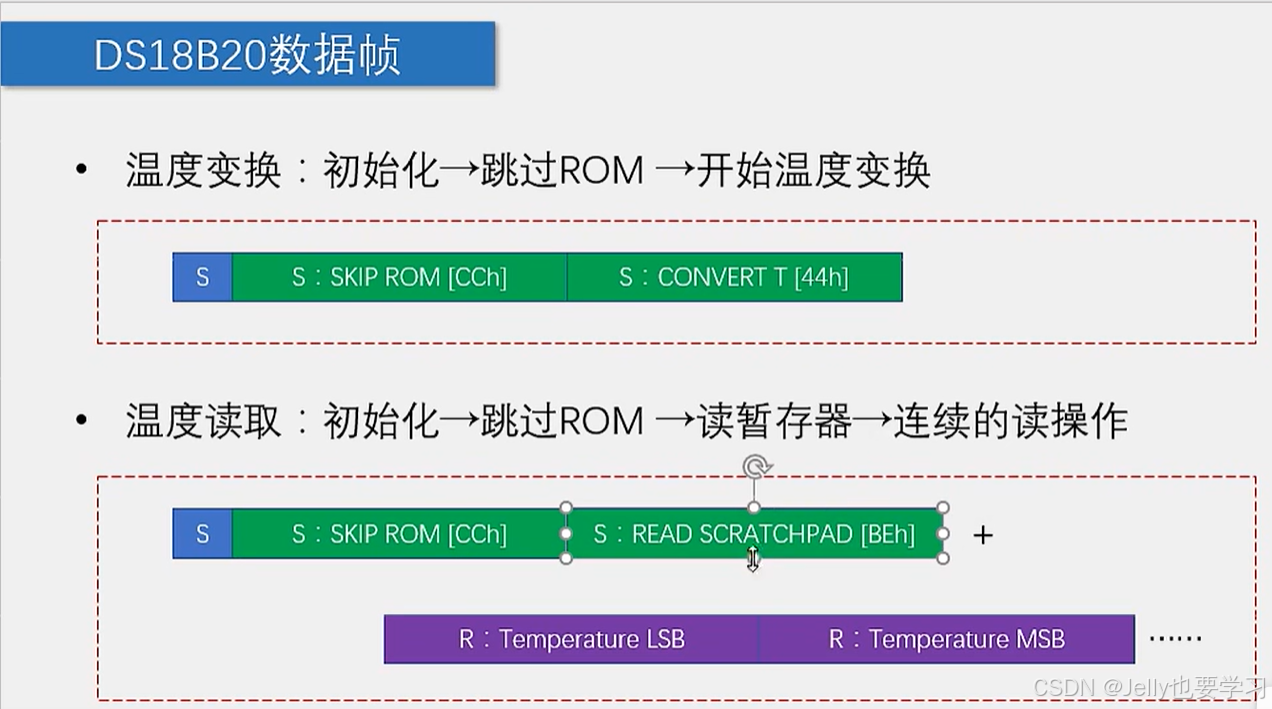

 4：数据帧


 通过数据帧我们就可以知道了整个过程是怎么实现的

第一个代码：DS18B20温度读取

OneWire.c

#include <REGX52.H>

sbit OneWire_DQ=P3^7;


//初始化
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i=247;while(--i);
	OneWire_DQ=1;
	i=32;while(--i);
	AckBit=OneWire_DQ;
	i=247;while(--i);
	return AckBit;
}

//发送一位
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	OneWire_DQ=0;
	i=4;while(--i);  //Delay 10us
	OneWire_DQ=Bit;
	i=24;while(--i); //Delay 50us
    OneWire_DQ=1;
	//在上面这个代码里面，不需要用if判断是发送1还是0，如果发送0，那么Delay50us就是在低电平里面；
	//如果发送1，那么Delay50us就是在高电平里面
}

//接受一位
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i=2;while(--i);   //Delay 5us
	OneWire_DQ=1;
	i=2;while(--i);   //Delay 5us
	Bit=OneWire_DQ;
	i=24;while(--i);  //Delay 50us
    return Bit;
}

//发送一个字节
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

//接受一个字节
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

DS18B20.c

#include <REGX52.H>
#include "OneWire.h"


#define DS18B20_SKIP_ROM          0xCC
#define DS18B20_CONVERT_T         0x44
#define DS18B20_READ_SCRATCHPAD   0xBE

void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;//TLSB是低八位，TMSB是高八位
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	//因为最低一位不是2的0次方，就相当于比实际温度扩大2的4次方倍数，所以要除以16来表示实际温度
	return T;
}

 main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
float T;

void main()
{
	DS18B20_ConvertT();
	Delay(1000);
	LCD_Init();
	LCD_ShowString(1,1,"Temperature:");
	while(1)
	{
		DS18B20_ConvertT();
		T=DS18B20_ReadT();
		if(T<0)
		{
			LCD_ShowChar(2,1,'-');
			T=-T;
		}
		else
		{
			LCD_ShowChar(2,1,'+');
		}
		LCD_ShowNum(2,2,T,3);
		LCD_ShowChar(2,5,'.');
		LCD_ShowNum(2,6,(unsigned long)(T*10000)%10000,4);
	}

}

第二个代码：DS18B20温度报警器

Onewire.c

#include <REGX52.H>

sbit OneWire_DQ=P3^7;


//初始化
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	EA=0;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i=247;while(--i);
	OneWire_DQ=1;
	i=32;while(--i);
	AckBit=OneWire_DQ;
	i=247;while(--i);
	EA=1;
	return AckBit;
}

//发送一位
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	EA=0;
	OneWire_DQ=0;
	i=4;while(--i);  //Delay 10us
	OneWire_DQ=Bit;
	i=24;while(--i); //Delay 50us
    OneWire_DQ=1;
	EA=1;
	//在上面这个代码里面，不需要用if判断是发送1还是0，如果发送0，那么Delay50us就是在低电平里面；
	//如果发送1，那么Delay50us就是在高电平里面
}

//接受一位
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	EA=0;
	OneWire_DQ=0;
	i=2;while(--i);   //Delay 5us
	OneWire_DQ=1;
	i=2;while(--i);   //Delay 5us
	Bit=OneWire_DQ;
	i=24;while(--i);  //Delay 50us
	EA=1;
    return Bit;
}

//发送一个字节
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

//接受一个字节
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

DS18B20.c

#include <REGX52.H>
#include "OneWire.h"


#define DS18B20_SKIP_ROM          0xCC
#define DS18B20_CONVERT_T         0x44
#define DS18B20_READ_SCRATCHPAD   0xBE

void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;//TLSB是低八位，TMSB是高八位
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	//因为最低一位不是2的0次方，就相当于比实际温度扩大2的4次方倍数，所以要除以16来表示实际温度
	return T;
}

main.c

#include <REGX52.H>
#include "DS18B20.h"
#include "Delay.h"
#include "LCD1602.h"
#include "AT24C02.h"
#include "key.h"
#include "Timer0_Init.h"
float T,TShow;
char TLow,THigh;
unsigned char KeyNum;

void main()
{
	DS18B20_ConvertT();
	Delay(1000);
	THigh=AT24C02_ReadByte(0);
	TLow=AT24C02_ReadByte(1);
	if(THigh>125||TLow<-55||THigh<=TLow)
	{
		THigh=20;
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

    while(1)
    {
		/*温度的读取及显示部分*/
		KeyNum=key();
		DS18B20_ConvertT();
		T=DS18B20_ReadT();
		if(T<0)
		{
		LCD_ShowChar(1,3,'-');
		TShow=-T;
		}
		else
		{
			LCD_ShowChar(1,3,'+');
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);
		LCD_ShowChar(1,7,'.');
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)
		{
			LCD_ShowString(1,13,"OV:H");
		}
		else if(T<TLow)
		{
			LCD_ShowString(1,13,"OV:L");
		}
		else
		{
			LCD_ShowString(1,13,"    ");
		}
    }
}
void Timer0_Routine()  interrupt  1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=20)
	{
	T0Count=0;
	Key_Loop();
	}
}
