DS18B20

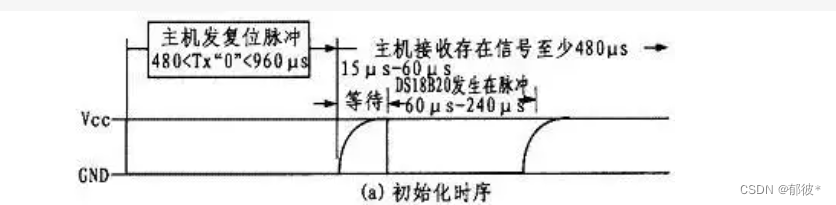

一、DS18B20初始化时序图

（1） 先将数据线置高电平“1”。
（2） 延时（该时间要求的不是很严格，但是尽可能的短一点）。
（3） 数据线拉到低电平“0”。
（4） 延时490微秒（该时间的时间范围可以从480到960微秒）。
（5） 数据线拉到高电平“1”。
（6） 延时等待（如果初始化成功则在15到60毫秒时间之内产生一个由DS18B20

所返回的低电平“0”。据该状态可以来确定它的存在，但是应注意不能无限的进行

等待，不然会使程序进入死循环，所以要进行超时控制）。
（7） 若CPU读到了数据线上的低电平“0”后，还要做延时，其延时的时间从发出

的高电平算起（第（5）步的时间算起）最少要480微秒。
（8） 将数据线再次拉高到高电平“1”后结束。

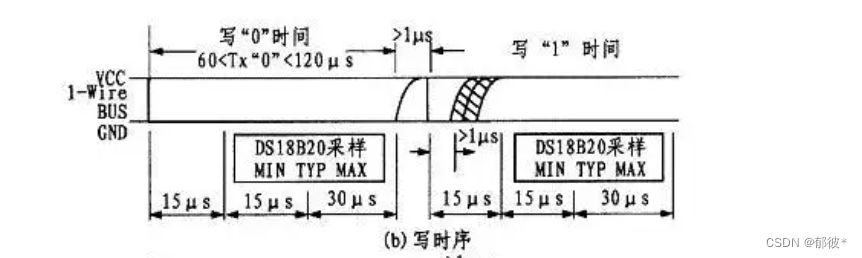

二、DS18B20写时序图

（1） 数据线先
