使用卷积神经网络（CNN）进行滚动轴承故障的诊断、预测和分类 CWRU滚动轴承数据集处理及应用 CWRU、MFPT、XJTU、渥太华变速、江南大学滚动轴承数据集

滚动轴承故障诊断，涉及到从原始振动信号中提取特征，使用机器学习或深度学习模型进行分类、预测和故障诊断。

（CWRU、MFPT、XJTU、渥太华变速、江南大学）

？如何选择合适的模型进行训练以及实现诊断、预测和分类的详细步骤？。

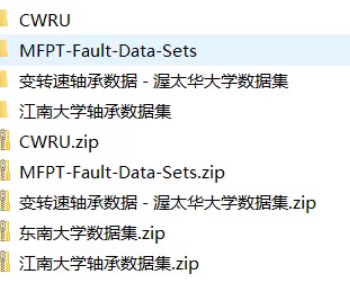

1. 数据集准备

首先确保你已经下载并准备好上述所有数据集。每个数据集可能有不同的格式和结构，因此在开始之前需要对它们进行预处理以适应你的分析流程。

2. 特征提取与选择

对于振动信号数据，通常需要进行特征提取。常用的特征包括时域特征（如均值、方差）、频域特征（如频谱密度）、以及基于小波变换的特征等。这些特征将作为输入提供给模型。

3. 模型选择

根据任务需求选择合适的模型。以下是一些推荐的模型：

• 传统机器学习模型：支持向量机（SVM）、随机森林（RF）、K近邻（KNN）等。
• 深度学习模型：
  • 卷积神经网络（CNN）：特别适合于处理二维图像数据或一维时间序列数据。
  • 长短期记忆网络（LSTM）：适用于捕捉时间序列数据中的长期依赖关系。
  • Transformer：近年来被用于多种任务，因其能够有效地捕捉序列信息而受到关注。


4. 训练模型

这里以一个简单的CNN为例来说明如何构建模型进行训练。你可以根据实际需求调整模型架构。

import tensorflow as tf
from tensorflow.keras import layers, models

def build_model(input_shape):
    model = models.Sequential()
    model.add(layers.Conv1D(32, 5, activation='relu', input_shape=input_shape))
    model.add(layers.MaxPooling1D(pool_size=2))
    model.add(layers.Conv1D(64, 5, activation='relu'))
    model.add(layers.MaxPooling1D(pool_size=2))
    model.add(layers.Flatten())
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(10, activation='softmax'))  # 假设有10种不同的故障类型
    return model

input_shape = (feature_length,)  # 替换为你的特征长度
model = build_model(input_shape)
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])

5. 对比实验

为了验证不同模型的效果，可以对每个数据集分别训练不同的模型，并比较它们的性能指标（如准确率、召回率、F1分数等）。这可以通过交叉验证或者在独立的验证集上评估来完成。

# 示例代码片段，假设已定义好train_data, train_labels, test_data, test_labels
history = model.fit(train_data, train_labels, epochs=50, batch_size=32, validation_split=0.2)
test_loss, test_acc = model.evaluate(test_data, test_labels)
print('Test accuracy:', test_acc)

6. 结果分析

对比不同模型在各个数据集上的表现，找出最适合特定数据集的模型。同时，也可以尝试不同的特征提取方法，观察其对最终结果的影响。

注意事项

• 不同的数据集可能需要不同的预处理步骤，请仔细阅读每个数据集的文档。
• 在进行模型训练前，建议先对数据进行标准化或归一化处理。
• 实验过程中应合理设置超参数，并通过网格搜索或贝叶斯优化等方法寻找最佳参数组合。

以上提供了滚动轴承故障诊断的基本框架和示例代码，具体实施时还需要根据实际情况调整模型和参数。

以为CWRU为例

针对CWRU轴承数据集使用卷积神经网络（CNN）进行滚动轴承故障的诊断、预测和分类，
。该过程包括数据预处理、模型构建、训练及评估。

1. 数据准备

首先，下载并解压CWRU轴承数据集。所有文件为.mat格式，需要加载到Python环境中进行处理。可以使用scipy.io.loadmat或h5py库加载这些.mat文件。

import scipy.io as sio

def load_data(file_path):
    mat = sio.loadmat(file_path)
    # 根据实际.mat文件结构调整此处代码以正确提取信号数据
    data = mat['variable_name']  # 替换'variable_name'为你的.mat文件中的变量名
    return data

2. 特征提取与数据划分

通常，直接使用原始振动信号作为输入可能不太有效，因此考虑将时域信号转换为频域特征或生成频谱图作为CNN的输入。

import numpy as np
from sklearn.model_selection import train_test_split

# 假设data是一个包含多个样本的列表，每个样本是一个numpy数组
def preprocess_data(data, labels):
    X = []
    y = []
    for i in range(len(data)):
        # 示例：计算FFT并将前半部分作为特征
        fft_features = np.abs(np.fft.fft(data[i]))[:data[i].shape[0]//2]
        X.append(fft_features)
        y.append(labels[i])
    X = np.array(X)
    y = np.array(y)
    return train_test_split(X, y, test_size=0.2, random_state=42)

X_train, X_val, y_train, y_val = preprocess_data(data, labels)

3. 构建CNN模型

接下来，构建一个适合处理一维时间序列数据的CNN模型。

import tensorflow as tf
from tensorflow.keras import layers, models

def build_cnn_model(input_shape, num_classes):
    model = models.Sequential()
    model.add(layers.Conv1D(64, kernel_size=3, activation='relu', input_shape=input_shape))
    model.add(layers.MaxPooling1D(pool_size=2))
    model.add(layers.Conv1D(128, kernel_size=3, activation='relu'))
    model.add(layers.MaxPooling1D(pool_size=2))
    model.add(layers.Flatten())
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dense(num_classes, activation='softmax'))
    model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])
    return model

input_shape = (X_train.shape[1],)  # 调整为你的特征长度
num_classes = len(np.unique(y_train))  # 类别数量
model = build_cnn_model(input_shape, num_classes)

4. 训练模型

使用训练集对模型进行训练，并在验证集上监控性能。

history = model.fit(X_train, tf.keras.utils.to_categorical(y_train), epochs=50, batch_size=32,
                    validation_data=(X_val, tf.keras.utils.to_categorical(y_val)))

5. 模型评估

在测试集上评估模型性能。

test_loss, test_acc = model.evaluate(X_val, tf.keras.utils.to_categorical(y_val))
print('Test accuracy:', test_acc)

6. 对比实验

为了比较不同模型架构或超参数设置的效果，可以重复上述步骤，改变模型结构或调整学习率等超参数，并记录各配置下的表现。

注意事项

• 确保你已经正确加载了.mat文件中的数据。
• 在开始训练之前，建议对数据进行归一化或标准化处理。
• 实验过程中应合理设置超参数，并考虑使用网格搜索或贝叶斯优化来寻找最佳参数组合。
• CWRU数据集提供了多种工况下的数据（如不同的负载），可以在实验中加以利用，以更全面地评估模型性能。

使用CNN对CWRU轴承数据集进行滚动轴承故障的诊断、预测和分类。根据具体需求调整模型和参数，以获得最佳结果。

以上代码及文字仅供参考。
