课设成果分享一下
课设要求：
设计一个延时节能开关电路，按一下开关，灯亮，等人们通过楼梯和楼道一定时间后，灯会自动熄灭，技术指标如下：
(1) 延时时间：2min左右；
(2) 灯泡未亮时，有发光二极管发亮指示，灯泡亮时发光二极管不亮；
(3)电源电压为220V50H2；
(4)灯泡功率小于等于100w。
目 录
1.设计任务及主要技术指标和要求
设计一个延时节能开关电路，按一下开关，灯亮，等人们通过楼梯和楼道一定时间后，灯会自动熄灭，技术指标如下：
(1) 延时时间：2min左右；
(2) 灯泡未亮时，有发光二极管发亮指示，灯泡亮时发光二极管不亮；
(3)电源电压为220V50H2；
(4)灯泡功率小于等于100w。

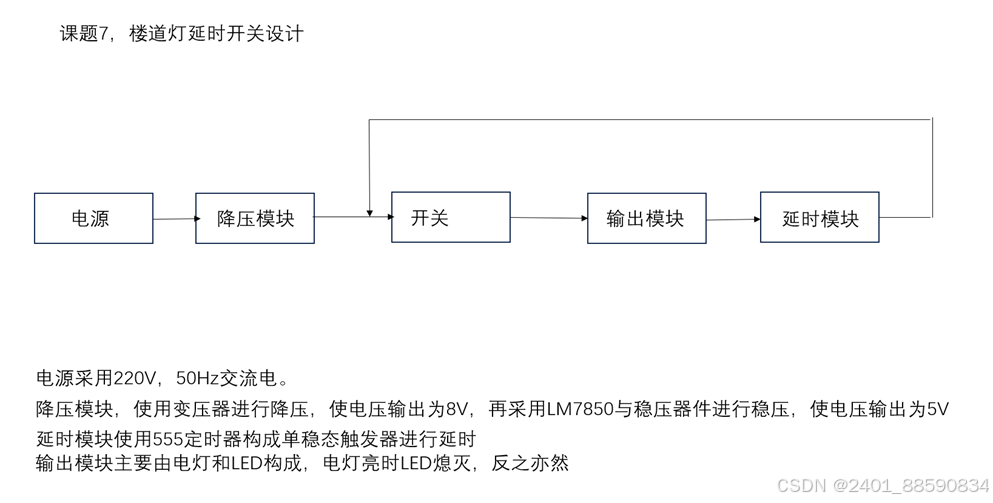

2.方案分析与总体设计
2.1 工作原理
该延时节能开关电路的工作原理基于电容的充电与放电过程，以及555的导通与截止控制。具体过程如下：
初始状态：在初始状态下，开关未按下，灯泡不亮。此时，发光二极管（LED）处于发亮状态，指示开关位置，便于夜间寻找。电源电压为220V 50Hz，通过整流电路后，为控制电路提供所需直流电压。
按下开关：当按下开关时，220V交流电经过变压器降压，再通过整流电路得到5V直流电。该直流电对单稳态触发器进行起振。
延时过程：松开开关后，单稳态触发器输出高电平，经过一段时间后（约2分钟），回到低电平灯泡熄灭。此时，完成一次延时开灯过程。
. LED指示：在灯泡未亮时，LED处于发亮状态。而当灯泡点亮时，由于控制电路的设计，LED不亮。这样实现了灯泡与LED的互斥指示功能。
3.电路具体设计
3.1 单元电路原理与设计

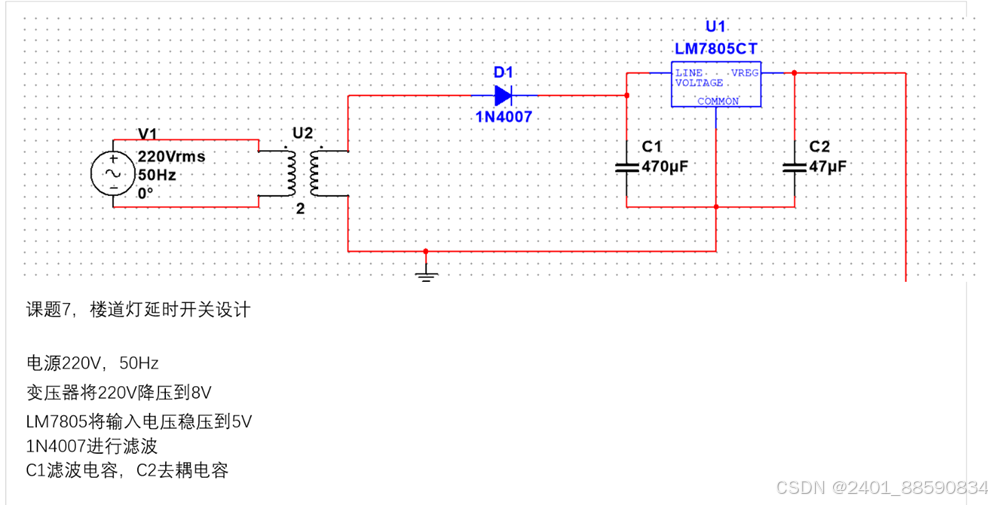

3.1.1 电源电路设计

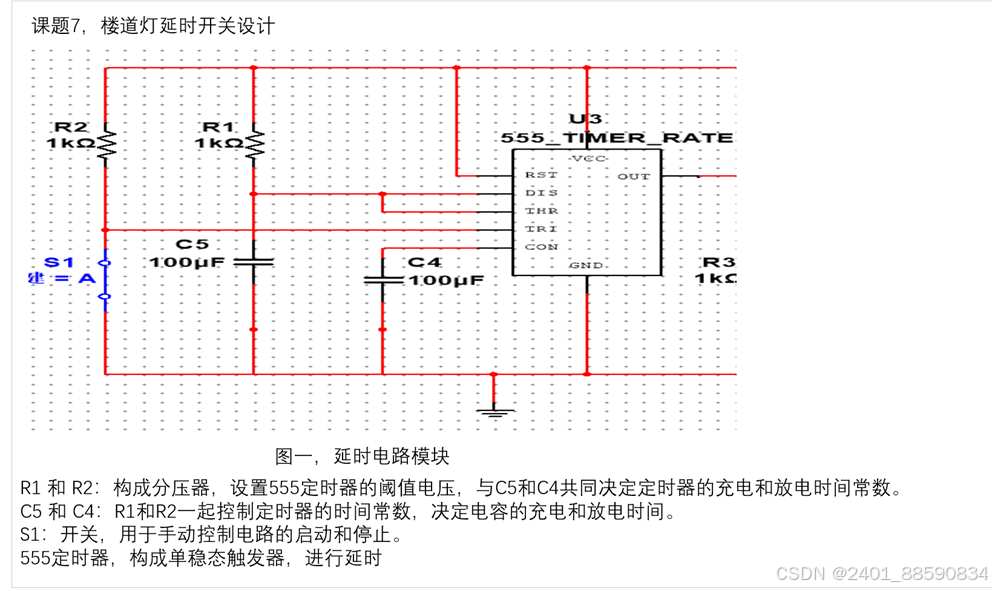

3.1.2 延时电路设计

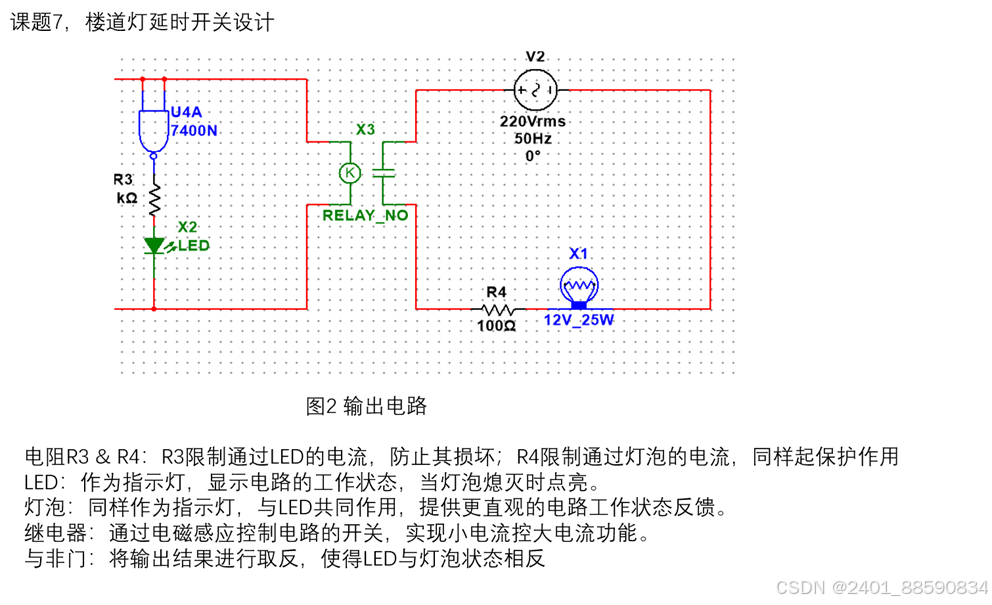

3.1.3输出电路设计

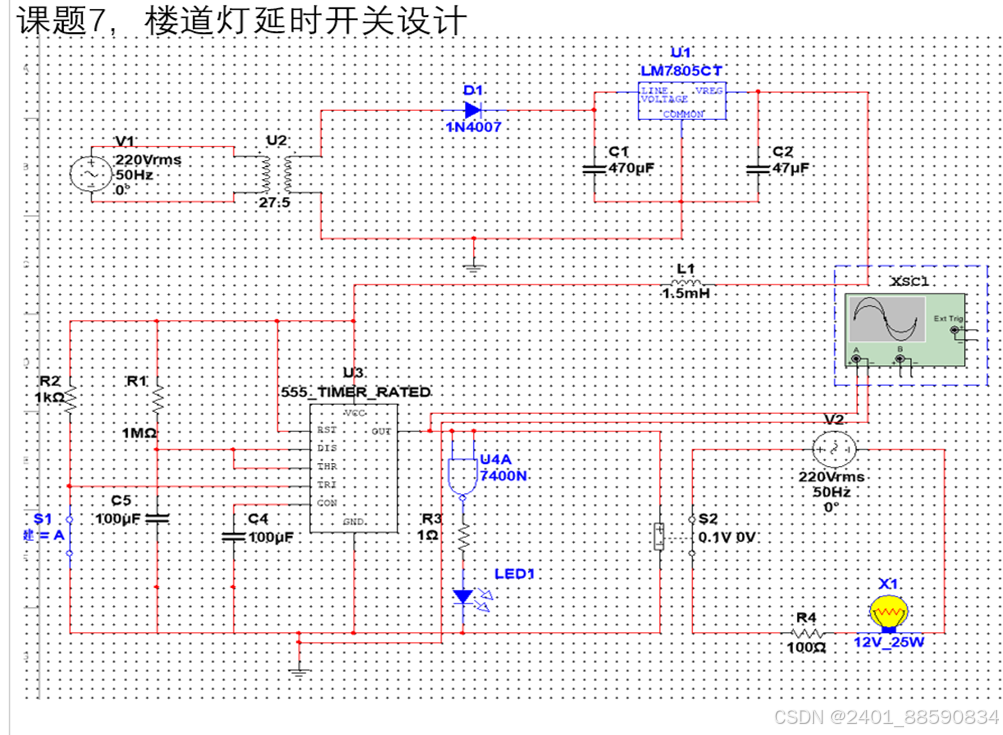

3.2电路整体原理图
