基于STM32的非接触式血氧检测系统开发指南

一、项目背景与技术原理
行业需求：
- 传统指尖式血氧仪需要物理接触，不适用于烧伤患者/长期监测场景
- 新冠疫情推动无接触医疗设备发展

光学原理：
- 利用红光（660nm）和红外光（880nm）穿透皮肤
- 通过光吸收差异计算血氧饱和度（公式：SpO2 = 110 - 25×R，R = (ACred/DCred)/(ACir/DCir)）

二、硬件环境搭建

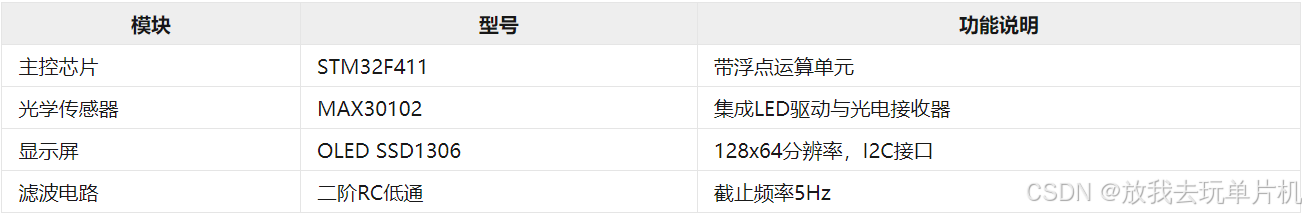

2.1 核心组件清单

2.2 开发环境准备
1. 软件工具：
   - STM32CubeMX 6.6 + Keil MDK
   - MAX30102 Arduino库（需移植到STM32）
   - Python + Matplotlib（用于PC端数据分析）

2. 硬件调试工具：
   - 示波器（观察PPG信号波形）
   - 标准血氧仪（数据校准）

三、系统架构与代码结构
3.1 模块化设计

3.2 关键代码示例
传感器初始化

血氧计算核心逻辑

四、关键问题与解决方案
4.1 信号噪声过大
现象：PPG波形毛刺明显
解决方法：
1. 硬件层面：
   - 在传感器供电端并联10μF钽电容
   - 使用铜箔屏蔽环境光干扰
2. 软件层面：

4.2 血氧值漂移
校准步骤：
1. 使用标准血氧仪同步采集10组数据
2. 修改算法中的校准系数：


4.3 传感器无响应
诊断流程：
1. 检查I2C地址是否正确（MAX30102默认为0x57）
2. 测量LED驱动电压是否≥3.0V
3. 确认INT引脚中断配置正确

五、系统优化方向
1. 运动伪影抑制：
   - 添加加速度传感器（MPU6050）实现运动补偿
   - 采用自适应滤波算法

2. 低功耗设计：
   - 在空闲时段切换至STOP模式（功耗<5μA）
   - 动态调节采样率（活动时400Hz/静止时50Hz）

3. 无线传输：
   - 集成蓝牙模块（HC-05）上传数据至手机APP

---

六、安全注意事项
- 避免激光直射眼睛（即使低功率LED）
- 临床使用需通过医疗器械EMC认证
- 温度补偿范围需覆盖10°C~40°C
