静态路由实验报告

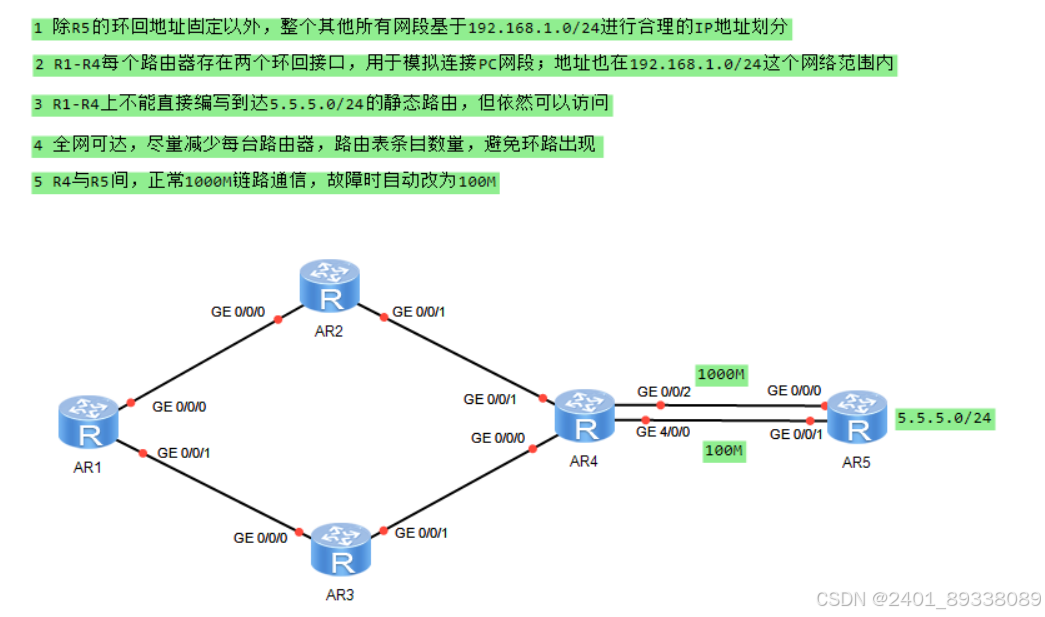

题目分析

1，2.一共十五个网段，要对除R5的环回地址外的其他十四个网段进行划分。

3.对R1R2R3R4配缺省路由。

4.进行汇总，配缺省路由，为避免环路出现配置空接口路由。

5.配置浮动静态路由。

实验过程

1、划分IP

合理划分IP首先要节省IP资源，骨干网段只需要两个IP，环回网段要尽量多分配IP。

骨干网段:  x.x.x.   xxxxxxxx  00(不能用）01 10  11(不能用）刚好两个IP可用，所以掩码  /30

每个环回网段可看做是一个大的网段，再将所有骨干网段看做一个整体网段，对其总共五个大的网段进行划分，之后再进行子网划分。

192.168.1.000   00000   /24

192.168.1.000    00000 -----  192.168.1.0/27-----骨干

           192.168. 000   000  00  ---  192.168.1.0/30 -----   192.168.1.0/30  ---  1.1  1.2

           192.168. 000   001  00  ---  192.168.1.0/30 -----   192.168.1.4/30   ---  1.5  1.6

           192.168. 000   010  00  ---  192.168.1.0/30 -----   192.168.1.8/30   ---  1.9   1.10

           192.168. 000   011  00  ---  192.168.1.0/30 -----   192.168.1.12/30  ---  1.13  1.14

           192.168. 000   100  00  ---  192.168.1.0/30  -----   192.168.1.16/30 ---   1.17  1.18

           192.168. 000   101  00  ---  192.168.1.0/30 -----   192.168.1.20/30  ---   1.21  1.22

           192.168. 000   110  00  ---  192.168.1.0/30  -------  保留

           192.168. 000   111  00  ---  192.168.1.0/30

192.168.1.001    00000 -----  192.168.1.32/27----环回  r1

              192.168.1.001    0    0000   ---192.168.1.32/28  --   1.33 - 1.46

              192.168.1.001    1    0000   ---192.168.1.48/28  --  1.49  -  1.62

192.168.1.010    00000 -----  192.168.1.64/27----环回  r2

               192.168.1.010    0    0000   -----192.168.1.64/28 --  1.65  -  1.78

               192.168.1.010    1    0000   -----192.168.1.80/28 --  1.81  -  1.94

192.168.1.011    00000 -----  192.168.1.96/27----环回  r3

                192.168.011      0    0000   -----192.168.1.96/28  -- 1.97   -   1.110

                192.168.011      1    0000   -----192.168.1.112/28  -- 1.113   -   1.126

192.168.1.100    00000 -----  192.168.1.128/27----环回  r4

                192.168.100      0    0000   -----192.168.1.128/28  -- 1.129   -   1.142

                192.168.100      1    0000   -----192.168.1.144/28  -- 1.145   -   1.158

192.168.1.101    00000   ------           保留

192.168.1.110    00000

 192.168.1.111    00000

2，配IP

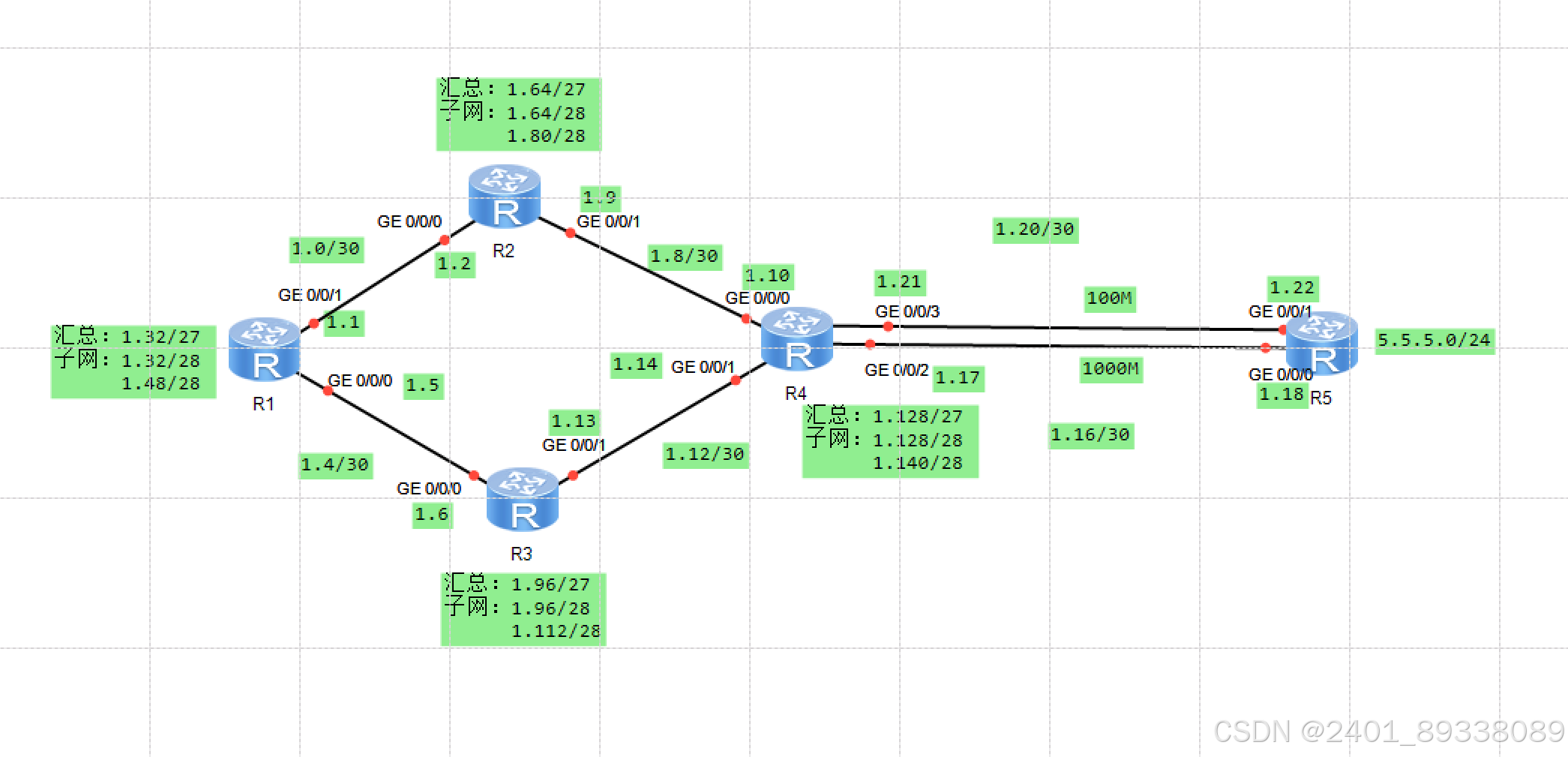

对各个接口配置如图的IP以及其环回网段。

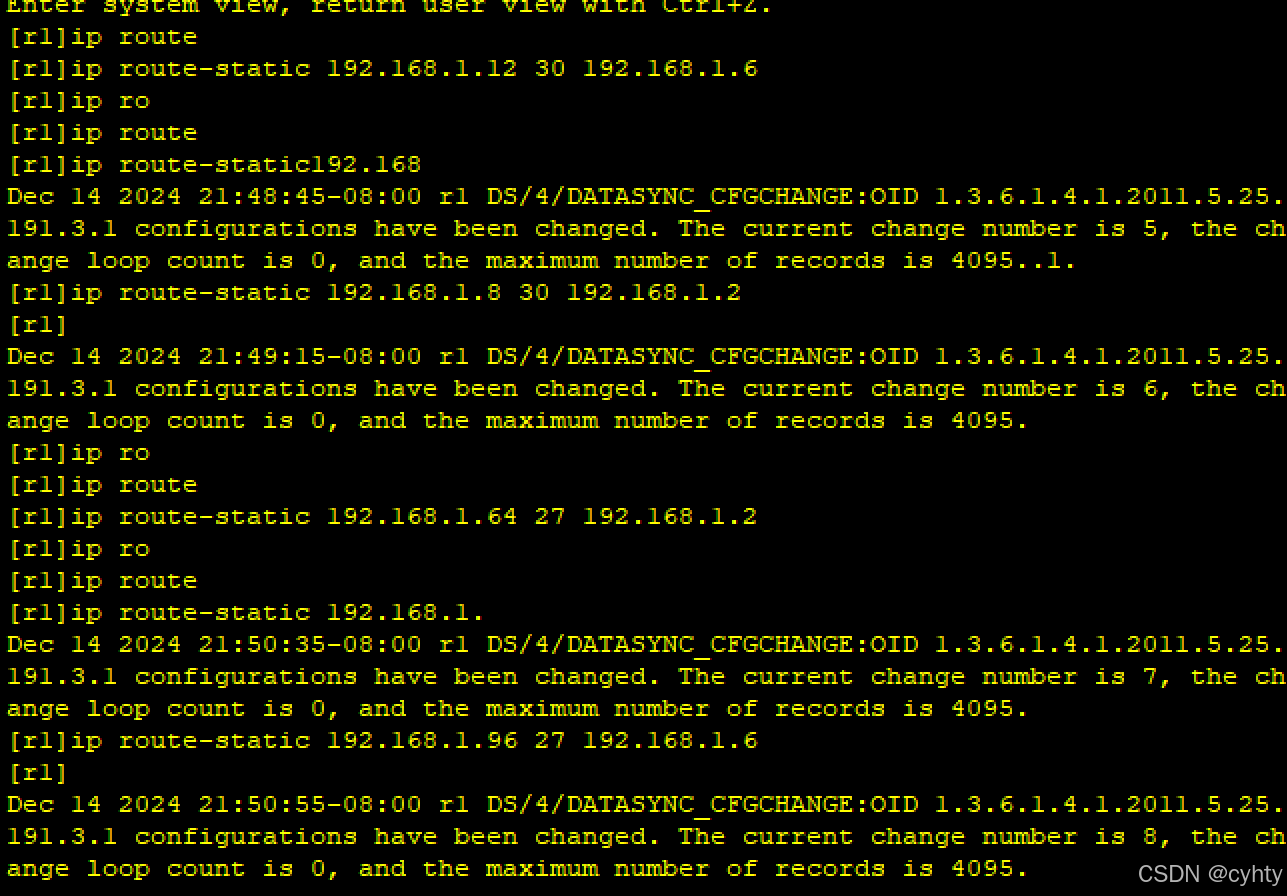

3.写路由

先写左边的四台路由器。

           r1  ：先写1.8和1.12两个骨干网段和 r2 和 r3 的各两个环回网段

           r2  ：先写1.4和1.12两个骨干网段和 r1 和 r3 的各两个环回网段

           r3  ：先写1.0和1.8两个骨干网段和 r1 和 r2 的各两个环回网段

           r4   :先写1.0和1.4两个骨干网段和 r1 和 r2 和 r3 的各两个环回网段如上图所示依次写好

4.配缺省路由

对 r1 r2 r3 r4 写缺省路由（每台路由器都可以有缺省路由，但每台路由器都只能有一条缺省路由。）（当一个网络中有多台路由器需要配置缺省路由时，缺省路由必须延相同方向进行。）如图依次对四个路由配置缺省路由

                             因为配置了缺省路由，所以  r1 r2 r3 r4 也能到达1.16网段

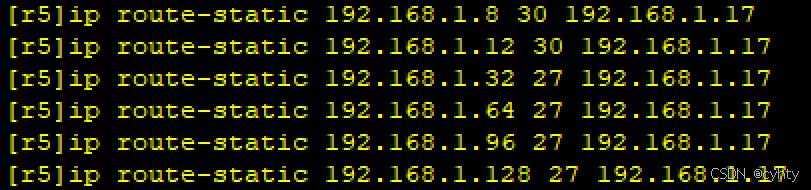

对 r5 补充路由：1.0，1.8，1.4，1.12骨干路由，其余四个路由的环回路由。

 至此，全网可达

5.配空接口路由

在黑洞路由器（汇总过直连的路由器）上配置空接口路由。

           所以对 r1 r2 r3 r4 配置空接口路由

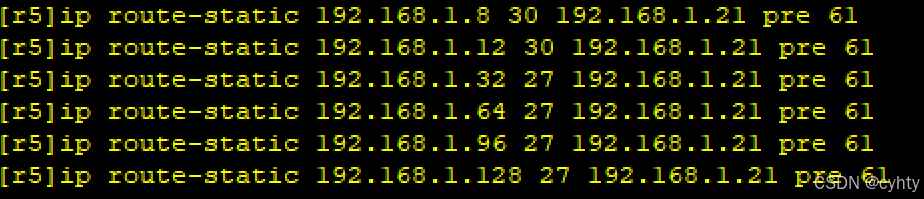

6.配置浮动静态路由

综上，实验完成。
