文章摘要：二极管的单向导电性和非线性电阻特性，以及二极管的正交、限幅、钳位等功能。通过仿真，验证了二极管电路的正确性和有效性，为后续电路设计和优化提供了参考。

关键词：multisim；三极管；电路仿真

引言

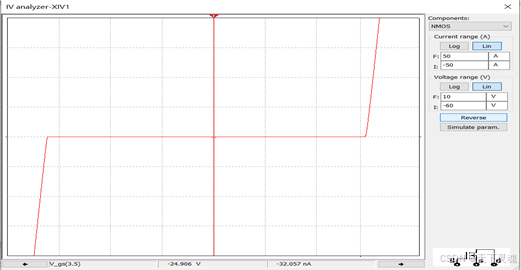

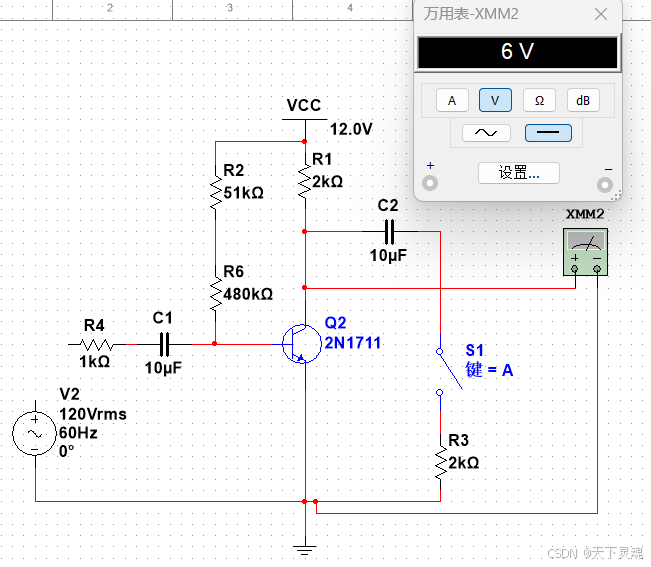

信号放大是模拟电路的重大问题，放大电路的核心器件是三极管，放大电路根据BJT三极管哪个电极是公共端而分为三种接法：共射、共基和共集放大电路。在直流工作点附近叠加小信号工作情况下，可以将放大电路中的三极管近似看作线性器件，从而用叠加原理分别研究静态参数和动态性能指标。静态最重要的参数是三极管的集电极电流IC 和管压降 UCE 。理论分析时，可以通过列出放大电路的三大方程来计算： ①列出输入回路电压方程可以计算出基极电流IB ；②根据放大区三极管的流控流源特性（IC≈βIB ）可以计算出IC ；③ 列出输出回路电压方程可以计算出管压降UCE 。这种复杂的手工计算已经完全可以由Multisim仿真测试取代，直流电流IB 和IC 、直流电压UCE 可以分别调用虚拟直流电流表和直流电压表直接测量出来。理论分析静态工作点Q是否稳定时，只能定性地说明温度上升后导致一系列参数变化，使得输出量IC 增大，Q 点上移；在分压式偏置放大电路中，引入了射极电阻负反馈，可以将输出量引回到输入回路影响输入量UBE 和IB ，最终稳定输出量IC ，从而达到稳定Q点的目的。利用Multisim的 Temperature.Sweep（温度扫描分析）功能，可以直观地看到引入射极电阻负反馈以后，当温度在设定范围变化时，三极管集电极电流的变化曲线，定量描述温度上升对Q点的影响。理论计算动态性能指标电压放大倍数、输入电阻、输出电阻、通频带需要利用三极管的小信号模型，画出放大电路的微变等效电路，然后根据其定义分别求解，尤其是求通频带更加困难。利用Multisim的示波器可以直观地看到放大电路从信号源获取信号的幅度，被放大后输出信号的幅度，输出波形是否失真，负载和空载情况下输出幅度的变化，从而对放大电路获取信号的能力、放大能力和负载能力有直观的了解。利用Multisim的Bode图仪或AC.Analysis（交流小信号分析）功能，可以直接获得放大电路的幅频特性和相频特性，并直接测量放大电路的中频放大倍数和截止频率。
