引言

信号放大是模拟电路的重大问题,放大电路的核心器件是三极管,放大电路根据BJT三极管哪个电极是公共端而分为三种接法：共射、共基和共集放大电路。在直流工作点附近叠加小信号工作情况下,可以将放大电路中的三极管近似看作线性器件,从而用叠加原理分别研究静态参数和动态性能指标。静态最重要的参数是三极管的集电极电流IC和管压降UCE。理论分析时,可以通过列出放大电路的三大方程来计算：①列出输入回路电压方程可以计算出基极电流IB；②根据放大区三极管的流控流源特性（IC≈βIB）可以计算出IC；③列出输出回路电压方程可以计算出管压降UCE。这种复杂的手工计算已经完全可以由Multisim仿真测试取代,直流电流IB和IC、直流电压UCE可以分别调用虚拟直流电流表和直流电压表直接测量出来。理论分析静态工作点Q是否稳定时,只能定性地说明温度上升后导致一系列参数变化,使得输出量IC增大,Q点上移；在分压式偏置放大电路中,引入了射极电阻负反馈,可以将输出量引回到输入回路影响输入量UBE和IB,最终稳定输出量IC,从而达到稳定Q点的目的。利用Multisim的Temperature.Sweep（温度扫描分析）功能,可以直观地看到引入射极电阻负反馈以后,当温度在设定范围变化时,三极管集电极电流的变化曲线,定量描述温度上升对Q点的影响。理论计算动态性能指标电压放大倍数、输入电阻、输出电阻、通频带需要利用三极管的小信号模型,画出放大电路的微变等效电路,然后根据其定义分别求解,尤其是求通频带更加困难。利用Multisim的示波器可以直观地看到放大电路从信号源获取信号的幅度,被放大后输出信号的幅度,输出波形是否失真,负载和空载情况下输出幅度的变化,从而对放大电路获取信号的能力、放大能力和负载能力有直观的了解。利用Multisim的Bode图仪或AC.Analysis（交流小信号分析）功能,可以直接获得放大电路的幅频特性和相频特性,并直接测量放大电路的中频放大倍数和截止频率。

仿真研究

■1.1共射放大电路的仿真研究

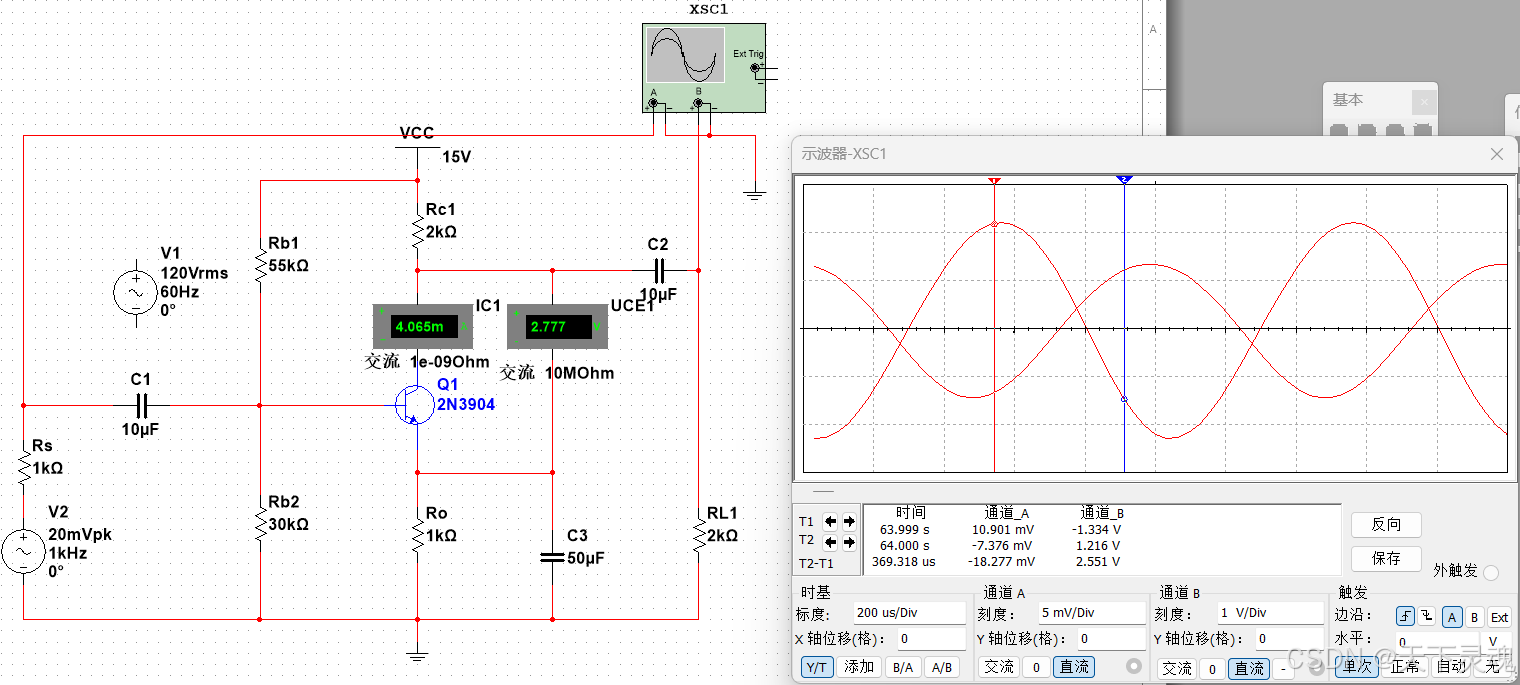

能够稳定静态工作点的共射放大电路如图1（a）所示，也称为分压式偏置阻容耦合共射放大电路。射极偏置电阻Re具有直流负反馈作用，可以稳定静态工作点。信号源采用有效值20mV、频率为10kHz的正弦信号（其目的是在共射放大电路的中频段进行测试），信号源内阻RS取值1kΩ（与共射放大电路的输入电阻匹配以利于获取输入信号）。

静态参数测试：图1（a）中，U1为直流电压表，测得常温下三极管的管压降UCE=6.87V；U2为直流电流表，测得三极管集电极电流IC＝4.066mA。

Q点温度稳定性分析：图1（b）为共射放大电路的Temperature.Sweep（温度扫描分析）。温度变化范围设置在（0℃～100℃）对三极管静态集电极电流IC进行扫描。移动光标T1到0℃，T2到100℃位置。从弹出的光标窗口可以读出温度变化100℃时集电极电流的变化量：dX＝100℃时，dY＝348.3896μA。

可见，分压式偏置共射放大电路中IC变化不大，即静态工作点非常稳定。

主要性能指标测试：图1（a）中，用示波器的两个通道Channel.A和Channel.B分别观测放大电路的输入和输出波形。Channel.A在光标T1和T2处的读数分别为输入信号的负向和正向峰值，Channel.B在光标T1和T2处的读数分别为输出信号的正向和负向峰值。输出信号的峰峰值与输入信号的峰峰值之比就是放大电路的电压放大倍数：

AuL=UOPPUIPP=1.295V11.427mV=113.33
