通用频率计数器：测量范围一般在 1GHz 以下，可满足常规电子测量需求。
微波频率计数器：较为精密，可提供从 DC 到数60GHz 的高性能频率测量，覆盖整个射频、微波频段。
电子测量领域：用于测量放大器、滤波器、振荡器等各种电子设备的频率响应和性能参数，在电子设备研发、生产和维修中不可或缺。
无线通信领域：可测量无线信号的频率和稳定性，确保通信质量和系统性能，如校准无线通讯基站的主时钟，分析无线电台的跳频信号和频率调制信号等。
该平板频率计数器抛弃了一般频率计那种复杂而繁琐的操作面板，全触控操作，界面友好，操作简单、快速、便捷，使工作效率显著提高。符合当代人的操作习惯，像使用手机、平板电脑一样使用频率计数器。
该平板频率计数器选件丰富配置多样，用户可根据实际需求搭配不同选件，组成实用且更有性价比的产品。
工业生产领域：用于监测和控制生产设备的运行状态和性能参数，如监测电机转速、传感器输出等关键参数，保证生产过程的稳定性和效率。
医疗设备领域：用于测量心电图（ECG）和脑电图（EEG）等生物电信号的频率，辅助诊断疾病。
科研计量领域：例如在原子钟、光谱仪等设备的校准和测试中，能确保这些设备的准确性和可靠性。
- 精度高、高性价比；
- 功能齐全、性能可靠；
- 测量范围宽，灵敏度高；
- 计量检测校准部门及科研院所等；
- 雷达设备测量、通信设备测量；
- 对讲机、无绳电话、GSM、CDMA、小灵通、无线遥控器等；
- 电子产品生产线测试及外场维护、检修。
时基电路：产生稳定的标准时钟信号，作为计数基准，其频率通常远高于被测信号，以确保测量精度和分辨率。
频率计数器基于周期计数技术，将已知时间长度的标准时钟信号与被测信号进行比较，以得到被测信号的频率。工作过程主要涉及以下关键部分：

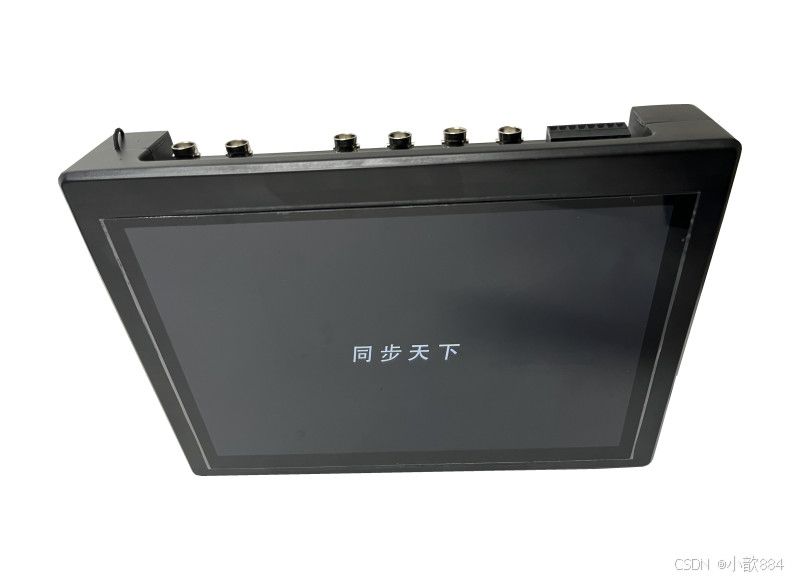

SYN5632型平板频率计数器
输入电路：负责将被测信号进行放大、整形和滤波处理，形成特定周期的窄脉冲，以便后续电路准确计数。
计数显示电路：在固定时间间隔内对待测信号进行计数，并将结果送到处理器中，经运算后输出被测信号的频率值，通常以数字形式显示。
SYN5632型平板频率计数器是一款全触控的便携式手持频率计数器。该平板频率计采用10.1寸超大高清屏幕，内置安卓系统，全触控操作设计，改变了传统按键和旋钮的繁复操作，让频率计数器的操作更加简单，快捷和人性化。
该平板频率计数器内置长达两个小时以上的续航锂电池，1/2/3路测量通道，频率测量分辨率最高可达12位/s和17位/100000s显示，被测频率范围高达60GHz，时间间隔分辨率高达20ps,并具有功率计功能，时基标配高精度OCXO恒温晶振。
SYN5632型平板频率计数器
该平板计数器具有频率、周期、频率比、最大值、最小值、峰峰值、时间间隔、脉宽、上升下降时间、占空比、相位等测量功能，并兼有强大的数学运算、统计功能，包括平均值、标准偏差、最大值、最小值、峰峰值、累加计数、阿仑方差、频率偏差、趋势图和直方图等等。
产品功能
- 频率测量分辨率最高可达12位/秒，频率可达60GHz；
- 单次时间间隔最高分辨率20ps；
- 自动计算或者手动输入频率标准值，直接输出相对频率偏差；
- 双通道同时测频，测量效率翻倍；
- 直观的数据分析和图形显示。
- 控制电路：负责整个频率计数器的工作流程控制，包括启动、停止、校准等操作，还可与其他电子设备通信，实现远程控制和数据传输等功能。
技术指标
| 频率测量 | 通道1/2 | 100μHz～350MHz（可选其它范围） 阻抗50Ω/1MΩ，耦合DC/AC |
| 通道3 | 3GHz/6GHz/9GHz/15GHz/18GHz/20GHz/27GHz/30GHz/40GHz/54GHz/60GHz（选件） 阻抗50Ω，耦合AC | |
| 最高分辨率 | 12位/1s | |
| 最大显示位数 | 17位/100000s | |
| 最小灵敏度 | 12mVrms | |
| 最大电平 | +20dBm | |
| 闸门时间 | 1μs～100000s，步进1μs | |
| 功率测量 | -50dBm～+20dBm @（1MHz～200MHz），精度±2dBm | |
| 低通滤波器 | 100kHz可切换 | |
| 衰减 | x1 或 x10 | |
| 统计功能 | 当前值/平均值/最小值/最大值/周期/峰峰值/相对频率偏差/标准偏差/阿伦方差/瞬时日差 | |
| 显示图 | 趋势图和直方图 | |
| 标称值 | 自动识别被测频率标称值 | |
| 时间间隔测量 | 分辨率 | 100ps（可选20ps/50ps/300ps/500ps/5ns） |
| 脉冲宽度 | 5ns～100000s | |
| 测量范围 | -10ns～100000s | |
| 触发电平 | -5V～+5VDC连续可调 | |
| 触发方式 | 上升沿或下降沿 | |
| 显示图 | 趋势图和直方图 | |
| 脉冲计数 | 通道1和通道2同时计数，计数范围：0～1E+15 | |
| 相位测量 | 0～360°/-180°～ ﹢180° | |
| 边沿测量 | 测量上升时间/下降时间 | |
| 占空比 | 0.001～0.999 | |
| 频率比 | 0～1E+16 | |
| 同时测频 | 双通道同时测频，频差≤2kHz,被测频率≤50MHz | |
| 晶振测量（选件） | 测量频率/周期/平均值/最小值/最大值/峰峰值/相对频率偏差/标准偏差/阿伦方差/ppm/ppb/瞬时日差/瞬时月差/瞬时年差/上下限测量 | |
| 1PPS测量（选件） | 1PPS定时偏差（测量范围-0.5s～+0.5s或0～1s），1PPS定时稳定度，1PPS抖动，时差法频率偏差，趋势图和直方图 | |
| 时间戳（选件） | 对被测信号打时间戳 | |
| 串口调试 | 调试各种波特率串口，串口电平TTL/RS232/RS485 | |
| 电子工具 | 色环电阻计算，串并联电阻计算，分压比计算，滤波器计算，运放计算等等常用电子工程师工具 | |
| 内部时基 | 输出频率 | 10MHz |
| 恒温晶振（默认） | 频率准确度≤3E-8（出厂设置） | |
| 年老化率≤5E-8 | ||
| 秒稳定度≤3E-11/s | ||
| 温补晶振（选件） | 初始准确度≤1E-6 | |
| 年老化率≤1E-6 | ||
| 高稳晶振（选件） | 频率准确度≤1E-8（出厂设置） | |
| 年老化率≤5E-8 | ||
| 秒稳定度≤1E-11/s | ||
| 铷原子钟（选件） | 频率准确度≤5E-11（出厂设置） | |
| 老化率≤1E-11/日 | ||
| 秒稳定度≤5E-11/s，≤2E-11/10s | ||
| 外部参考输入 | 输入频率 | 10MHz |
| 电平 | 0dBm～20dBm | |
| 卫星输入（选件） | GNSS卫星信号输入，支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP，带3米天线 | |
| 数据通信 | 物理接口 | RS232C端子，可选GPIB套件/RS485/千兆网口 |
| 数据格式 | 符合IEEE UFFC-S要求，与主流频率计格式一致 | |
| 硬件特性 | 4核64位处理器+4G内存+32G存储+10.1寸大屏+1个千兆网口+1个USB3.0+2个USB2.0+1个type_c | |
| 无线wifi/千兆电口上网，内置喇叭，自行升级固件，WPS办公工具，HDMI连接外部显示器大屏显示 （显示器不限制尺寸），可插USB鼠标，可插USB键盘，可插U盘 | ||
| 环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% | |
| 供电电源 | +5VDC供电 功率≤15W | |
| 外壳尺寸 | 260*180*50mm | |
| 重量 | ≤1.5kg | |
选件说明
| 选件号 | 项目 | 内容 |
| 选件001 | 通道1/2频率 | 0.1mHz～450MHz |
| 选件002 | 通道1/2频率 | 0.1mHz～400MHz |
| 选件003 | 通道1/2频率 | 0.1mHz～350MHz |
| 选件004 | 通道1/2频率 | 0.1mHz～300MHz |
| 选件005 | 通道1/2频率 | 0.1mHz～250MHz |
| 选件006 | 通道3最大频率 | 3GHz |
| 选件007 | 通道3最大频率 | 6GHz |
| 选件008 | 通道3最大频率 | 9GHz |
| 选件009 | 通道3最大频率 | 15GHz |
| 选件010 | 通道3最大频率 | 18GHz |
| 选件011 | 通道3最大频率 | 20GHz |
| 选件012 | 通道3最大频率 | 27GHz |
| 选件013 | 通道3最大频率 | 30GHz |
| 选件014 | 通道3最大频率 | 40GHz |
| 选件015 | 通道3最大频率 | 54GHz |
| 选件016 | 通道3最大频率 | 60GHz |
| 选件017 | 时间间隔分辨率 | 20ps |
| 选件018 | 时间间隔分辨率 | 50ps |
| 选件019 | 时间间隔分辨率 | 100ps |
| 选件020 | 时间间隔分辨率 | 300ps |
| 选件021 | 时间间隔分辨率 | 500ps |
| 选件022 | 时间间隔分辨率 | 5ns |
| 选件023 | 频率最高分辨率 | 11位/s |
| 选件024 | 频率最高分辨率 | 10位/s |
| 选件025 | 频率最高分辨率 | 9位/s |
| 选件026 | 内部时基 | 温补晶振 |
| 选件027 | 内部时基 | 恒温晶振 |
| 选件028 | 内部时基 | 高稳恒温晶振 |
| 选件029 | 内部时基 | 高精度驯服恒温晶振 |
| 选件030 | 供电 | 内置锂电池，DC12V供电 |
| 选件031 | 无源探头 | 200MHz无源探头 |
| 选件032 | 无源探头 | 500MHz无源探头 |
| 选件033 | 有源探头 | 25MHz有源差分高压探头（1300V(DC+peak AC)） |
| 选件034 | 数据通信 | GPIB套件 |
| 选件035 | 数据通信 | RS485通信 |
| 选件036 | 数据通信 | 千兆电口网络通信 |
| 选件037 | 软件 | 时间频率分析软件 |
| 选件038 | 软件 | 群控软件（可同时控制多台设备） |
| 选件039 | 卫星输入 | 支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP，带3米天线 |
| 选件040 | 1PPS测量 | 1PPS定时偏差，1PPS定时稳定度，1PPS抖动，时差法频率偏差 |
| 选件041 | 时间戳 | 对输入信号进行时间戳记录 |
| 选件042 | 晶振测量 | 专门用于对各种晶振的ppm/ppb/瞬时日差等等进行测量 |
| 选件043 | 晶振工装 | 测量多种直插和贴片SMD封装的晶振 |
| 选件044 | 晶振原子钟测试板 | 测量多种恒温晶振、温补晶振和直插原子 |
