Solidworks零件自定义属性及零件库的调用

案例模型点击此处下载

零件自定义属性

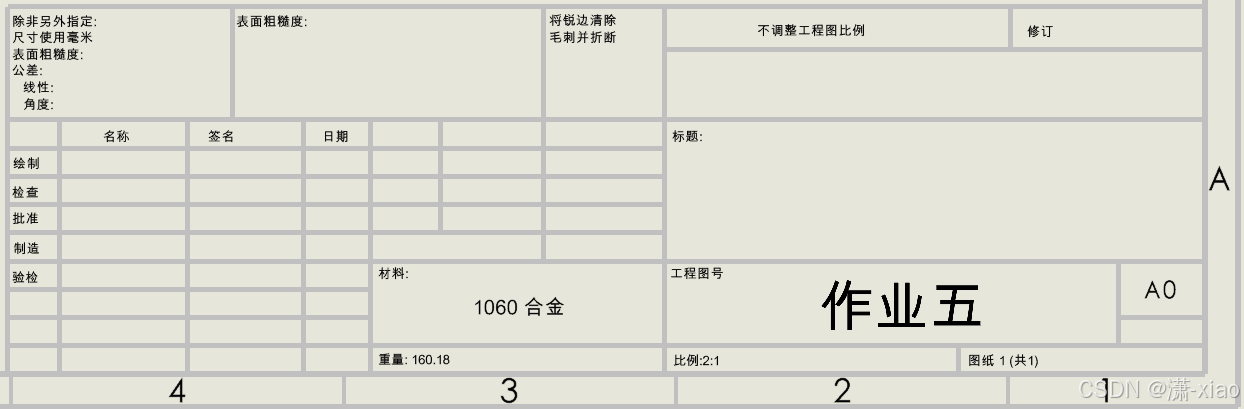

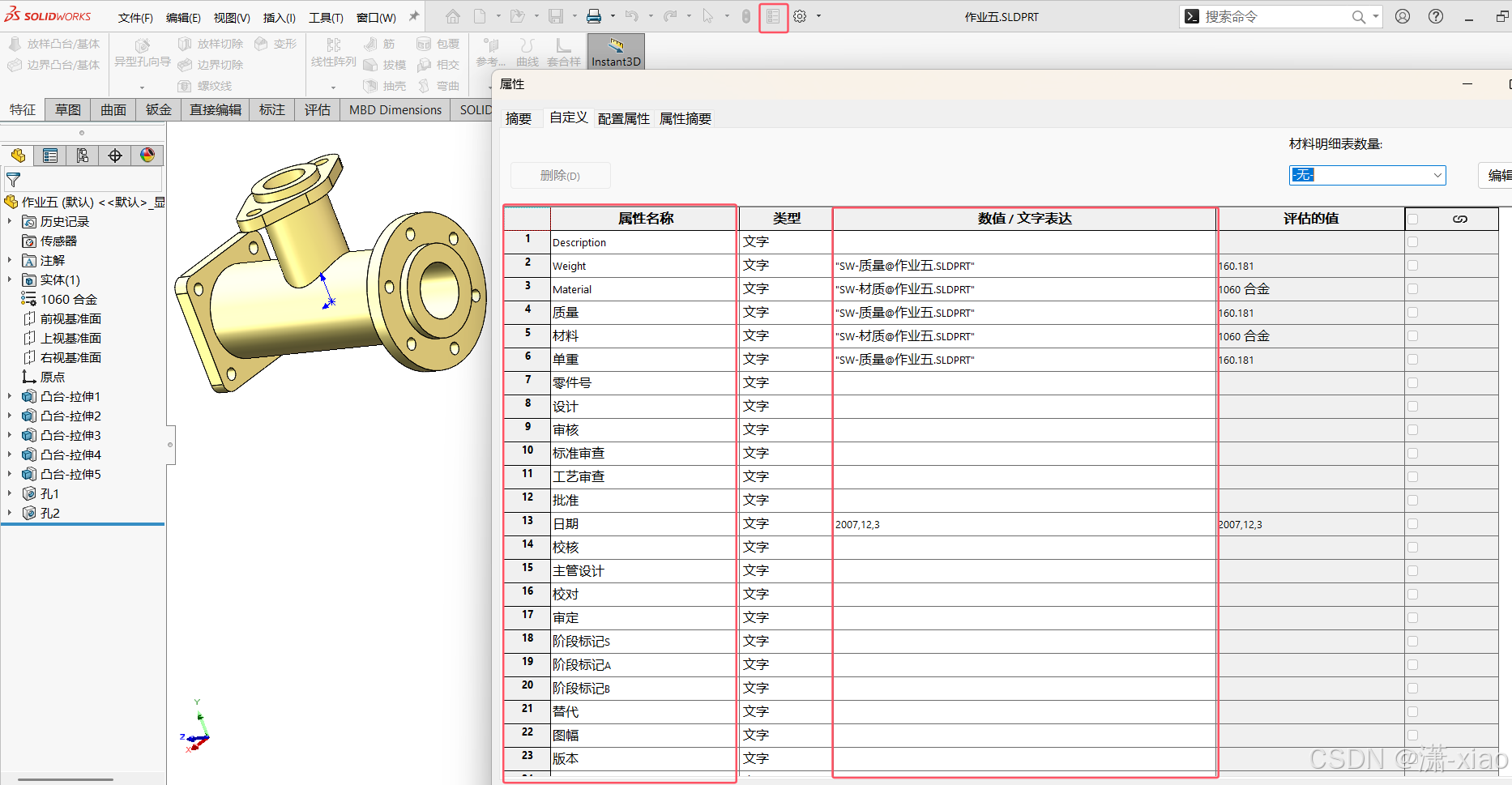

1. 当我们随便打开一个零件后，再打开自定义属性，便能看到如下界面，可以根据实际需要，去选择需要的属性或新建属性，会同步更新到工程图

2. 常用的自定义属性： 零件名称，材料，重量，设计人，设计日期，审核，表面处理工艺，零件类型，零件编号等等。当然也需要根据实际场景去自定义属性
3. 这里只需要知道可以去自定义属性即可，具体应用要等到出工程图的时候才能看到它的效果

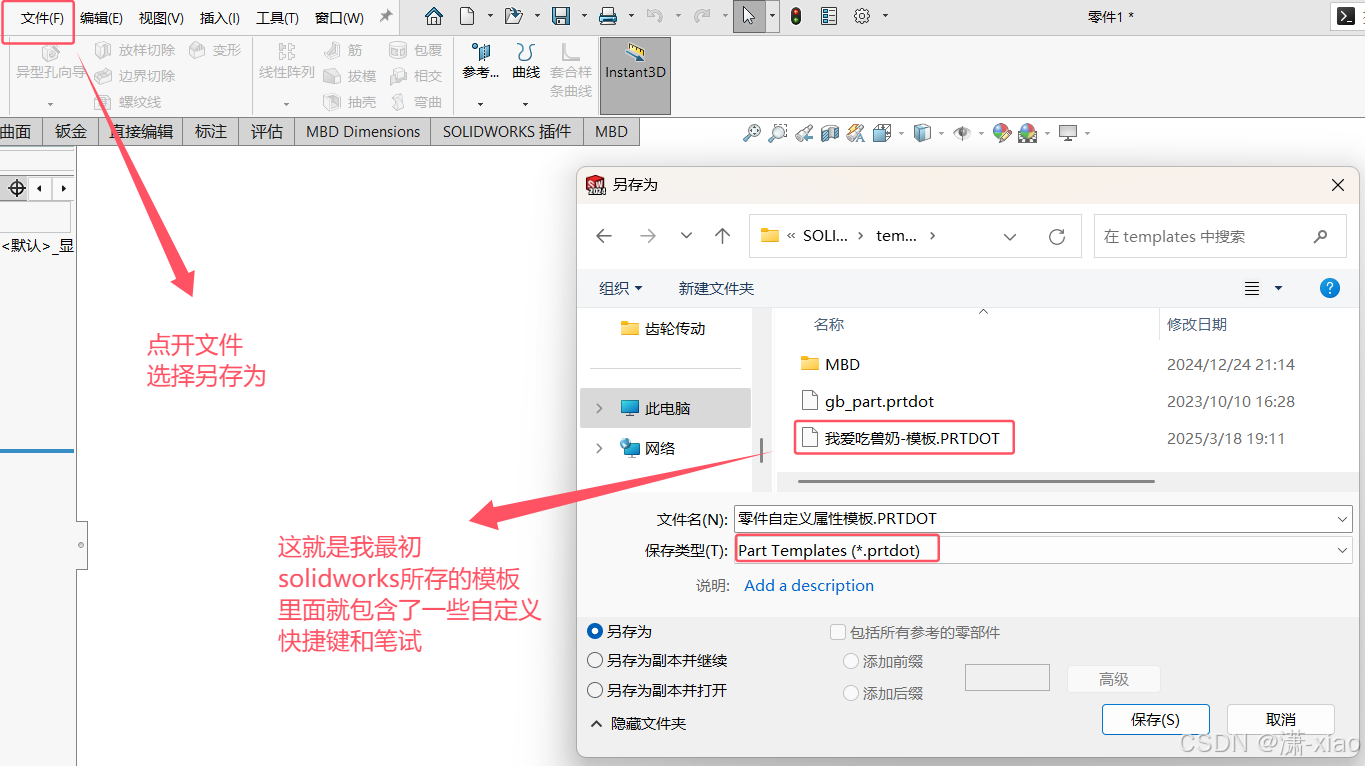

4. 那如果每打开一次模型就需要自定义一次属性，是不是太过于麻烦了，因此就可以把一些常用的自定义属性添加好并另存为模板，下次选择这个模板建模即可

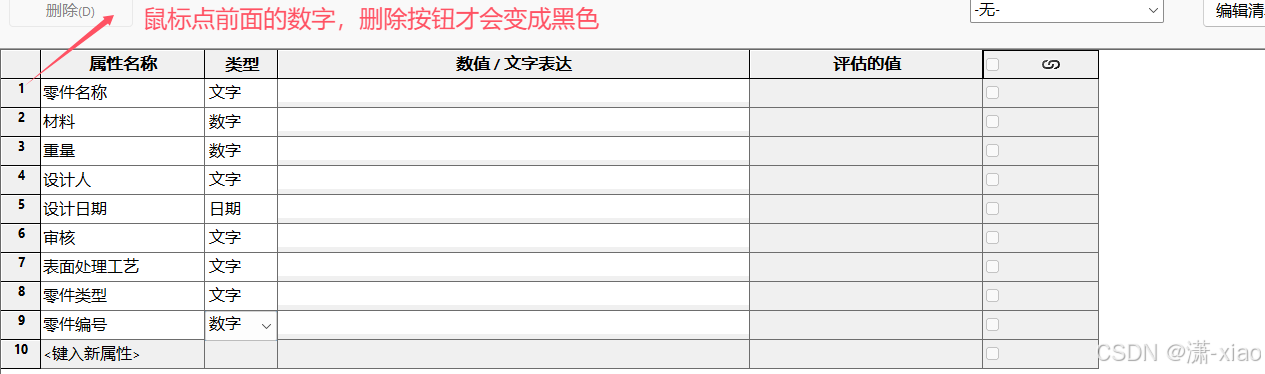

   • 新建一个文件，首先先定义好建模具有普适性的属性（根据你实际的应用场景去自定义）

   • 如果要经常用这个模板建模可以将其它的操作一起完成（比如快捷键，自定义鼠标笔试，将常用的特征，拉伸建模，旋转建模啊这些一起拖拽到顶栏中）

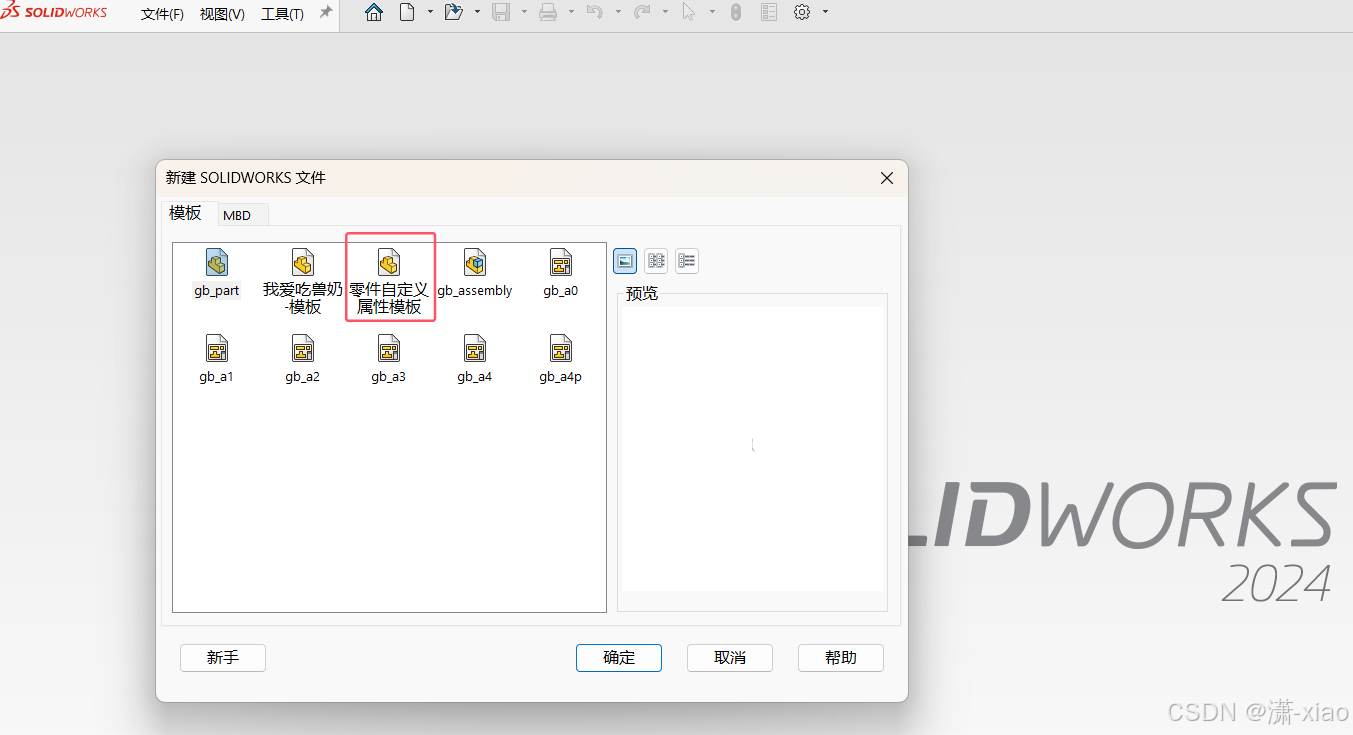

   • 最后打开界面后，新建文件就能看到自定义的模板


Toolbox零件库调用

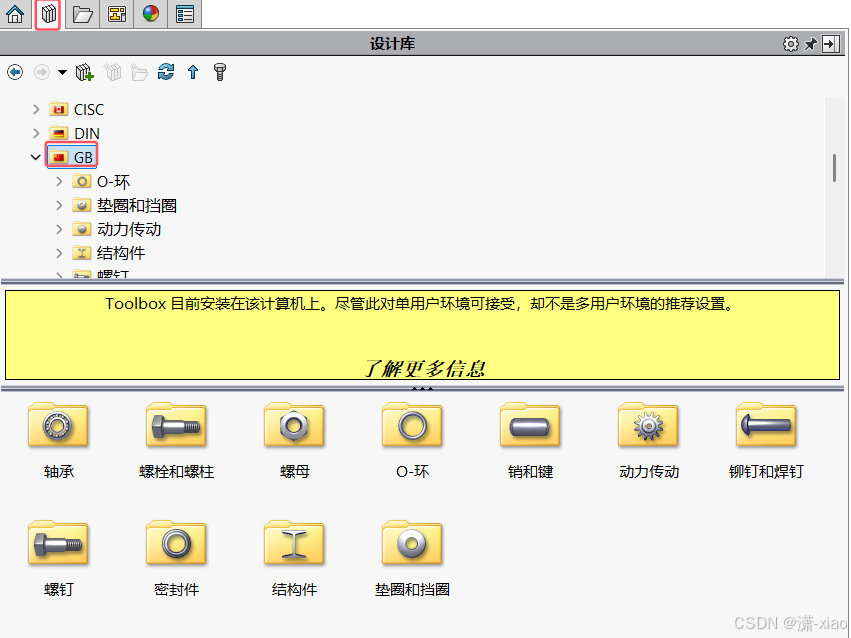

1. Toolbox是Solidworks自定的标准件零件库，可以调用带参数的标准零件，在你的Solidworks界面的右边可以找到下列图标，基本上用的都是国标标准（GB）

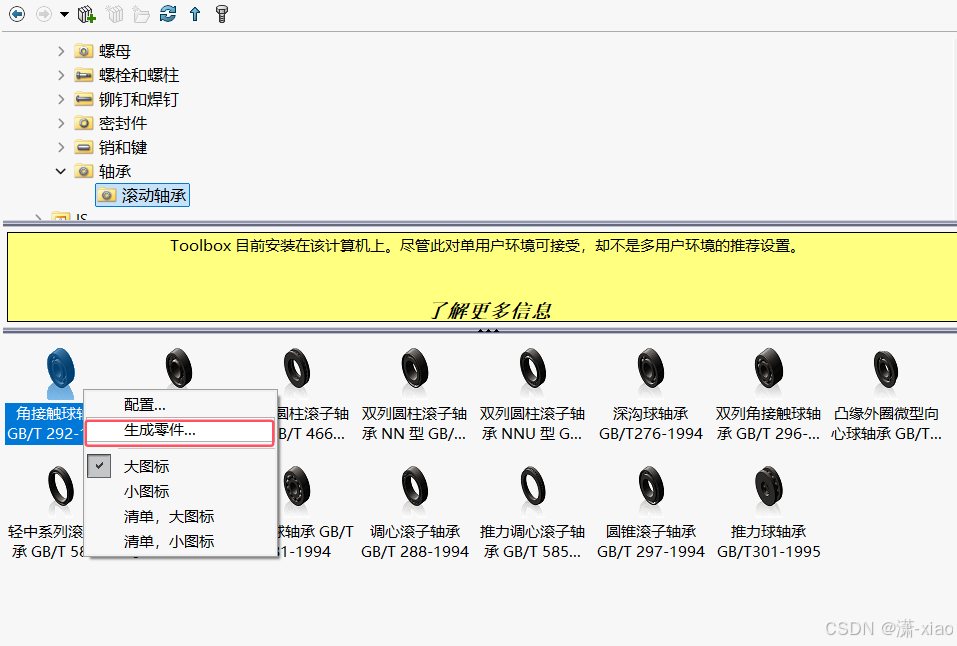

2. 当点击其中一个标准件后，不要直接将该标准件拖拽到界面，鼠标放在该标准件，按右键生成零件（此时该零件会生成在一个独立的建模空间），如果直接往界面拖拽，就会将该零件插入到你当前建模空间中，是不能去改它的大小的，而且并没有建模步骤

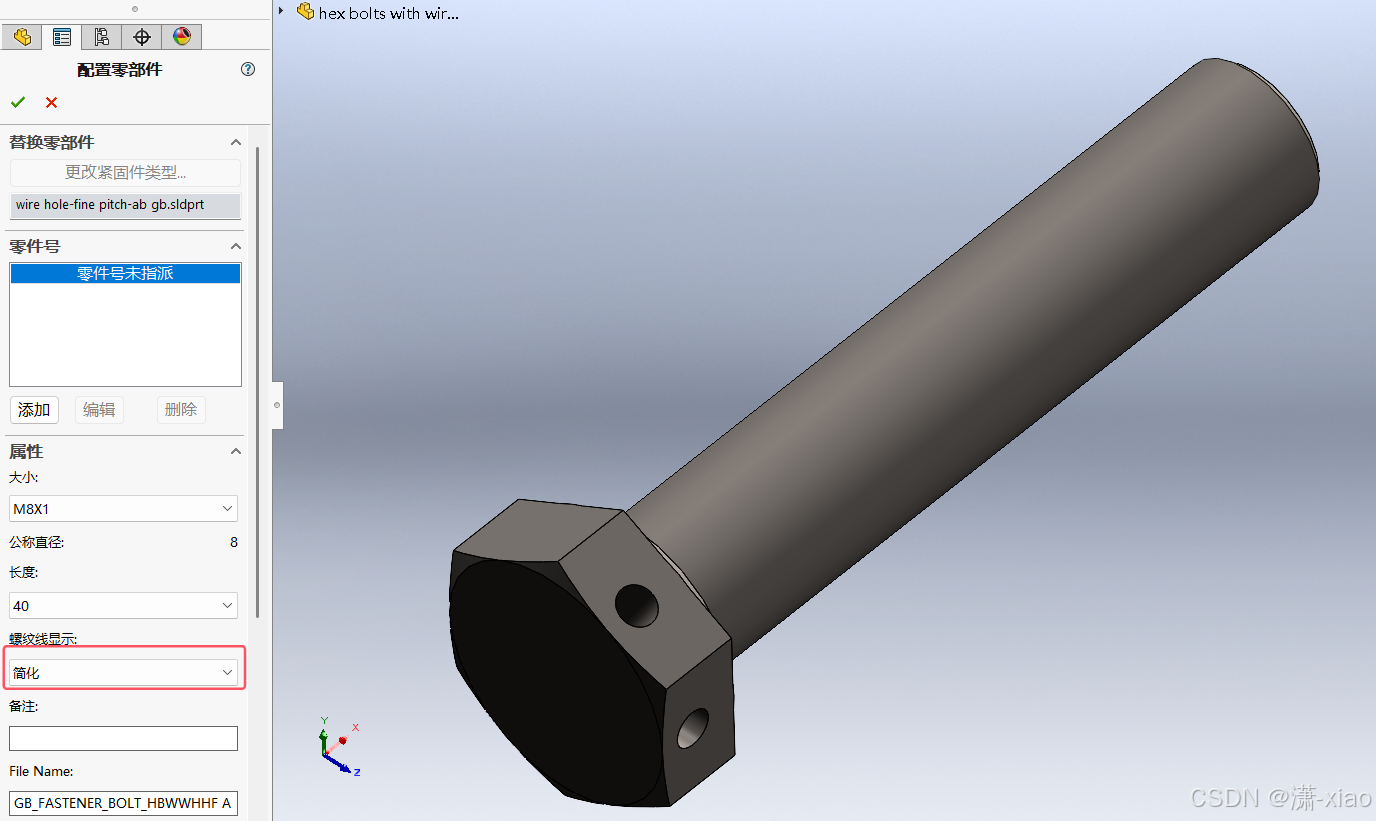

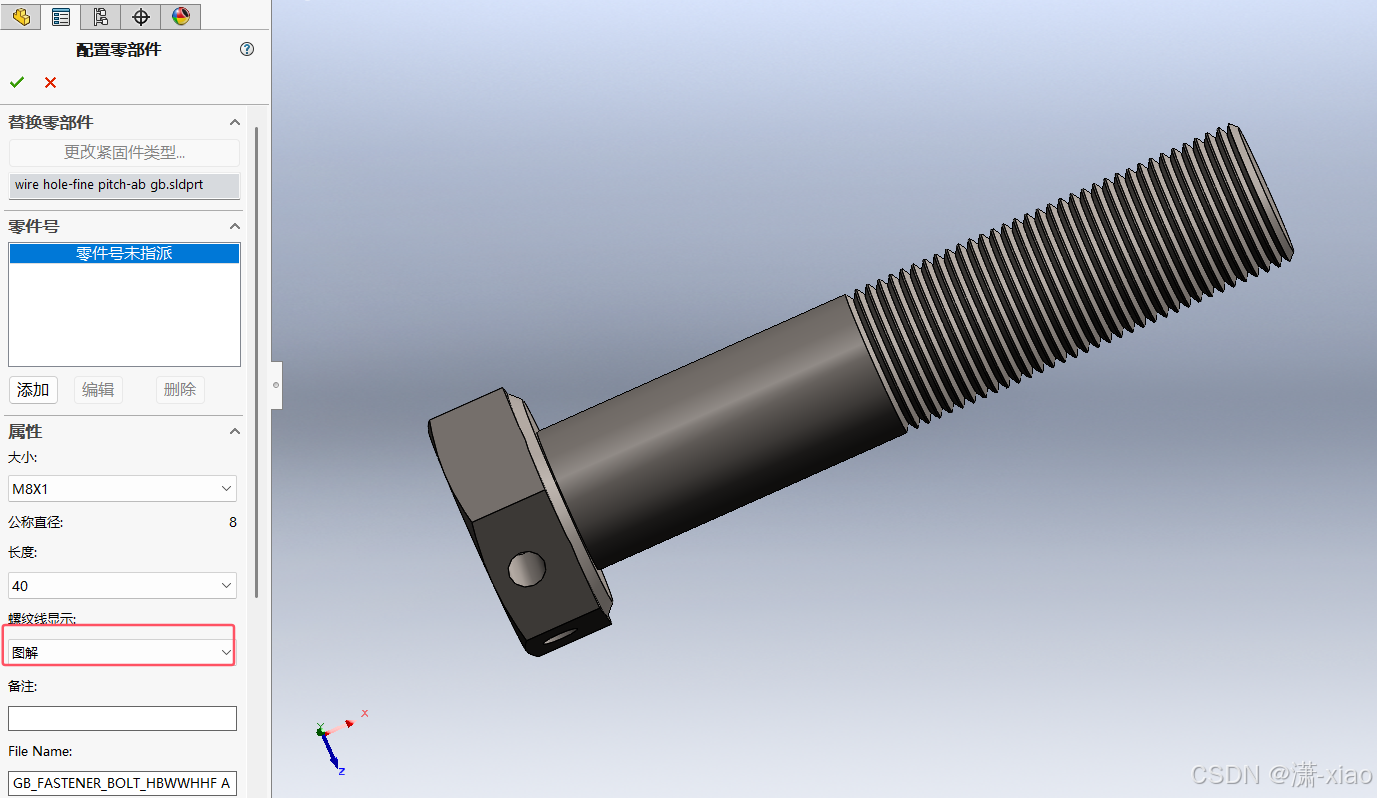

3. 这里想提到的一点是，下面螺纹线的显示有：简化，装饰，图解三种螺纹线的显示方式。在做非标设计的时候，会用到几百或几千个带有螺纹的零件，一般用的是装饰螺纹或简化螺纹，如果去用图解螺纹，那这种螺纹特征它是实实在在的建模出来的，电脑需要逐个去计算，一旦数量极大就会考验电脑显卡，那就很可能卡崩
   • 图解螺纹线

   • 装饰螺纹线

   • 简化螺纹线

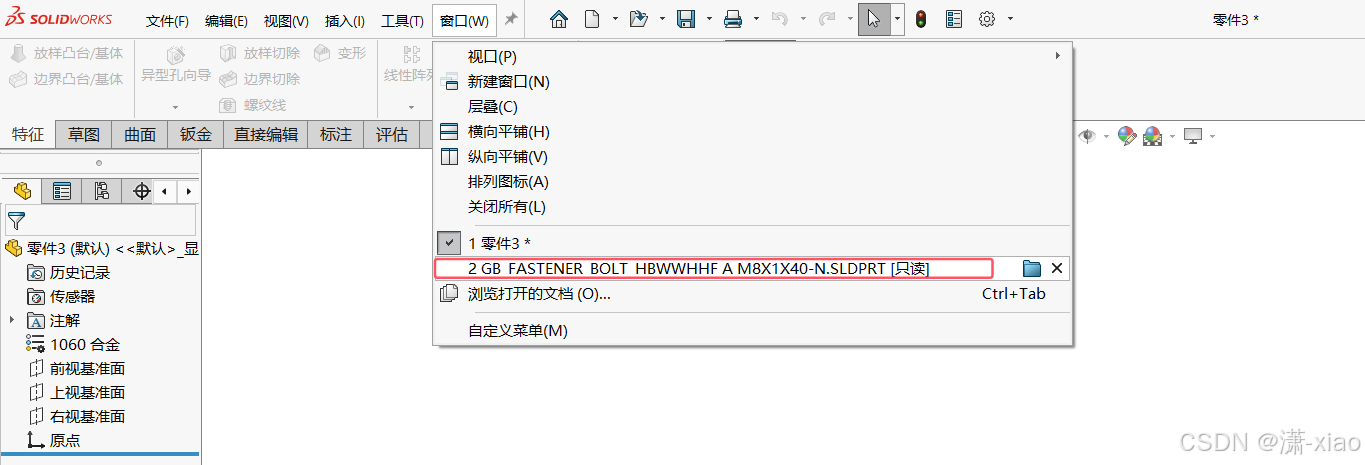

4. 当你点确定后，生成完成后，你会发现界面上啥也没有，这是因为该标准零件生成到另外一个独立的建模空间种。点卡窗口，点入下面的红色框中

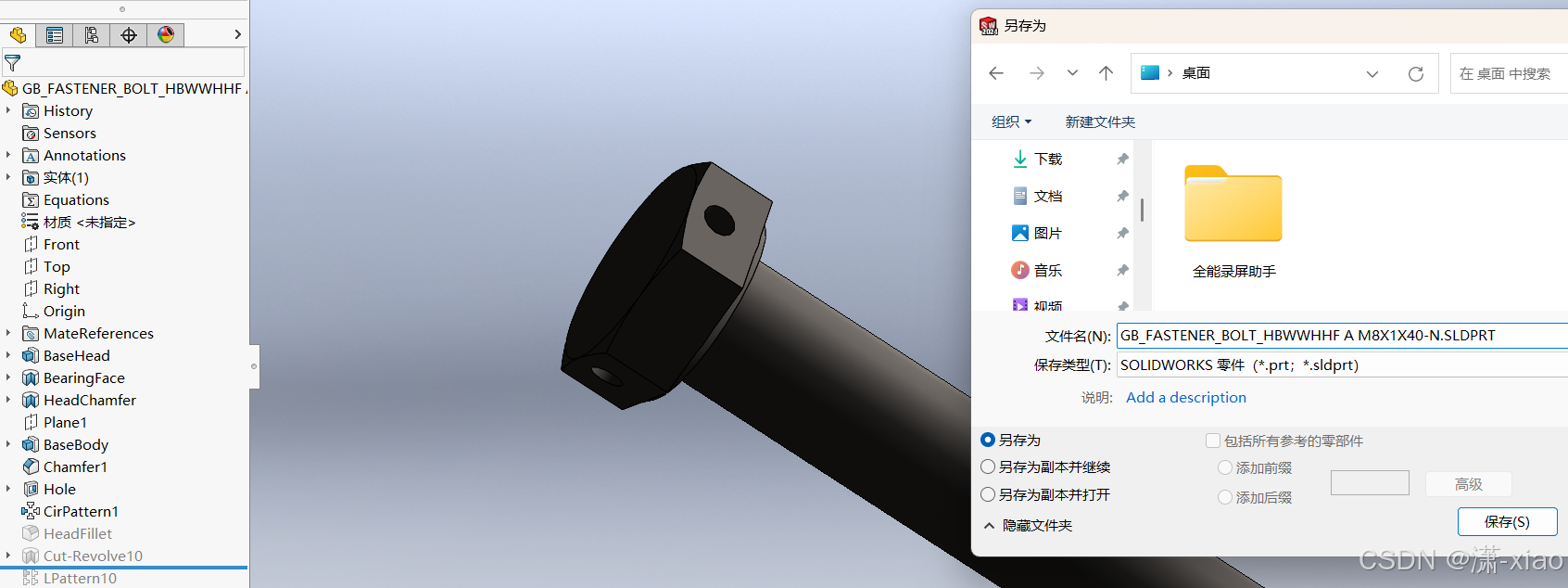

5. 点进来后就发现不能在该标准件上加减特征，这是因为你导入的这个标准件的权限是只读，只有将标准件另存一份，才可以在它的基础上进行编辑


实操案例

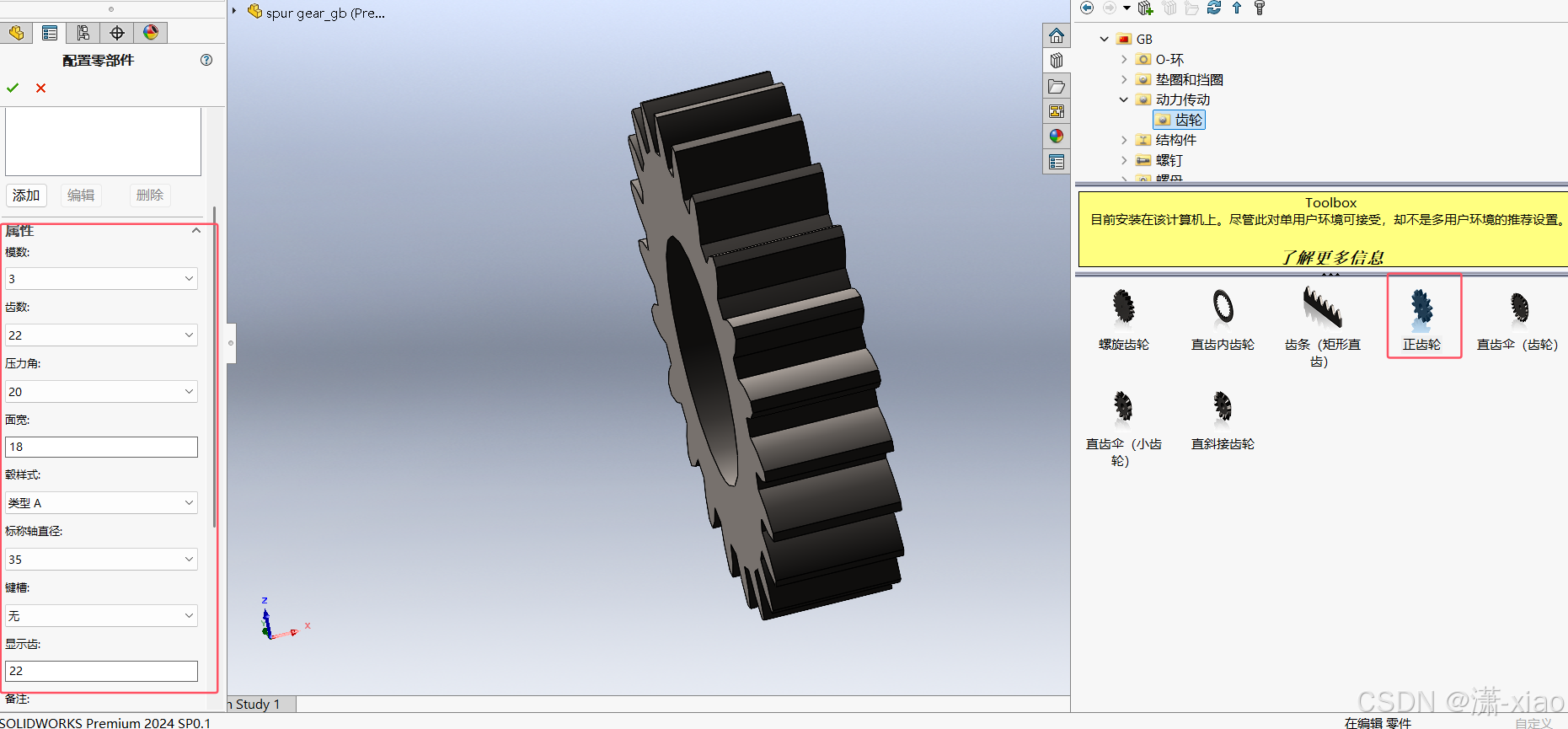

1. 先在Toolbox找到动力传动中的齿轮，再调入正齿轮，左边的模数，齿等参数不用管，想了解的可以参考机械原理这本书，具体的意思会在非标设计中阐述，按照下图的调整参数，在另存一份文件，方便添加特征

2. 先创建基准面

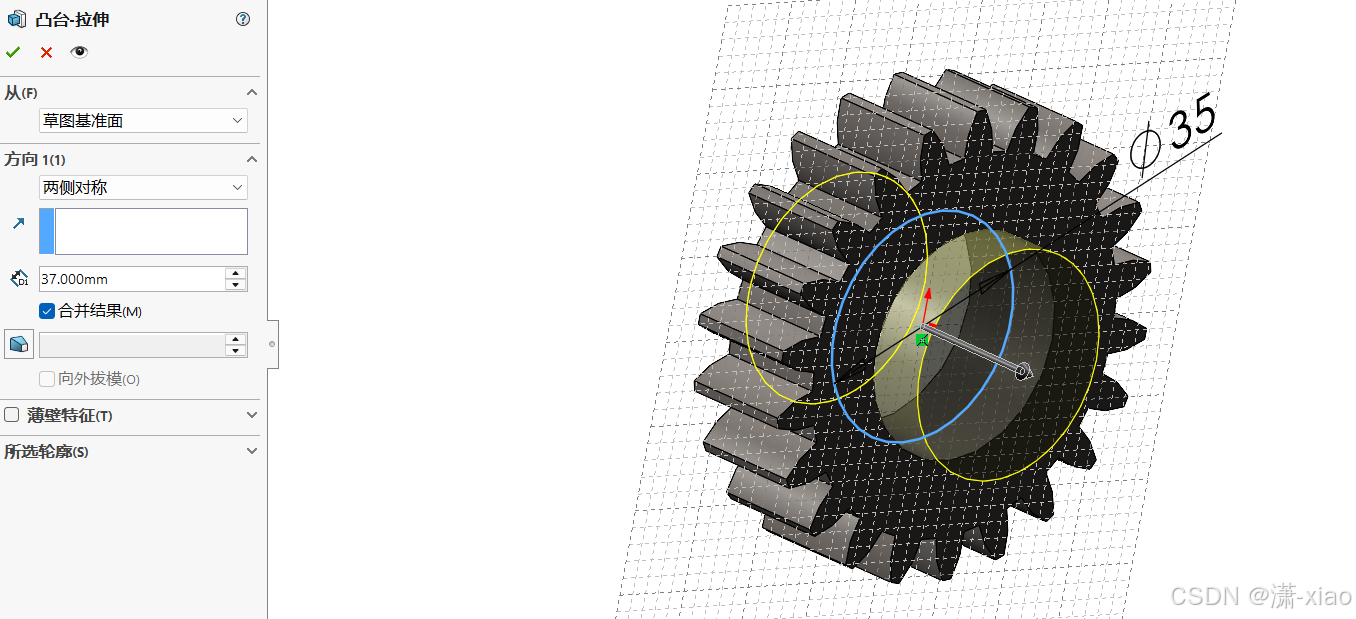

3. 在基准面上两侧对称拉伸，圆直径为35，网格不用管

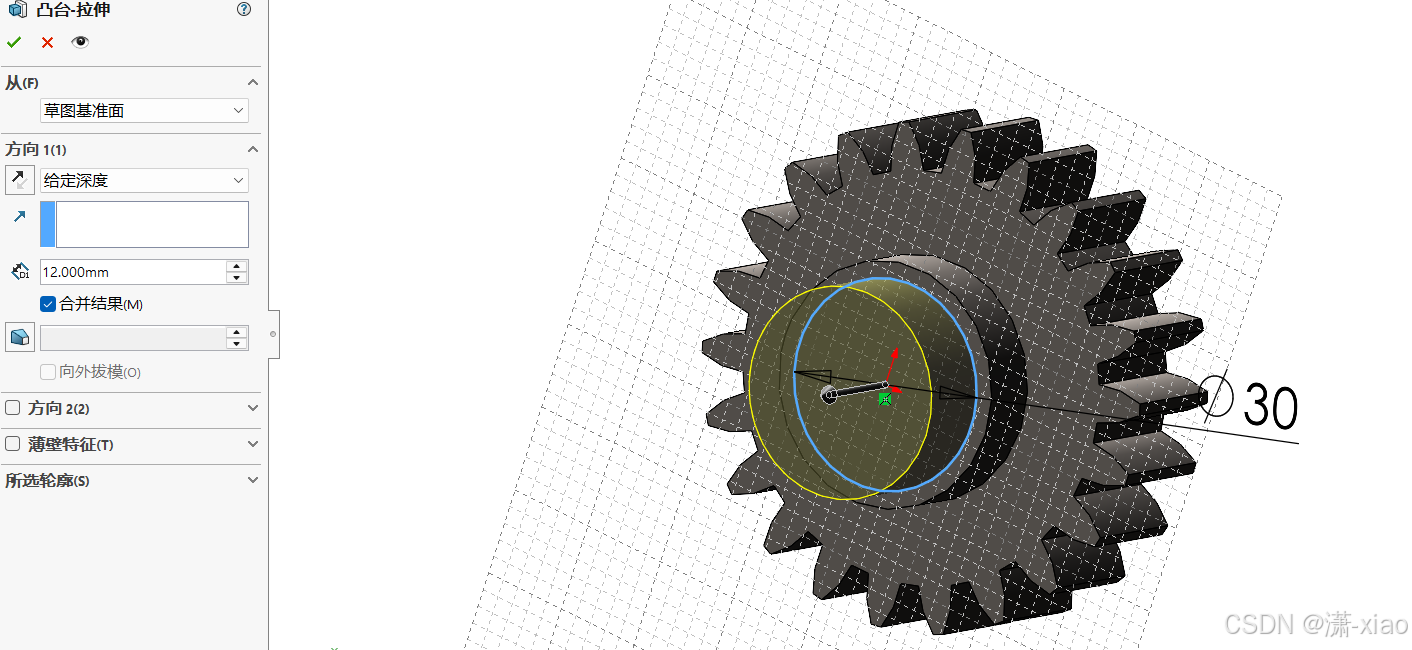

4. 随便找一侧，画草图，给定深度拉伸（直径30）

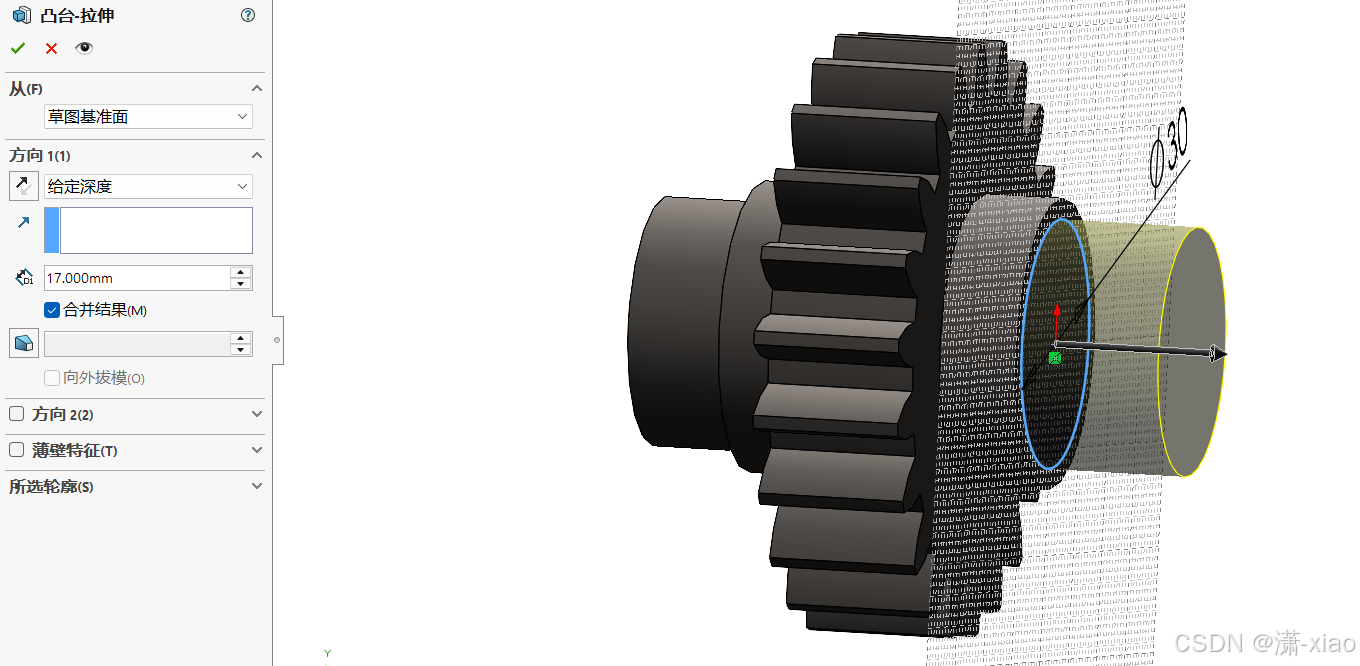

5. 在另一侧给定深度拉伸17，直径也为30

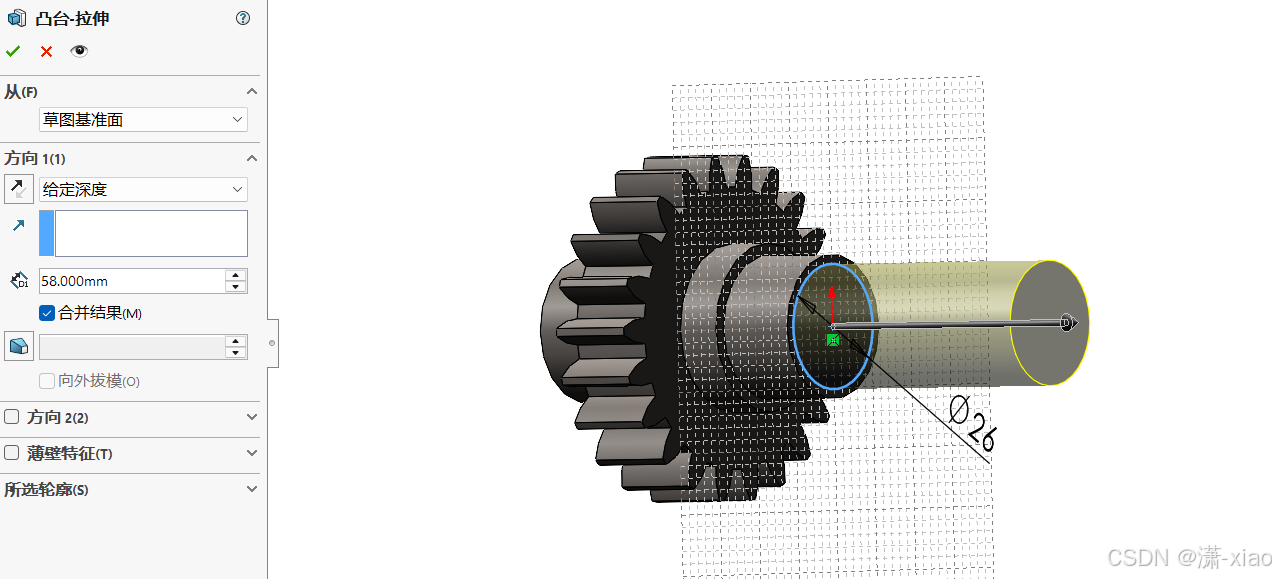

6. 继续在这一侧给定深度拉伸58，直径为26

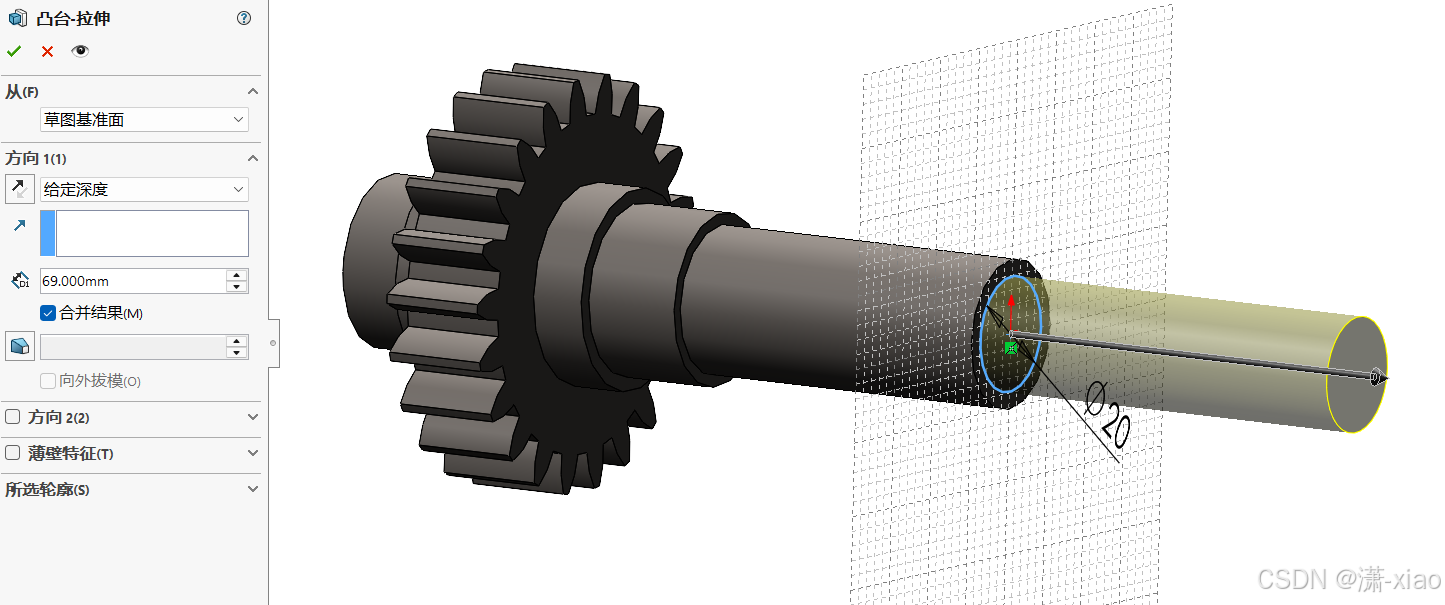

7. 继续在这一侧给定深度拉伸69，直径为20

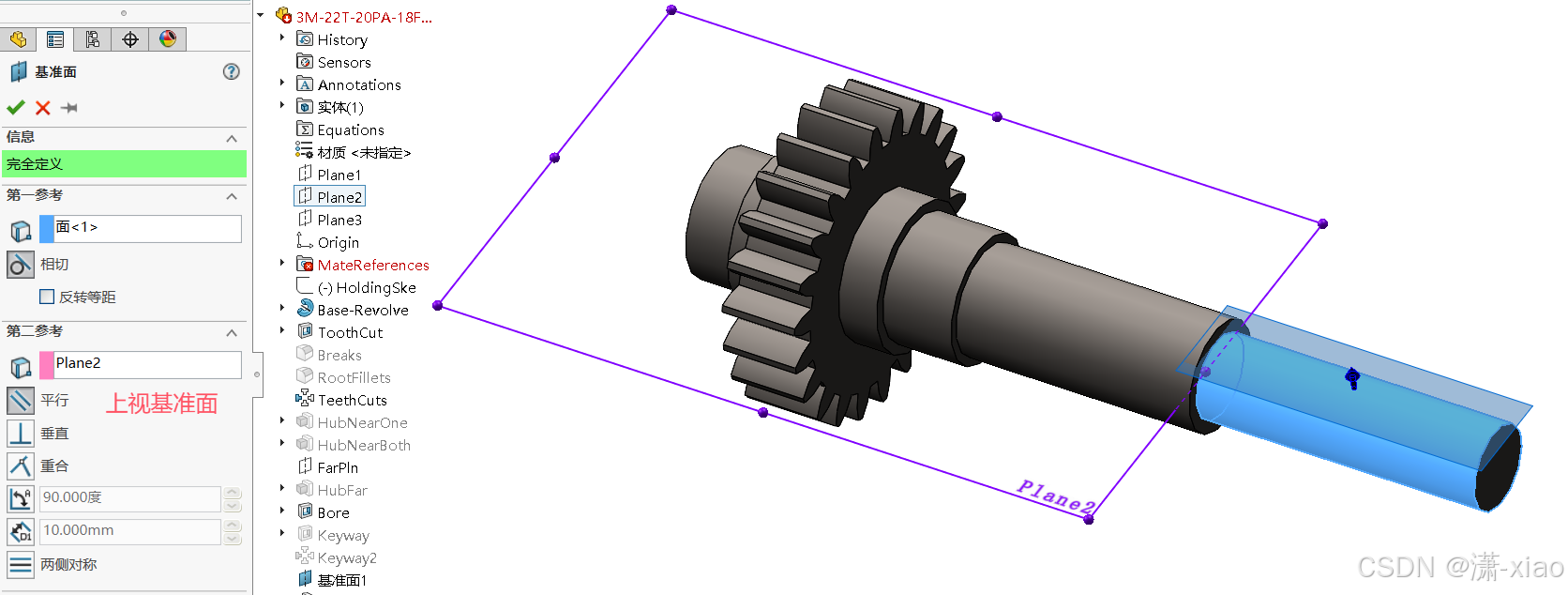

8. 创建基准面，要打一个槽口，那设计树的错误先不用管，后面会解决

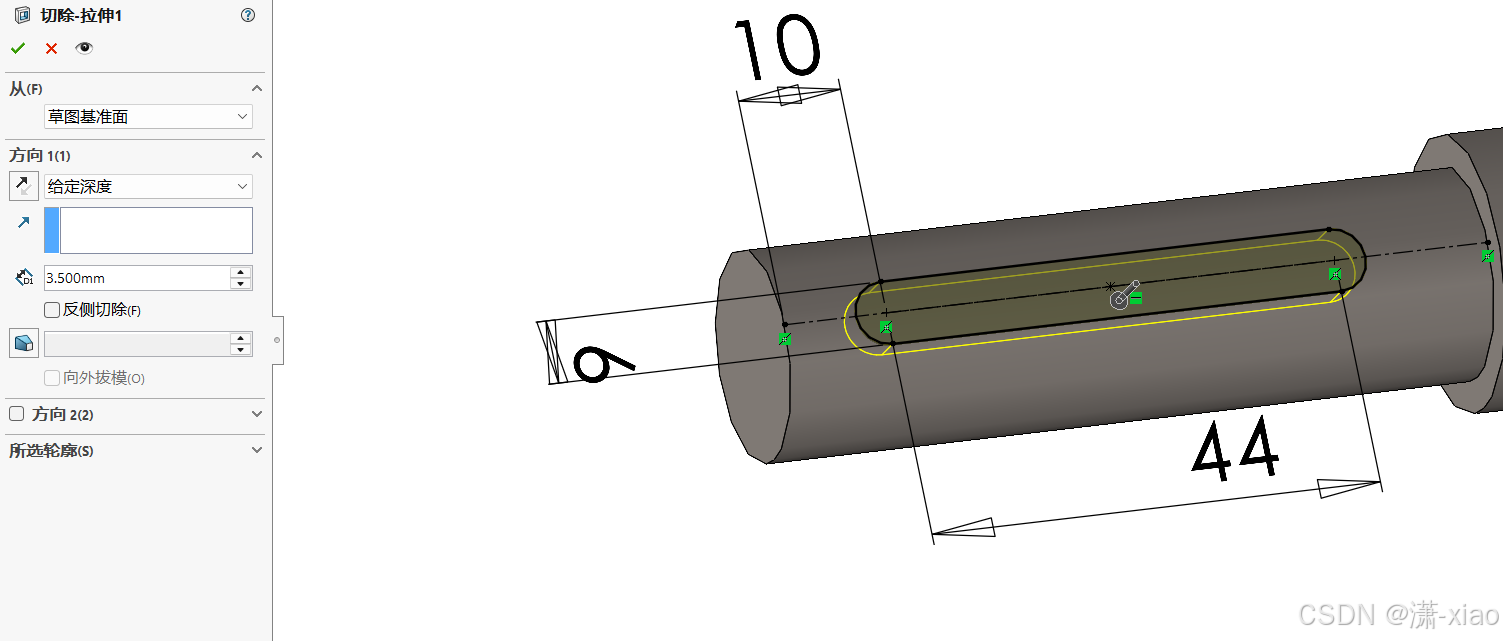

9. 在该基准面上画槽草图，向下拉伸切除3.5

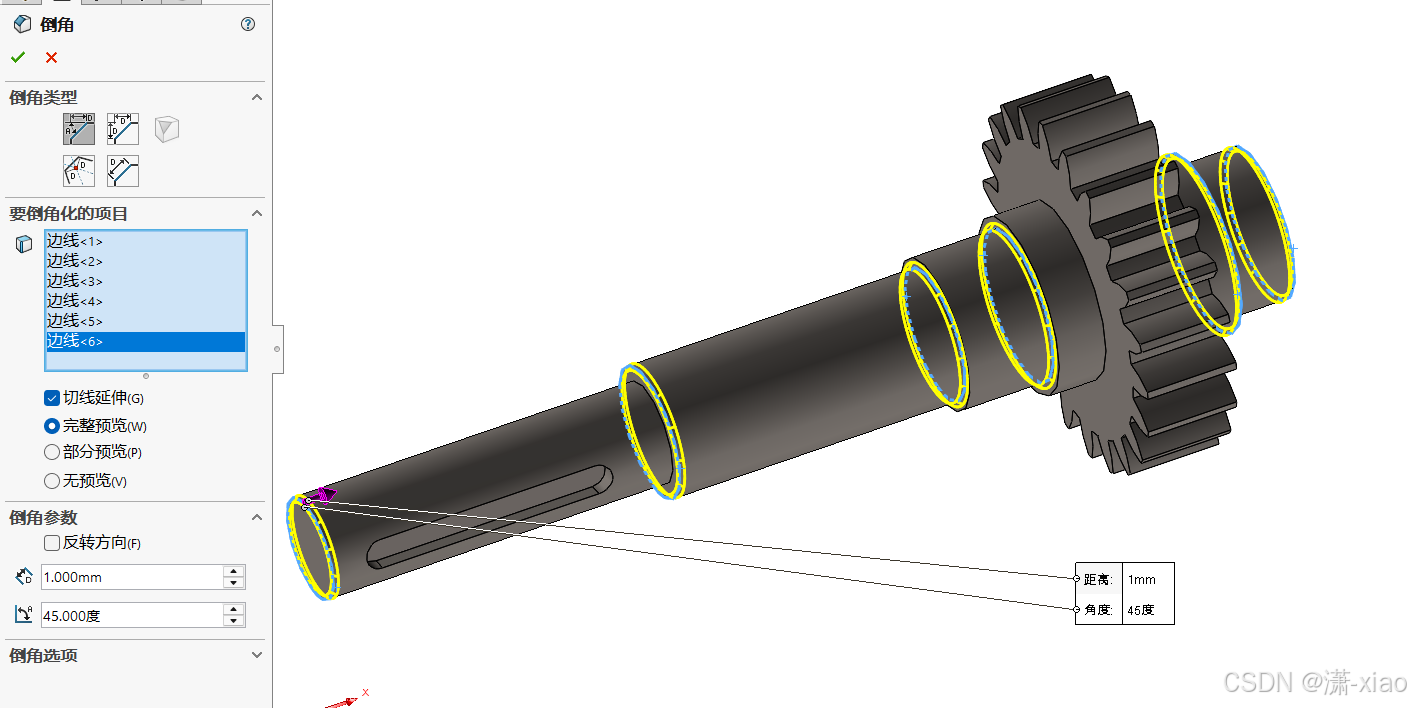

10. 倒角C1


总结和问题

问题

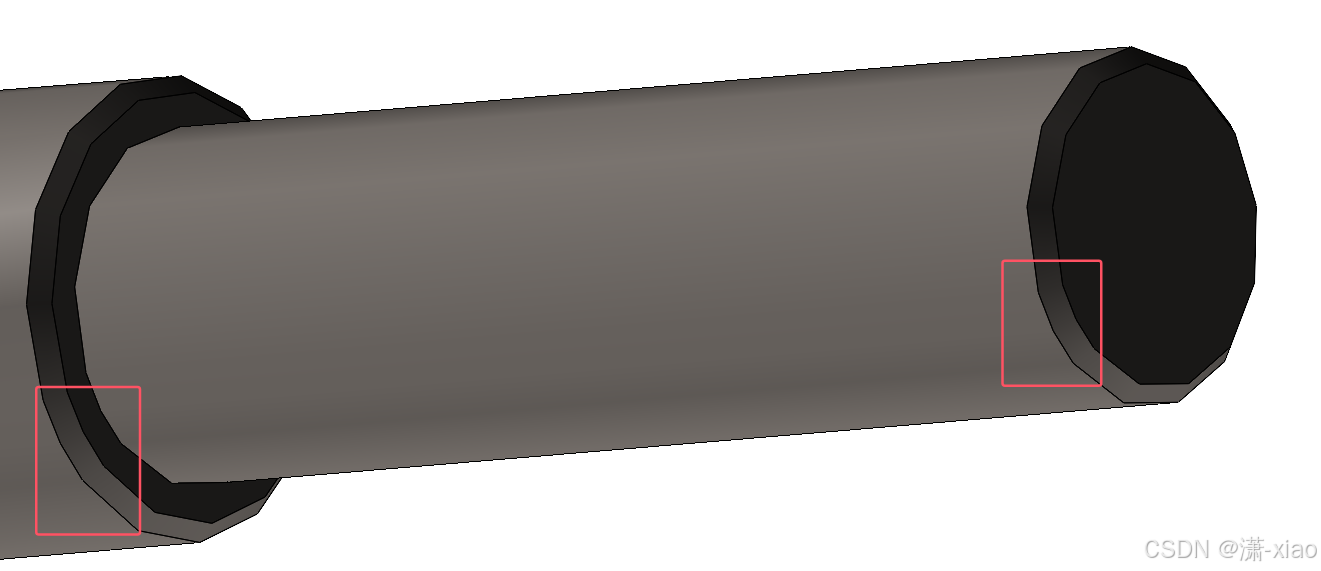

1. 当你将模型放大会发现，这圆咋就像个多边形嘞，一点也不光滑

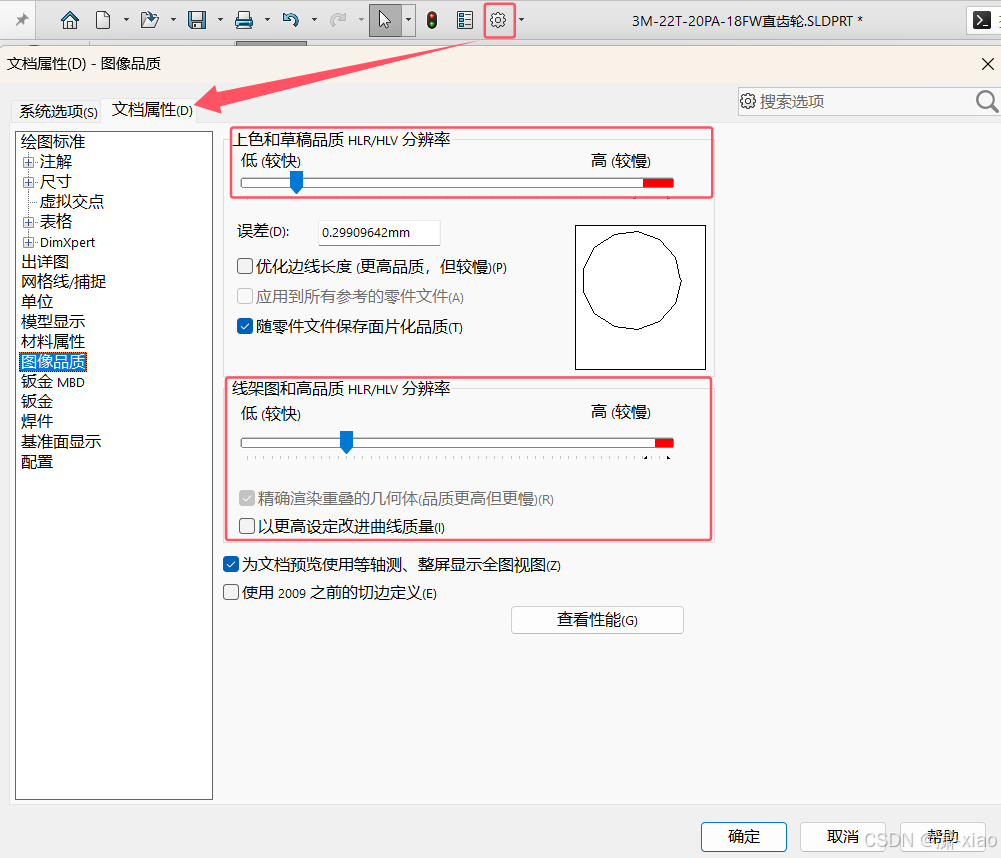

   • 如果电脑比较牛逼，在设置里面直接将下面两条线拉的稍微高点，直到你认为OK即可

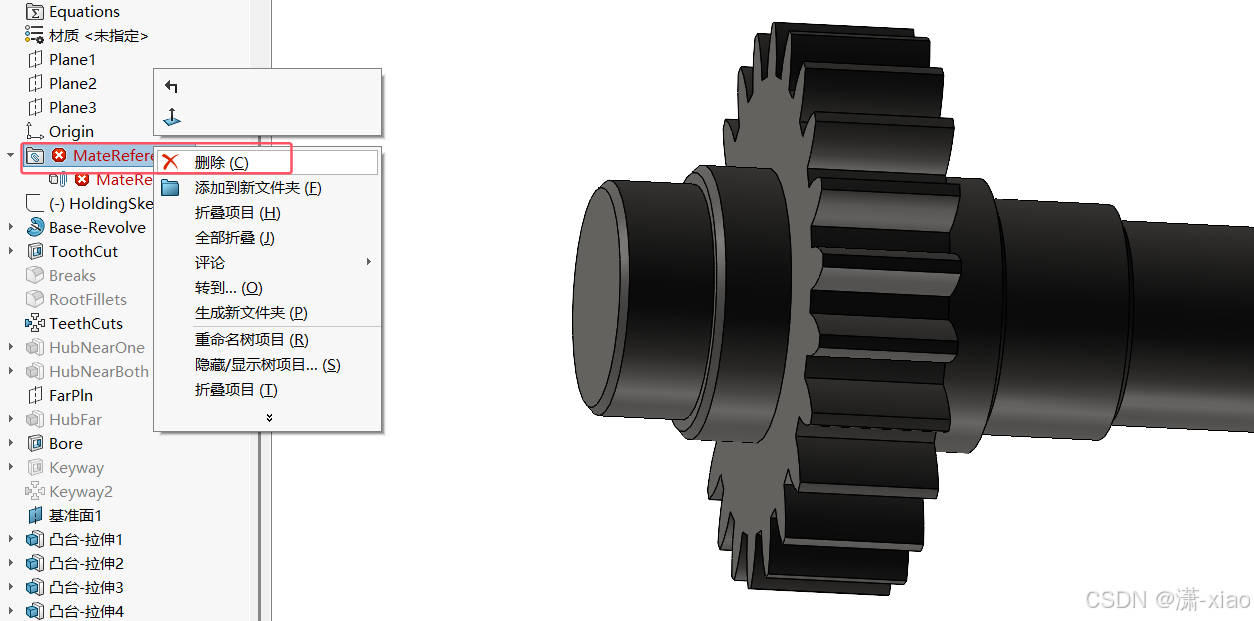

2. 设计树中的红色错误，直接删除即可，无大碍


总结

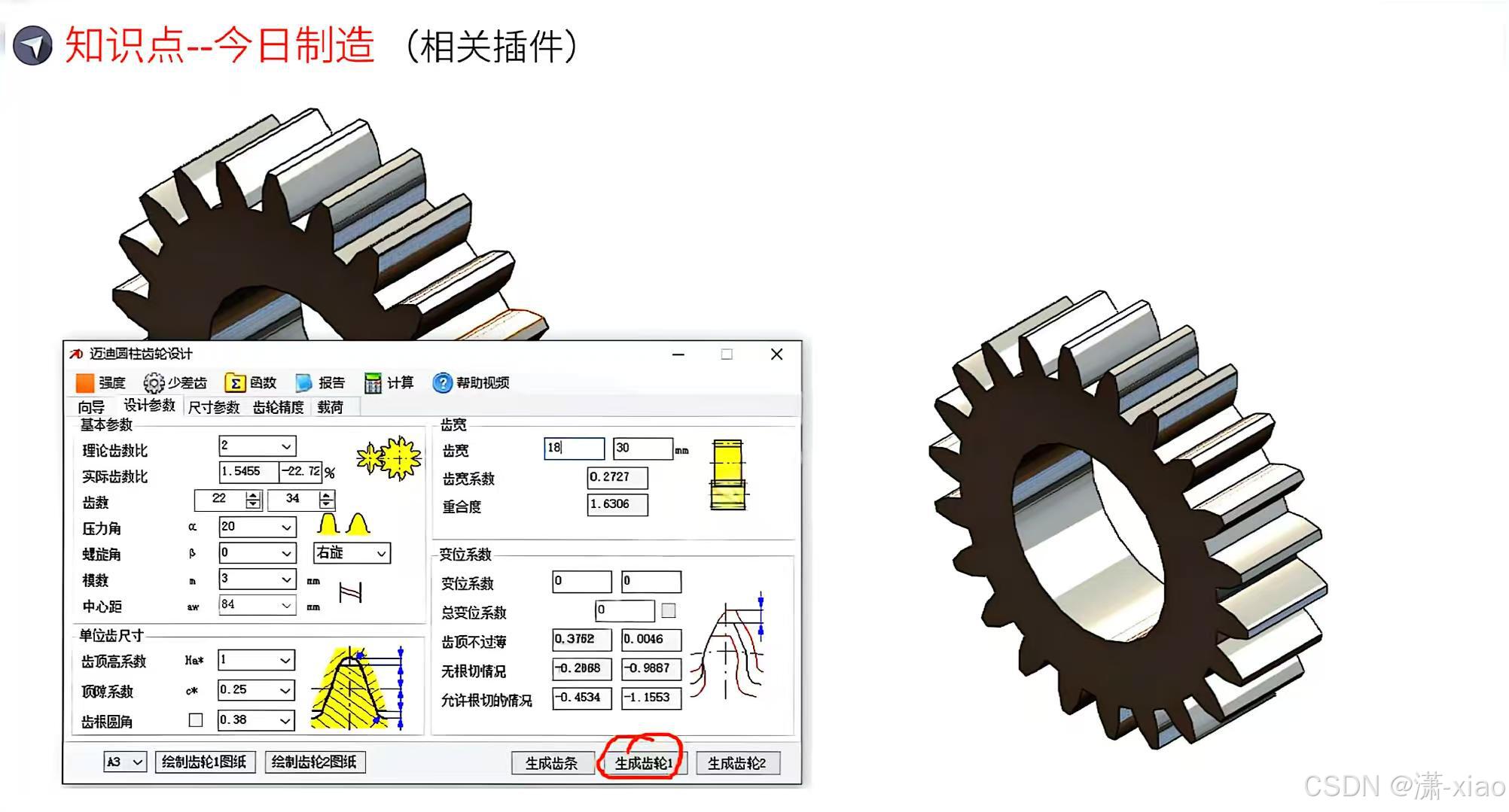

Toolbox调用的零件一般同样的电脑或案例发给别人，打开会出现比例不对，一般建模用其他选型软件例：今日制造、大工程师、米思米等插件调用，再另存为STP格式，再对其进行二次设计
