day3
helloos e
解释.nas .sys .img,以及他们之间的关系
在操作系统开发中，这些文件类型有特定的作用和关系：
- .nas 文件 (NASK汇编源文件)
- 这是使用NASK汇编器编写的汇编语言源代码文件
- 包含低级硬件操作指令，如你提供的
ipl.nas就是引导加载程序 - 需要经过汇编器编译生成二进制文件
- .sys 文件 (系统文件)
- 通常是操作系统的核心组件
- 在你的Makefile中由
haribote.nas编译生成haribote.sys - 包含操作系统的主要功能代码
- 会被加载到内存中执行
- .img 文件 (磁盘映像文件)
- 完整的磁盘镜像，模拟物理软盘/硬盘
- 在你的项目中由
ipl.bin和haribote.sys组合生成 - 包含引导扇区(ipl)和操作系统核心(sys)
- 可直接用于虚拟机或写入物理介质
它们的关系链：
ipl.nas → [编译] → ipl.bin → [组合]
→ haribote.img
haribote.nas → [编译] → haribote.sys → [组合]
在Makefile中体现为：
ipl.bin : ipl.nas Makefile
$(NASK) ipl.nas ipl.bin ipl.lst
haribote.sys : haribote.nas Makefile
$(NASK) haribote.nas haribote.sys haribote.lst
haribote.img : ipl.bin haribote.sys Makefile
$(EDIMG) 指令组合生成img文件
简单说：.nas是源代码，.sys是编译后的系统核心，.img是包含引导程序和系统核心的完整磁盘映像。
代码存储顺序
在引导扇区被BIOS加载到内存0x7C00后，代码和数据在内存中的顺序如下：
- 内存布局顺序：
0x7C00: JMP entry ; 跳转指令(3字节)
0x7C03: DB 0x90 ; 填充字节(1字节)
0x7C04: "HARIBOTE" ; 8字节OEM标识
0x7C0C: 引导扇区参数区 ; 从0x7C0C开始的FAT12 BPB(BIOS Parameter Block)数据结构
...
0x7C??: entry: ; 实际引导代码开始处
...
0x7DFE: 0x55, 0xAA ; 引导扇区结束标志
- 执行流程：
- BIOS加载512字节引导扇区到0x7C00
- 从0x7C00处开始执行，第一条指令就是
JMP entry - 跳转到
entry:标签处执行实际引导代码
- 关键点：
- 前3字节必须是跳转指令或NOP+跳转
- 0x7C03-0x7C0B是OEM标识区
- 0x7C0C-0x7C35是标准FAT12 BPB结构
- 引导代码从
entry:标签开始 - 最后2字节(0x7DFE-0x7DFF)必须是0x55AA
这种布局是FAT12文件系统引导扇区的标准要求，确保BIOS和操作系统都能正确识别。
这个文件
ipl是引导扇区的文件
haribote.nas 是最简单的操作系统
fin:
HLT
JMP fin
以上内容可以总结为：一般向一个空软盘保存文件时，
- 文件名会写在0x002600以后的地方；
- 文件的内容会写在0x004200以后的地方。
我们将操作系统本身的内容写到名为
haribote.sys文件中，再把它保存到磁盘映像里，然后我们从启动区执行这个
haribote.sys就行了。接下来我们就来做这件事
引导区和启动区
在操作系统开发中，引导区和启动区是两个关键概念，它们协同工作来完成系统启动过程：
- 引导区 (Boot Sector)
- 位于磁盘的第一个扇区(512字节)
- 包含BIOS加载的初始引导代码(如你的ipl.nas编译后的内容)
- 必须以0x55 0xAA作为结束标志
- 主要功能是加载并移交控制权给启动区
- 启动区 (Loader)
- 通常位于磁盘的后续扇区
- 包含更复杂的启动逻辑(如你的haribote.sys)
- 负责：
- 设置保护模式
- 加载内核到内存
- 初始化基本硬件
- 最终跳转到内核入口
在你的代码中体现为：
; 引导区代码 (ipl.nas)
ORG 0x7c00 ; BIOS加载引导区到0x7c00
; ... FAT12头信息 ...
entry:
; 初始化寄存器
; 读取启动区(haribote.sys)到内存0x8200
; 如果成功则跳转到0x8200执行
在Makefile中的构建关系：
ipl.bin : ipl.nas # 编译引导区
haribote.sys : haribote.nas # 编译启动区
haribote.img : ipl.bin haribote.sys # 组合成完整镜像
典型启动流程：
- BIOS → 引导区(0x7c00)
- 引导区 → 启动区(0x8200)
- 启动区 → 内核
这种分离设计使得：
- 引导区保持简单可靠(只做最基本加载)
- 启动区可以实现复杂功能
- 方便后续扩展和维护
org伪指令再度解释
ORG 指令在汇编语言中是一个非常重要的伪指令，它的作用是设置程序在内存中的加载地址。具体到你的代码：
ORG 0x7c00 ; 程序加载到内存的地址(BIOS默认加载引导扇区到0x7c00)
关键点解释：
- 0x7c00 是BIOS固定将引导扇区加载到的内存地址
- 所有后续的标号(label)地址计算都会基于这个基地址
- 如果没有ORG指令：
- 汇编器会假设程序从0x0000开始
- 导致生成的实际内存地址错误
例如当你的代码中有：
entry:
MOV AX,0
实际内存地址会是 0x7c00 + (entry的偏移量)
在引导程序开发中必须正确设置ORG，因为：
- BIOS固定加载引导扇区到0x7c00
- 所有跳转指令和内存访问都依赖正确的地址计算
- 错误的ORG值会导致程序无法正确执行
bios解释
BIOS（Basic Input/Output System）是计算机启动时最先运行的固件程序，它负责硬件初始化和操作系统加载。以下是关键解释和常用功能：
BIOS核心作用
- 硬件检测（POST自检）
- 检查CPU、内存、硬盘等关键硬件
- 通过蜂鸣代码报告错误（如"一长两短"表示显卡故障）
- 引导加载
- 读取磁盘第一个扇区（MBR/VBR）到内存0x7C00
- 移交控制权给引导程序（如你的ipl.nas）
- 硬件抽象层
- 提供标准化的硬件访问接口（通过中断调用）
常用BIOS中断（INT指令）
在你的代码中已使用的关键中断：
- 磁盘服务（INT 0x13）
MOV AH,0x02 ; 读扇区功能
MOV AL,1 ; 读取扇区数
MOV DL,0x00 ; 驱动器号（0x00=A:）
INT 0x13 ; 调用磁盘服务
- 视频服务（INT 0x10）
MOV AH,0x0E ; 显示字符功能
MOV AL,'A' ; 要显示的字符
INT 0x10 ; 调用视频服务
- 其他常用中断
- INT 0x16 键盘服务
- AH=0x00 读取键盘输入
- INT 0x19 系统重启
- INT 0x1A 实时时钟服务
现代替代方案
- UEFI（统一可扩展固件接口）
- 更快的启动速度
- 支持GPT分区和>2TB磁盘
- 图形化配置界面
- Coreboot（开源固件）
- 谷歌Chromebook采用
- 启动速度极快（约1秒）
在你的操作系统中，BIOS中断是硬件控制的核心方式，后续开发可能会用到更多中断服务。
显卡模式
设定AH=0x00后，调用显卡BIOS的函数，这样就可以切换显示模式了。我们还可
以在支持网页（AT）BIOS里看看。
设置显卡模式（video mode）
AH=0x00;
AL=模式：（省略了一些不重要的画面模式）
0x03：16色字符模式，80 × 25
0x12：VGA 图形模式，640 × 480 × 4位彩色模式，独特的4面存储模式
0x13：VGA 图形模式，320 × 200 × 8位彩色模式，调色板模式
0x6a：扩展VGA 图形模式，800 × 600 × 4位彩色模式，独特的4面存储模式
（有的显卡不支持这个模式）
返回值：无
[VRAM]里保存的是0xa0000。在电脑的世界里，VRAM指的是显卡内存（video
RAM），也就是用来显示画面的内存。这一块内存当然可以像一般的内存一样存
储数据，但VRAM的功能不仅限于此，它的各个地址都对应着画面上的像素，可以
利用这一机制在画面上绘制出五彩缤纷的图案。
其实VRAM分布在内存分布图上好几个不同的地方。这是因为，不同画面模式的像
素数也不一样。当画面模式为〇×时使用这个VRAM；而画面模式为◇△时可能使
用那个VRAM，像这样，不同画面模式可以使用的内存也不一样。所以我们就预先
把要使用的VRAM地址保存在BOOT_INFO里以备后用。
这次VRAM的值是0xa0000。这个值又是从哪儿得来的呢？还是来看看我们每次都
参考的（AT）BIOS支持网页。在INT 0x10的说明的最后写着，这种画面模式
下“VRAM是0xa0000～0xaffff的64KB”。
另外，我们还把画面的像素数、颜色数，以及从BIOS取得的键盘信息都保存了起
来。保存位置是在内存0x0ff0附近。从内存分布图上看，这一块并没被使用，所以
应该没问题。
关于es和bios
MOV ES,AX 为什么要在这里设置es
在汇编代码中 MOV ES,AX 这条指令的作用是设置 ES (Extra Segment) 段寄存器的值。这里的具体原因和上下文相关：
- 前一条指令
MOV AX,0x0820将 AX 设置为 0x0820 - 这里将 ES 设置为 0x0820 是为了指定后续磁盘读取操作的目标内存地址
在实模式下，内存访问使用"段:偏移"的寻址方式。这里设置 ES=0x0820 表示：
- 磁盘读取的数据将被加载到内存地址 ES:BX = 0x0820:0x0000
- 计算物理地址 = (ES << 4) + BX = 0x8200 + 0x0000 = 0x8200
选择 0x0820 这个值是因为：
- 引导扇区(0x7c00-0x7dff)已经被使用
- 0x8200 是引导程序之后的一个安全区域
- 这个位置不会覆盖BIOS数据区或其他关键内存区域
后续的磁盘读取操作(INT 0x13)将使用这个ES值作为目标内存段地址。
问题：这个不是附加段寄存器吗，读取不是默认ds吗
在x86实模式下，磁盘读取操作(INT 0x13, AH=0x02)使用的是ES:BX作为目标缓冲区地址，而不是DS段寄存器。这是BIOS磁盘服务的设计规范。
具体原因如下：
- BIOS的INT 0x13/AH=0x02(读磁盘)功能明确规定：
- ES:BX 必须指向接收数据的缓冲区
- 这是BIOS接口的硬性规定，不是由程序员决定的
- 在您的代码中：
MOV AX,0x0820 ; 设置目标内存地址ES:BX=0x0820:0x0000
MOV ES,AX ; ES=0x0820
MOV BX,0 ; BX=0x0000
; ...
INT 0x13 ; 调用BIOS磁盘服务，数据将被读到ES:BX(0x0820:0x0000)
- DS(数据段寄存器)通常用于普通的内存访问指令(如MOV [SI],AL)，但BIOS中断服务有自己特定的寄存器使用规则。
- 这样设计的原因可能是：
- BIOS服务需要明确指定目标缓冲区，而不依赖当前DS值
- 保持灵活性，允许读取数据到任意内存位置
- 历史遗留设计，早期x86架构的约定
所以在这个场景下，必须使用ES而不是DS，这是由BIOS接口规范决定的，不是程序员的自主选择。
helloos h
关于.img二进制文件002600处的.sys文件名解释
根据您提供的工程文件和问题，我来解释为什么haribote.img映像文件中会出现HARIBOTESYS文件名以及文件内容的位置：
-
文件名来源：
-
文件名
HARIBOTESYS不是来自ipl10.nas，而是来自haribote.sys文件本身 -
在Makefile中，
haribote.sys是通过以下命令生成的：haribote.sys : haribote.nas Makefile $(NASK) haribote.nas haribote.sys haribote.lst -
当
haribote.sys被写入映像文件时，FAT12文件系统会自动为其创建目录项
-
-
文件内容位置(0x004200)：
- 文件内容出现在0x004200是因为FAT12文件系统的结构：
- 引导扇区(0x0000-0x01FF)
- FAT表(0x0200-0x13FF)
- 根目录区(0x1400-0x25FF)
- 数据区从0x2600开始
haribote.sys的内容被放在数据区的第一个可用簇
- 文件内容出现在0x004200是因为FAT12文件系统的结构：
-
为什么在ipl10.nas看不到：
-
ipl10.nas只是引导程序，负责加载操作系统 -
文件名和文件内容是由构建过程(
make img)和FAT12文件系统自动处理的 -
在Makefile的
haribote.img目标中，haribote.sys被复制到映像文件中：haribote.img : ipl10.bin haribote.sys Makefile $(EDIMG) imgin:..\..\..\tolset\z_tools\fdimg0at.tek \ wbinimg src:ipl10.bin len:512 from:0 to:0 \ copy from:haribote.sys to:@: \ imgout:haribote.img
-
-
二进制编辑器的观察：
- 0x002600附近是根目录区，存储了
HARIBOTESYS文件名(11字符，空格填充) - 0x004200是文件内容区域，存储了
haribote.sys的实际内容
- 0x002600附近是根目录区，存储了
总结：文件名和文件内容的位置是由FAT12文件系统结构和构建过程决定的，不是直接在ipl10.nas中指定的。make img命令会自动处理这些文件系统元数据的创建和文件内容的放置。
文件名HARIBOTESYS（11字符）与HARIBOTE（8字符）的区别源于FAT12文件系统的目录项命名规则。以下是具体原因：
-
FAT12文件系统规范：
- 根目录区的每个文件名条目固定为11字节（8字节主名 + 3字节扩展名）
- 文件名会被自动转换为大写并填充空格
- 如果文件名不足11字节，系统会用空格(0x20)填充
-
在您的工程中：
haribote.sys编译后的文件名会被FAT12处理为：- 主名：
HARIBOTE（8字符，自动截断） - 扩展名：
SYS（3字符） - 组合为
HARIBOTESYS（无分隔点，共11字符）
- 主名：
-
与ipl10.nas中的
HARIBOTE区别：-
ipl10.nas中的
HARIBOTE（12行）是磁盘卷标(8字节)，不是文件名 -
卷标和文件名在FAT12中是独立存储的：
DB "HARIBOTE" ; 启动盘名称(8字节) DB "HARIBOTEOS " ; 卷标(11字节)
-
-
自动转换过程：
-
当
edimg工具处理haribote.sys时：copy from:haribote.sys to:@: # 自动转换为FAT12目录项 -
工具会：
- 去除文件名中的点(
.) - 主名补足8字符（不够补空格）
- 扩展名补足3字符
- 全部转为大写
- 去除文件名中的点(
-
因此haribote.sys → HARIBOTESYS是FAT12文件系统的自动命名规范，而ipl10.nas中的HARIBOTE是独立的磁盘标识信息。
关于启动区地址的处理问题（bios缓冲）
MOV [0x0ff0],CH ; 保存实际读取的柱面数
JMP 0xc200 ; 跳转到加载的程序，这个跳转地址怎么计算出来的

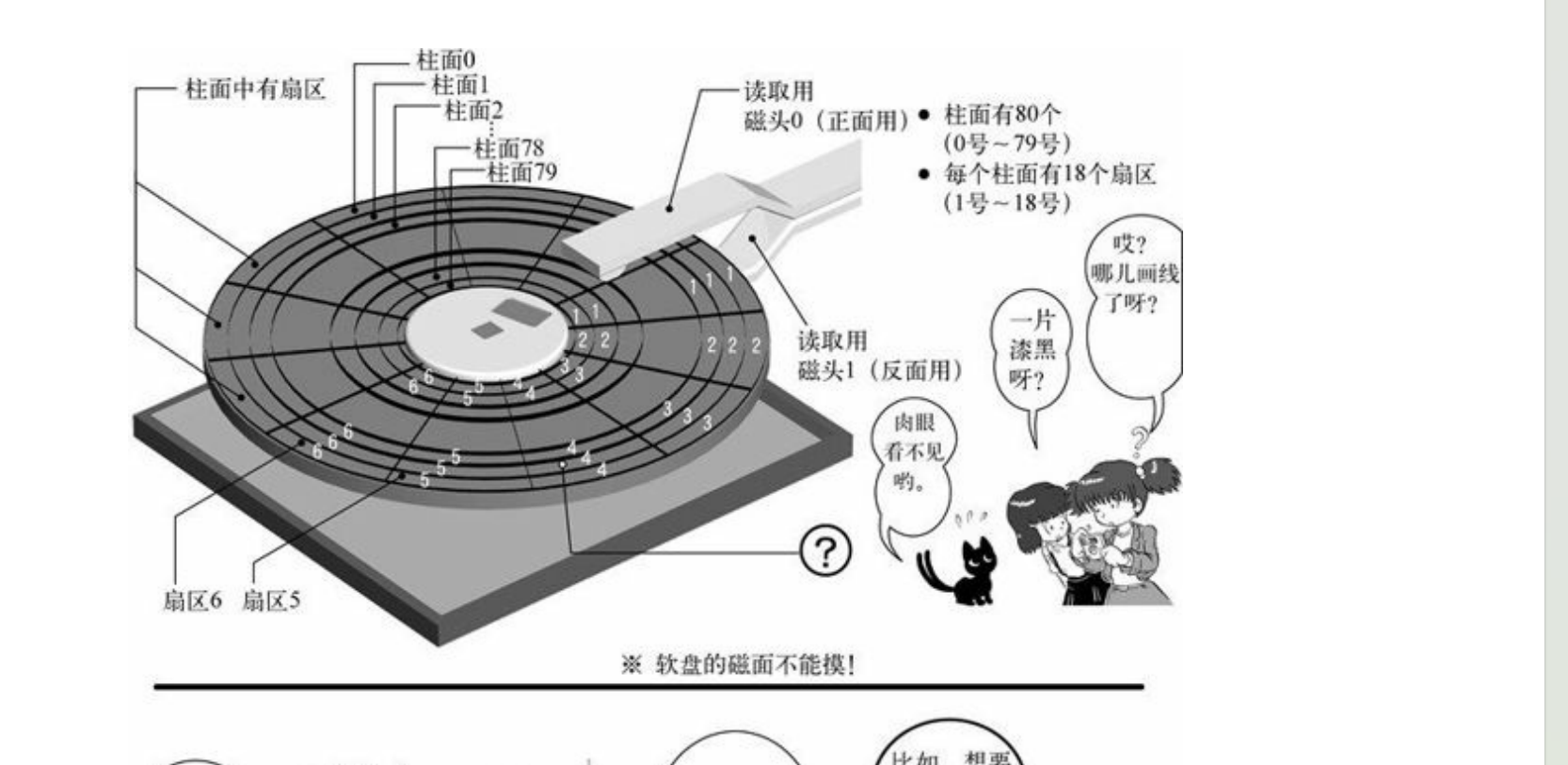

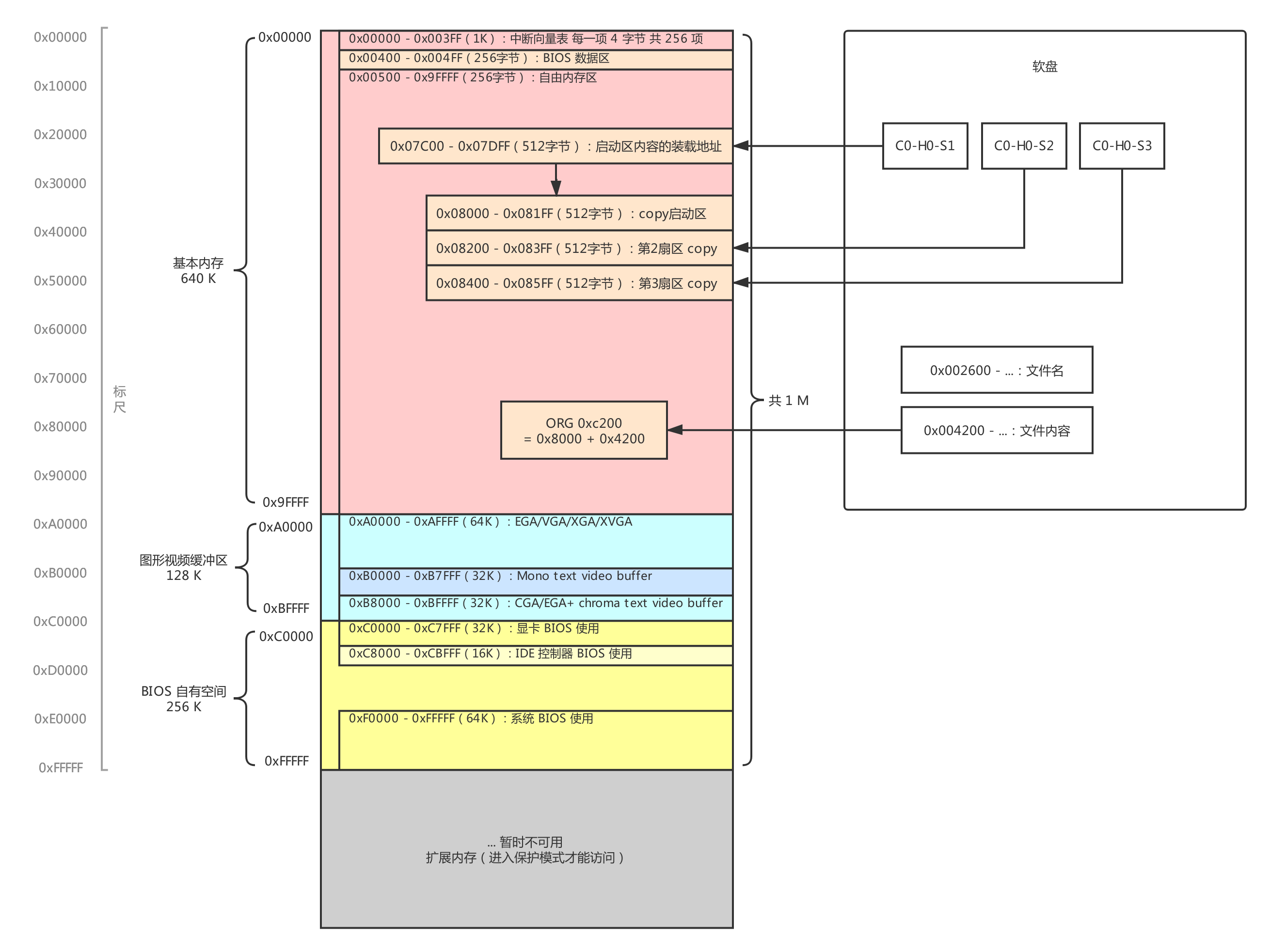

在FAT12文件系统中，0xC200这个跳转地址是通过以下步骤计算得出的：
-
内存加载位置计算：
- 引导扇区(IPL)被BIOS加载到
0x7C00 - 程序将操作系统内核(
haribote.sys)读取到内存地址0x8000开始的位置- 计算方式：
0x0820:0x0000(ES:BX) - 物理地址 =
0x0820 << 4 + 0x0000 = 0x8200 - 但实际从
0x8000开始是因为BIOS磁盘读取会使用额外的缓冲区
- 计算方式：
- 引导扇区(IPL)被BIOS加载到
-
内核入口点偏移：
haribote.sys的汇编代码通常会在开头定义ORG 0xc200指令- 这个地址是固定的约定值，由开发工具链决定
-
地址组成：
0xC200=0x8000(加载基址) +0x4200(内核偏移)- 其中
0x4200是haribote.sys编译时确定的入口点偏移
-
Makefile中的对应关系： 在Makefile中，
edimg工具会自动处理这个地址映射：haribote.img : ipl10.bin haribote.sys Makefile $(EDIMG) imgin:... \ wbinimg src:ipl10.bin len:512 from:0 to:0 \ copy from:haribote.sys to:@: \ # 自动计算加载地址 imgout:haribote.img
这个地址是开发环境预先约定好的，确保：
- 不会覆盖BIOS数据区(0x0000-0x7FFF)
- 不会覆盖引导程序(0x7C00-0x7DFF)
- 留有足够空间给内核代码和数据
如果需要修改这个地址，需要同时修改：
ipl10.nas中的跳转指令haribote.nas中的ORG指令- Makefile中的地址映射参数
问题：但实际从0x8000开始是因为BIOS磁盘读取会使用额外的缓冲区，额外的缓冲区为什么是0x0200
在x86实模式下，BIOS磁盘读取操作(INT 0x13)使用的额外缓冲区大小是0x0200(512字节)，这是由以下原因决定的：
-
扇区大小匹配：
- 标准磁盘扇区大小固定为512字节
- BIOS需要确保缓冲区足够存放一个完整扇区
- 0x0200(十六进制) = 512(十进制)
-
内存地址计算：
-
代码中设置
ES=0x0820,BX=0x0000 -
物理地址计算：
(ES << 4) + BX = 0x8200 -
但实际数据从
0x8000开始是因为：MOV AX,0x0820 ; ES将被设为0x0820 MOV ES,AX ; 此时ES:BX = 0x0820:0x0000 → 物理地址0x8200 -
这里存在一个常见的误解，实际BIOS可能会使用
0x8000-0x81FF作为临时缓冲区
-
-
BIOS内部机制：
- 某些BIOS实现会在传输数据时使用额外的临时缓冲区
- 这个缓冲区通常位于
0x8000-0x81FF(也是512字节) - 最终数据会被复制到请求的目标地址(0x8200)
-
代码中的证据： 在读取循环中，每次成功读取后调整ES值：
next: MOV AX,ES ADD AX,0x0020 ; 每次增加0x200(512)字节 MOV ES,AX这个增量0x0020左移4位就是0x0200，正好匹配扇区大小
-
内存布局考虑：
0x8000以上的区域通常不会被系统占用- 这样的设计避免了覆盖BIOS数据区(0x0000-0x7FFF)
- 也避开了引导扇区本身(0x7C00-0x7DFF)
所以0x0200这个值不是随意选择的，而是严格匹配磁盘扇区大小和x86内存分段机制的必然结果。
make.bat程序解释
问题：…\tolset\z_tools\make.exe %1 %2 %3 %4 %5 %6 %7 %8 %9。解释一下这里的%1等的含义
在Windows批处理文件(.bat)中，%1到%9是批处理参数占位符，用于接收调用批处理文件时传入的命令行参数。具体解释如下：
-
参数表示：
%1表示第一个参数%2表示第二个参数- …
%9表示第九个参数
-
在您的
make.bat中的使用：..\..\..\tolset\z_tools\make.exe %1 %2 %3 %4 %5 %6 %7 %8 %9这行代码会将调用
make.bat时传入的所有参数(最多9个)原样传递给make.exe -
实际使用示例：
-
当您执行：实际执行的命令是：其中：
make.bat run clean..\..\..\tolset\z_tools\make.exe run clean%1= “run”%2= “clean”%3到%9为空
-
-
与Makefile的关系：
- 这些参数通常对应Makefile中的目标名，如：
imgruncleansrc_only
- 这些参数通常对应Makefile中的目标名，如：
-
特殊参数：
%0表示批处理文件本身的名字(这里没用)- 超过9个参数需要用
shift命令处理
这种设计使得make.bat可以作为一个简单的包装器(wrapper)，将所有参数透明地传递给真正的make.exe工具。
键盘BIOS中断调用
INT 0x16 是x86架构中的键盘BIOS中断调用，用于处理键盘输入。在您的代码中具体使用的是 AH=0x02 功能，以下是详细解释：
haribote.nas
；(从BIOS获取键盘LED状态)
MOV AH,0x02 ; 功能号0x02 - 获取键盘LED状态
INT 0x16 ; 调用键盘BIOS中断
MOV [LEDS],AL ; 将结果(AL)保存到内存LEDS位置(0x0ff1)
功能细节：
- 输入参数：
AH=0x02：指定要获取键盘LED状态
- 输出参数：
AL寄存器返回一个字节，包含以下位标志：- Bit 0 (0x01): Scroll Lock状态 (1=ON)
- Bit 1 (0x02): Num Lock状态 (1=ON)
- Bit 2 (0x04): Caps Lock状态 (1=ON)
- 其他位保留(为0)
- 内存保存：
- 结果被存入
0x0ff1(LEDS常量定义的位置) - 这个值后续可能被操作系统用来同步键盘LED状态
- 结果被存入
- 硬件交互：
- 该中断会直接查询键盘控制器的状态寄存器
- 不需要实际按键操作就能获取当前LED状态
- 典型用途：
- 操作系统启动时初始化键盘状态
- 保存当前键盘LED状态供后续使用
- 实现键盘状态指示灯同步
这个调用是早期PC兼容系统中获取键盘状态的标准方法，在现代系统中可能被更高级的API取代，但在裸机编程中仍然有效。
在 INT 0x16 (键盘BIOS中断) 中，除了 AH=0x02 (获取键盘LED状态) 外，还有其他常用的功能号。以下是主要的键盘BIOS功能及其说明：
1. AH=0x00 - 读取键盘输入
MOV AH,0x00
INT 0x16 ; 返回: AH=扫描码, AL=ASCII码
- 阻塞等待键盘输入
- 返回的扫描码可用于识别特殊键(如F1-F12,方向键等)
2. AH=0x01 - 检查键盘缓冲区
MOV AH,0x01
INT 0x16 ; ZF=0有按键, ZF=1无按键
- 非阻塞检查是否有按键
- 如果有按键，可通过AH=0x00读取
3. AH=0x02 - 获取键盘标志(已在代码中使用)
MOV AH,0x02
INT 0x16 ; AL=标志字节
- 返回Shift/Ctrl/Alt等状态
- 也返回LED状态(Scroll Lock, Num Lock, Caps Lock)
4. AH=0x05 - 写入键盘缓冲区
MOV AH,0x05
MOV CH,扫描码
MOV CL,ASCII码
INT 0x16 ; AL=0成功, AL=1缓冲区满
- 模拟按键输入
- 可用于自动化测试
5. AH=0x10 - 扩展键盘读取(AT键盘)
MOV AH,0x10
INT 0x16 ; AH=扫描码, AL=ASCII码
- 支持102键扩展键盘
- 能识别更多特殊键
在您的操作系统开发中，最可能用到的是 AH=0x00 和 AH=0x01 来实现键盘输入功能。例如：
wait_key:
MOV AH,0x00
INT 0x16 ; 等待按键
CMP AL,0x1B ; 检查是否是ESC键
JE exit
JMP wait_key
这些功能共同构成了PC兼容系统的基本键盘输入体系。
关于BOOT_INFO中的储存地址的确认
CYLS EQU 0x0ff0 ; 引导扇区设置的读取柱面数
LEDS EQU 0x0ff1 ; 键盘LED状态存储位置
VMODE EQU 0x0ff2 ; 显示模式(色彩位数)
SCRNX EQU 0x0ff4 ; 屏幕水平分辨率(X)
SCRNY EQU 0x0ff6 ; 屏幕垂直分辨率(Y)
VRAM EQU 0x0ff8 ;
问题：显存起始地址这些地址是怎么确认的
这些内存地址的确定是基于以下几个关键因素：
-
引导程序约定：
-
在
ipl10.nas中，引导程序(IPL)将实际读取的柱面数保存在0x0ff0：MOV [0x0ff0],CH ; 保存柱面数到0x0ff0 -
这个地址选择在
0x7c00-0x7dff(引导扇区)和0x8000(内核加载区)之间的空闲区域
-
-
内存安全区域：
-
0x0ff0-0x0fff是BIOS和引导程序都不会使用的"安全区域" -
典型PC内存布局：
0x00000-0x003FF : BIOS中断向量表 0x00400-0x004FF : BIOS数据区 0x7C00-0x7DFF : 引导扇区加载位置 0xA0000-0xBFFFF : 显存区域
-
-
信息传递需求：
- 这些地址用于引导程序(IPL)向内核传递硬件信息：
0x0ff0：读取的柱面数0x0ff1：键盘状态0x0ff2-0x0ff7：显示参数0x0ff8：显存地址(固定为0xA0000)
- 这些地址用于引导程序(IPL)向内核传递硬件信息：
-
对齐考虑：
-
地址按数据类型对齐：
CYLS EQU 0x0ff0 ; 单字节(实际使用CH寄存器) LEDS EQU 0x0ff1 ; 单字节 VMODE EQU 0x0ff2 ; 单字节 SCRNX EQU 0x0ff4 ; 字(2字节对齐) SCRNY EQU 0x0ff6 ; 字(2字节对齐) VRAM EQU 0x0ff8 ; 双字(4字节对齐)
-
-
历史兼容性：
- 这些地址是早期PC开发中形成的约定
- 在《30天自制操作系统》等教程中被标准化使用
这种设计确保了：
- 不会覆盖BIOS关键数据
- 内核可以可靠地获取硬件信息
- 各参数有足够空间存储
- 兼容大多数x86实模式环境
书中一部分解释
看一下程序就能明白，设置画面模式之后，还把画面模式的信息保存在了内存里。
这是因为，以后我们可能要支持各种不同的画面模式，这就需要把现在的设置信息
保存起来以备后用。我们暂且将启动时的信息称为BOOT_INFO。INFO是英文
information（信息）的缩写。
■■■■■
[VRAM]里保存的是0xa0000。在电脑的世界里，VRAM指的是显卡内存（video
RAM），也就是用来显示画面的内存。这一块内存当然可以像一般的内存一样存
储数据，但VRAM的功能不仅限于此，它的各个地址都对应着画面上的像素，可以
利用这一机制在画面上绘制出五彩缤纷的图案。
其实VRAM分布在内存分布图上好几个不同的地方。这是因为，不同画面模式的像
素数也不一样。当画面模式为〇×时使用这个VRAM；而画面模式为◇△时可能使
用那个VRAM，像这样，不同画面模式可以使用的内存也不一样。所以我们就预先
把要使用的VRAM地址保存在BOOT_INFO里以备后用。
这次VRAM的值是0xa0000。这个值又是从哪儿得来的呢？还是来看看我们每次都
参考的（AT）BIOS支持网页。在INT 0x10的说明的最后写着，这种画面模式
下“VRAM是0xa0000～0xaffff的64KB”。
另外，我们还把画面的像素数、颜色数，以及从BIOS取得的键盘信息都保存了起
来。保存位置是在内存0x0ff0附近。从内存分布图上看，这一块并没被使用，所以
应该没问题。
harib00i
保护模式和实模式
保护模式和实模式是x86架构CPU的两种主要运行模式，它们在内存访问、特权级别和功能支持等方面有显著差异：
- 实模式(Real Mode)
- 特点：
- 16位模式，兼容最早的8086处理器
- 直接物理内存寻址(1MB地址空间)
- 使用段寄存器:偏移地址的寻址方式(段地址×16+偏移)
- 无内存保护机制，所有代码具有相同特权级
- 应用场景：
- 计算机启动时的初始模式
- 运行传统的DOS程序
- 在操作系统引导阶段使用
- 特点：
- 保护模式(Protected Mode)
- 特点：
- 32位/64位模式(支持更大地址空间)
- 支持虚拟内存和分页机制
- 引入特权级(0-3级)和内存保护
- 使用段选择子和描述符表的复杂内存管理
- 支持多任务和任务隔离
- 优势：
- 可访问4GB物理内存(32位)
- 提供硬件级的内存保护
- 支持现代操作系统功能(如虚拟内存、多任务)
- 特点：
- 关键区别： | 特性 | 实模式 | 保护模式 | |------------|------------------|------------------| | 地址空间 | 1MB | 4GB(32位) | | 寻址方式 | 段:偏移(16+16) | 段选择子+偏移 | | 特权级别 | 无 | 0-3级(Ring0-3) | | 内存保护 | 无 | 有 | | 任务隔离 | 无 | 支持 |
- 模式切换：
- 从实模式切换到保护模式需要：
- 设置GDT(全局描述符表)
- 设置CR0寄存器的保护模式位
- 执行远跳转刷新流水线
- 从实模式切换到保护模式需要：
在您提供的代码中，[INSTRSET "i486p"]和后续的CR0寄存器操作正是完成了从实模式到保护模式的切换过程。保护模式是现代操作系统运行的基础模式。
关于c-机器语言
首先，使用cc1.exe从bootpack.c生成bootpack.gas。
第二步，使用gas2nask.exe从bootpack.gas生成bootpack.nas。
第三步，使用nask.exe从bootpack.nas生成bootpack.obj。
第四步，使用obi2bim.exe从bootpack.obj生成bootpack.bim。
最后，使用bim2hrb.exe从bootpack.bim生成bootpack.hrb。
英特尔家谱：
8086→80186→286→386→486→Pentium→PentiumPro→PentiumII→PentiumIII→Pentiu
扫一扫
1419
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
