【轨物方案】一对多的光伏逆变器数据采集装置

分布式光伏电站主要建设在厂房屋顶、车棚之上，给电站后期运维工作带来诸多不便。采用物联网技术，对设备数据的远程采集，进行远程运维，实现无人值守， 可以提高发电效率，降低运维成本，具有很大的经济价值。

       其中逆变器是光伏电站的核心部件，其作用是将光伏组件产生的直流电转换为交流电，输送给本地负载或电网，并且具备相关的保护功能。光伏逆变器的性能直接影响到整个光伏发电系统的效率和稳定性，对逆变器进行远程数据采集意义巨大。

       可以采集到的逆变器内部数据主要分类：1、光伏组件的电参数：电流、电压、功率参数等；2、故障告警信息：组件、逆变器等设备故障，及发电异常等。通过故障告警和发电参数分析，可以提高发电效率，减少损失。

       中国逆变器军团实力强劲。阳光电源、华为、锦浪科技、古瑞瓦特、上能电气、固德威、首航新能源、爱士惟、特变电工、昱能科技、科华数据等名列前茅，并且中国市场的前十大排名中已没有任何海外逆变器公司的身影。

       这些逆变器厂商一般都会提供一个4G数据棒和平台，供用户采集和查询数据。光伏电站的运维工作往往由投资方和第三方进行管理 ，而投资方和第三方会往往管理多个电站，并且每个电站所采用的光伏逆变器的品牌不一定相同。这样在管理时，各个平台之间来回切换，给管理带来困扰。并且平台之间数据不互通，不能进行大数据整理分析，会遗漏不少有用信息。

       逆变器的额定功率一般在几十千瓦左右，而一个光伏电站的发电功率往往是兆瓦级的，这样一个电站需要多个逆变器，甚至是几十上百个逆变器。如果每个逆变器都用4G数据棒采集数据的话，这个配件的采购费和每年的流量费就会比较高。如果先用485总线将这些逆变器以有线方式统一连接到一个4G网关上，再用这个4G网关采集数据和上网，这样硬件成本、流量费就直线下降。

       以笔者接触到的一个2016年建设的1兆瓦分布式光伏电站为例。此电站建设在工厂屋顶，采用了华为33千瓦的逆变器，一共用了36个同类逆变器。采用485总线的优势就非常明显。

       轨物科技针对逆变器的数据采集开发了物联网软硬件整体解决方案，方案已接入以上多个厂家的逆变器设备，例如华为、锦浪、古德威、古瑞瓦特、科仕达等。

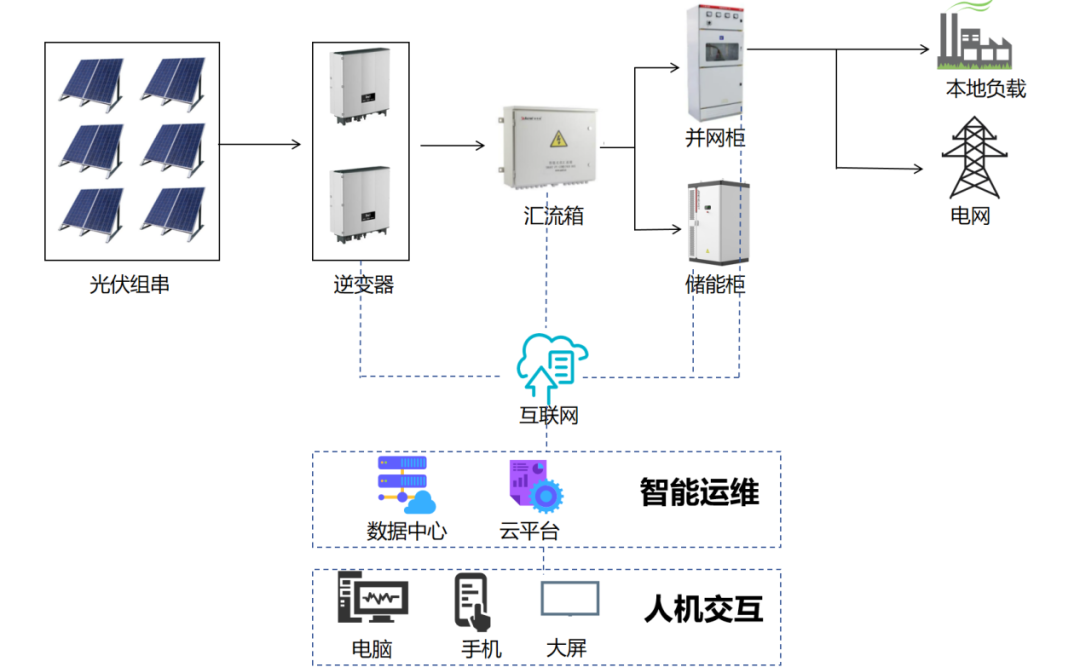

实现原理

• 数据采集：无线网关通过485线连接至光伏逆变器的485口，通过Modbus RTU协议，采集逆变器的数据。

• 数据处理：在采集到逆变器数据后，无线网关根据事先配置好的modbus协议和采集规则，将数据进行处理，例如解析、打包等。

• 数据传输：处理后的数据通过4G无线网络进行传输。

• 数据接收：云平台或上位机系统通过无线网关的IP地址和MAC地址，接收传输过来的数据。

• 数据解码：在接收到数据后，云平台或上位机系统根据之前定义的数据解码规则，将数据进行解码，以便于进一步分析和使用。

所需设备

• 设备：带有485通信接口的4G网关、485串口线、电源、4G SIM卡、服务器。

• 软件：物联网平台、业务数据管理平台、数据监测与展示系统。

• 通信协议：MQTT、Modbus rtu、Modbus tcp。

实施方式

1、通过RS485线连接4G网关和逆变器；

2、配置软件可以远程命令下发给云平台，云平台通过MQTT协议将相关指令传送给网关；

3、通过MODBUS RTU协议采集逆变器数据，将数据上传到云平台；

4、平台接获数据，按具体需求对数据进行分析和展示。

       轨物科技光伏逆变器的数据采集方案，通过对数据的采集和处理，可以实现对光伏逆变器的实时监控和管理，提高系统的效率和稳定性。随着技术的不断更新迭代，数据采集方案将更加智能化和高效化，为光伏发电系统的未来发展提供更好的保障。
