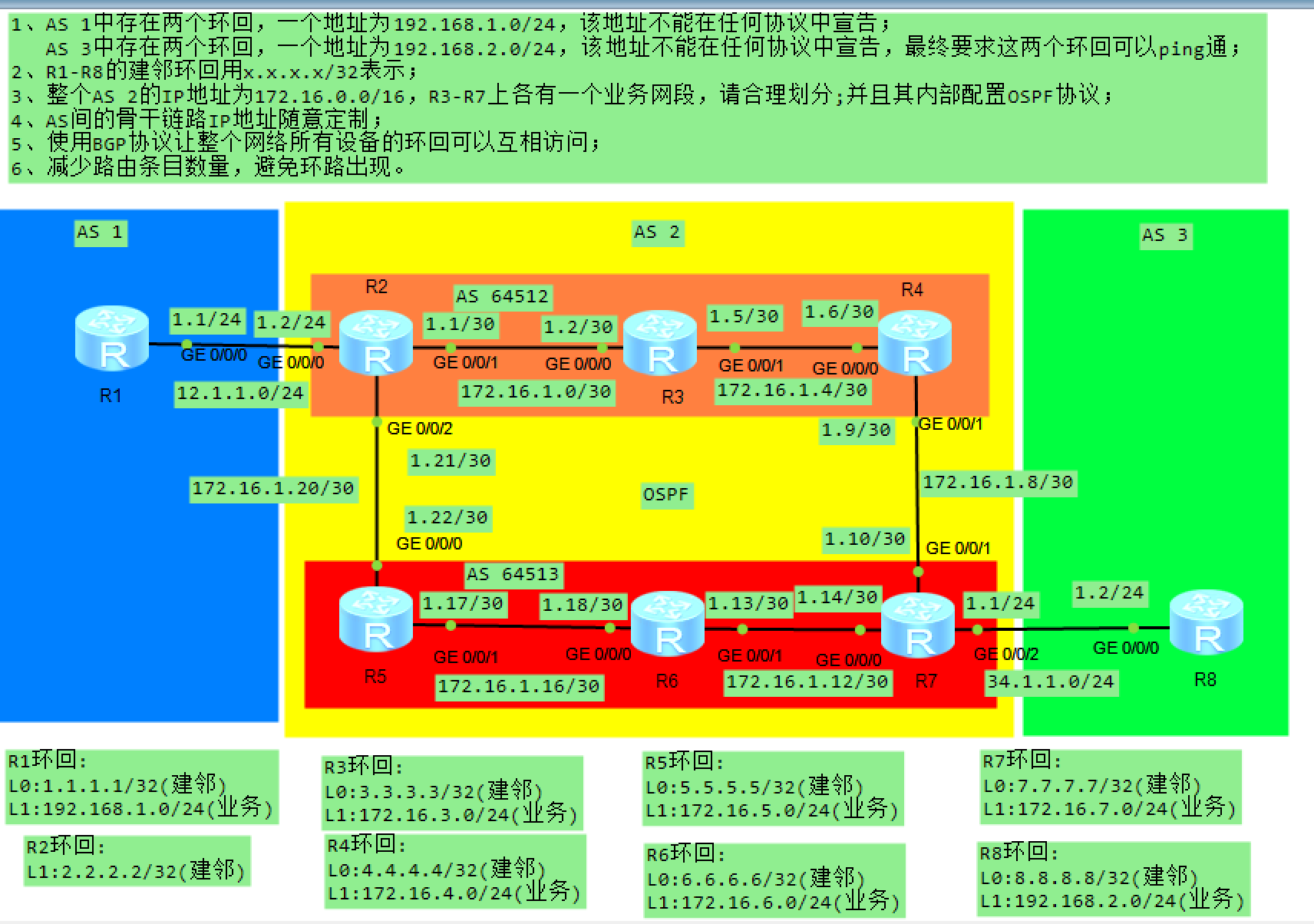

一、实验拓扑

二、实验需求

1、AS 1中存在两个环回，一个地址为192.168.1.0/24，该地址不能在任何协议中宣告；
AS 3中存在两个环回，一个地址为192.168.2.0/24，该地址不能在任何协议中宣告，最终要求这两个环回可以ping通；
2、R1-R8的建邻环回用x.x.x.x/32表示；
3、整个AS 2的IP地址为172.16.0.0/16，R3-R7上各有一个业务网段，请合理划分；并且其内部配置OSPF协议；
4、AS间的骨干链路IP地址随意定制；
5、使用BGP协议让整个网络所有设备的环回可以互相访问；
6、减少路由条目数量，避免环路出现。

三、实验思路

1、地址划分（划分思路如拓扑图所示）；

2、配置IP地址和环回口；

3、配置OSPF协议（实现AS 2的内网通）；

4、配置BGP协议；

5、为了减少路由条目数量，做聚合和防环；

6、路由引入(两种方法)----让192.168.1.0和192.168.2.0能够ping通；

四、实验步骤

1、配置IP地址和环回口

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24

[R1]int l 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1]int l 1
[R1-LoopBack1]ip add 192.168.1.1 24

查看：

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 172.16.1.1 30
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 172.16.1.21 30
[R2-GigabitEthernet0/0/2]int l 1
[R2-LoopBack1]ip add 2.2.2.2 32

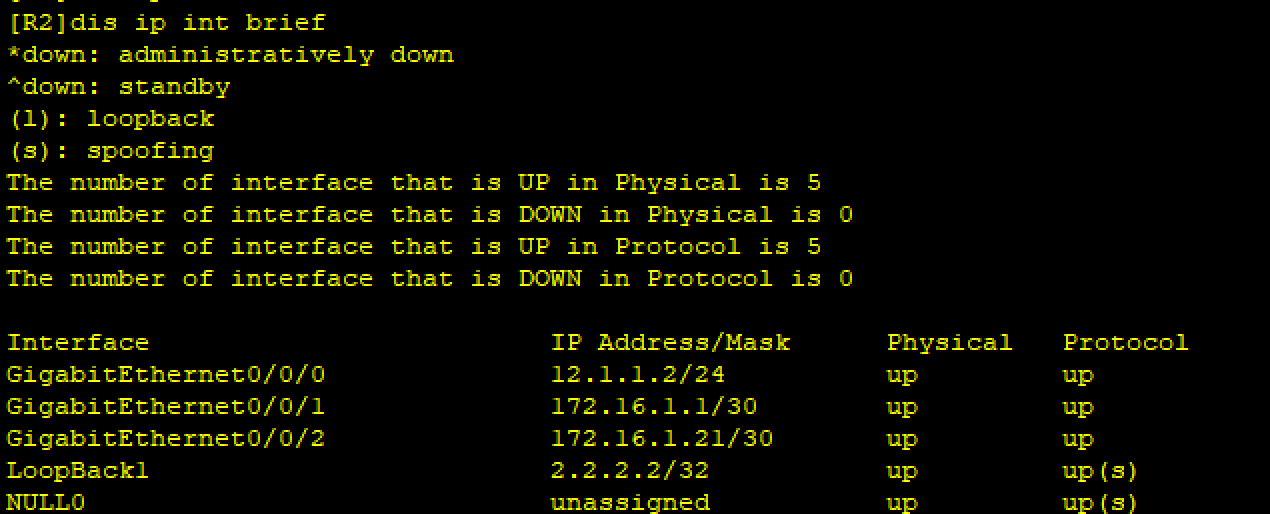

查看：

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.1.2 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 172.16.1.5 30
[R3-GigabitEthernet0/0/1]int l 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]int l 1
[R3-LoopBack1]ip add 172.16.3.1 24
[R3-LoopBack1]q

查看：

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 172.16.1.6 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 172.16.1.9 30
[R4-GigabitEthernet0/0/1]int l 0
[R4-LoopBack0]ip add 4.4.4.4 32
[R4-LoopBack0]int l 1
[R4-LoopBack1]ip add 172.16.4.1 24

查看：

[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 172.16.1.22 30
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 172.16.1.17 30
[R5-GigabitEthernet0/0/1]int l 0
[R5-LoopBack0]ip add 5.5.5.5 32
[R5]int l 1
[R5-LoopBack1]ip add 172.16.5.1 24

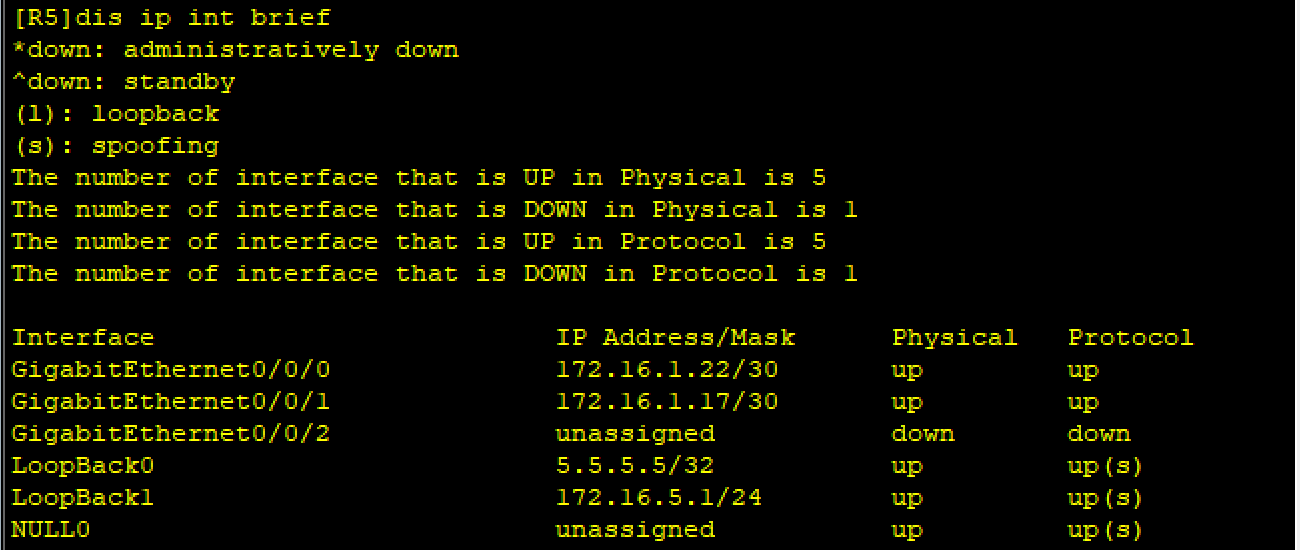

查看：

[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.1.18 30
[R6-GigabitEthernet0/0/0]int g0/0/1
[R6-GigabitEthernet0/0/1]ip add 172.16.1.13 30
[R6-GigabitEthernet0/0/1]int l 0
[R6-LoopBack0]ip add 6.6.6.6 32
[R6-LoopBack0]int l 1
[R6-LoopBack1]ip add 172.16.6.1 24

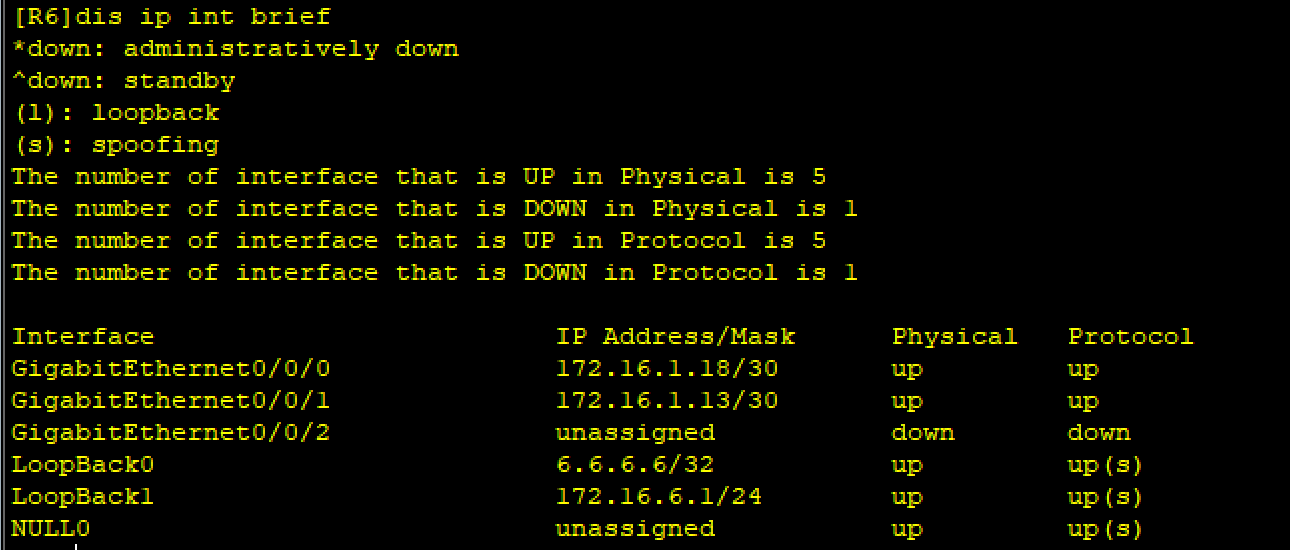

查看：

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 172.16.1.14 30
[R7-GigabitEthernet0/0/0]int g0/0/2
[R7-GigabitEthernet0/0/2]ip add 34.1.1.1 24
[R7-GigabitEthernet0/0/2]int l 0
[R7-LoopBack0]ip add 7.7.7.7 32
[R7-LoopBack0]int l 1
[R7-LoopBack1]ip add 172.16.7.1 24

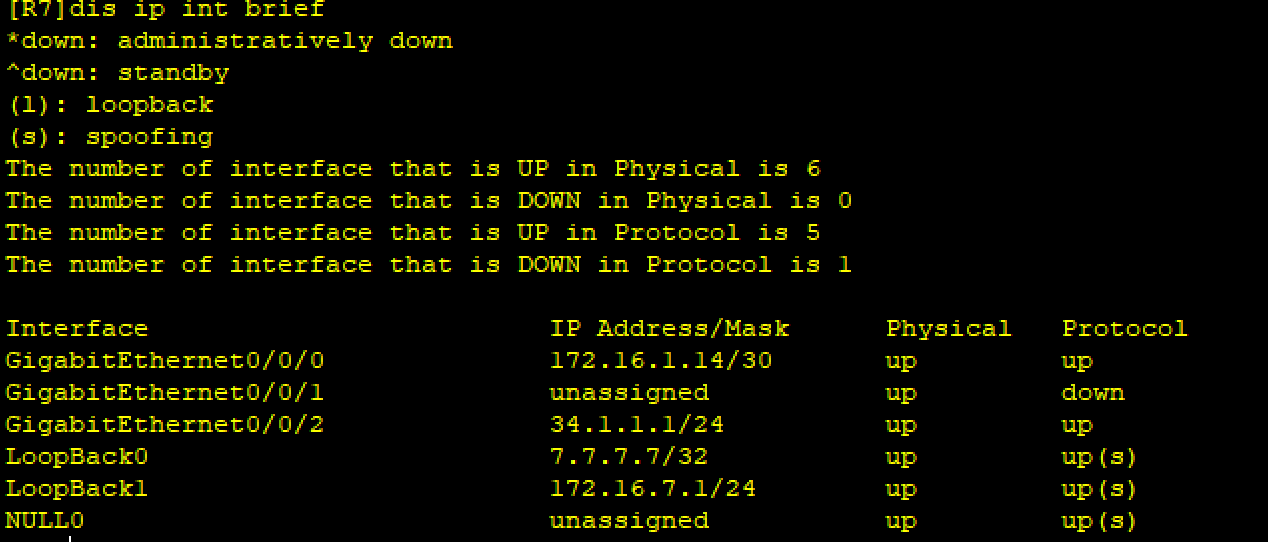

查看：

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 34.1.1.2 24
[R8-GigabitEthernet0/0/0]int l 0
[R8-LoopBack0]ip add 8.8.8.8 32
[R8-LoopBack0]int l 1
[R8-LoopBack1]ip add 192.168.2.1 24

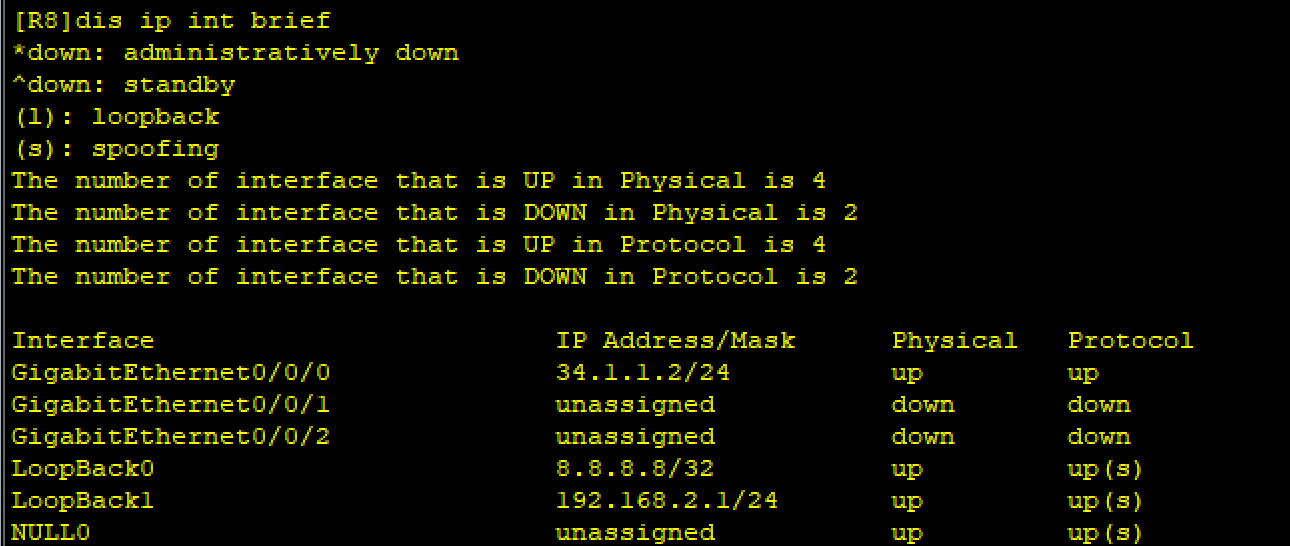

查看：

2、AS 2配置ospf实现内网通

R2
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 172.16.1.21 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0

R3
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 172.16.1.2 0.0.0.0

[R3-ospf-1-area-0.0.0.0]net 172.16.1.5 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.3.0 0.0.0.255

R4
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]net 172.16.1.6 0.0.0.0

[R4-ospf-1-area-0.0.0.0]net 172.16.1.9 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 172.16.4.0 0.0.0.255

R5
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]network 172.16.1.22 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.1.17 0.0.0.0
[R5-ospf-1-area-0.0.0.0]net 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]net 172.16.5.0 0.0.0.255

R6
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]network 6.6.6.6 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.1.18 0.0.0.0

[R6-ospf-1-area-0.0.0.0]network 172.16.1.13 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255

R7
[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]net 172.16.1.14 0.0.0.0

[R7-ospf-1-area-0.0.0.0]net 172.16.1.10 0.0.0.0
[R7-ospf-1-area-0.0.0.0]net 7.7.7.7 0.0.0.0
[R7-ospf-1-area-0.0.0.0]net 172.16.7.0 0.0.0.255

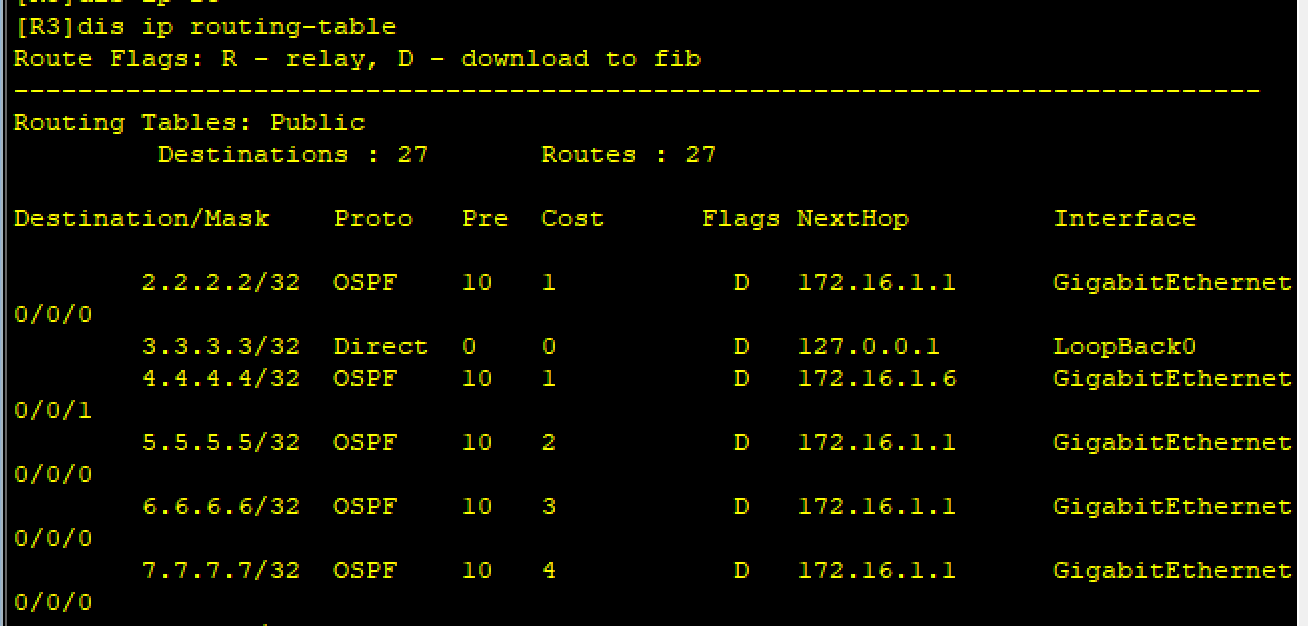

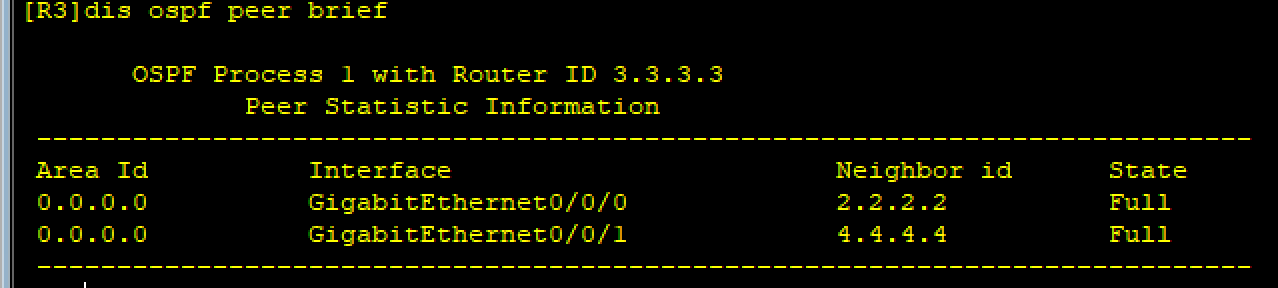

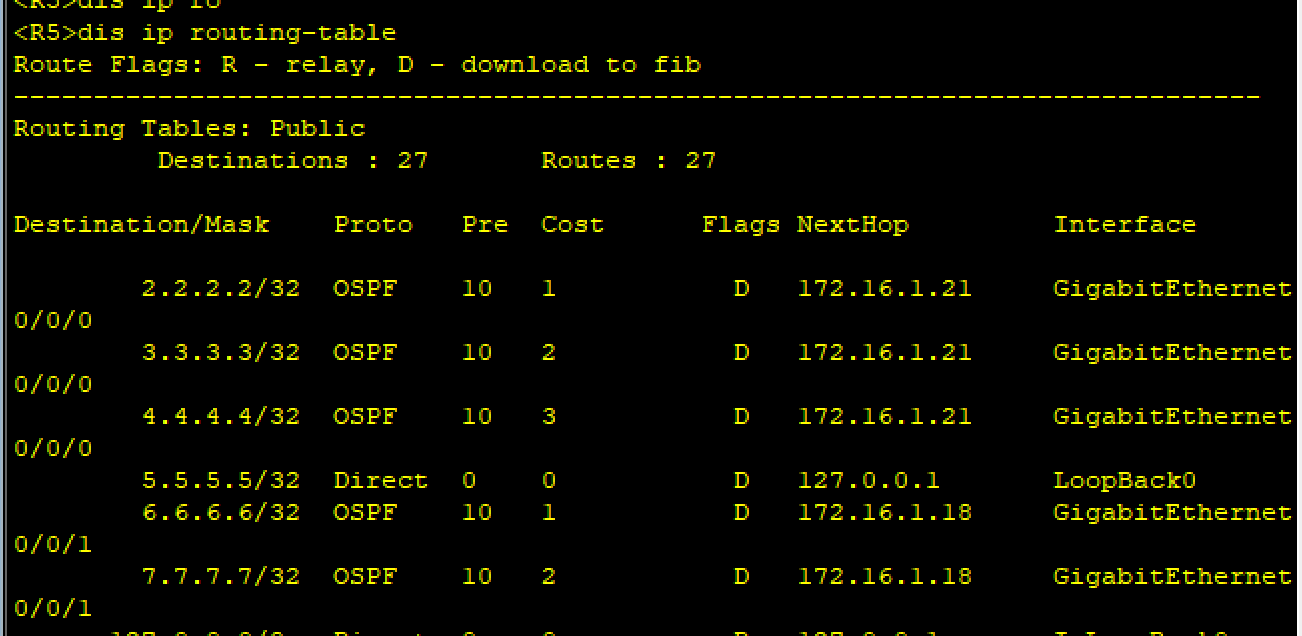

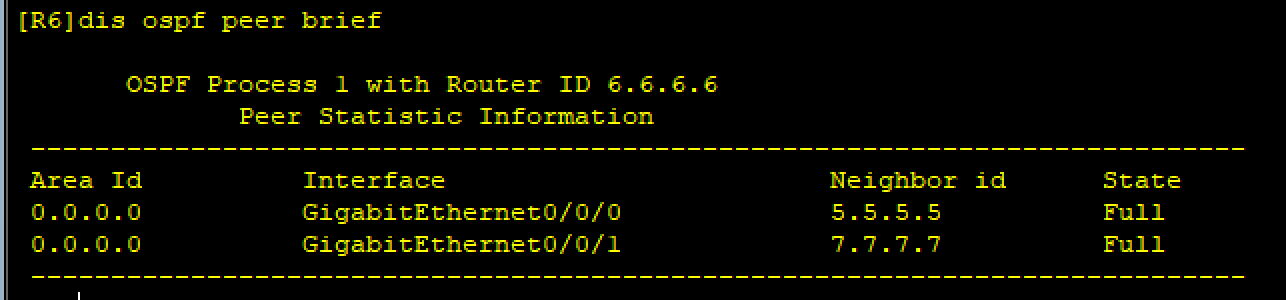

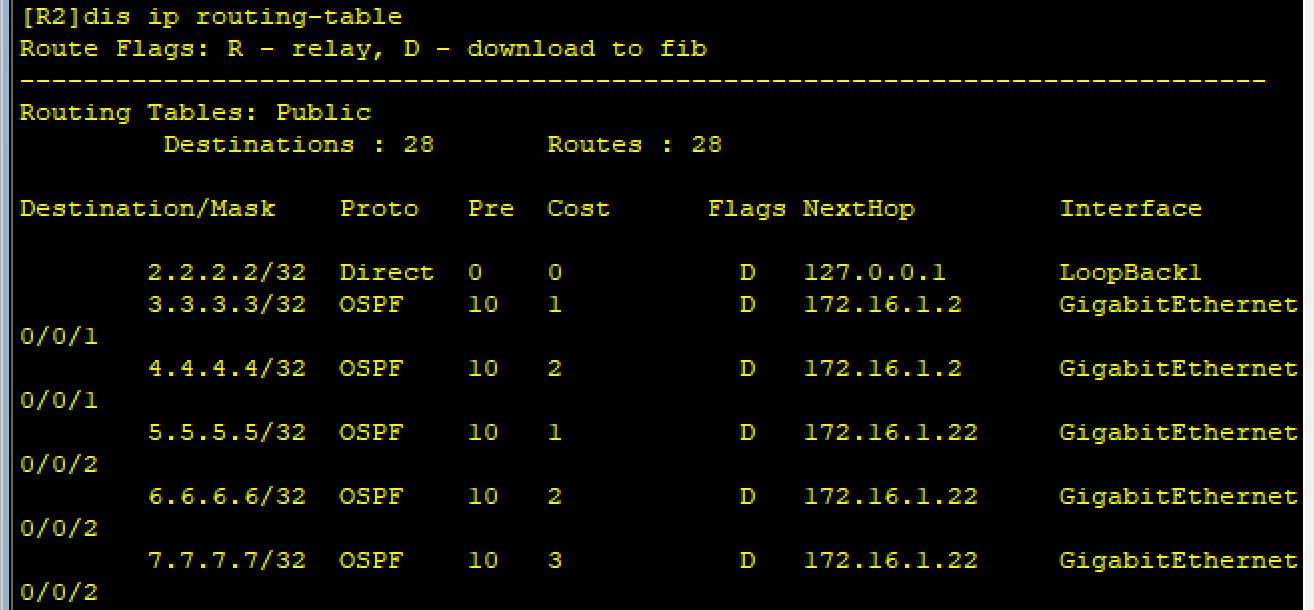

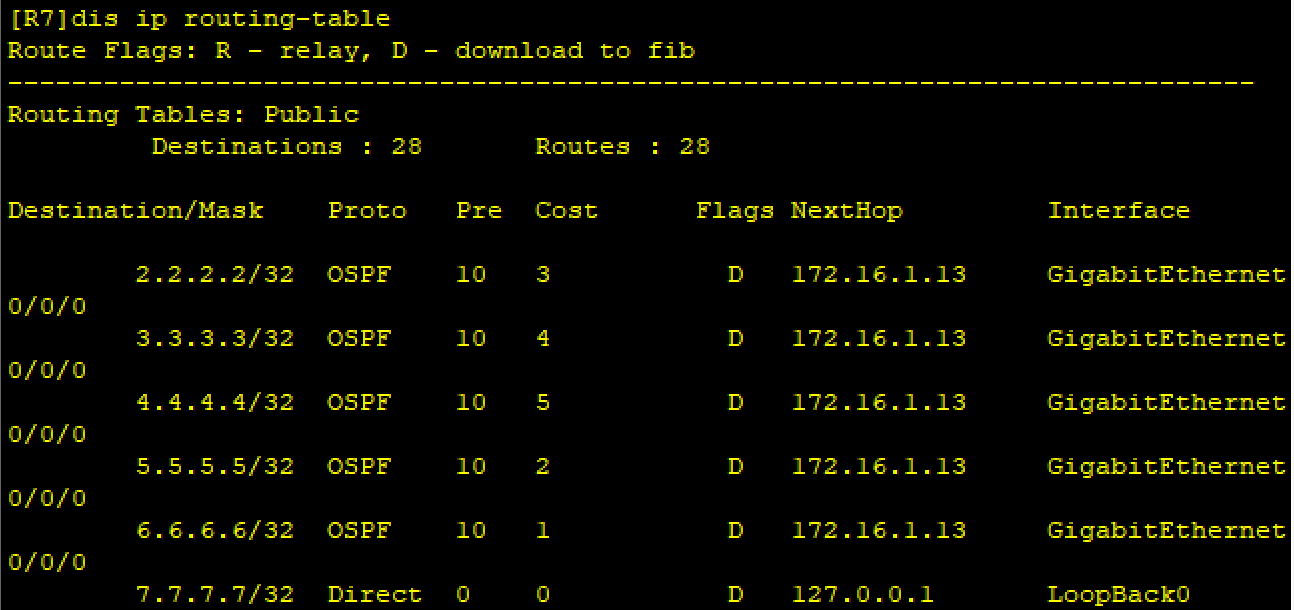

查看邻居关系：

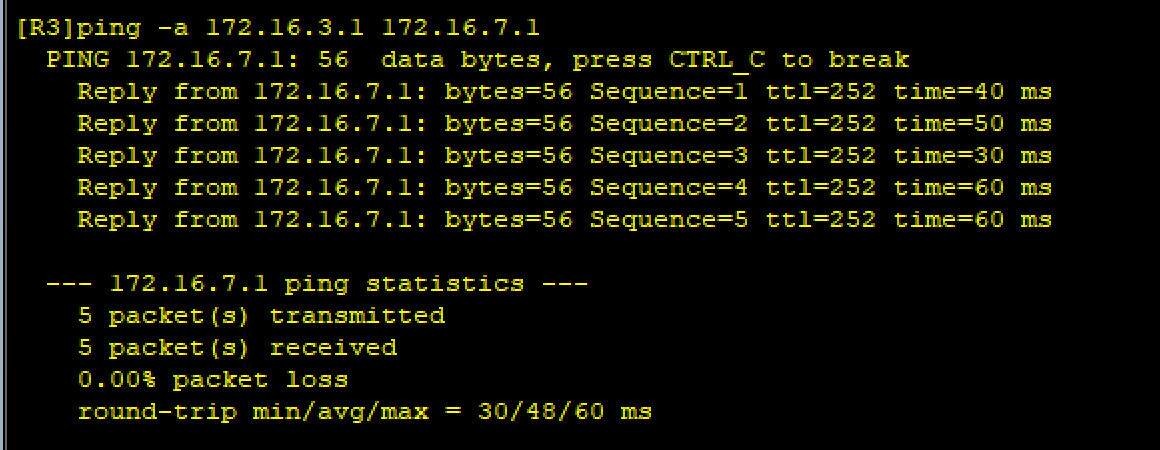

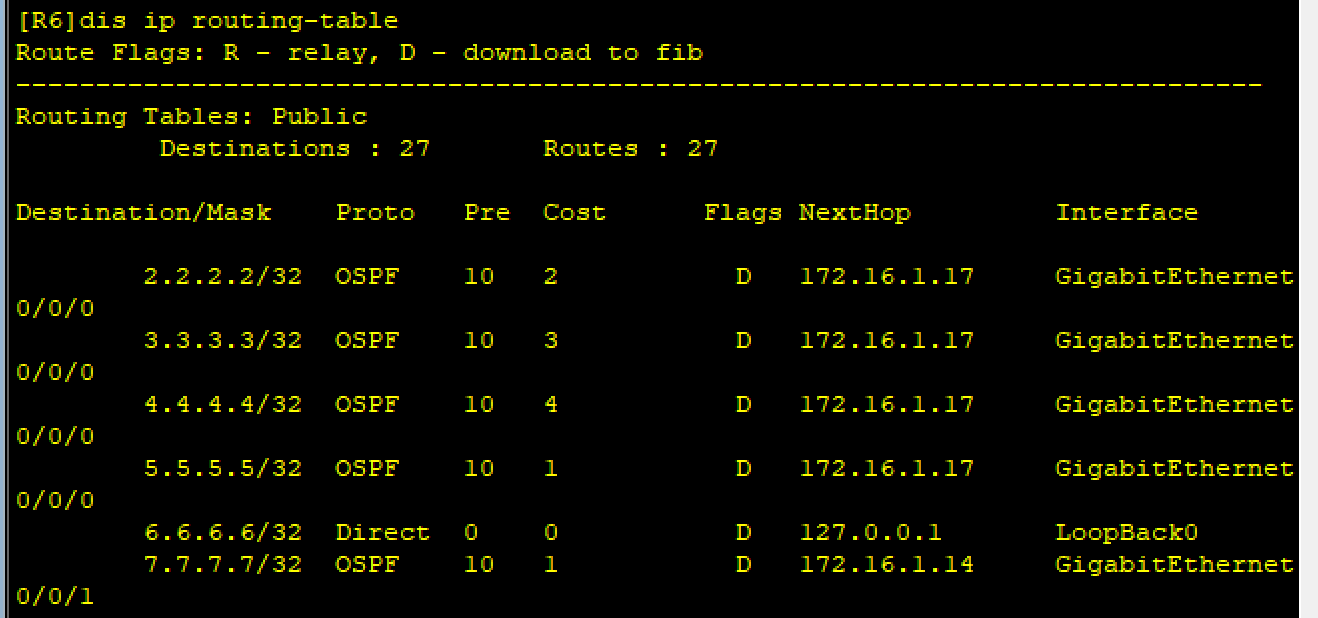

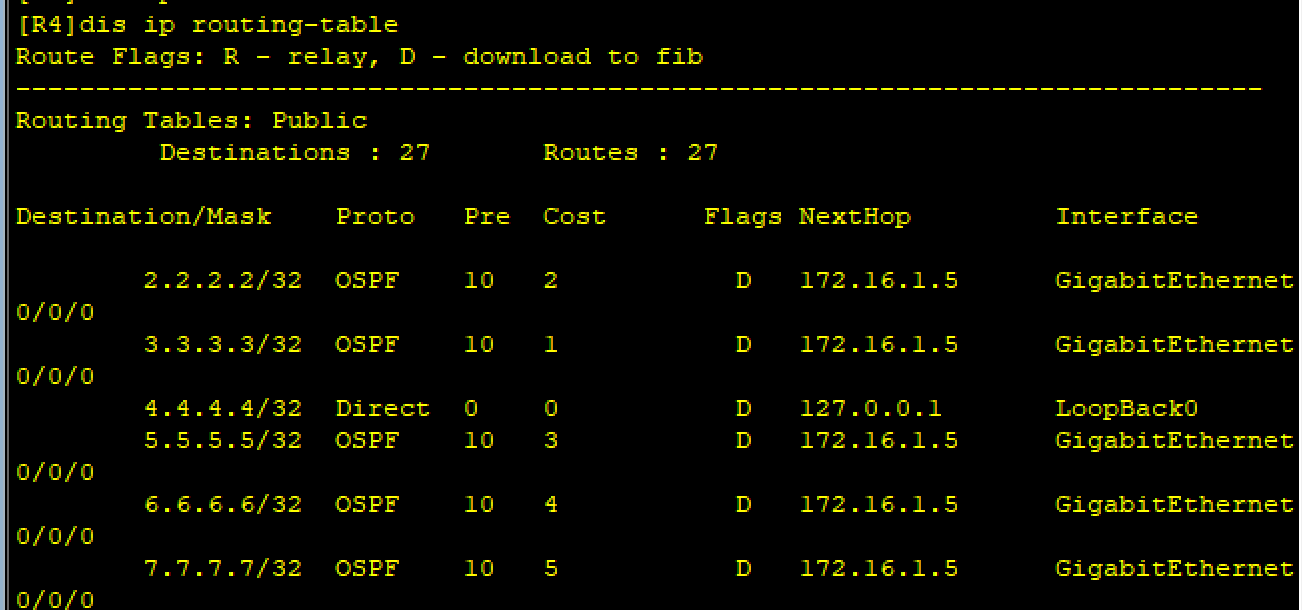

测试：

3、配置BGP协议

（1）AS 64512建邻

[R1]bgp 1
[R1-bgp]peer 12.1.1.2 as 2

[R2]bgp 64512
[R2-bgp]confederation id 2
[R2-bgp]confederation peer-as 64513----声明联盟
[R2-bgp]peer 12.1.1.1 as 1
[R2-bgp]peer 3.3.3.3 as 64512
[R2-bgp]peer 3.3.3.3 connect-interface l 1----修改更新源为环回口

[R2-bgp]peer 3.3.3.3 next-hop-local ----修改下一跳为本机

[R2-bgp]peer 172.16.1.22 as 64513
[R2-bgp]peer 172.16.1.22 next-hop-local

[R3]bgp 64512
[R3-bgp]confederation id 2
[R3-bgp]confederation peer-as 64513
[R3-bgp]peer 2.2.2.2 as 64512
[R3-bgp]peer 2.2.2.2 connect-interface l 0
[R3-bgp]peer 4.4.4.4 as 64512
[R3-bgp]peer 4.4.4.4 connect-interface l 0

[R4]bgp 64512
[R4-bgp]confederation id 2
[R4-bgp]confederation peer-as 64513
[R4-bgp]peer 3.3.3.3 as 64512
[R4-bgp]peer 3.3.3.3 con
[R4-bgp]peer 3.3.3.3 connect-interface l 0

（2）AS 64513建邻

[R5]bgp 64513
[R5-bgp]confederation id 2
[R5-bgp]confederation peer-as 64512

[R5-bgp]peer 172.16.1.21 as 64512
[R5-bgp]peer 172.16.1.21 next-hop-local
[R5-bgp]peer 6.6.6.6 as 64513
[R5-bgp]peer 6.6.6.6 connect-interface l 0
[R5-bgp]peer 6.6.6.6 next-hop-local

R6
[R6]bgp 64513
[R6-bgp]confederation id 2
[R6-bgp]confederation peer-as 64512
[R6-bgp]peer 5.5.5.5 as 64513
[R6-bgp]peer 5.5.5.5 connect-interface l 0
[R6-bgp]peer 7.7.7.7 as 64513
[R6-bgp]peer 7.7.7.7 connect-interface l 0

R7
[R7]bgp 64513
[R7-bgp]confederation id 2
[R7-bgp]peer 6.6.6.6 as 64513
[R7-bgp]peer 6.6.6.6 connect-interface l 0
[R7-bgp]peer 6.6.6.6 next-hop-local
[R7-bgp]peer 34.1.1.2 as 3

[R8]bgp 3
[R8-bgp]peer 34.1.1.1 as 2

（3）配置路由反射器

[R3]bgp 64512

[R3-bgp]peer 2.2.2.2 reflect-client

[R3-bgp]peer 4.4.4.4 reflect-client

[R6]bgp 64513
[R6-bgp]peer 5.5.5.5 reflect-client
[R6-bgp]peer 7.7.7.7 reflect-client

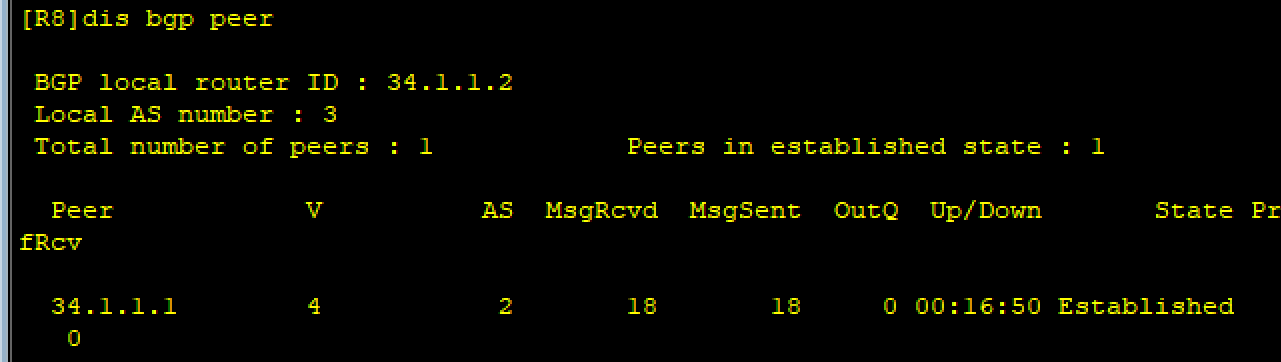

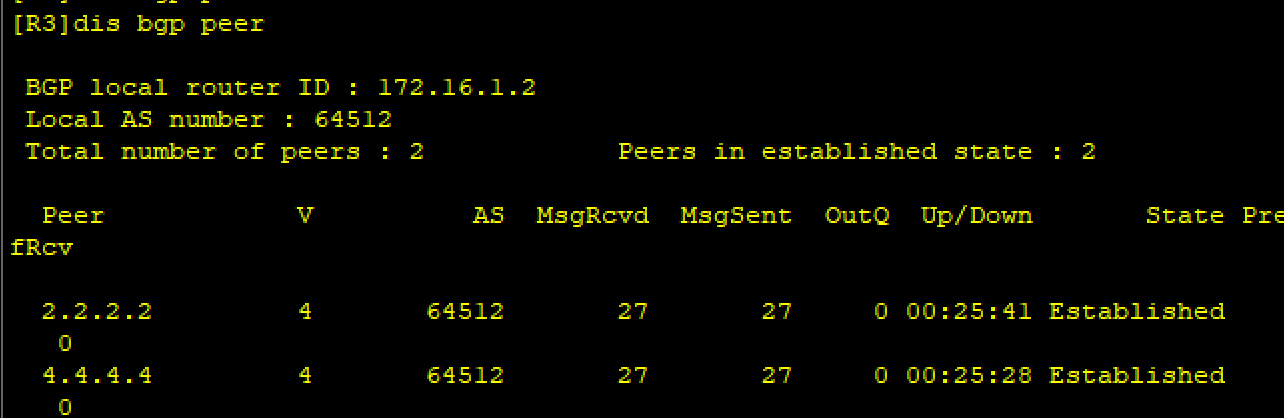

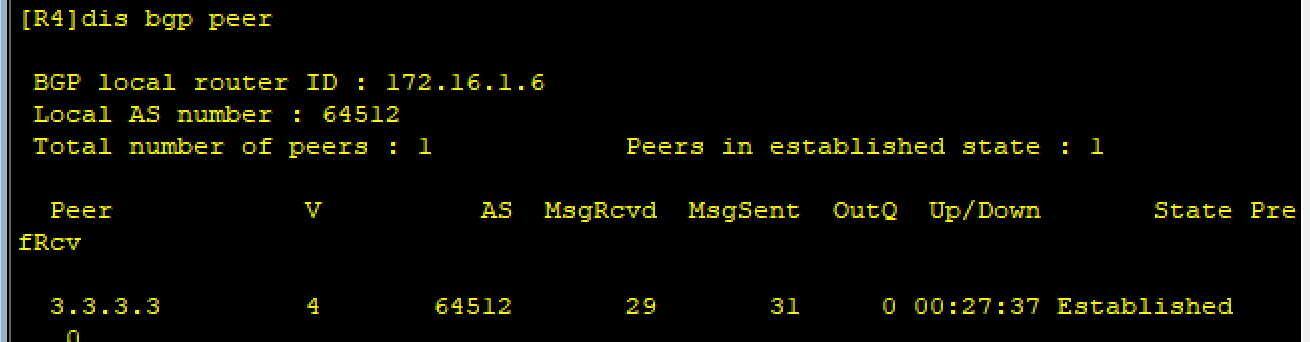

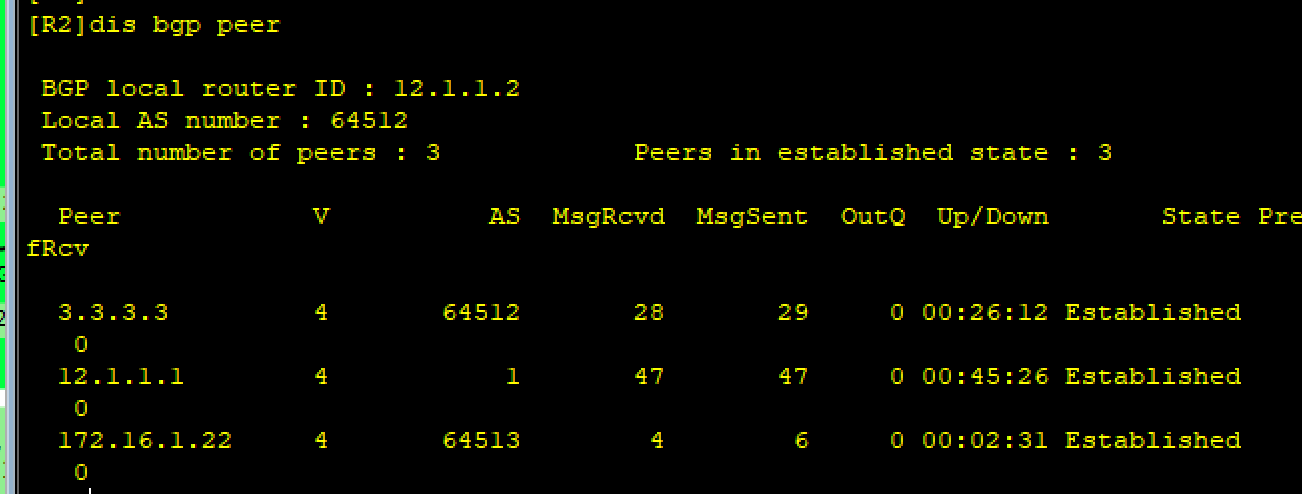

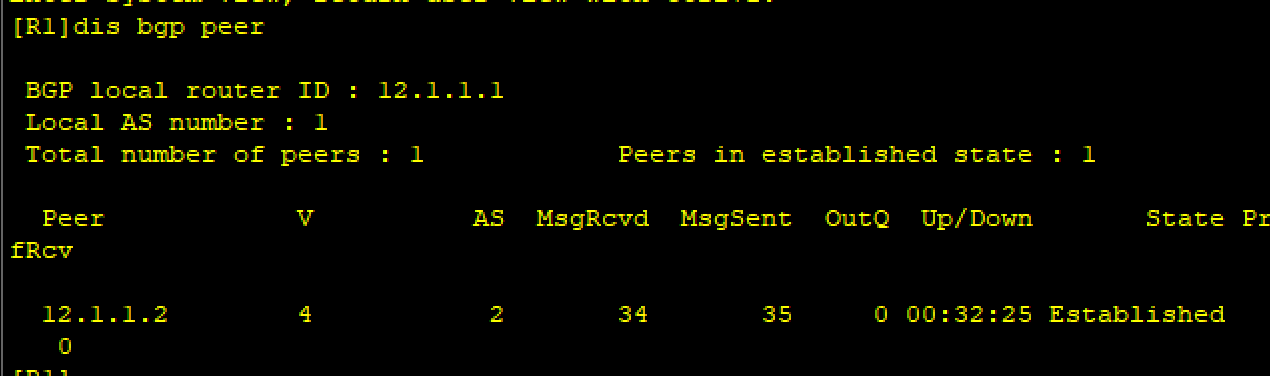

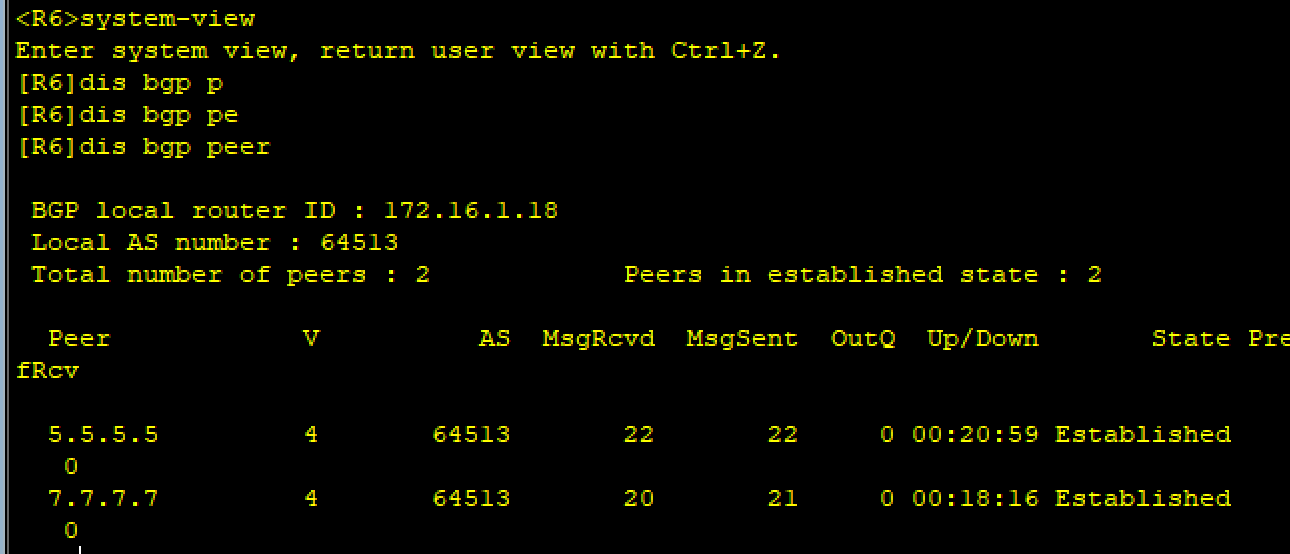

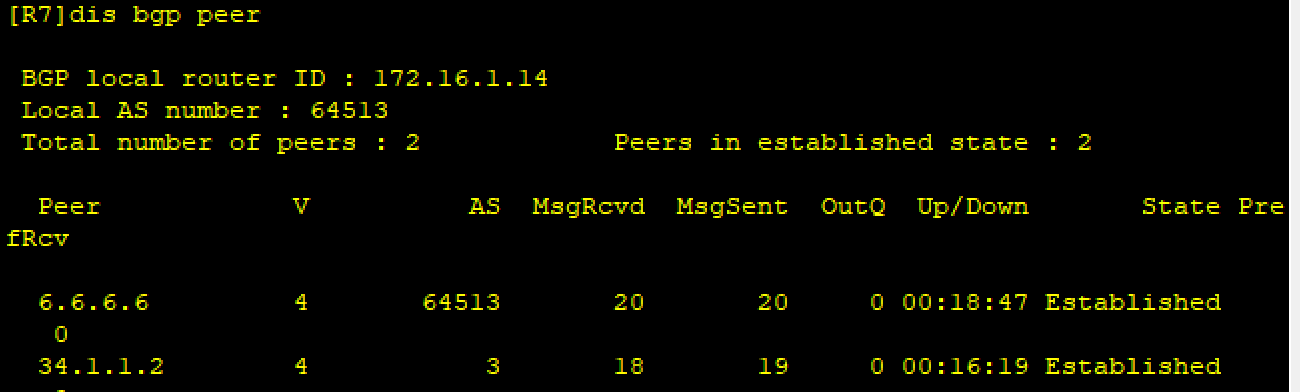

查看：

（4）宣告业务网段

[R3]bgp 64512
[R3-bgp]network 172.16.3.0 24

[R4]bgp 64512
[R4-bgp]net
[R4-bgp]network 172.16.4.0 24

[R5]bgp 64513
[R5-bgp]network 172.16.5.0 24

[R6]bgp 64513
[R6-bgp]network 172.16.6.0 24

[R7]bgp 64513
[R7-bgp]network 172.16.7.0 24

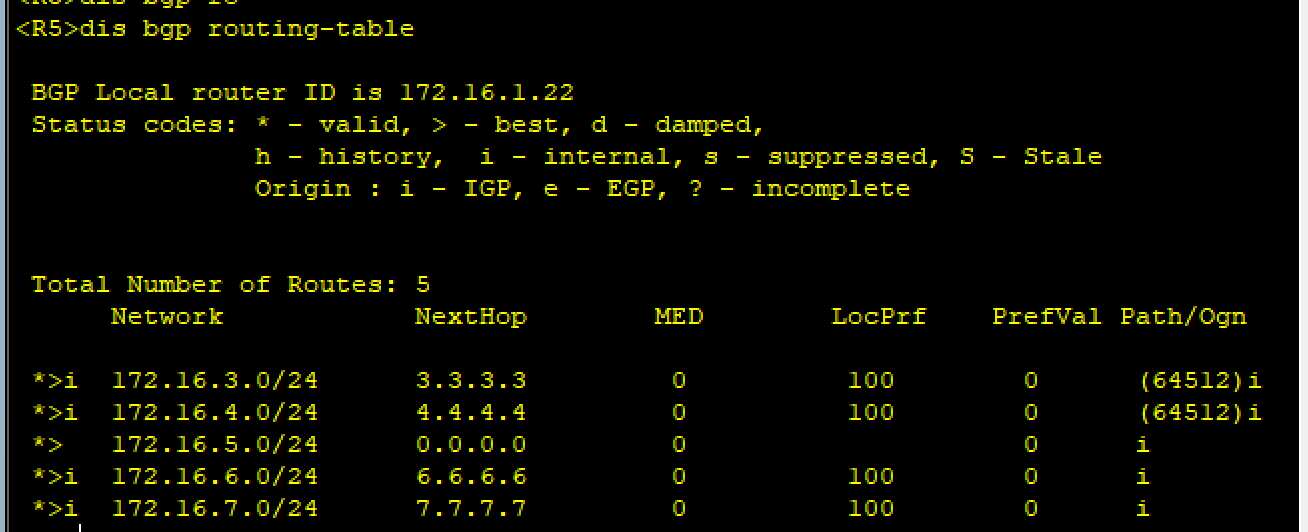

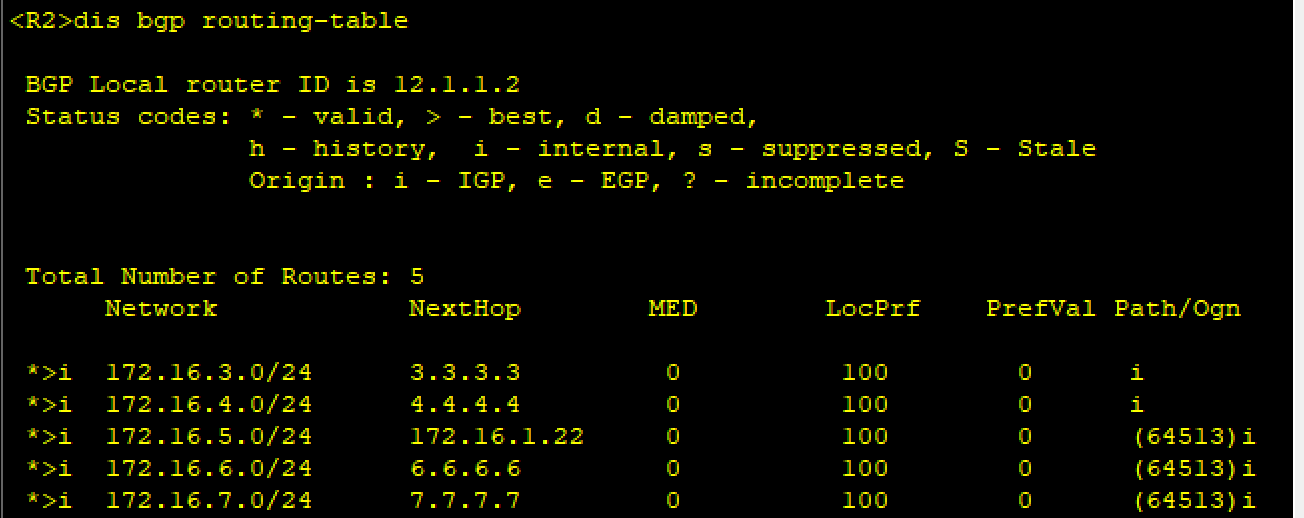

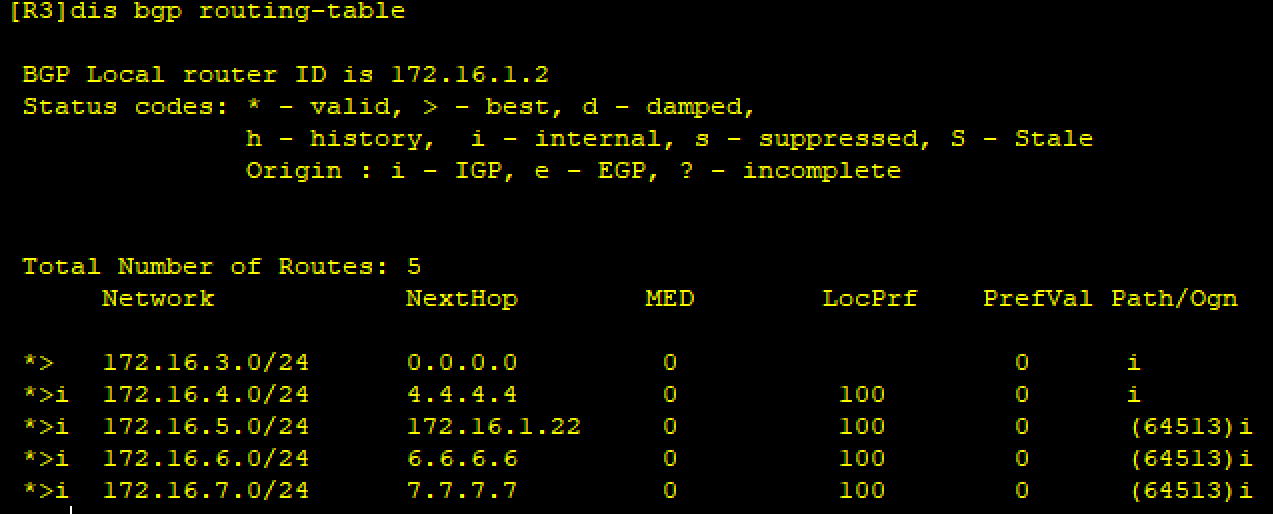

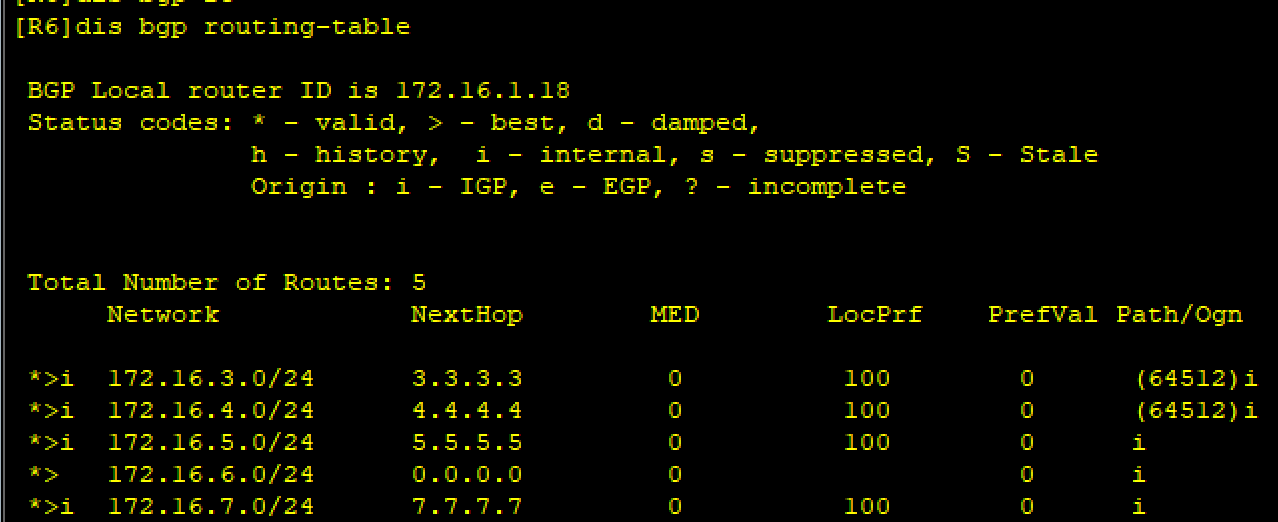

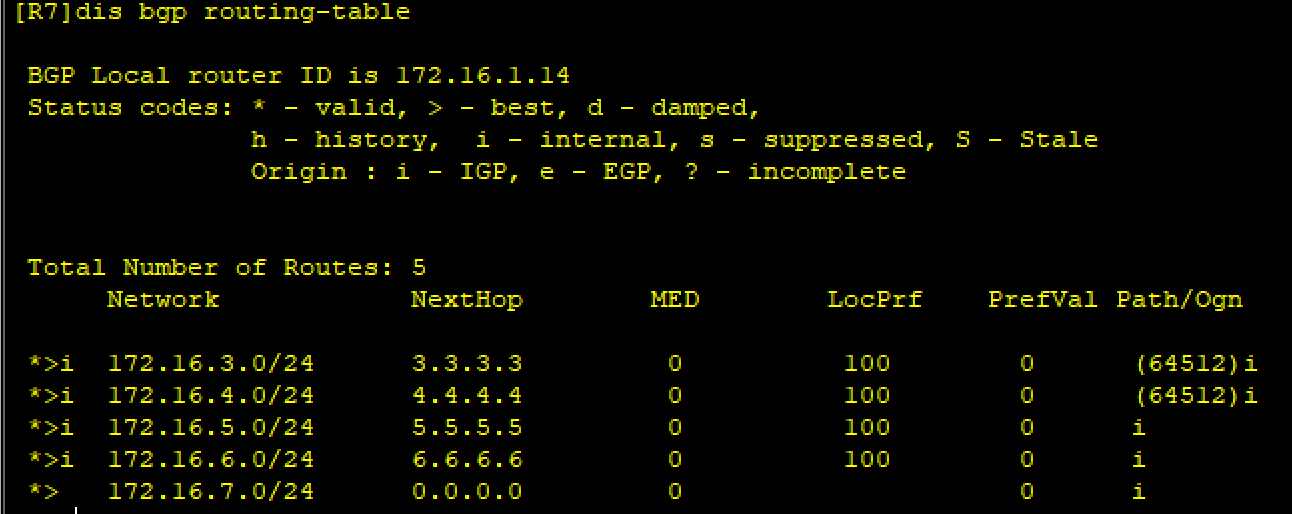

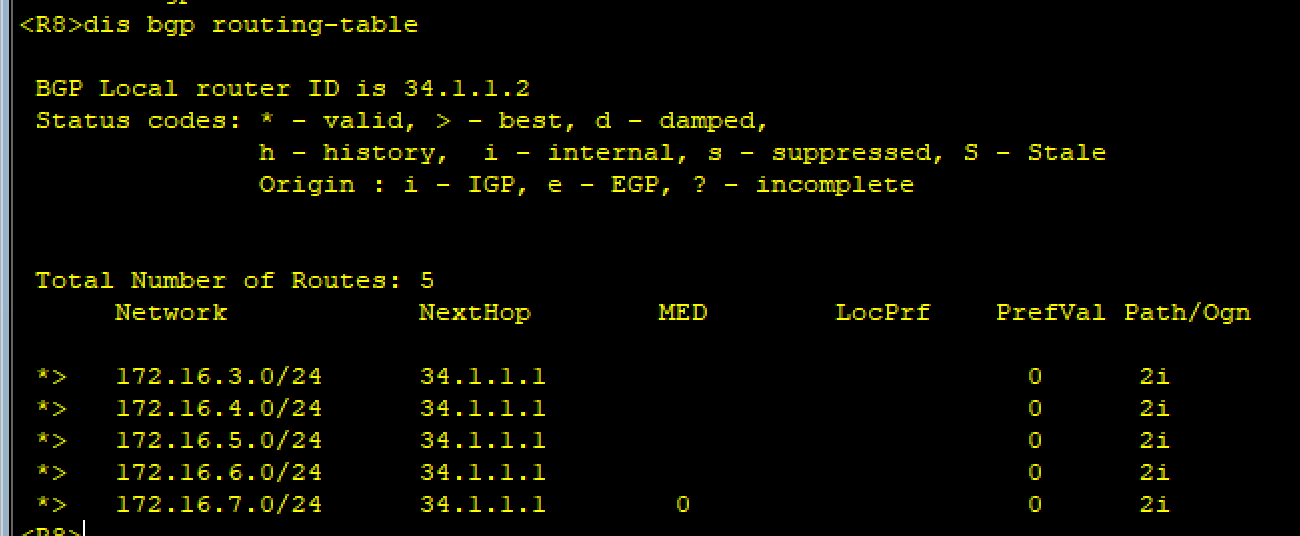

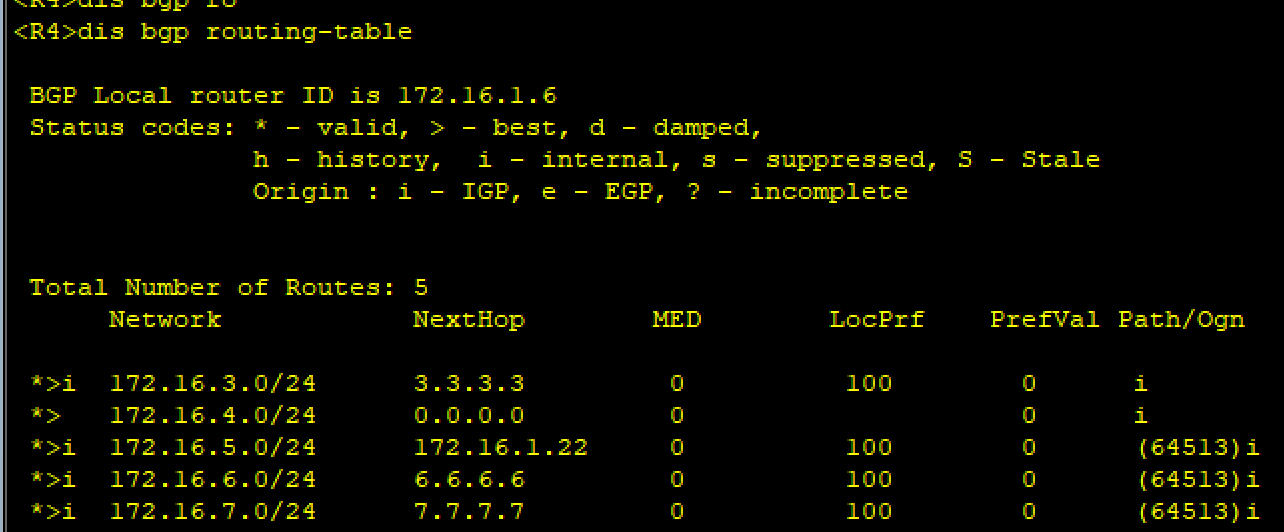

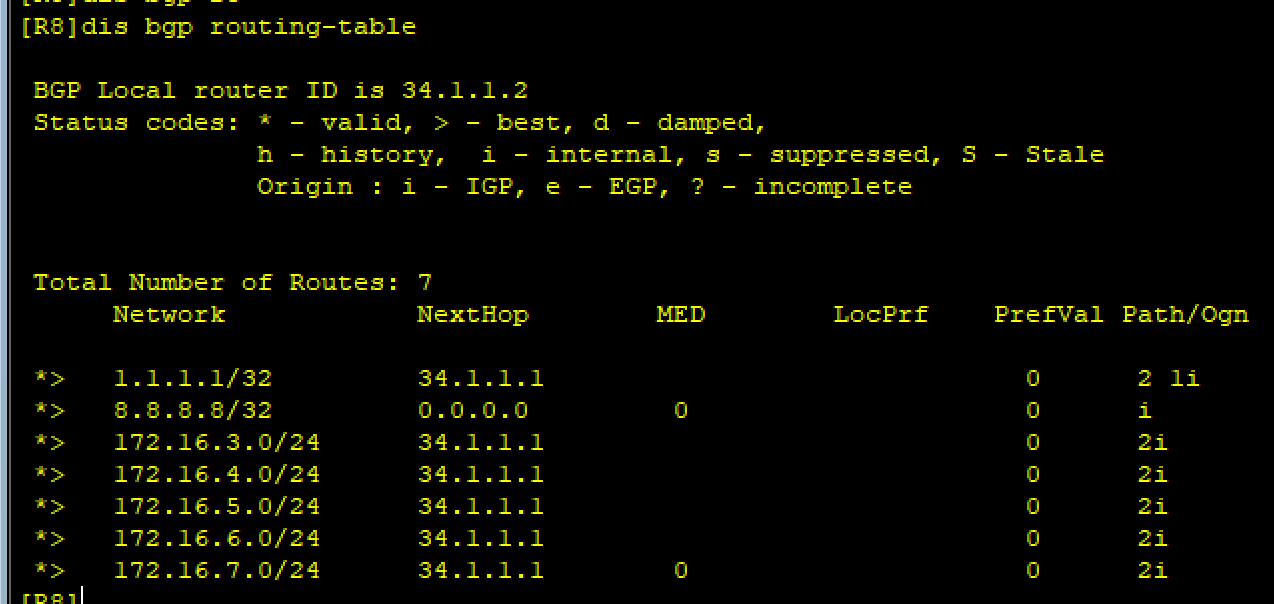

查看：

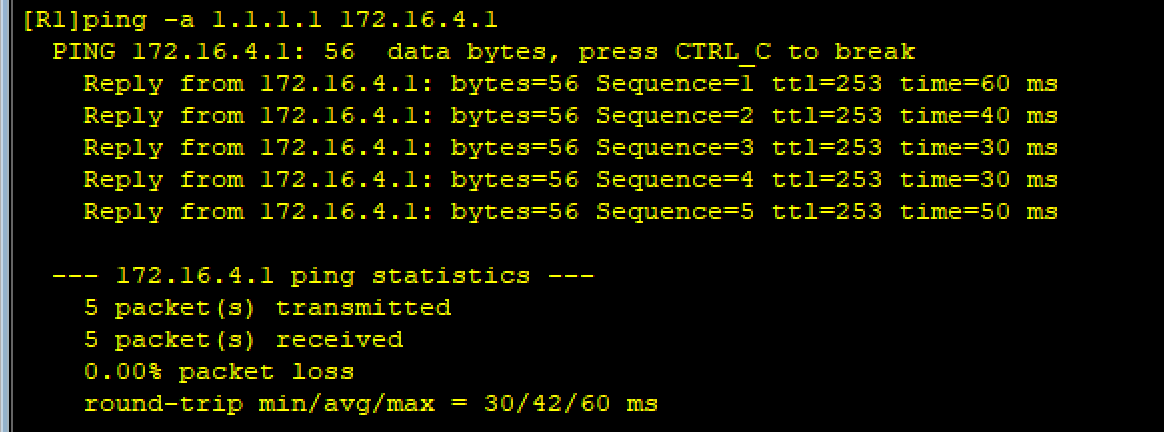

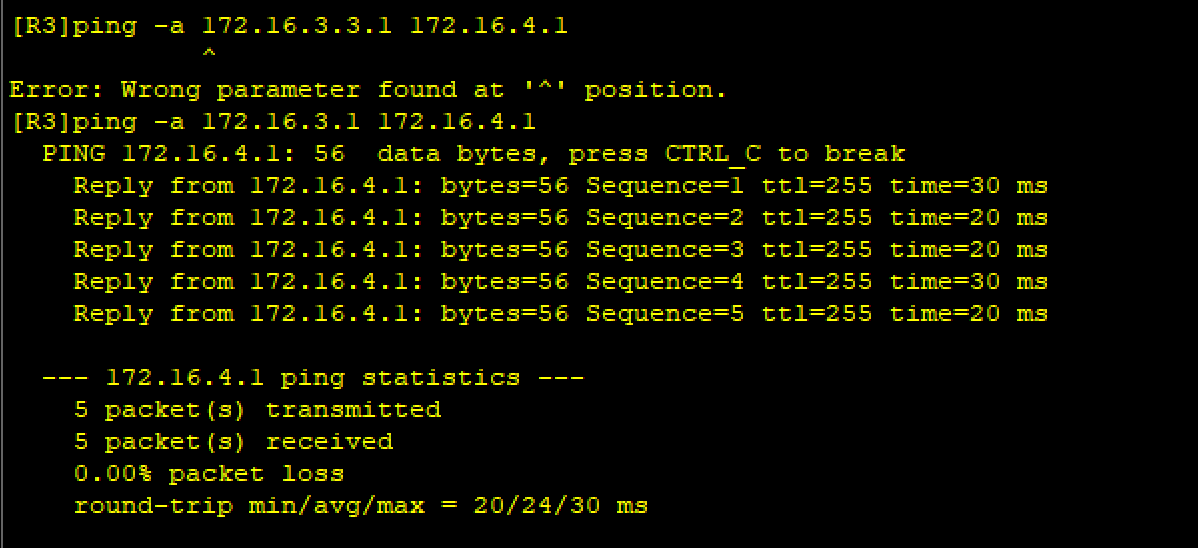

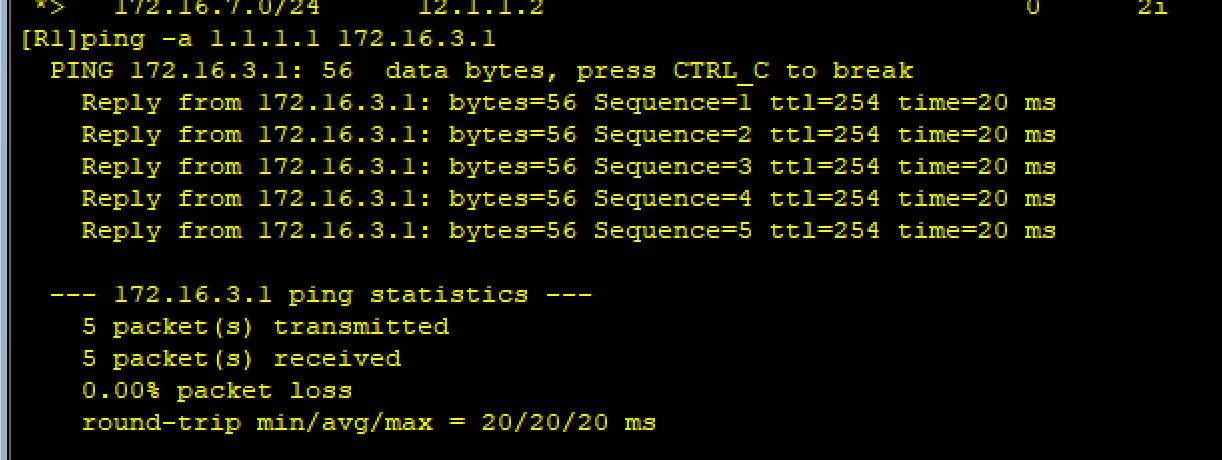

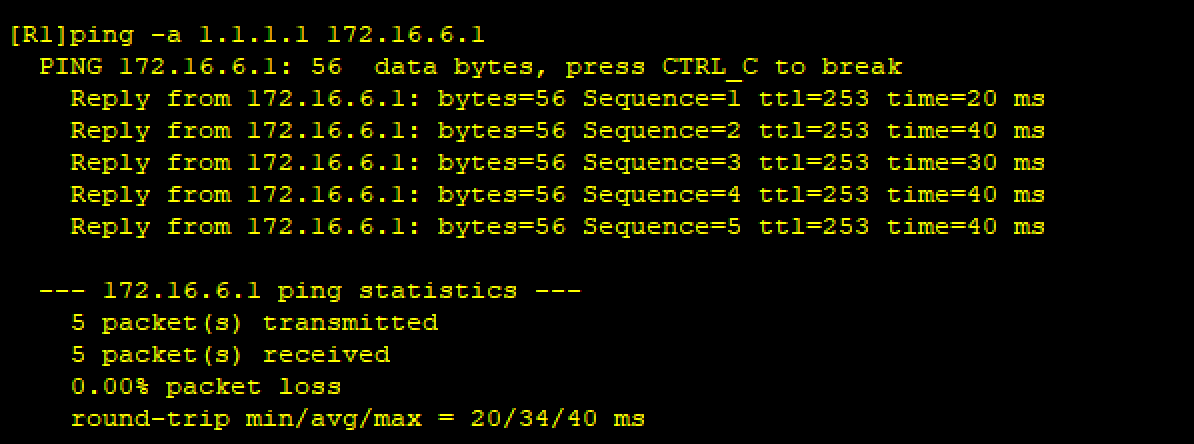

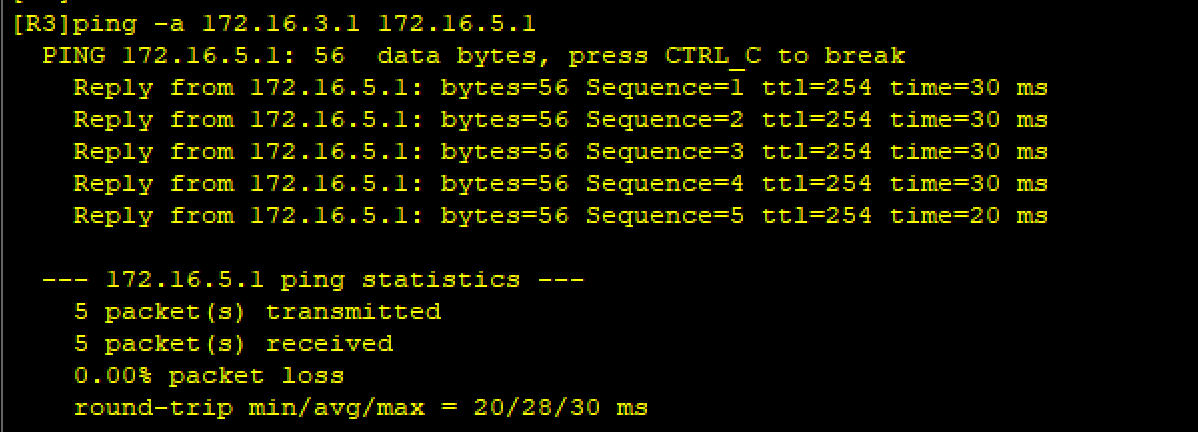

测试：

先宣告测试地址

[R1]bgp 1
[R1-bgp]network 1.1.1.1 32

[R8]bgp 3
[R8-bgp]network 8.8.8.8 32

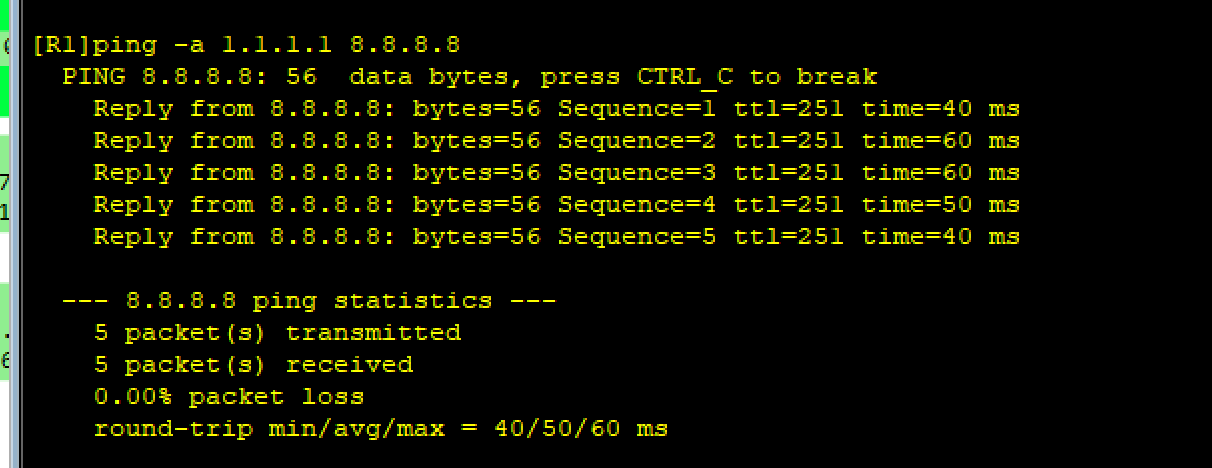

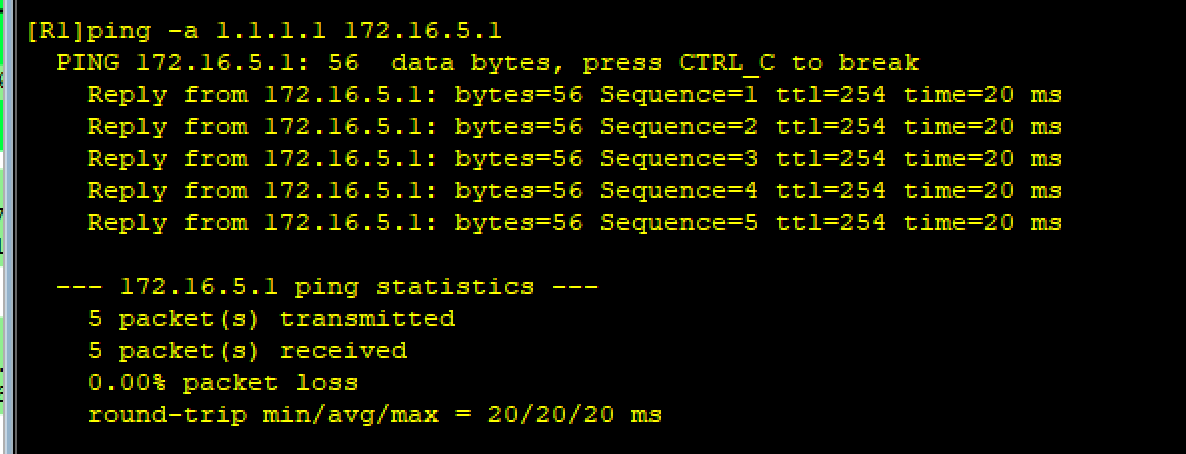

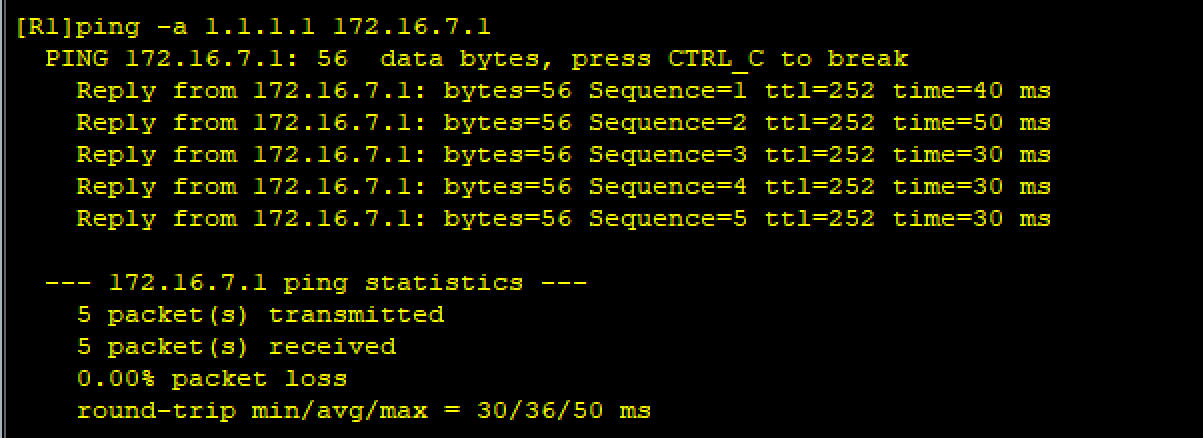

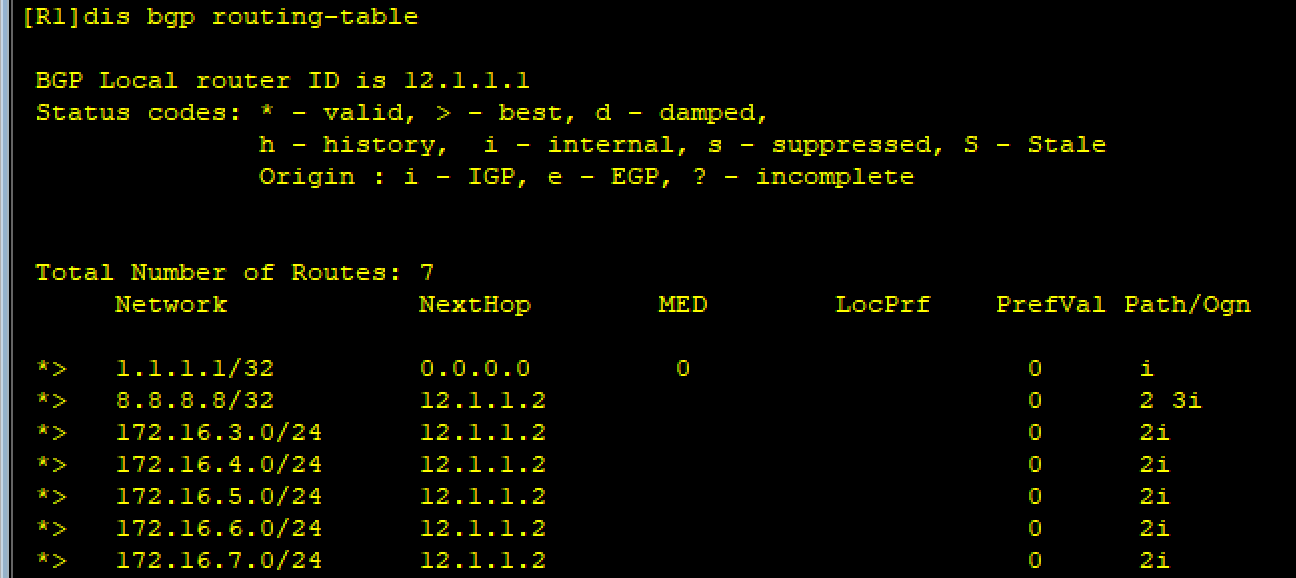

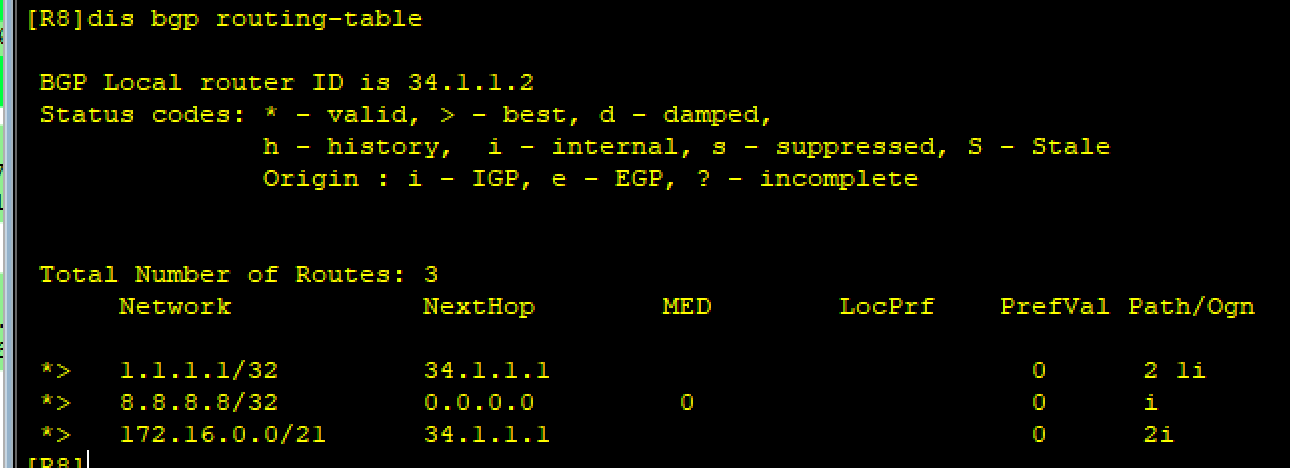

查看：

4、聚合

手动聚合+防环

[R2]bgp 64512
[R2-bgp]aggregate 172.16.0.0 21 detail-suppressed as-set ----聚合+防环

[R7]bgp 64513
[R7-bgp]aggregate 172.16.0.0 21 detail-suppressed as-set

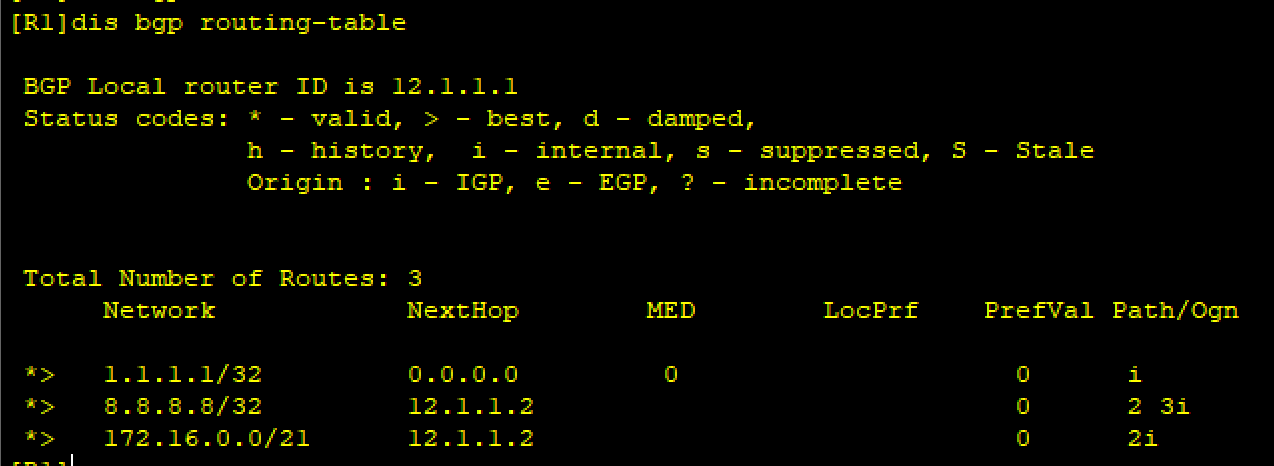

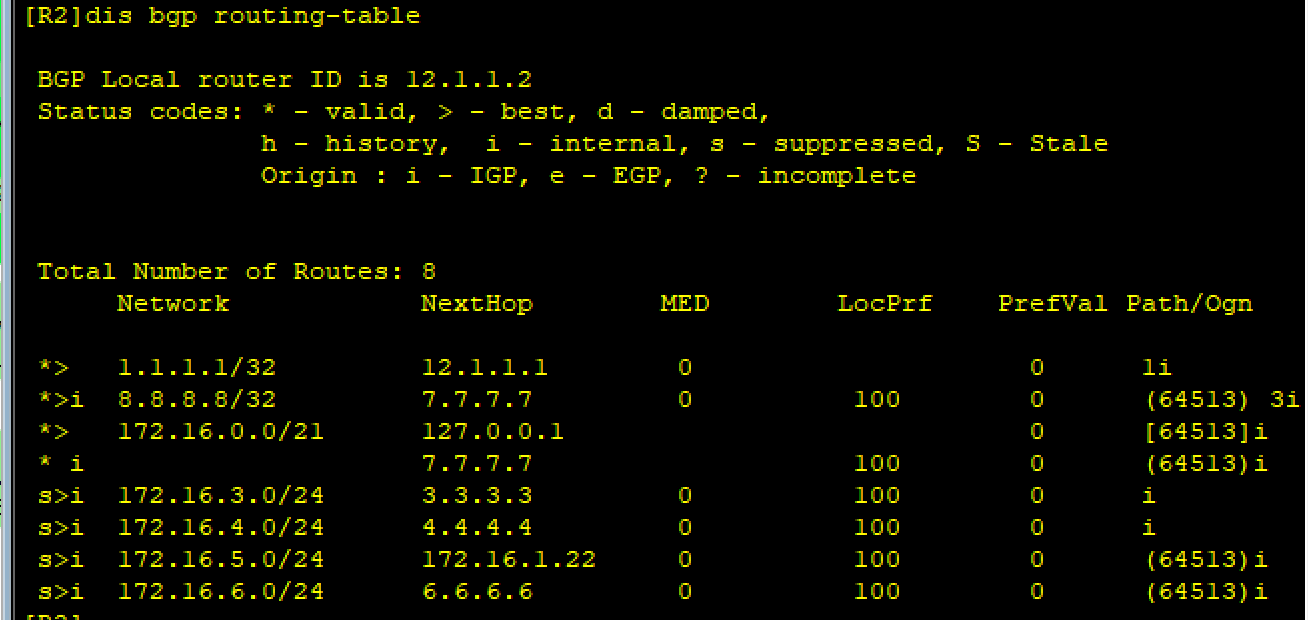

查看：

5、做路由策略修改下一跳（可选不做）

R2
[R2]route-policy aa permit node 10
[R2-route-policy]apply ip-address next-hop 7.7.7.7

[R2]bgp 64512
[R2-bgp]aggregate 172.16.0.0 255.255.248.0 as-set detail-suppressed attribute-po
licy aa----调用属性策略

[R2]route-policy aa permit nod 20----写空接点放行其他人

查看：

6、路由引入----让192.168.1.0和192.168.2.0能够ping通

方法一：

做路由策略
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1]route-policy aa permit node 10
[R1-route-policy]if-match acl 2000

邻居调用策略

[R1]bgp 1
[R1-bgp]import-route direct route-policy aa

[R8]acl 2000
[R8-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255
[R8]route-policy bb permit node 10
[R8-route-policy]if-match acl 2000
[R8]bgp 3
[R8-bgp]import-route direct route-policy bb

方法二：配置隧道地址，使R1,R8业务网段可以互访

R1
[R1lint Tunnel 0/0/0
[R1-Tunnel0/0/0lip add 10.1.1.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre
[R1-Tunnel0/0/0]source 1.1.1.1
[R1-Tunnel0/0/0]destination 8.8.8.8
[R1]ip route-static 192.168.2.0 24 Tunnel 0/0/0

R8
[R8]int Tunnel 0/0/0
[R8-Tunnel0/0/0]ip add 10.1.1.2 24
[R8-Tunnel0/0/0]tunnel-protocol gre
[R8-Tunnel0/0/0]source 8.8.8.8
[R8-Tunnel0/0/0]destination 1.1.1.1
[R8]ip route-static 192.168.1.0 24 Tunnel 0/0/0

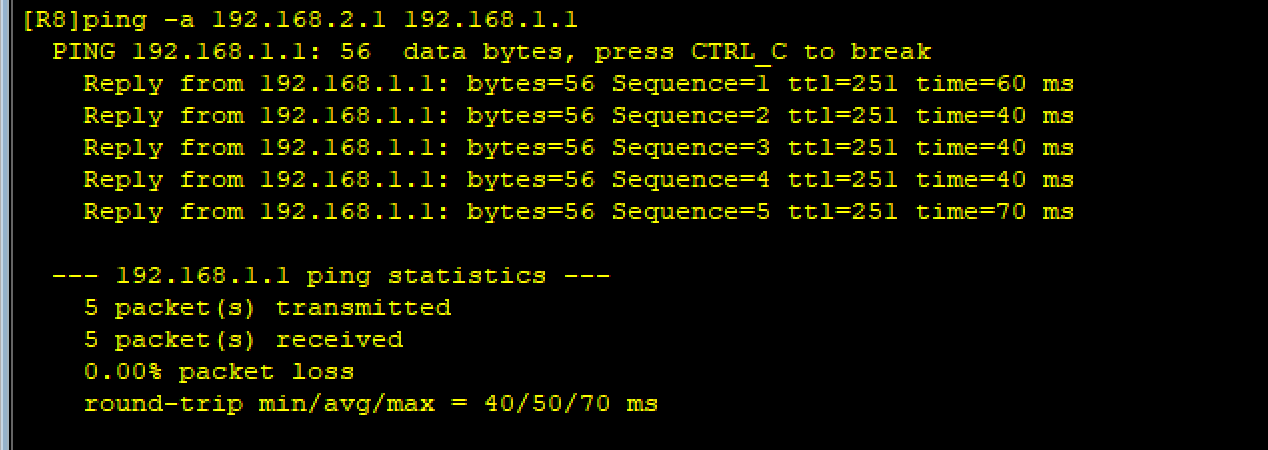

测试：
