STM32实现LED闪烁

一、熟悉STM32

STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器，在嵌入式领域应用极为广泛。
STM32的主流为STM32F1系列，其内核为ARM Cortex-M3，主频为72MHz.

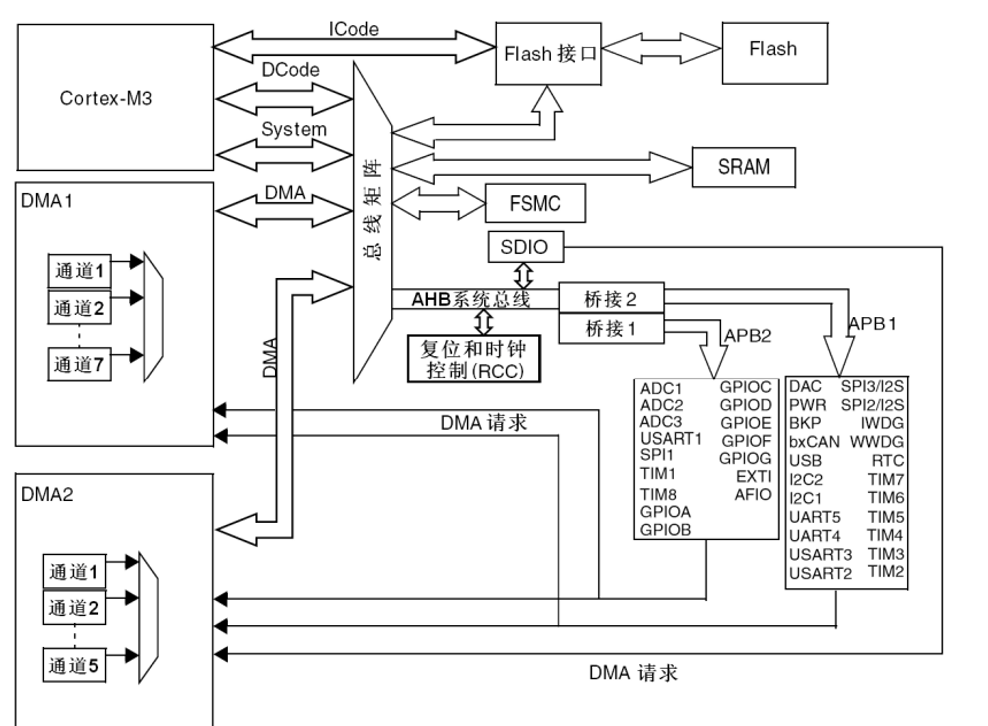

系统结构：

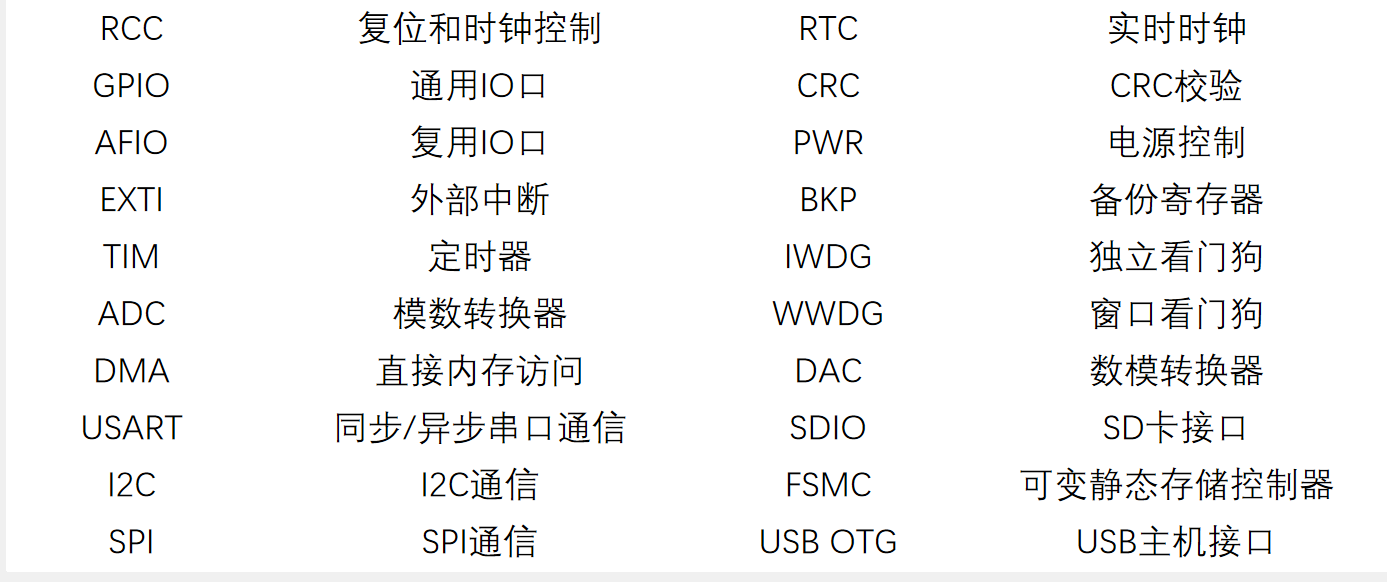

片上外设资源(常用)：

二、GPIO的八种工作模式

GPIO（General Purpose Input Output）：通用输入输出口。
引脚电平：0V~3.3V。
输出模式下可控制端口输出高低电平。
输入模式下可读取端口的高低电平或电压。

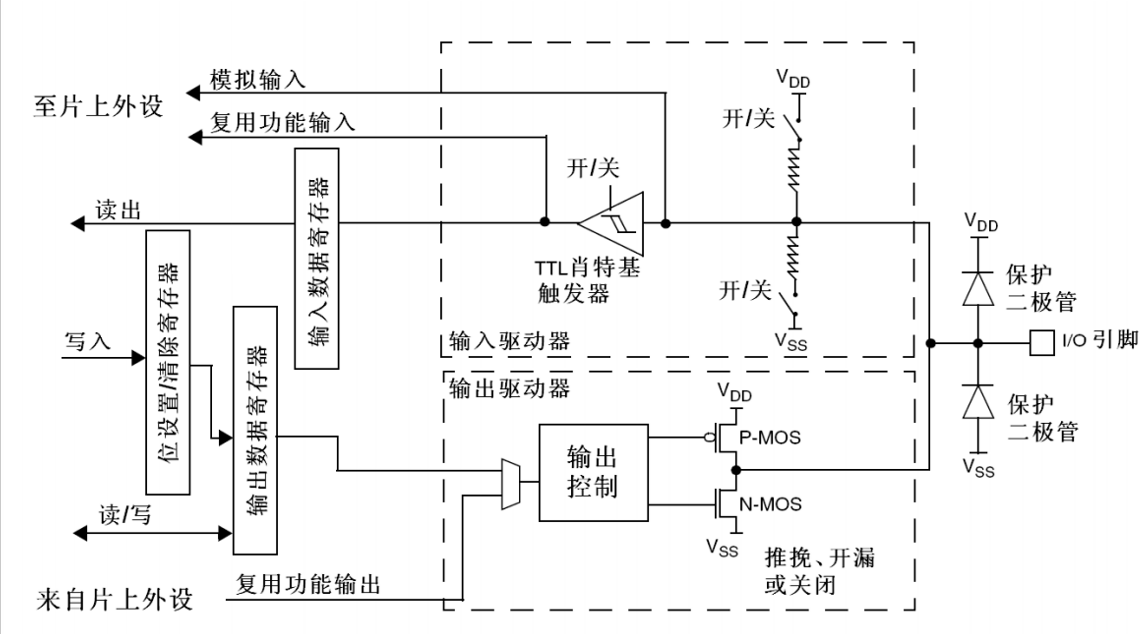

IO口的基本结构；

GPIO的八种工作模式：

三、LED的代码实现

LED：发光二极管，正向通电点亮，反向通电不亮.

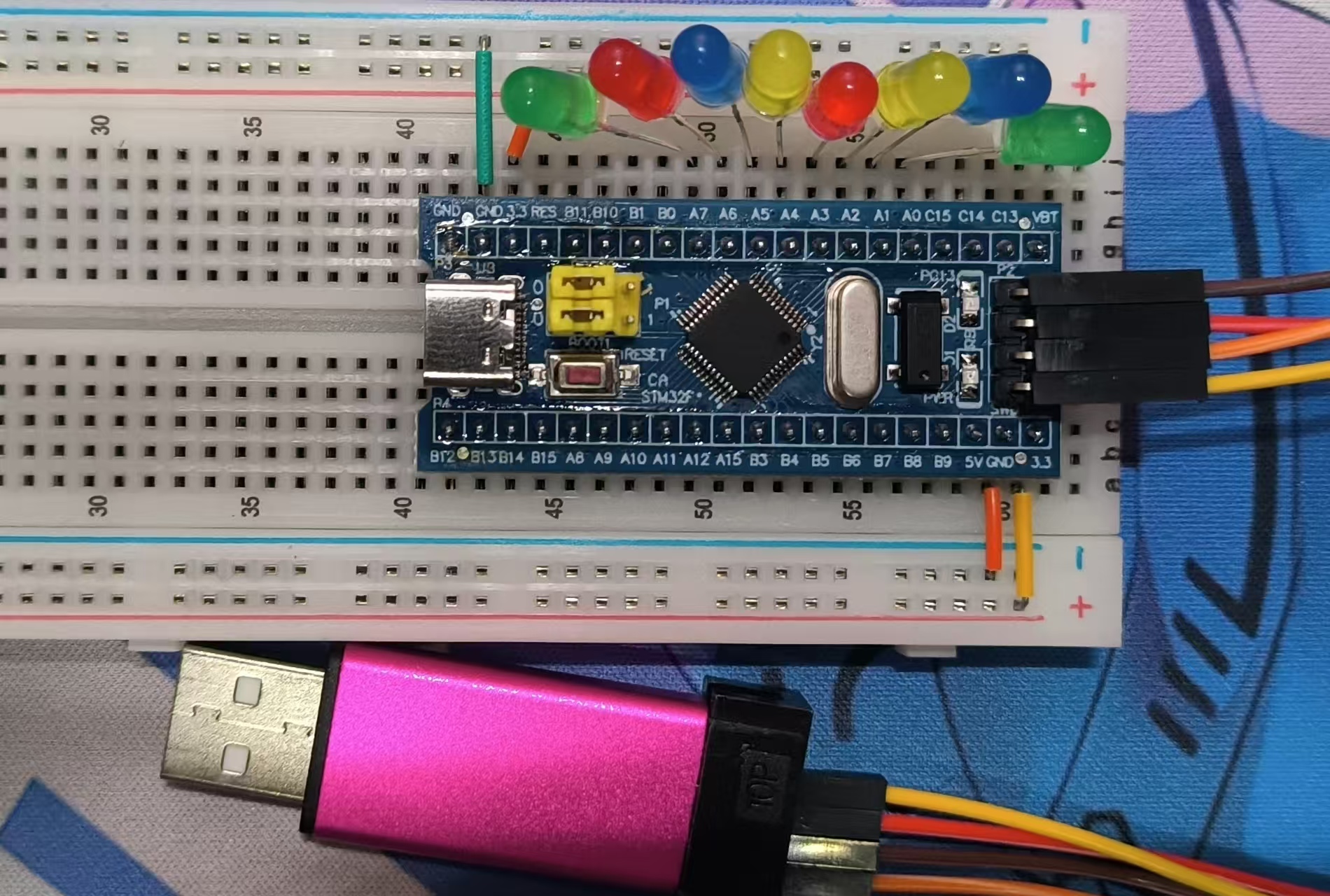

实物图连接：

源码：
main.c

#include "stm32f10x.h"
#include "Delay.h"

int main(void)
{
	//使能GPIOA时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//定义GPIOA结构体
	GPIO_InitTypeDef GPIO_InitStruct;
	//结构体成员
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_All;
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
	//调用 GPIO_Init 函数初始化 GPIOA
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	while(1)
	{
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0008);	//0000 0000 0000 1000
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0001 0000
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0020);	//0000 0000 0010 0000
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0040);	//0000 0000 0100 0000
		Delay_ms(100);
		GPIO_Write(GPIOA, ~0x0080);	//0000 0000 1000 0000
		Delay_ms(100);
	}
}

Delay.c

#include "stm32f10x.h"

/**
  * @brief  微秒级延时
  * @param  xus 延时时长，范围：0~233015
  * @retval 无
  */
void Delay_us(uint32_t xus)
{
	SysTick->LOAD = 72 * xus;				//设置定时器重装值
	SysTick->VAL = 0x00;					//清空当前计数值
	SysTick->CTRL = 0x00000005;				//设置时钟源为HCLK，启动定时器
	while(!(SysTick->CTRL & 0x00010000));	//等待计数到0
	SysTick->CTRL = 0x00000004;				//关闭定时器
}

/**
  * @brief  毫秒级延时
  * @param  xms 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_ms(uint32_t xms)
{
	while(xms--)
	{
		Delay_us(1000);
	}
}

/**
  * @brief  秒级延时
  * @param  xs 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_s(uint32_t xs)
{
	while(xs--)
	{
		Delay_ms(1000);
	}
}
