pcs7硬件组态（一）

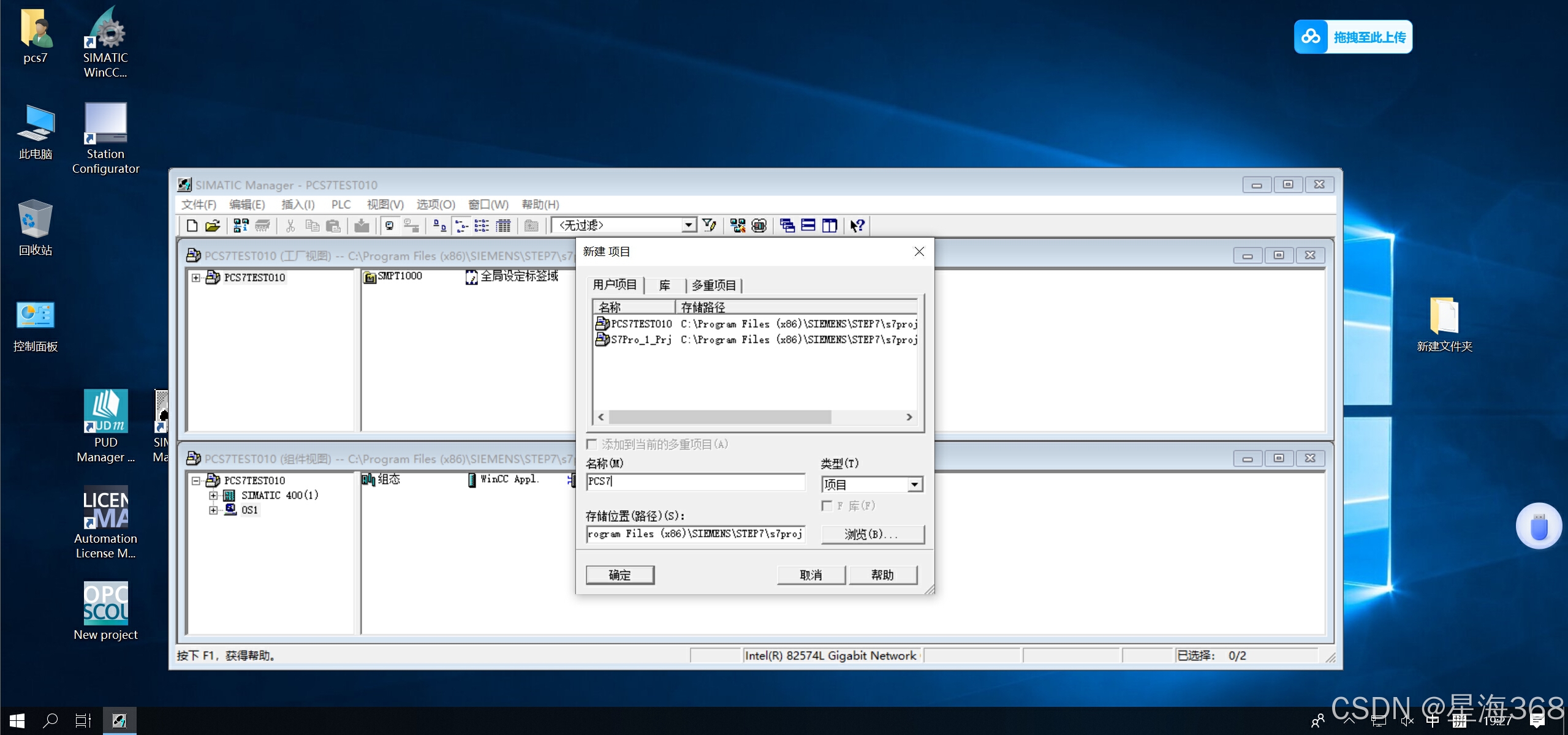

1.创建文件



文件命名随便取

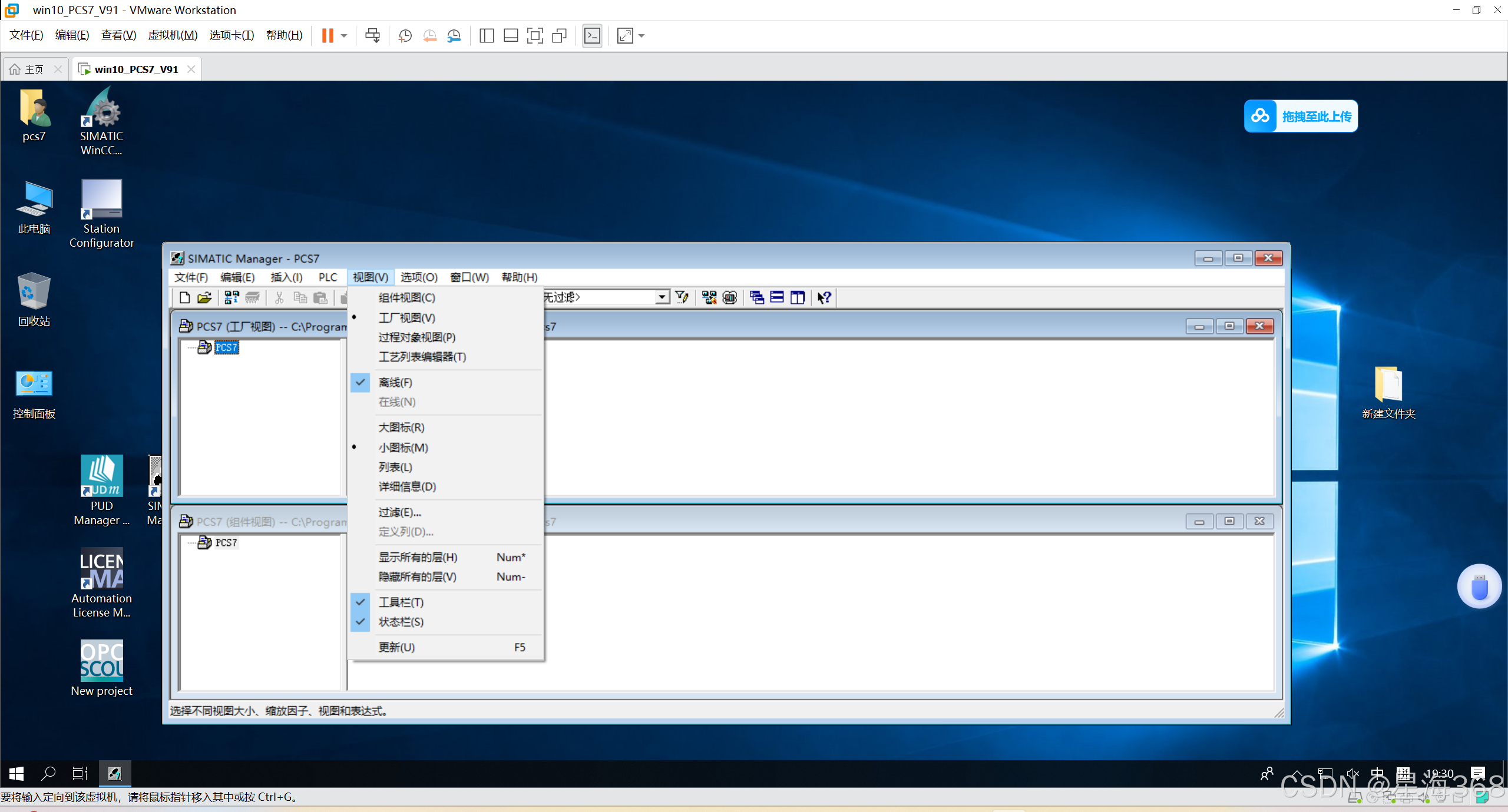

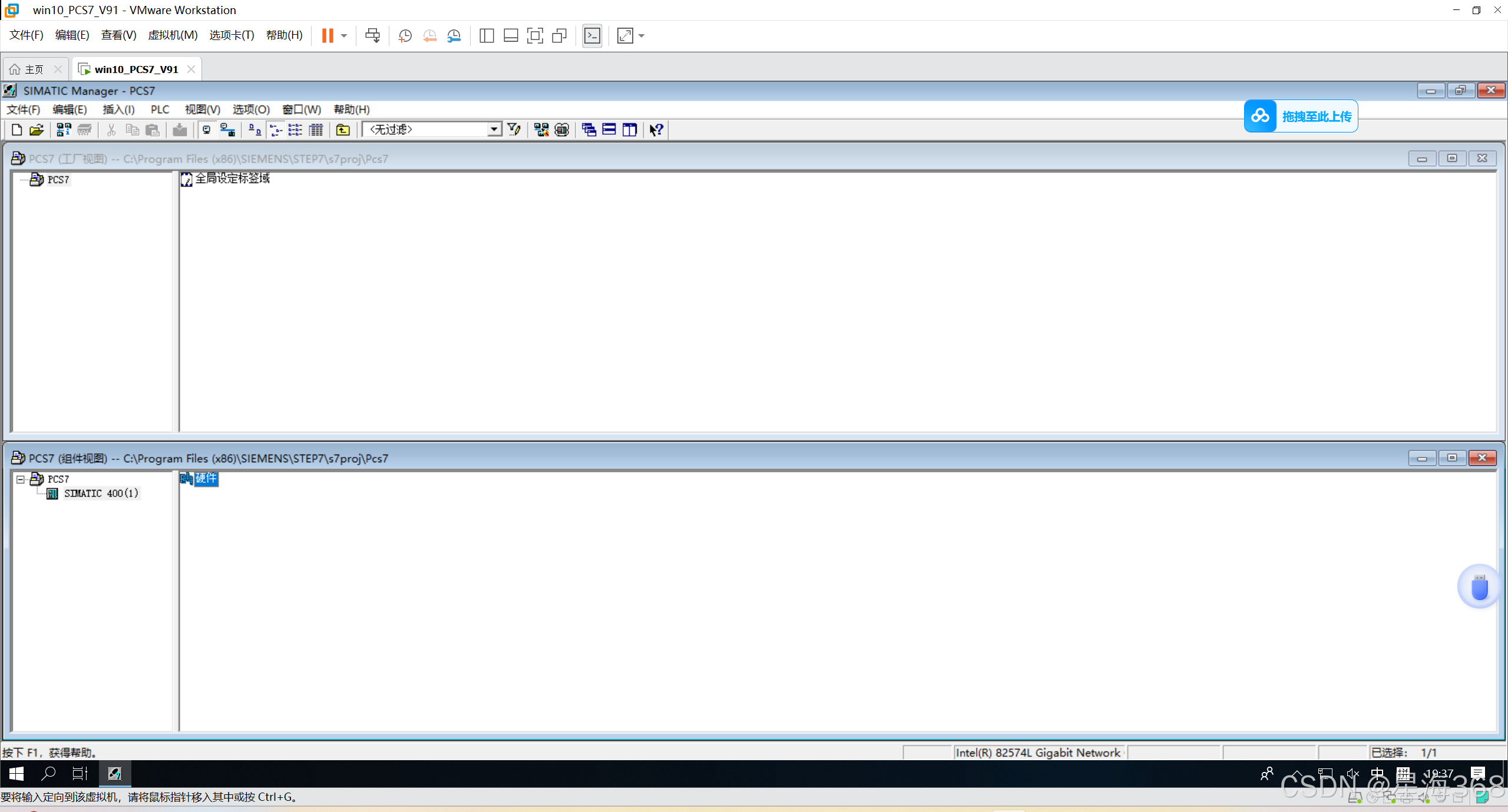

2.创建工厂试图

3.AS硬件组态

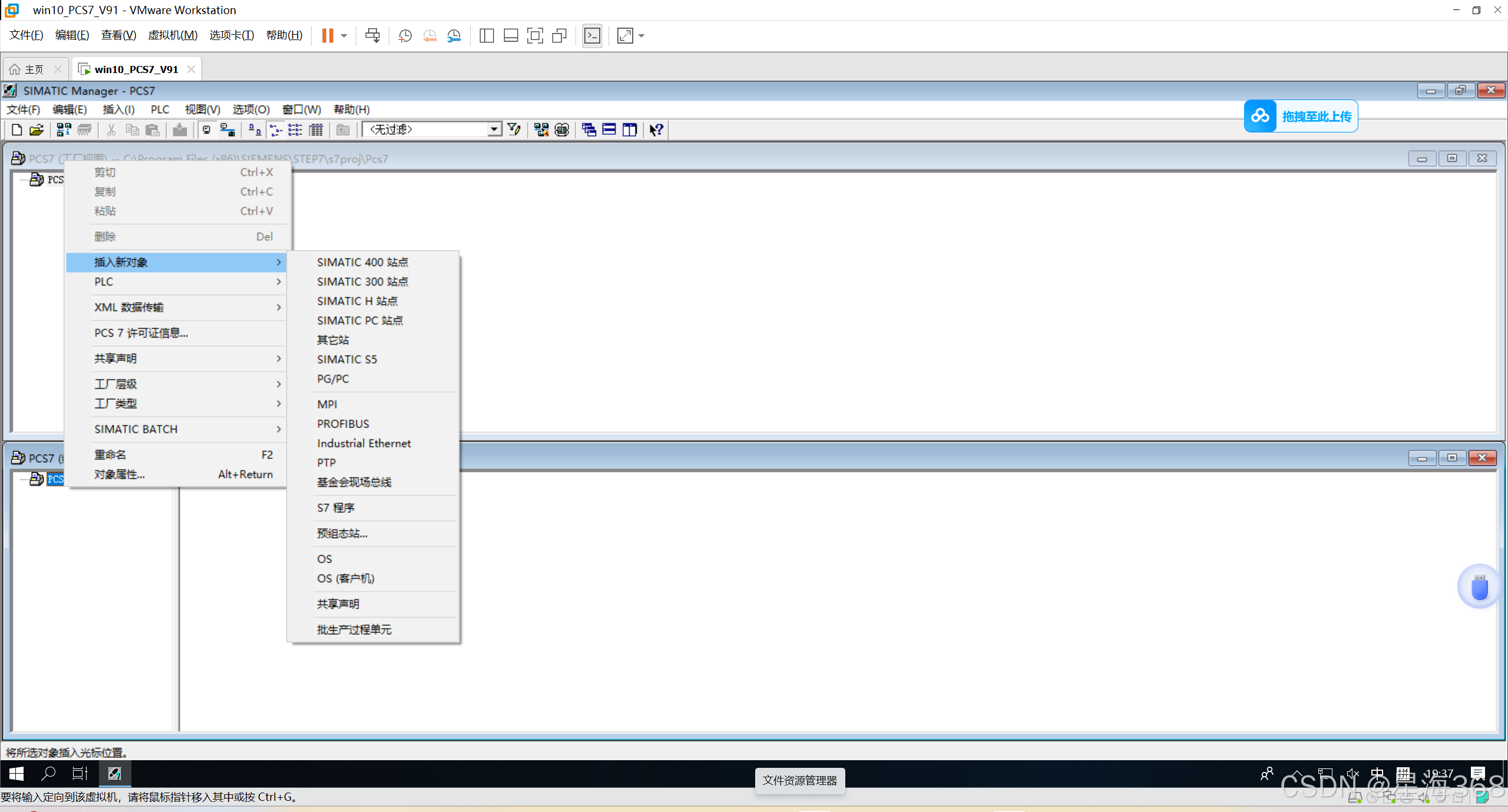

（1） 选择SIMATIC400文件夹

（2） 双击打开硬件

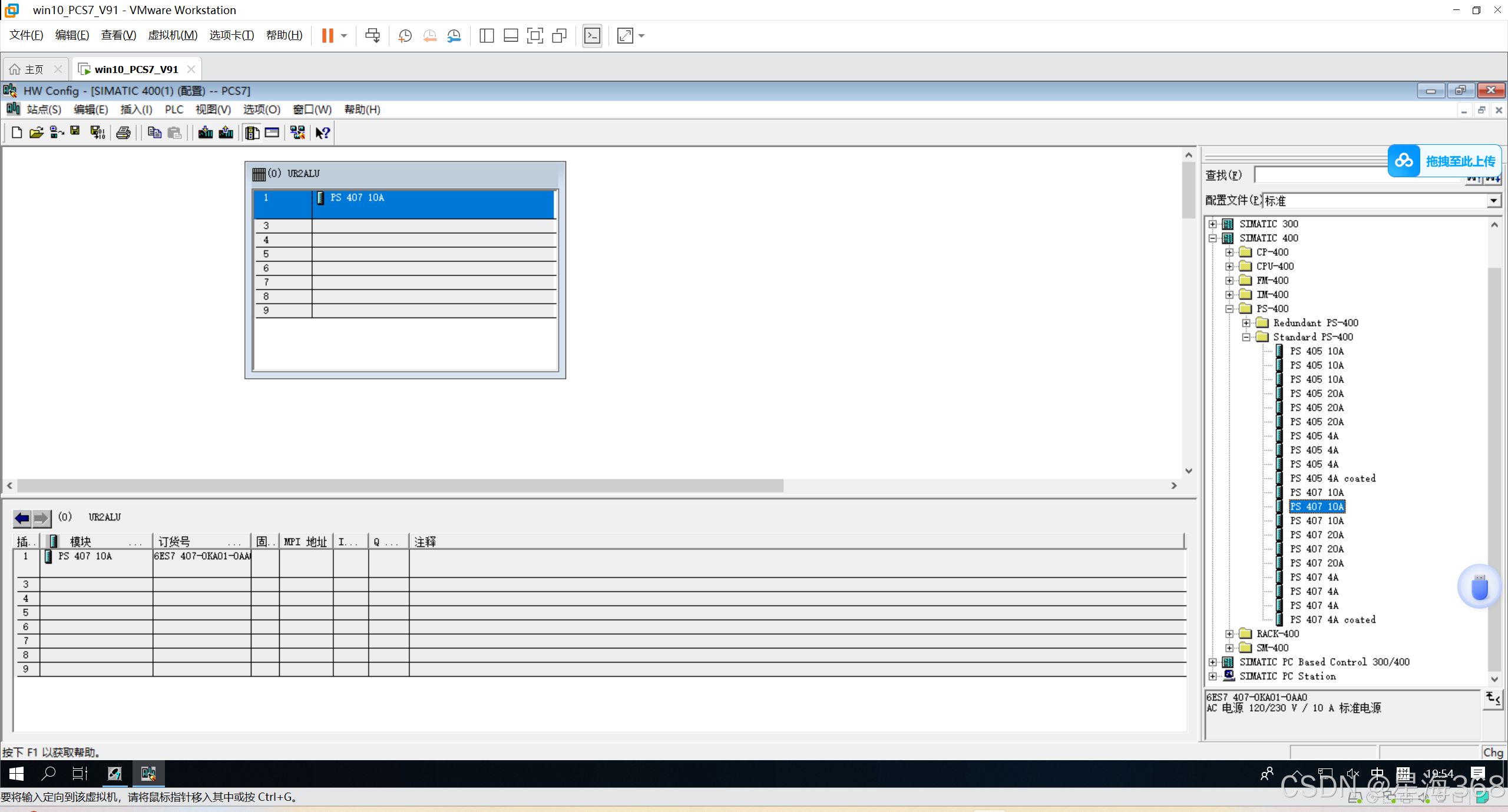

 （3）创建虚拟框架。并安装电源

（5）安装cpu模块



由于我们实际连线在cp上，所以这一块选取消

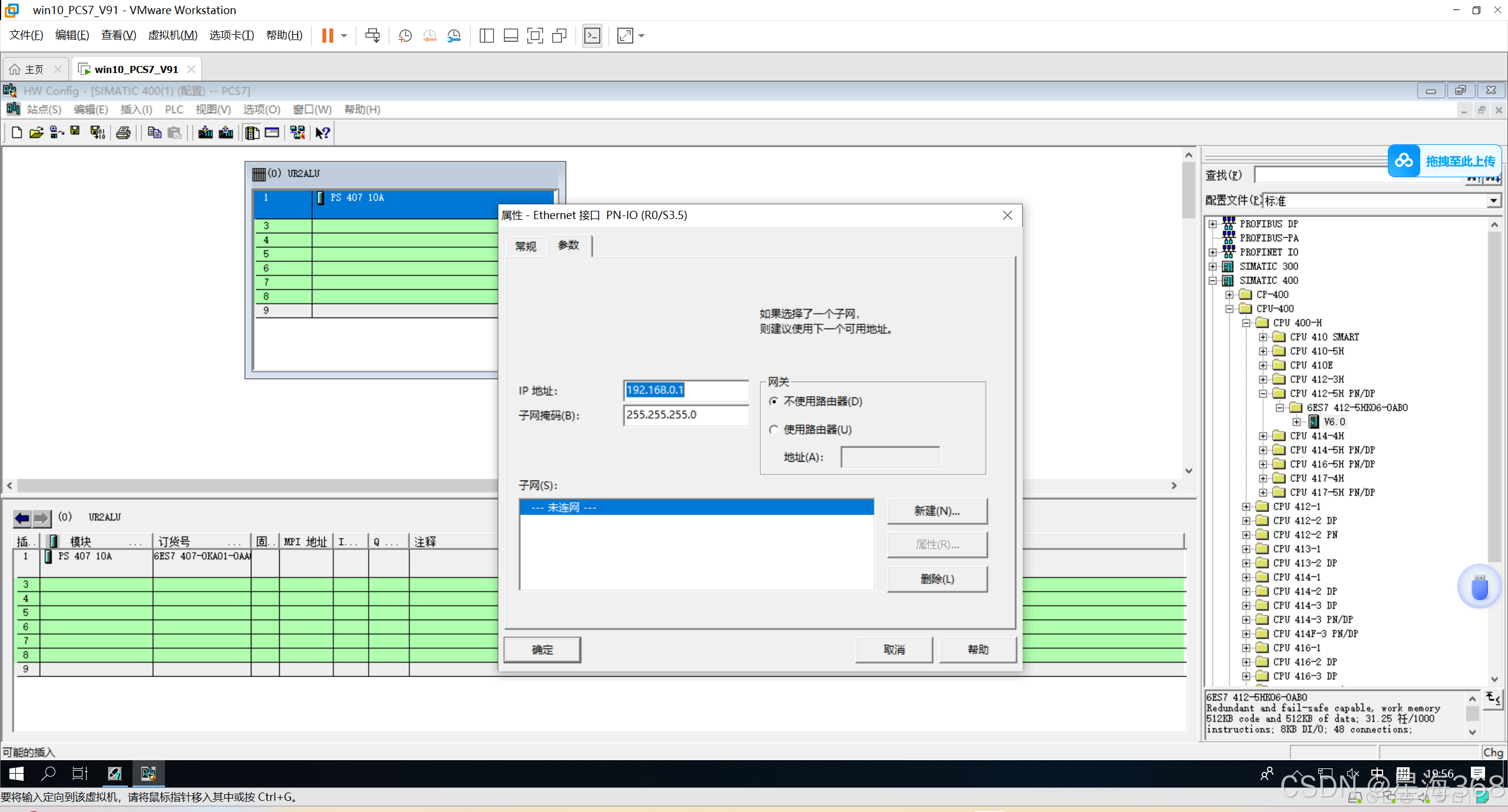

cpu使用网络与ES/OS通信所以工业以太网子网，所有选项点默认，然后确定即可，则cpu安装基本完成

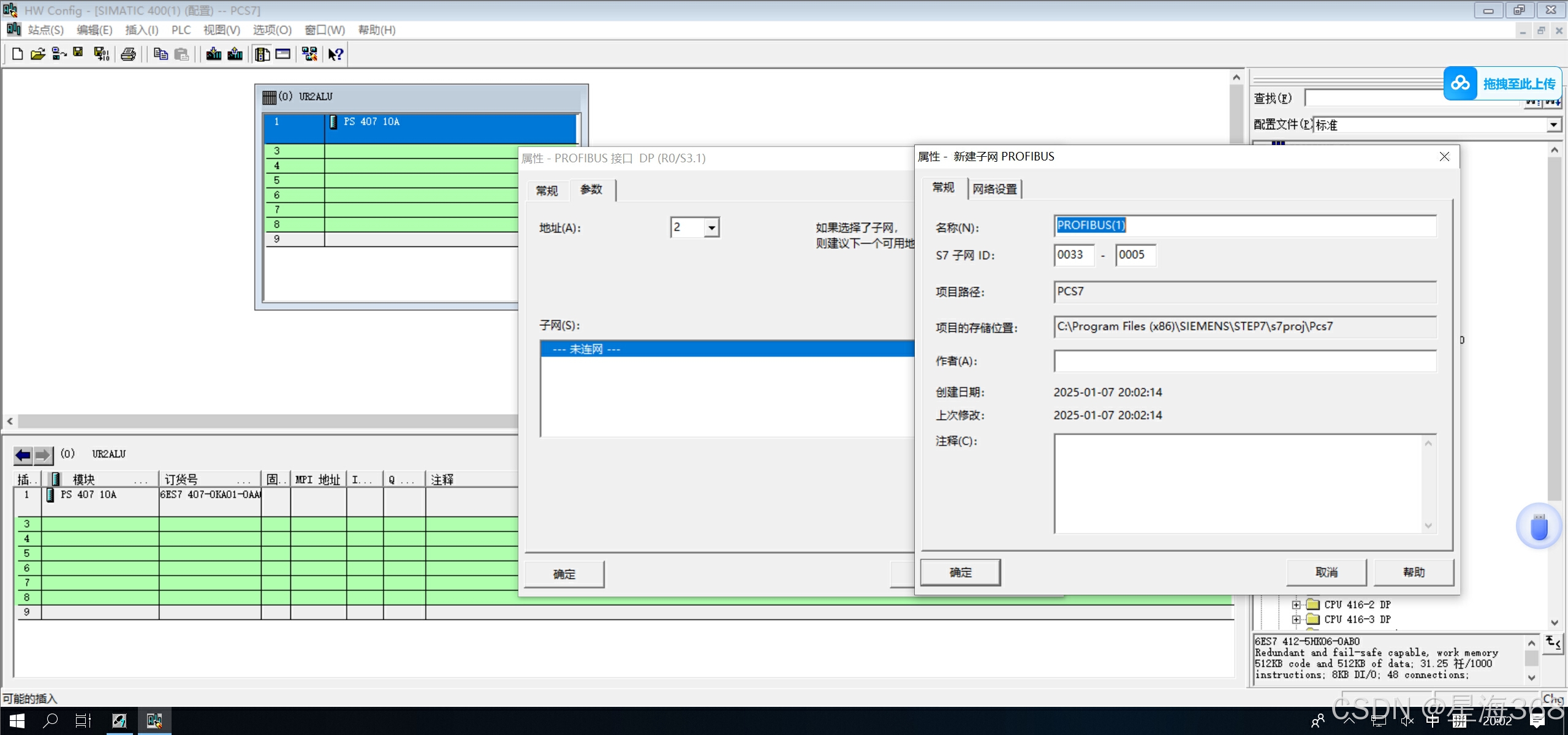

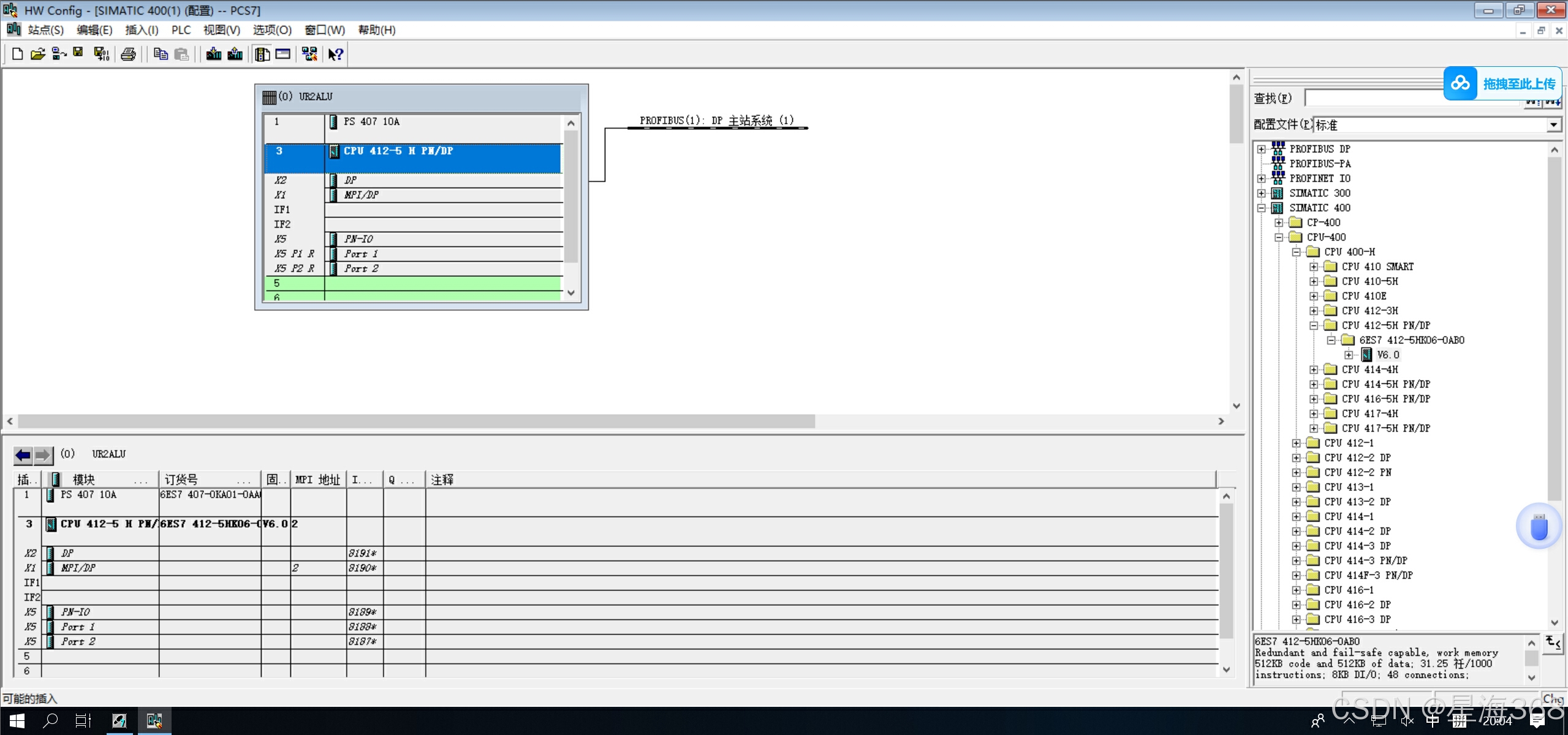

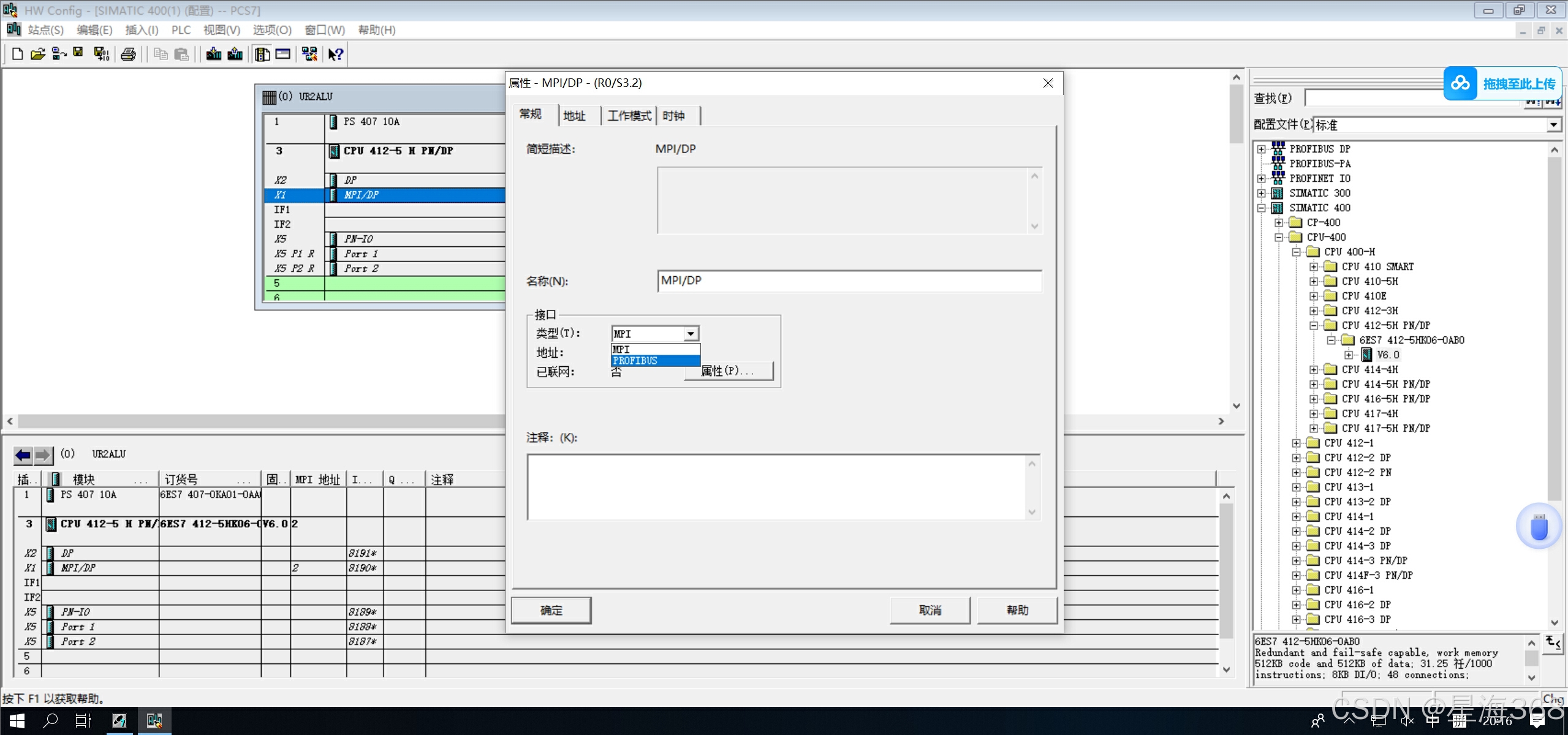

（6）PROFIBUS DP设置

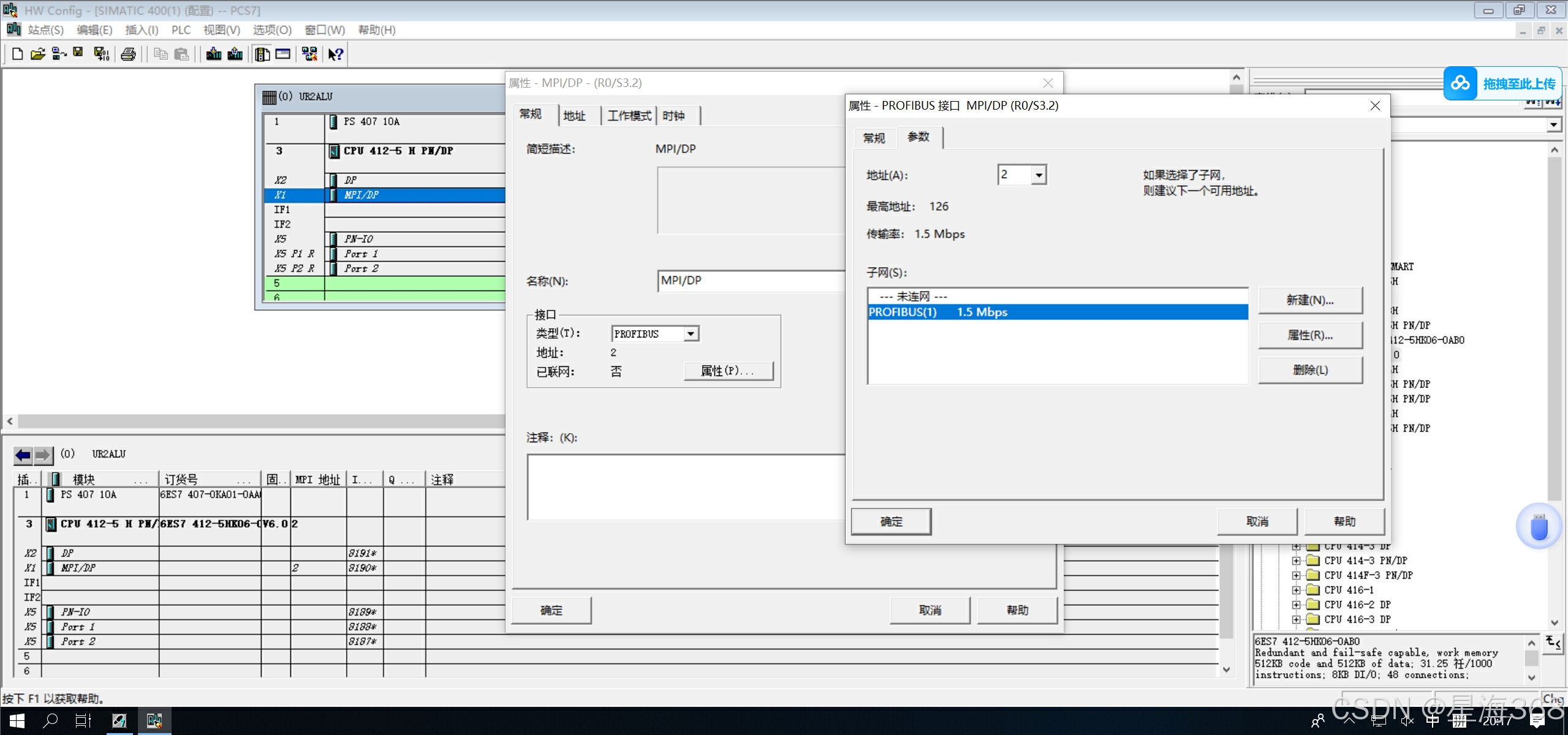

由于我们连线可能在MIP/DP上，所以要更改PROFIBUS的连接 （实际连线在DP上则不需要）

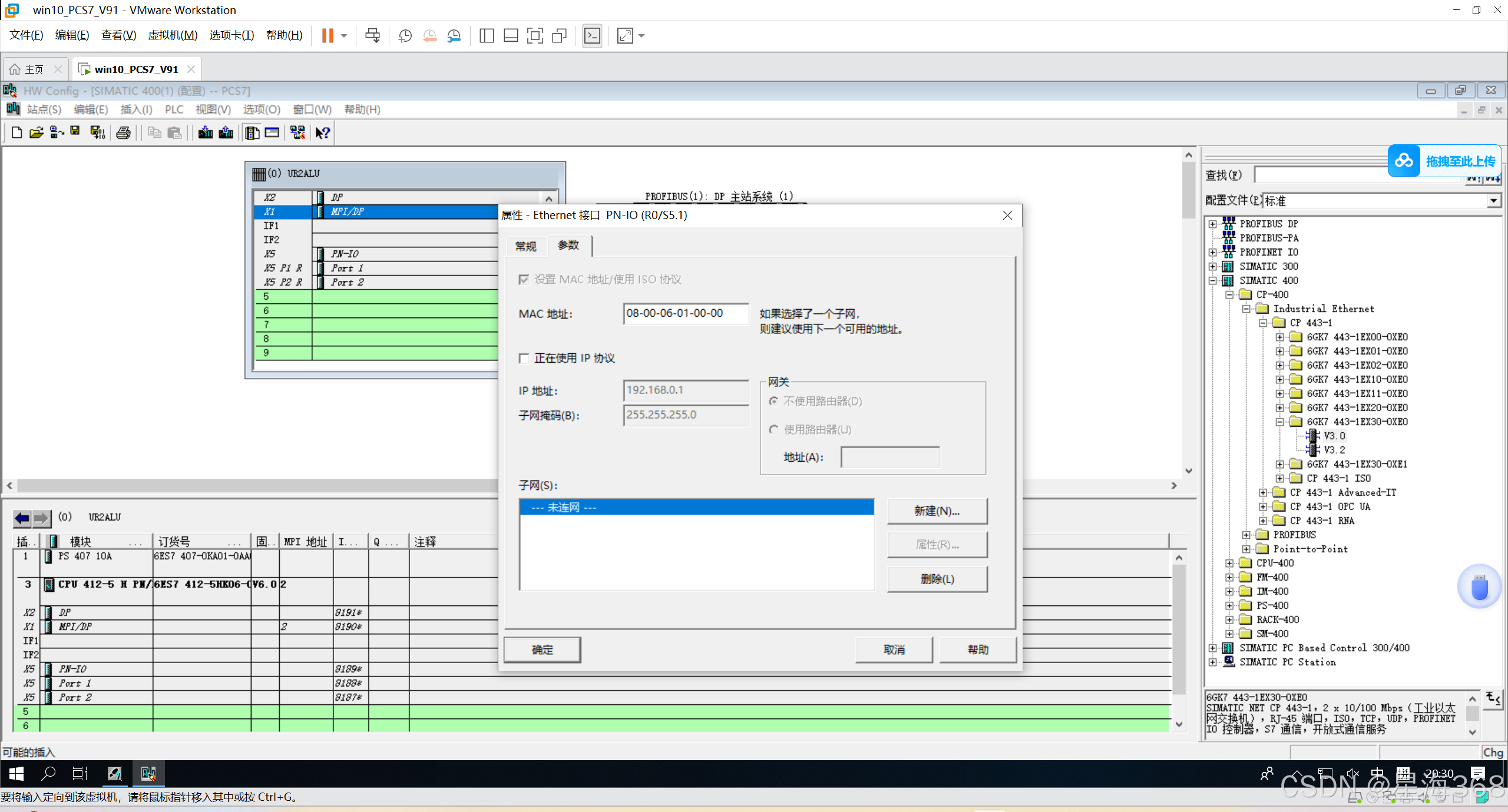

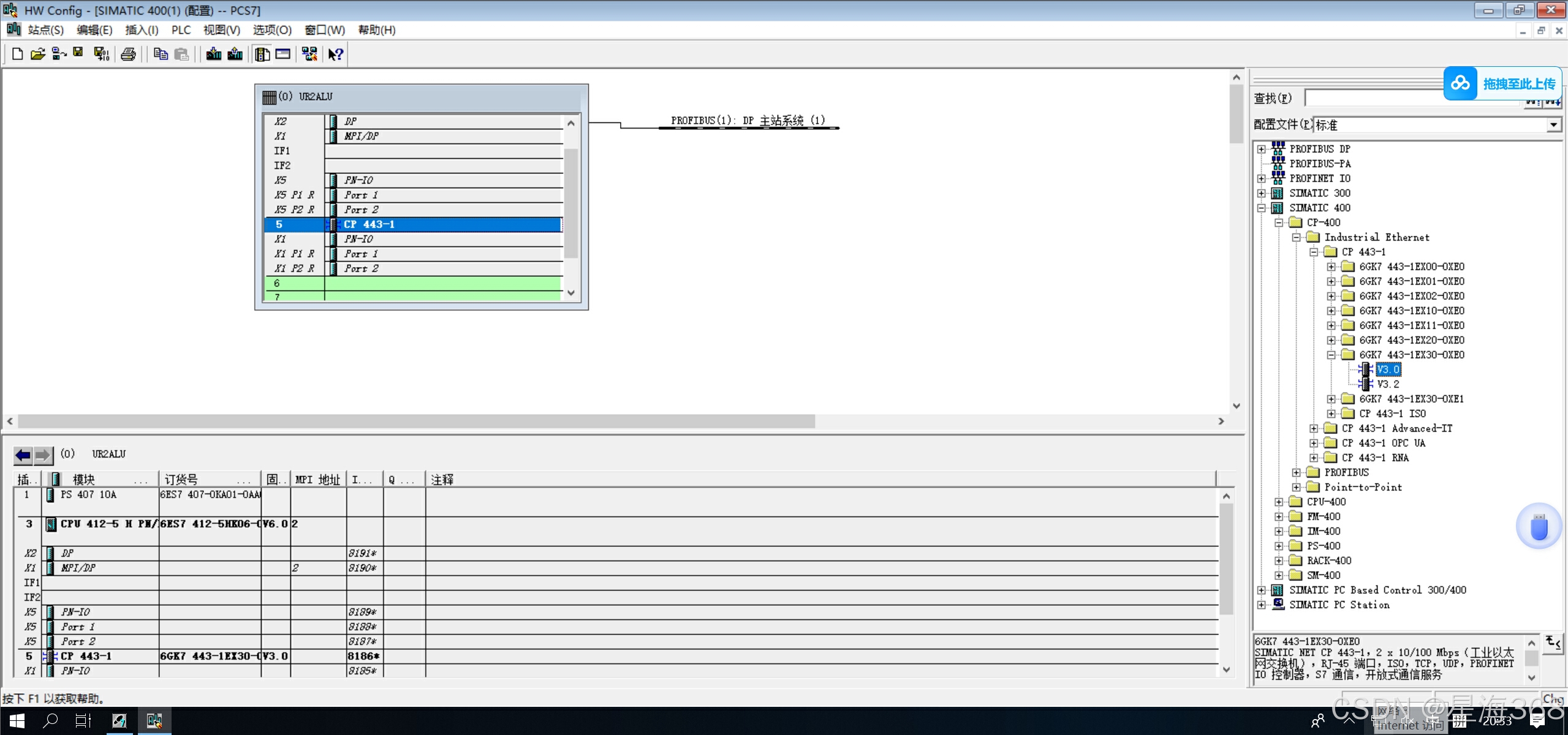

（7）cp安装



MAC地址应填实际cp封盖上面的MAC地址



（8）PC/PG接口设置

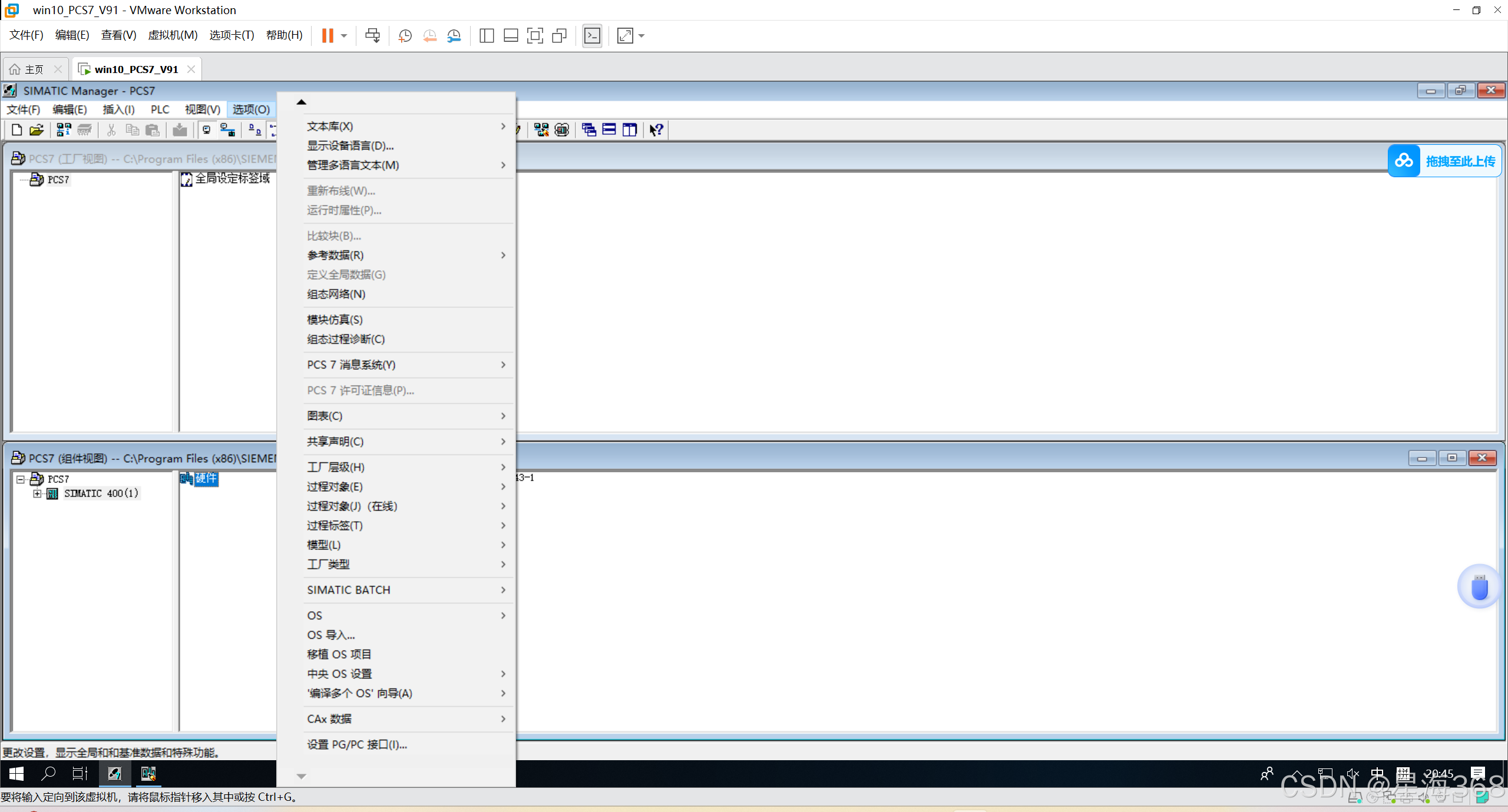

点击选项->设置 PC/PG接口

我们主要注意三个 intel（R）开头的，ios为mac连接，tcp/ip为ip连接，auto为是否自动分配ip
