PSASP自己使用步骤

使用步骤

比如现在做一个110千伏的新建变电站。(可以是一个普通站，也可以是风电站，光伏电站等)

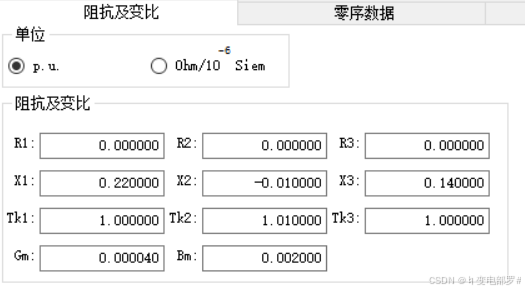

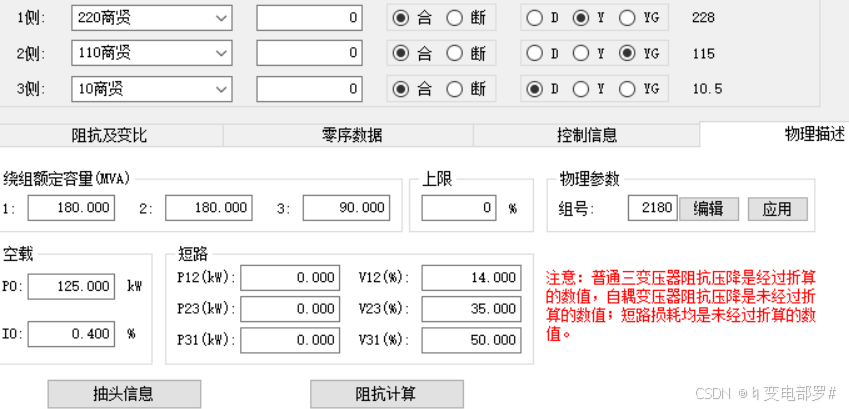

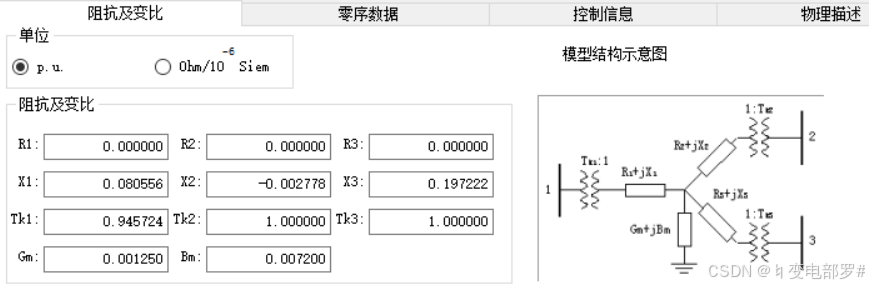

第一步是找到这个站附近的220kv的变电站，也就是这个站的电源点，然后新建一个三卷变，如下设置参数：按实际来填

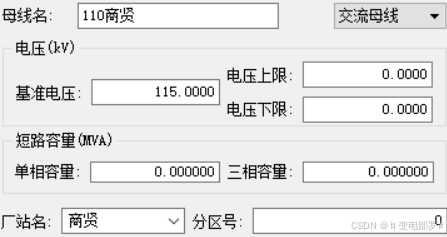

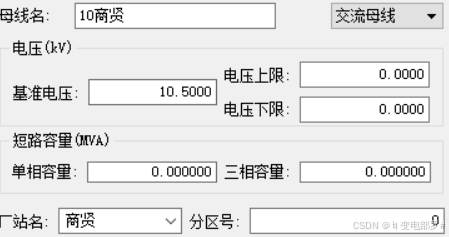

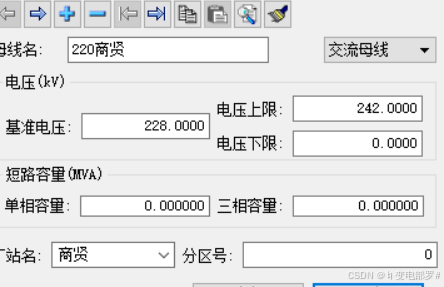

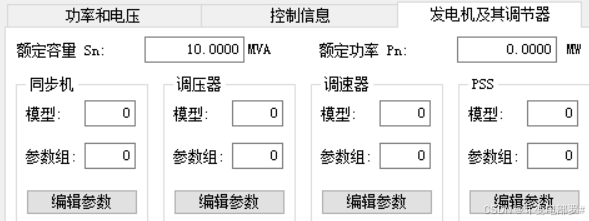

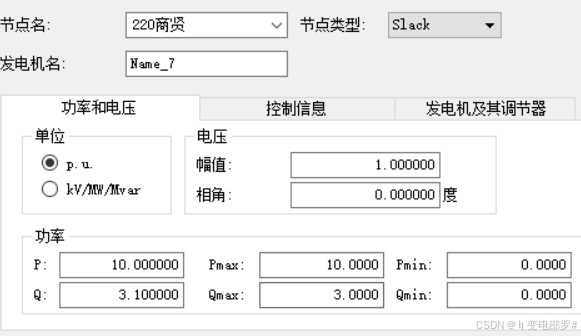

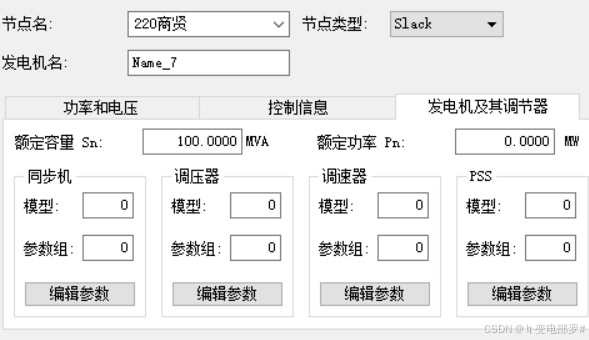

然后设置3个母线，高中低三侧。高压侧母线要加一个大电源。额定容量S选择100MVA,填有功和无功。

中低压侧母线加用电负荷，填有功和无功。

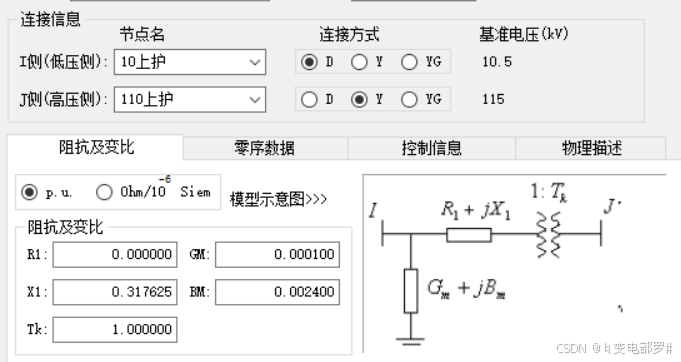

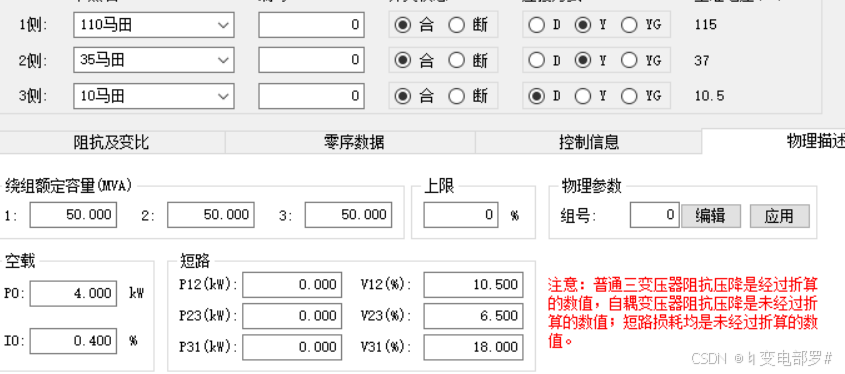

设置完220千伏的全部参数后，再设置其他2卷变110千伏的变电站。

最关键的来了，关键点的110千伏变电站，

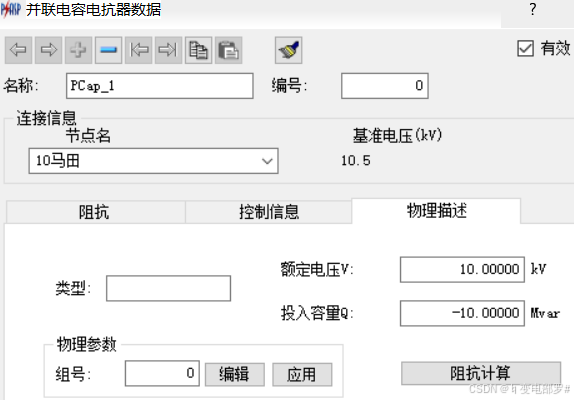

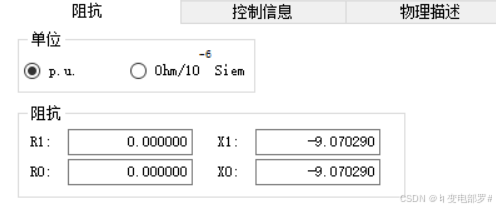

这个关键点的10千伏母线还要增加一个无功补偿装置，并联电容器，看看这个站的电容器是10Mvar，

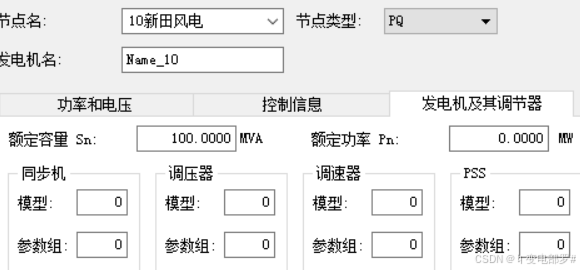

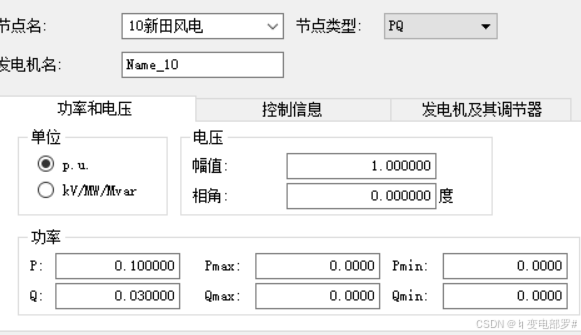

增加发电厂：比如110千伏的风电厂

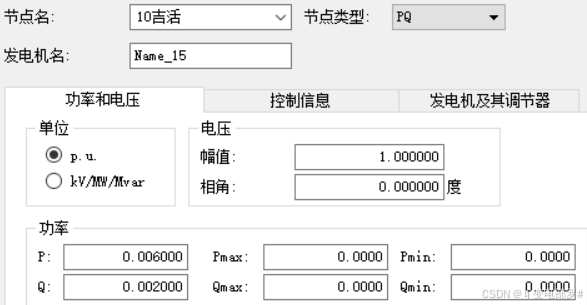

比如35千伏的水电站

全部模块建设完后，生成地理位置接线图。

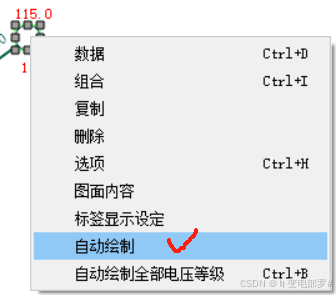

之后再自动绘制

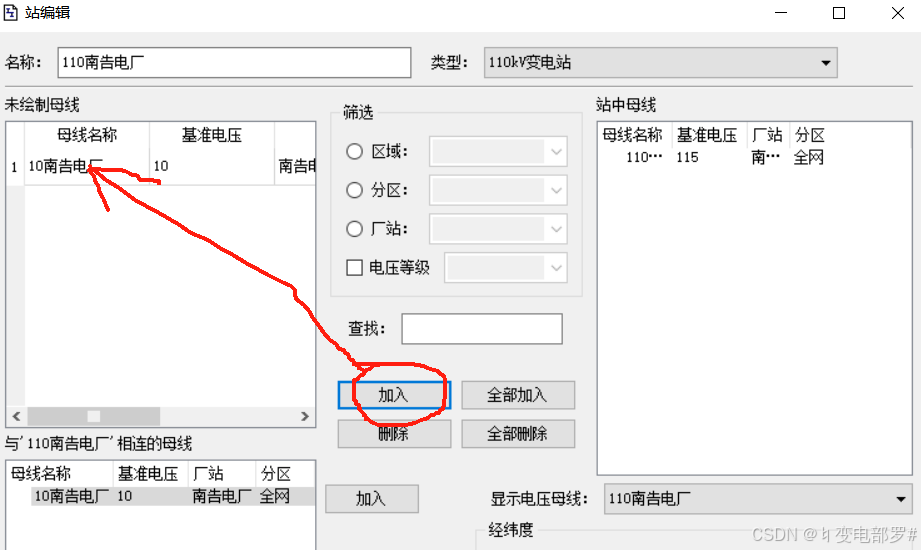

绘制这个站的10千伏，等等，绘制了10千伏就会显示G:25.7+j8.0,这种数据。之后把10千伏的东西丢进站内。其他站类似一样的操作。

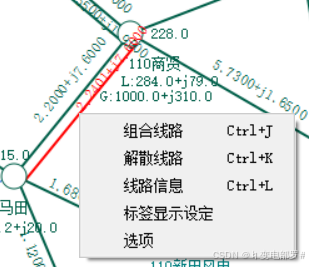

如果2条线路的可以解散

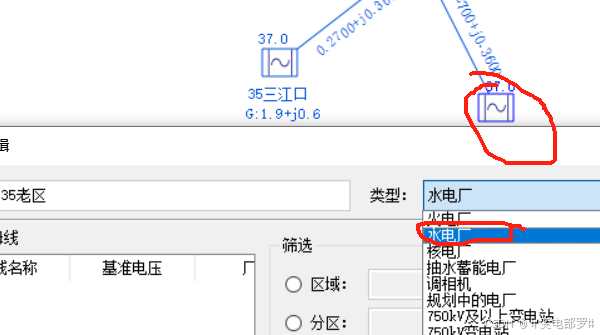

改图标，

是什么发电厂就改什么图标。

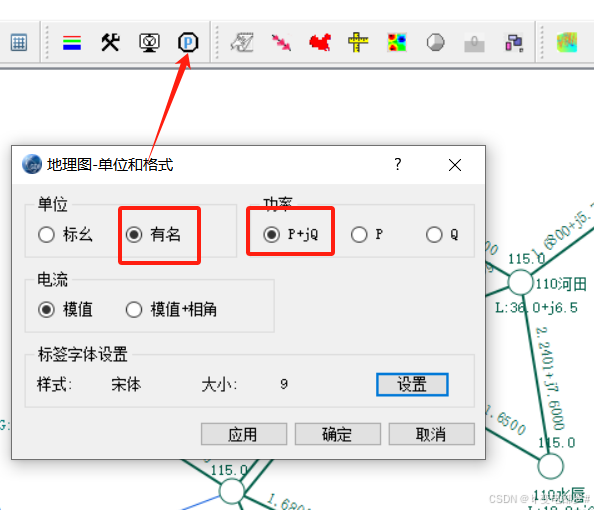

单位和格式设置
