STEP/STP格式详解与在线预览

STP（Standard for the Exchange of Product model data）文件是CAD绘图软件的3D图形文件格式，它基于ASCII格式，并符合stp应用协议ISO 10303-21标准的正文编码的交换结构。

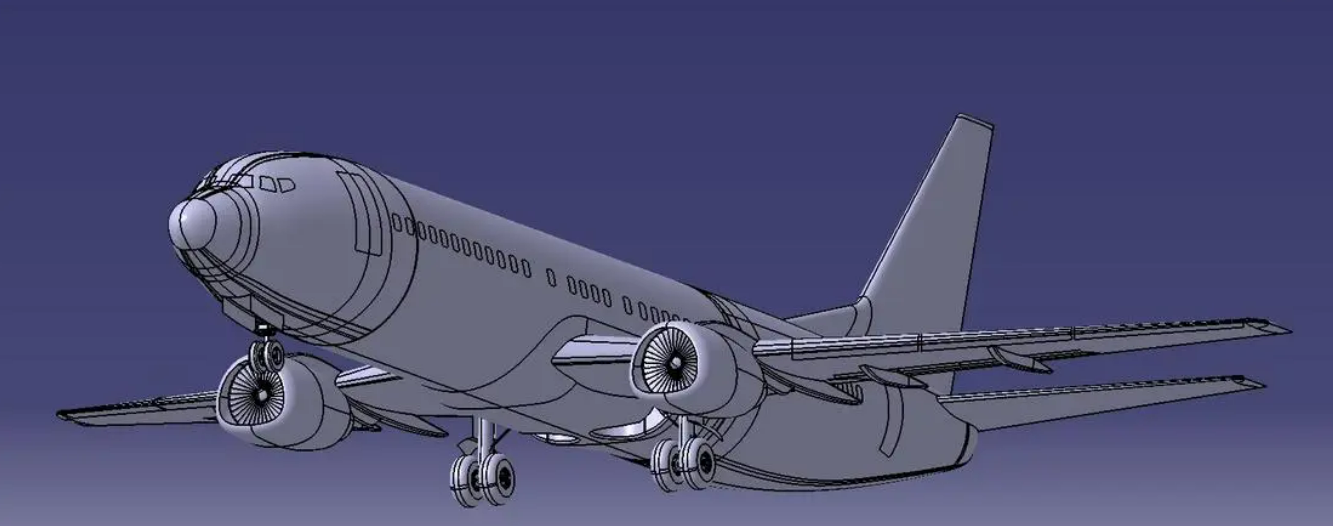

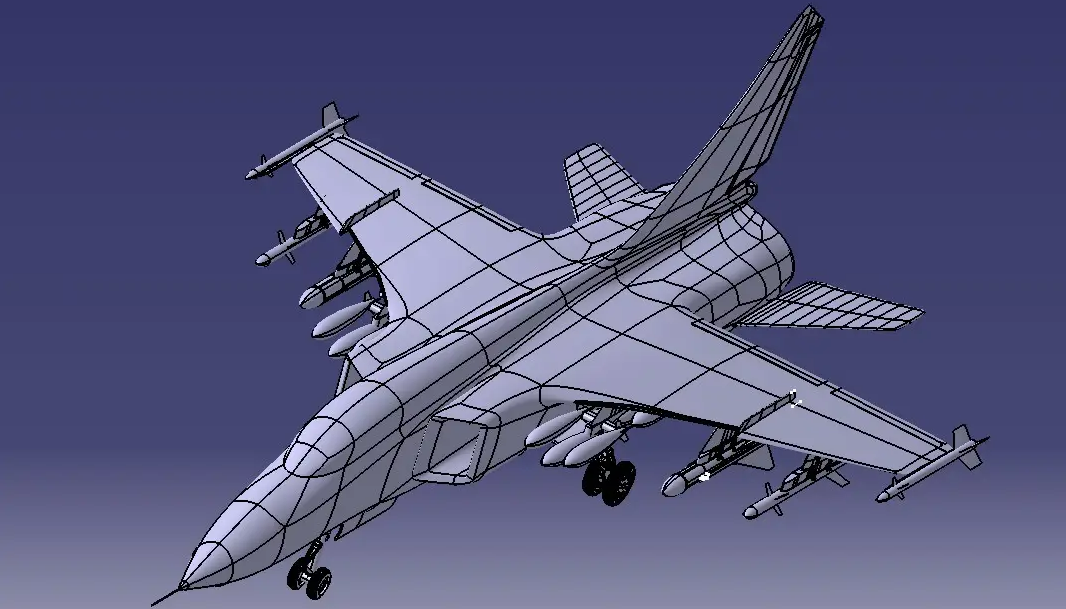

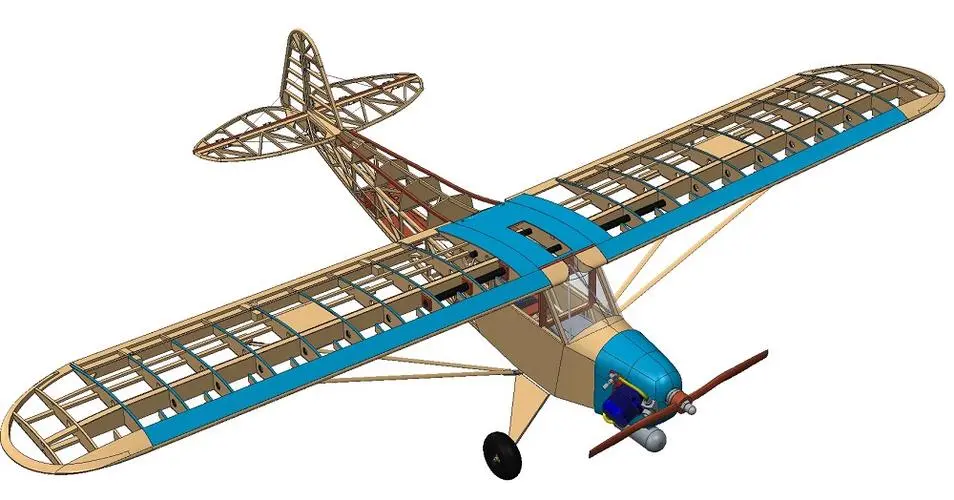

STP格式数据组成

STP文件用于存储和交换三维产品模型数据，包含了一系列的参数和属性，用于描述和定义产品的几何形状、结构、材质和其他相关信息。以下是STP文件常见的参数：

1、几何参数

包括点、直线、曲线、曲面、体等几何元素的位置、尺寸和形状。

2、结构参数

描述产品的组成结构、装配关系和零部件之间的连接关系。

3、属性参数

包括产品的材质、颜色、表面光滑度等属性信息。

4、特征参数

如孔、凸台、螺纹等特征元素，以及它们的尺寸和位置。

5、尺寸参数

包括产品的长度、宽度、高度等尺寸信息。

6、摄影参数

涉及产品的外观参数，如视角、视线、曝光等，用于渲染和可视化显示。

7、材料参数

如密度、弹性模量、热导率等材料属性信息。

8、测量参数

包括产品的测量标准、测量方法和测量误差等参数。

STP与IGS文件的区别

STP与IGS（通常是IGES，Initial Graphics Exchange Specification）文件是两种常见的3D图形文件格式，它们在存储内容和数据结构上有所不同：

1、存储内容

IGS只存储了模型的几何尺寸及点线面的拓扑关系，而STP格式存储的内容更多，除了几何信息外，还包括精度、材料等参数。

2、数据结构

IGS文件打开的速度较慢，且拓扑关系容易丢失（破面），在这些方面不及STP格式文件。

STP格式的优劣势

优势

1、中立性

STP是一种中立的文件格式，可以在不同的CAD软件之间进行互操作性和数据交换，提高了工作效率。

2、信息丰富

STP文件可以存储多个物体的几何形状、属性和关系，提供了丰富的信息，使得文件在设计、分析和模拟等工作中具有更大的灵活性和可编辑性。

3、标准化

STP采用了ISO定义的标准格式，确保文件的一致性和可靠性，避免了由于不同软件的差异而引起的数据兼容性问题。

4、适用性

STP支持多种不同类型的实体、曲面、体素等几何形状，适用于各种复杂的设计和工程需求。

劣势

1、文件大小

STP文件需要存储大量的几何数据和属性信息，因此文件大小通常较大，可能导致文件传输和存储方面的挑战。

2、兼容性问题

尽管STP是一个标准化的文件格式，但不同的CAD软件实现标准的方式可能存在差异，导致在不同软件之间的数据交换时可能会出现兼容性问题。

3、复杂性

STP文件格式的复杂性可能使其在某些简单场景下显得过于繁琐。对于简单的几何模型或小型项目，选择其他更简单的文件格式可能更加便捷。

STP格式文件的预览

要打开和查看STP格式文件，可以使用以下方法：

1、设计软件

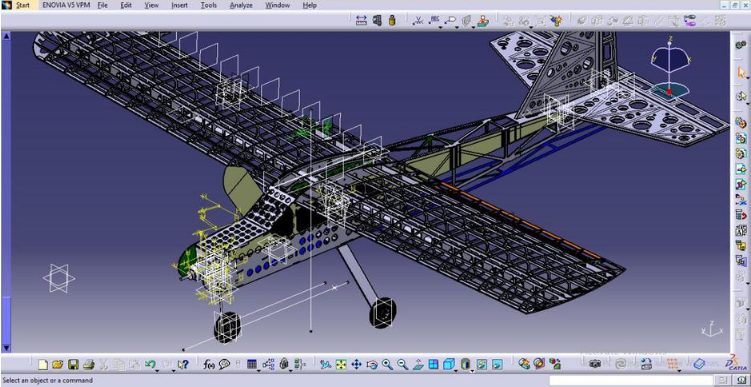

使用CATIA、ABviewer、UG、PRO-E、FreeCAD、rhino、alias等设计软件可以打开STP文件。这些软件通常具有强大的三维建模和查看功能，适用于各种复杂的设计需求。

2、在线查看工具

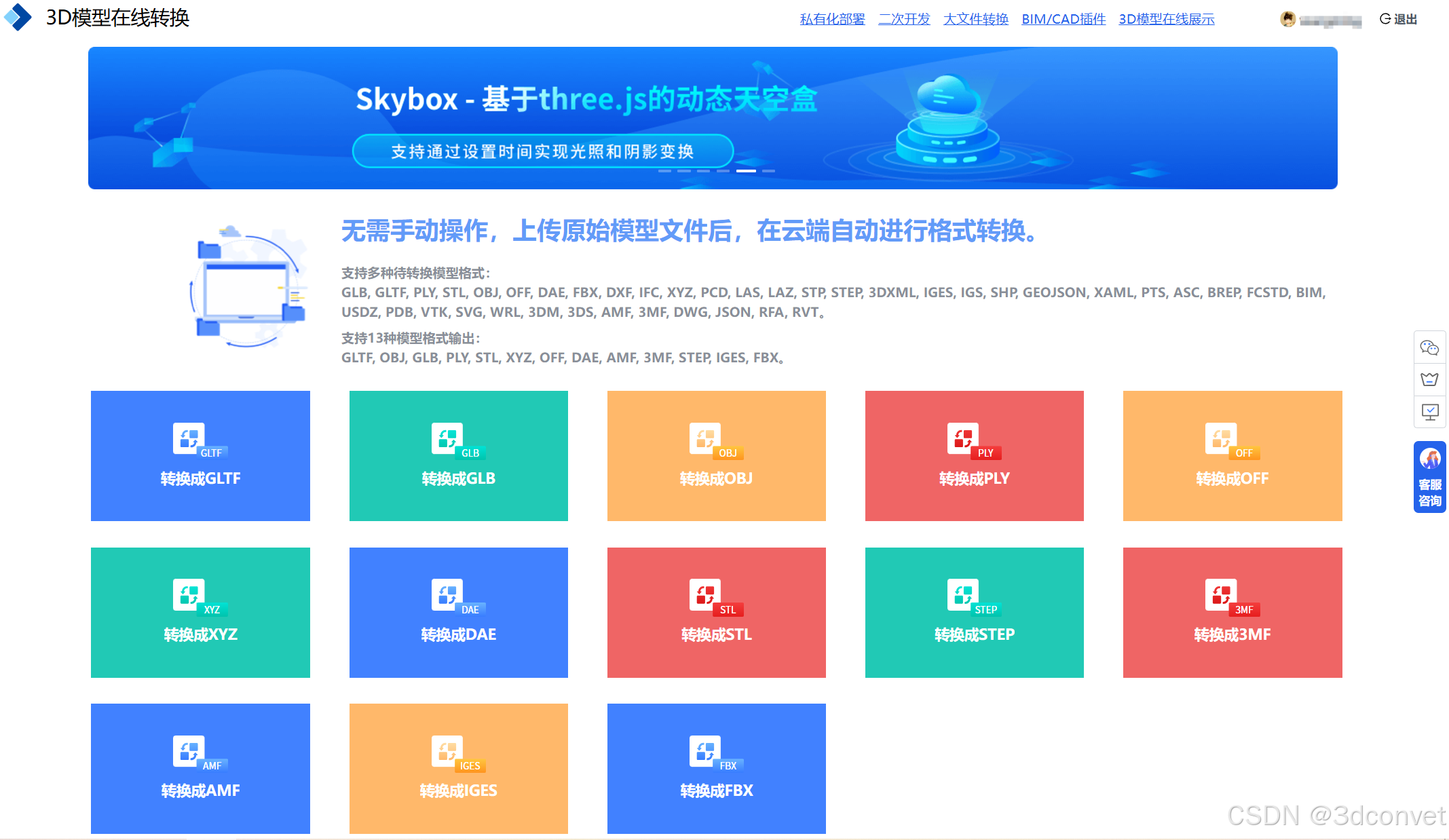

可以使用在线工具进行STP格式文件的打开和查看。例如，NSDT 3dconvert网站提供多种模型格式的在线打开、查看和互相转换功能，支持STEP/STP文件在线预览，支持将STP格式在线转换为GLB、GLTF、OBJ、STL、DAE、PLY、OFF等格式。
