国产高精度示波器推荐

普源精电(RIGOL)的DHO系列示波器是一款性能优异的测试仪器,旨在为用户提供从基本到复杂应用的全面支持。该系列示波器以其高性价比和丰富功能在市场上备受瞩目,尤其是在教育、研发和生产等领域。以下将对其从DHO800到DHO4000示波器的特点及性能进行详细分析。

首先DHO800 系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的全新经济 型数字示波器。其参数与特点如下:

• 超低本底噪声,信号更纯净,小信号无所遁形

• 全系列提供 12 bit 硬件高分辨率

• 最高 100 MHz 模拟带宽,最多 4 个模拟通道,双通道型号标配外触发端口

• 最高 1.25 GSa/s 实时采样率

• 最大 25 Mpts 存储深度

• 500 μV/div~10 V/div 垂直灵敏度范围

• 提供凝时获取模式(Ultra Acquire Mode),最高波形捕获率 1,000,000 wfms/s

• 支持 256 级灰度的数字实时荧辉功能

• 支持波形搜索和导航功能,可快速定位信号异常

• 7 英寸 1024 * 600 高清触控显示屏

• 全新 Flex knob,带来更人性化的交互体验

• 全系标配 USB Device&Host,LAN,HDMI 接口

• 新颖精巧的工业设计,便捷的操作

https://www.rigol.com/Images/DHO800-%E5%8F%B3%E4%BE%A7_tcm4-5918.png

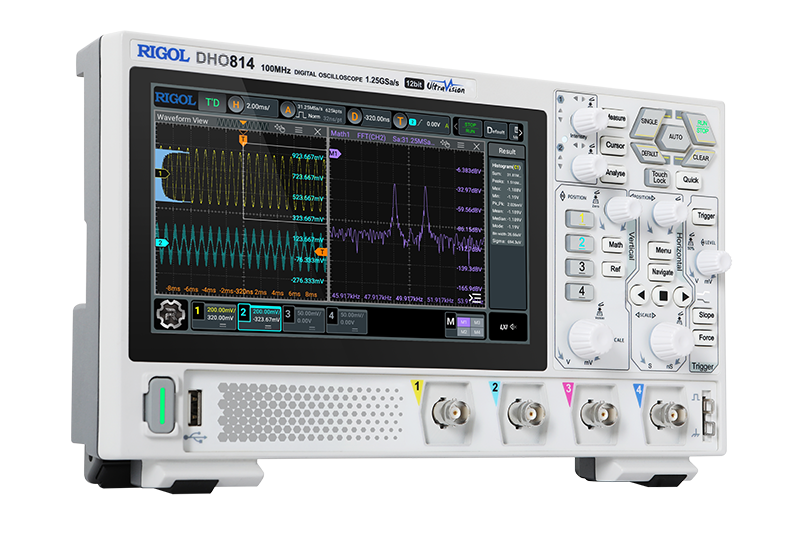

图为普源精电DHO800示波器

DHO800 系列示波器是普源精电全新推出的高性能经济型数字示波器。虽然体积小巧,却具有 1,000,000 wfms/s 波形捕获率(Ultra Acquire Mode),25 Mpts 存储深度,12 bit 高分辨率和低噪声等性能优势。

DHO900系列数字示波器是基于RIGOL的"半人马座"技术平台的全新超便携高分辨率数字示波器。DHO900 系列示波器是普源精电全新推出的高性能经济型数字示波器。虽然体积小巧,却具有 1,000,000 wfms/s 波形捕获率(Ultra Acquire Mode),50 Mpts 存储深度,12 bit 高分辨率和低噪声等性能优势。 DHO900 支持 16 个数字通道,只需要一台设备即可对模拟和数字信号分析,满足嵌入式设计和测试应用。 并且以入门级价格提供自动串行和并行总线分析,伯德图分析等功能,满足研发、教育、科研等领域的日常所需。

产品特色

  • 示波器

1,000,000 wfms/s 波形捕获率(Ultra Acquire Mode),50Mpts 存储深度,12bit 高分辨率

  • 逻辑分析仪

标配16个数字通道,所有数字通道波形存储深度达25Mpts,最高采样率625MSa/s。支持模拟通道和数字通道混合触发和解码,方便的数宇通道操作。

  • 任意波发生器(AFG)

标配单个波形输出通道,6种标准波形和自定义波形,波形最高频率25 MHZ,采样率高达156 MSa/s,支持高级的调制信号输出。

  • 协议分析仪

支持RS232/UART、12C、SP1、CAN、LIN串行总线可以帮助工程师进行波形的深度分析,广泛应用于汽车电子和航空等领域。

  • 伯德图 (仅 DHO914S 和 DHO924S 型号标配)

DHO900系列数字示波器通过控制内置的信号发生模块产生指定范围的扫频信号,输出到开关电源电路进行环路分析测试。伯德图功能,支持查看在不同频率下系统的增益大小和相位变化。帮助工程师通过分析相位裕度和增益裕度快捷的判断系统是否稳定

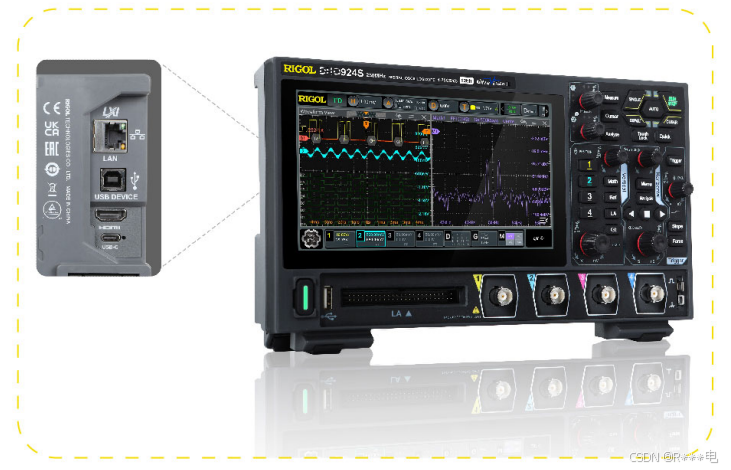

图为普源精电DHO900系列示波器

DHO1000 系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的数字示 波器。搭载 RIGOL 全新自研半人马座技术平台,实现1,500,000 次/秒波形捕获率(Ultra Acquire Mode)、100 Mpts 存储深度、12 bit 分辨率、优秀的本底噪声性能和垂直测量精度,能满足更高精度的测 量需求,为用户带来超凡的测试测量体验。

https://www.rigol.com/Images/HDO1204-left_tcm4-5003.png

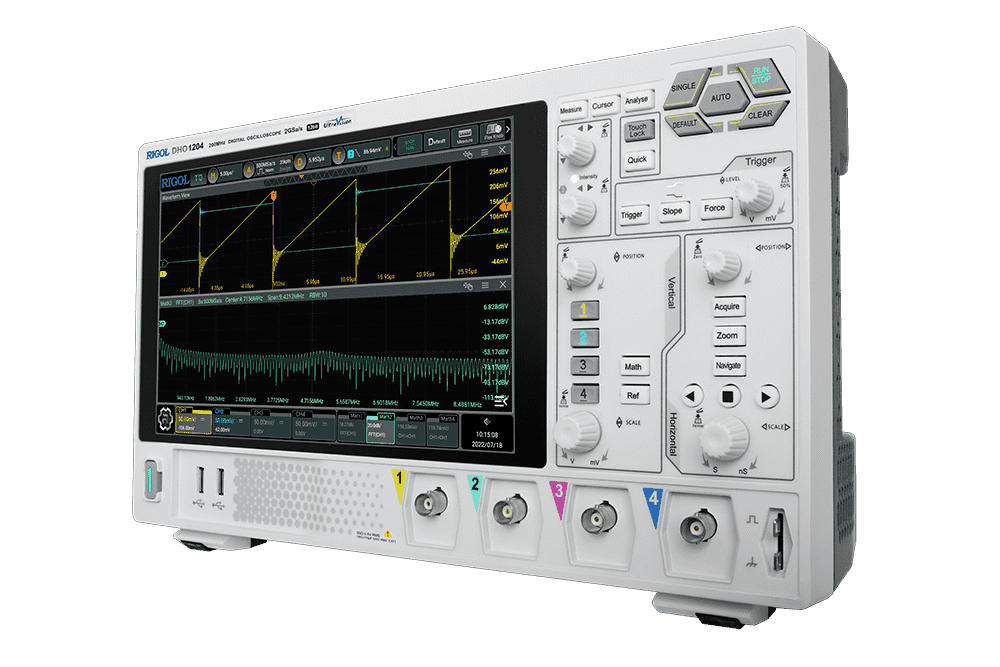

图为普源精电DHO1000系列示波器

产品亮点

  1. 超低本底噪声,信号更纯净,小信号无所遁形

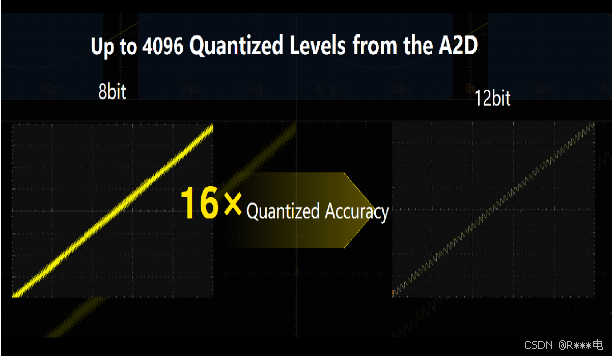

  2. 高量化精度,12bit (4096位量化等级),波形细节一览无遗
  3. 最高2GSa/s实时采样率
  4. 大存储深度,最高100Mpts存储深度,波形细节更完整
  5. 标配总线解码,标配SPI、12C、RS232/UART、CAN和LIN总线解码功能
  6. 大触控屏,10.1英寸(1280x800像素)高清触控大屏,完美交互体验
  7. 灵动旋钮,Flex knob灵动旋钮设计,测量得心应手

普源精电(RIGOL)的DHO4000系列示波器是一个专为高性能需求而设计的测试仪器,致力于满足广泛的电子测量应用,从基础研究到复杂系统调试。以下将详细介绍DHO4000系列示波器的参数、性能和应用。

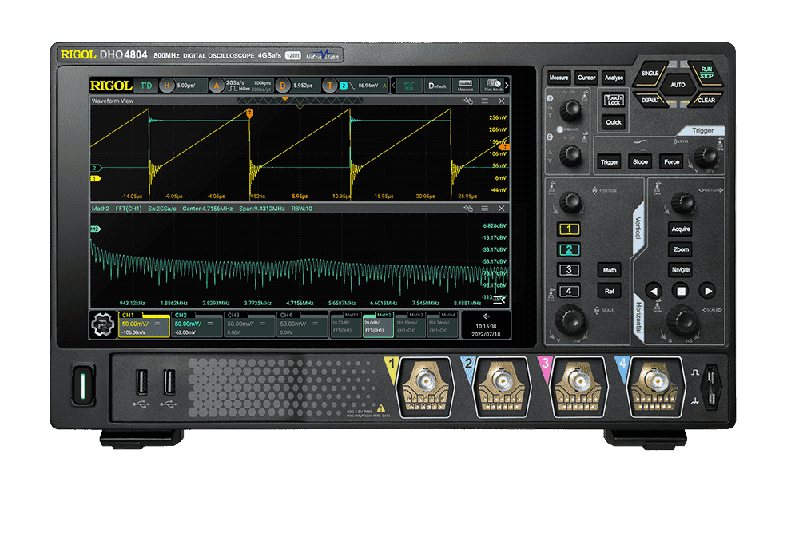

https://www.rigol.com/Images/HDO4804-zhengmian_tcm4-4897.png

1. 参数概述

带宽与采样率

DHO4000系列提供多种带宽选项,包括200 MHz、400 MHz、800 MHz。这些选项适应了从低频到高频信号的不同测量要求。带宽是示波器的一项关键参数,它决定了仪器能准确测量信号频率的上限。

该系列的最大实时采样率可达4 GSa/s,能够捕捉快速瞬态现象,保证信号细节不丢失,为用户提供高度精确的波形重建能力。在混合信号环境中,高采样率对于确保信号完整性至关重要。

存储深度

DHO4000系列具备高达500 Mpts的存储深度,允许长时间记录高分辨率信号数据。这一功能在分析复杂信号时特别有用,特别是在需要观察长时间周期事件或捕捉偶发错误时,能够保留足够的历史数据以供后续分析。

 通道配置

该系列提供4通道输入配置,使得用户可以同步监测多个信号。这在调试多相电路、分析系统交互行为、以及复杂嵌入式应用中尤为重要。每个通道均支持独立设置,增加了测试的灵活性。

 显示与接口

DHO4000配备10.1英寸高清触控屏幕,分辨率达到1024x600,提供清晰明亮的波形显示体验。直观的用户界面结合触控功能,使得操作更加便捷,尤其是在复杂测量设置和数据分析时。

在连接方面,该系列支持USB、LAN(以太网)和HDMI输出等多种接口,这使得数据传输和远程访问十分便利。此外,还支持外部设备的连接,如存储设备和打印机,进一步增强了数据管理和报告生成能力。

2. 性能特点

高级触发功能

DHO4000系列示波器拥有多种高级触发模式,包括边沿、脉宽、视频、交替、欠幅等。通过精细触发,用户可以更容易地捕获并分析特定信号事件。这对于调试复杂信号或排查难以复现的问题非常有帮助。

协议解码与分析

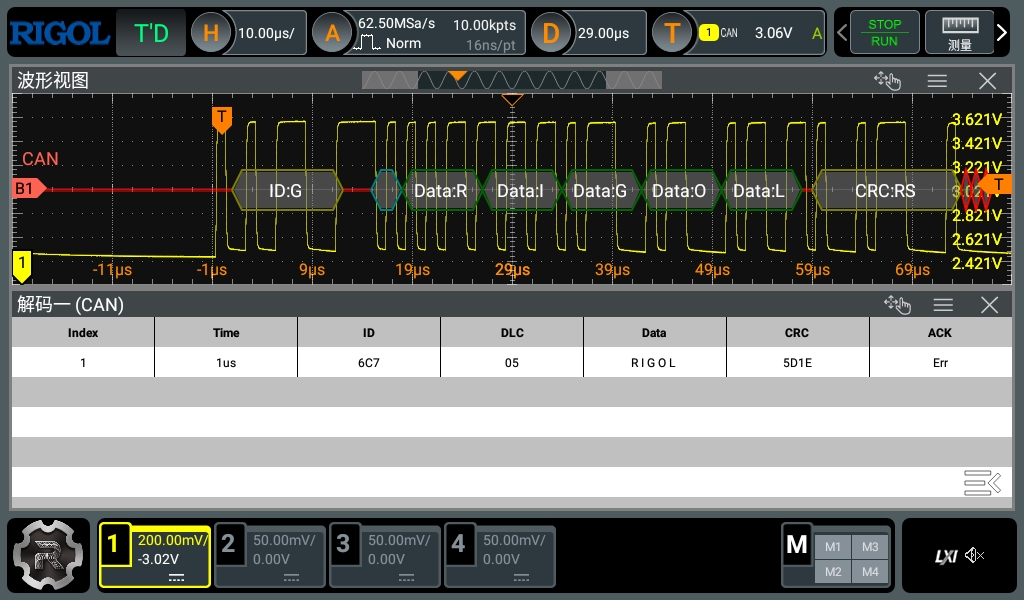

该系列支持多种串行协议的硬件解码,包括I2C、SPI、UART/RS232、CAN、LIN等。集成的协议分析工具能够实时解码和显示协议信息,帮助工程师迅速识别通信故障,加快开发过程。

https://www.rigol.com/Images/%E4%BC%81%E4%B8%9A%E5%BE%AE%E4%BF%A1%E6%88%AA%E5%9B%BE_17114313683237_tcm4-6733.png

波形分析功能

DHO4000系列内置强大的波形分析工具,包括数学运算(加减乘除、FFT)、光标测量、自动测量等。FFT功能使用户能够在频域分析信号的频谱特征,自动测量则涵盖了超过30种参数,如频率、周期、电压峰值等,简化了数据获取流程。

应用场合对比

DHO4000系列

应用场合:适用于需求苛刻的研发环境,如复杂系统调试和高速信号检测。

特点:配备丰富的高级测量功能和大存储深度,适合频繁使用复杂触发和分析功能的用户。

DHO1000系列

应用场合:适合教育用途、小型研发项目及生产测试。

特点:提供基本但全面的功能集,价格相对较低,适合中等预算的用户。

DHO800系列

应用场合:入门级用户的理想选择,如学生实验、电工培训。

特点:经济实惠,简单易用,适合基础培训和轻量级电子维修工作。

DHO900系列

应用场合:中档市场,适合中小型企业的研发和测试任务。

特点:在功能和性能上介于DHO1000和DHO4000之间,具有可靠的测量能力和一定高级功能。

总结

DHO4000系列:专为高要求应用设计,高带宽和采样率,加上强大的存储能力和高级分析工具,适合专业工程师和研究人员。

DHO1000系列:以其稳健的性能和性价比成为教育和一般工业应用的不错选择,是需要功能齐全而预算有限的用户的理想之选。

DHO800系列:适合初学者和简单测试,提供所需的基本功能,是进行基础电子学习和维护工作的经济型产品。

DHO900系列:定位于中档市场,提供更高的采样深度和协议支持,适用于那些需要更多分析能力但不需要最顶尖规格的行业。

通过这种产品线的构建,RIGOL能有效覆盖广泛的市场需求,为不同层次的用户群体提供适合他们技术需求和预算的解决方案。
