如何使用万用表测量直流电压

万用表是一种非常有用的工具，可以用于测量电压、电流、电阻等多种参数。在电子和电气工程中，测量直流电压（DCV）是常见且基本的操作之一。本文将详细介绍如何使用万用表测量直流电压，包括准备工作、测量步骤、注意事项及常见问题的解决方法。

1. 准备工作

在开始测量之前，确保以下几个方面：

• 设备检查：确认你的万用表具有直流电压测量功能。通常，直流电压档位标示为“V”或“DCV”，并带有一个直线和虚线的符号。
• 电池状态：检查万用表电池是否充足，因为低电池电压可能影响测量准确性。
• 探头连接：确认万用表探头连接正确且无损坏，红色探头插入“VΩmA”插孔，黑色探头插入“COM”插孔。

2. 安全注意事项

在进行任何电气测量前，遵循以下安全提示：

• 断电操作：在可能的情况下，先断开被测电路的电源，以避免意外短路或电击。
• 佩戴防护装备：如有必要，佩戴绝缘手套和护目镜。
• 环境检查：在干燥、无静电的环境中进行测量，以减少干扰和提高安全性。

3. 测量步骤

步骤一：设置万用表

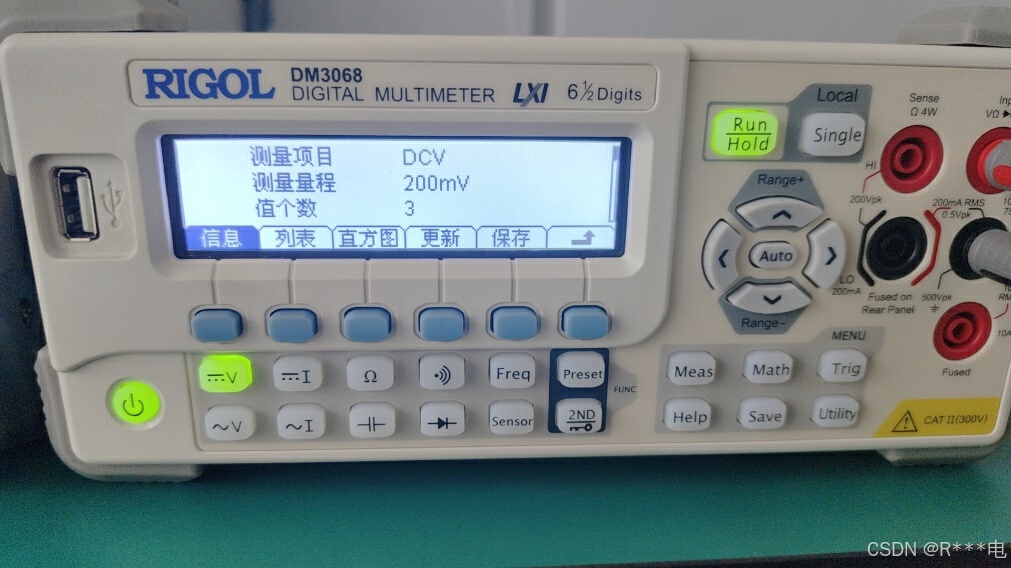

1. 选择直流电压档位：将万用表旋转开关设置到直流电压测量档位。这通常标有“V”或“DCV”，并带有一个直线和虚线的符号。如果万用表有多个电压档位（如200mV、2V、20V、200V、1000V），选择适合预期测量范围的档位。

步骤二：准备被测电路

1. 断电处理：如果可以，暂时断开电源以便安全连接探头。
2. 确认连接点：确定要测量电压的两个点（如电池的正负极，或电路中的某两个节点）。

步骤三：进行测量

1. 连接探头：将万用表的红色探头（正极）连接到待测点的正极，黑色探头（负极）连接到待测点的负极。如果测量的是电池，则红色探头接触电池的正极，黑色探头接触电池的负极。
2. 重新供电：如果之前断开了电源，现在可以重新开启电源。
3. 读取数据：观察万用表显示屏上的读数。现代数字万用表会自动检测并显示直流电压值，单位通常为伏特（V）、毫伏（mV）或微伏（μV）。例如，显示“12.34V”表示电压为12.34伏特。

步骤四：记录和分析数据

1. 记录结果：将测量结果记录在笔记本或电子表格中，方便后续分析。
2. 对比规格：将测量结果与电路或元件的额定值对比，判断是否正常工作。如果差异较大，可能存在问题需要进一步排查。

4. 特殊情况处理

多量程万用表

如果万用表具有自动量程功能，会自动选择最佳的量程档位，无需手动调整。如果是手动量程万用表，建议从较高量程开始，逐步降低，以免损坏仪器或影响测量准确性。

高压直流电压

测量高压直流电压时，务必小心谨慎。确保万用表和探头的额定电压范围能够覆盖待测电压。高压测量时，最好使用具备高电压隔离和保护功能的专业仪器。

低压直流电压

对于非常低的直流电压（如小于1V），选择敏感度更高的档位（如200mV或2000mV），以获得更精确的测量结果。

5. 常见问题及解决方法

显示“OL”或过载

如果万用表显示“OL”或过载，说明被测电压超出当前档位的测量范围。尝试切换到更高的量程档位再进行测量。

不稳定读数

若读数不稳定，可能原因包括信号干扰、接触不良或电源波动。检查探头连接，确保接触良好，并避免靠近强电磁干扰源进行测量。

负值显示

如果测量结果为负值，说明探头连接反了。重新交换红色和黑色探头的位置，再次测量即可得到正确的电压值。

6. 注意事项和建议

校准和维护

定期校准万用表，确保其测量准确性。保持探头清洁，避免氧化或损坏。遵循制造商的维护指南，及时更换电池和损耗部件。

使用说明书

仔细阅读并遵循万用表的使用说明书，了解具体操作方法和安全注意事项。不同型号的万用表在操作细节上可能有所不同。

避免静电干扰

在测量过程中，尽量避免静电干扰，尤其是在测量敏感设备或低电压电路时。可以通过佩戴防静电手环或在防静电工作台上操作来减少干扰。

结论

使用万用表测量直流电压是电子和电气工程中最基本的技能之一。通过正确选择档位、稳妥连接探头以及仔细读取和记录数据，可以准确测量电路中的直流电压。掌握这一技能不仅有助于故障诊断和电路调试，还能提升个人的电子测试与测量技术水平。

无论是业余爱好者还是专业人员，熟练使用万用表测量直流电压都是一项基本而重要的能力。通过不断实践和学习，可以进一步提升测量的准确性和效率，为各种电子项目的成功实施奠定坚实基础。
