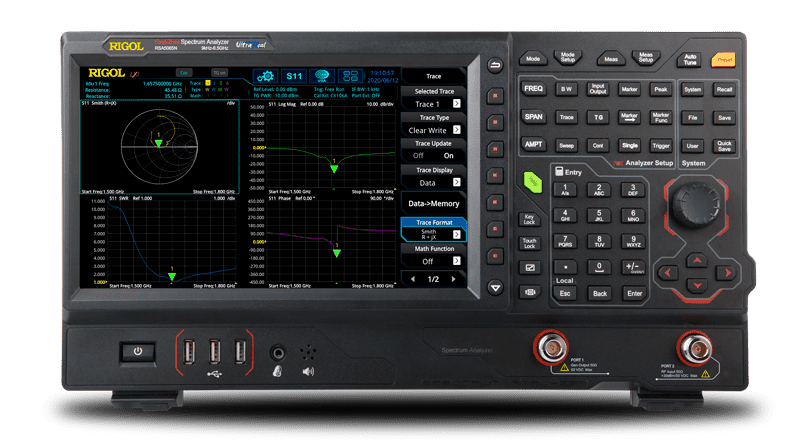

确定傅里叶变换的采样频率和采样点数在信号处理、通信和数字系统设计中是一个基础且关键的问题。这需要平衡信号重建的准确性、系统性能和资源利用效率，在频谱仪中也尤为重要（以RIGOL RSA5000系列为例，如图所示）。以下将详细探讨如何选择合适的采样频率和采样点数，并结合实际应用中的设计策略。
1. 基础理论概述
1.1 奈奎斯特采样定理
奈奎斯特采样定理指出，对一个带限信号进行无失真采样的最低频率要求为：
fs≥2fmax
其中 fs 是采样频率，fmax 是信号频谱的最高频率。这一原则确保信号在离散化后能够通过低通滤波器无误地重构。
1.2 频域分辨率
在应用快速傅里叶变换（FFT）进行频谱分析时，采样点数 N 确定了频域分辨率：
Δf=fs/N
更高的频率分辨率需要更大的 N，这意味着更多的计算量和存储需求。
2. 采样方案的设计步骤
2.1 确定信号的最高频率
- 理论推导：基于信号的数学模型或已知特性，明确其最高频率。
- 实验测量：通过频谱分析仪等工具直接测量信号，以获得实际的频谱分布。
- 经验估计：根据信号的来源和以往经验，大致估计出可能的最高频率。
2.2 选择采样频率
在实际应用中，为减少混叠和提高抗噪性，常选用略高于理论最低值的采样频率。具体选择可以依据下述因素：
- 安全裕度：设置 fs=k×2fmax，典型 k 值为 2.5 至 4，这样可提供额外的余量来抵消信号不确定性。
- 抗混叠滤波器的设计：由于模拟到数字转换前需要滤除高频噪声，滤波器的截止频率通常设定为稍低于奈奎斯特频率。
2.3 确定采样点数
采样点数的确定主要受以下几个因素影响：
- 观测时间：对于非周期信号，观测时间越长，分辨率越高。设定 T 为信号持续时间，则 N=T⋅fs。
- 频谱分辨率要求：若需识别细微频率变化，可适当增加 N，即减小 Δf。
- 系统限制：存储容量和运算速度会限制 N 的最大值，特别是在实时系统中。
3. 实际应用中的考虑与挑战
3.1 系统资源限制
采样率和点数的提升会导致存储需求和计算负荷的显著增加。因此，在硬件受限的环境中，需要仔细权衡存储空间、功耗与采样精度之间的关系。
3.2 信号动态范围和噪声
在有强噪声背景的情况下，可采用过采样技术，即以显著高于奈奎斯特频率的速率采样，然后使用数字滤波方法以增强信噪比。
3.3 实时处理要求
对于需实时处理的应用，如实时频谱仪，必须在有限的时间窗口内完成信号采集和处理。这对硬件速度和算法优化提出了较高要求。
4. 优化与改进策略
4.1 多速率处理
在系统设计中，可以采用多速率信号处理技术（如降采样、升采样），使得不同模块间的数据流动更加高效。例如，初始采样以高采样率获取数据，然后根据需要调整采样频率进行后续处理。
4.2 自适应采样
在自适应信号处理中，可根据信号的瞬时频率内容动态调整采样率。这样的设计能有效降低平均采样率，同时保障关键频率成分的准确保留。
4.3 压缩感知
压缩感知（Compressed Sensing）技术基于信号的稀疏性，通过较低的采样率实现信号的重构。这种方法依赖于复杂的重建算法，适用于具有稀疏特性的信号（如某些图像和通信信号）。
4.4 窗函数应用
在进行傅里叶变换时，窗函数的选择可显著影响频谱泄露和旁瓣水平。常见的窗函数包括汉宁窗、海明窗和布莱克曼窗等，它们在频谱分析中能够改善信号与噪声的区分能力。
5. 实例分析与设计
为了更好地理解这些原理，我们来看一个具体实例：
假设我们有一个带宽为 5 kHz 的语音信号，希望通过数字化采集并分析其频谱。以下是一个简单的设计流程：
- 最高频率估算：假设最高频率为 5 kHz。
- 选择采样频率：
- 根据奈奎斯特定理，最低采样频率为 10 kHz。
- 设置 fs=20 kHz，提供足够的安全余量，并简化抗混叠滤波器设计。
- 确定采样点数：
- 目标频率分辨率为 50 Hz，则 N= fs/Δf=20000/50/=400。
- 考虑资源限制和处理要求：
- 确保系统具备足够的内存和处理能力以支持 20 kHz 采样及相关 FFT 运算。
- 应用窗函数：
- 在进行 FFT 之前应用汉宁窗，以减少频谱泄露现象，提高结果的可靠性。
6. 结论
确定傅里叶变换的采样频率和采样点数是复杂的工程问题，需要综合考虑信号特征、系统需求以及应用场景。通过合理的选择和优化策略，可以在保证信号处理质量的同时，最大化资源利用效率。在设计过程中，不仅要遵循理论原则，还需灵活运用各种技术手段，以适应不断发展的应用需求。无论是在学术研究还是工程实践中，掌握这些技能都是信号处理成功的关键。
