示波器面板上单位符号的含义是什么？

示波器作为一种精密的电子测量仪器，其面板上覆盖了各种单位符号和标记，这些符号和标记帮助用户快速识别和调整示波器的设置，以进行准确的测量和分析。以下是一些常见的示波器面板单位符号及其含义。

一、垂直（Vertical）部分

1. V/div（伏特/格）

• 含义：垂直灵敏度，每格代表的电压值。
• 作用：用于调整显示波形在垂直方向上的放大倍数，使波形适当填充屏幕高度。
• 示例：如果设置为2 V/div，一个格子对应2伏特。

2. mV/div（毫伏/格）

• 含义：更小范围的垂直灵敏度，每格代表的电压值。
• 作用：用于测量低幅值信号，提供更高分辨率。
• 示例：如果设置为10 mV/div，一个格子对应10毫伏。

3. OFFSET（偏移）

• 含义：偏移电压。
• 作用：用于将整个波形向上或向下移动，以便在屏幕上更好地观察特定部分。
• 示例：设定偏移为+5V，整条波形将向上移动5伏特。

二、水平（Horizontal）部分

1. s/div（秒/格）

• 含义：时间基准，每格代表的时间长度。
• 作用：用于控制波形在水平轴上的展开比例，以便观察一个或多个周期的波形。
• 示例：如果设置为1 ms/div，一个格子对应1毫秒。

2. ms/div（毫秒/格）

• 含义：更小时间范围的时间基准，每格代表的时间长度。
• 作用：用于详细观察高频信号的波形变化。
• 示例：如果设置为1 µs/div，一个格子对应1微秒。

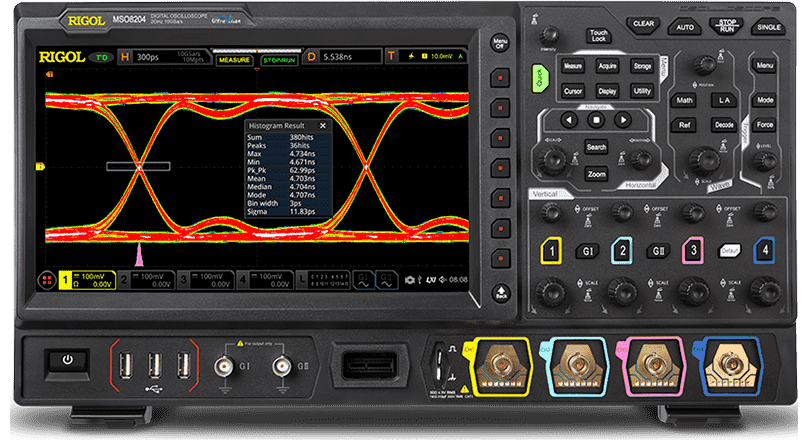

图为MSO8000示波器前面板

三、触发（Trigger）部分

1. Level（电平）

• 含义：触发电平。
• 作用：设置触发电压水平，当采样点达到此电平时触发波形捕捉。
• 示例：如果设置为2V，当信号电压达到2伏特时，示波器将开始捕捉。

2. Edge（边沿）

• 含义：边沿触发模式。
• 作用：选择触发信号的上升沿或下降沿。
• 示例：设置为上升沿（Rising Edge）时，当信号从低电平到高电平变化时触发。

3. Slope（斜率）

• 含义：触发斜率。
• 作用：定义触发事件的斜率，如正斜率或负斜率。
• 示例：设置为正斜率时，触发在信号上升期间发生。

4. Holdoff（保持）

• 含义：触发保持时间。
• 作用：设置两次触发之间的最小时间间隔，以避免错误触发。
• 示例：设置为10 ms，则两次有效触发之间必须至少间隔10毫秒。

四、探头（Probe）部分

1. X1, X10, X100（倍率）

• 含义：探头衰减倍率。
• 作用：选择探头的衰减倍率，以适应不同幅值的信号测量。
• 示例：选择X10时，探头会将输入信号衰减10倍，以防止过载。

五、数学运算（Math）部分

1. +, -, *, /（加、减、乘、除）

• 含义：基本数学运算符。
• 作用：对两个通道的信号进行加、减、乘、除运算。
• 示例：将通道1的波形与通道2的波形相加，得到新的波形。

2. FFT（快速傅里叶变换）

• 含义：频谱分析功能。
• 作用：将时域信号转换为频域信号，便于频谱分析。
• 示例：对一个复杂信号执行FFT，得到其频谱图。

六、自动测量（Auto Measurement）部分

1. Frequency（频率）

• 含义：信号频率。
• 作用：自动测量并显示信号的频率值。
• 示例：测量结果显示为1 kHz，表示信号频率为1千赫兹。

2. Period（周期）

• 含义：信号周期。
• 作用：自动测量并显示信号的周期长度。
• 示例：测量结果显示为1 ms，表示信号周期为1毫秒。

3. Peak-to-Peak（峰峰值）

• 含义：信号的峰峰值电压。
• 作用：自动测量并显示信号的最大电压差。
• 示例：测量结果显示为10 V，表示峰峰值为10伏特。

4. RMS（均方根值）

• 含义：信号的均方根电压。
• 作用：自动测量并显示信号的均方根值。
• 示例：测量结果显示为3.54 V，表示均方根值为3.54伏特。

5. Duty Cycle（占空比）

• 含义：信号的占空比。
• 作用：自动测量并显示脉冲信号的高电平时间占总周期时间的百分比。
• 示例：测量结果显示为50%，表示占空比为50%。

6. Rise Time（上升时间）

• 含义：信号从10%到90%幅值的上升时间。
• 作用：自动测量并显示信号的上升时间。
• 示例：测量结果显示为100 ns，表示上升时间为100纳秒。

7. Fall Time（下降时间）

• 含义：信号从90%到10%幅值的下降时间。
• 作用：自动测量并显示信号的下降时间。
• 示例：测量结果显示为100 ns，表示下降时间为100纳秒。

七、其他常见符号

1. CH1, CH2（通道1, 通道2）

• 含义：表示第1通道和第2通道。
• 作用：选择要显示和调节的通道。
• 示例：选择CH1，表示操作的是第1通道的设置。

2. GND（地）

• 含义：接地符号。
• 作用：将通道输入短路到地，用于校准和噪声测试。
• 示例：选择GND模式，可以观察到基线噪声。

3. DC, AC（直流, 交流）

• 含义：耦合模式。
• 作用：选择直流耦合或交流耦合。
• 示例：选择DC耦合，表示信号的直流成分也被测量；选择AC耦合，表示滤除了直流成分，只测量交流部分。

4. BW Limit（带宽限制）

• 含义：带宽限制。
• 作用：开启后限制输入信号的带宽，以减少高频噪声。
• 示例：开启20 MHz带宽限制，可以过滤掉高于20 MHz的高频成分。

5. REF（参考）

• 含义：参考通道。
• 作用：保存并调用参考波形，用于比较和分析。
• 示例：保存当前波形作为参考，后续可以与新测得的波形进行比较。

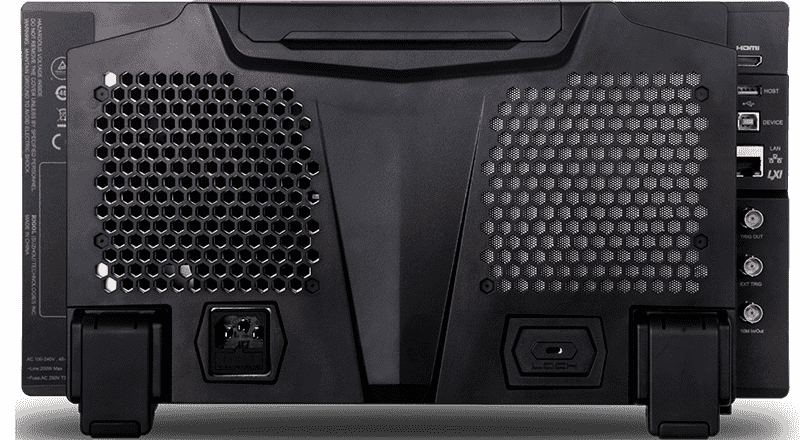

图为普源精电MSO8000示波器后面板

6. EXT TRIG（外部触发）

• 含义：外部触发输入。
• 作用：使用外部信号作为触发源。
• 示例：连接外部触发信号源，触发示波器捕捉波形。

总结

示波器面板上的单位符号和标记对于正确使用和理解示波器至关重要。这些符号不仅帮助用户快速设置和调整示波器参数，还提供了丰富的信息以确保测量的准确性。通过熟练掌握这些符号的含义和用途，用户能够更加高效地使用示波器进行准确的测量和分析。
