电热膜/加热膜/发热片布线原理与设计指导（二）

在之前的《布线原理与设计指导》中，我们学习了方形电热膜如何布线，接下来我们将学习异形电热膜的画法，如下图：

接下来，我们拿这个客户的要求（电阻是6欧姆）来举例：

1.首先我们要知晓该发热膜的相关参数，电阻，电压，功率，工作温度等，如果没有提供电阻焊，可以根据公式算出电阻R=U*U/P,。说白了，布线第一步，就是要明确电阻（为后面用EXCEL公式来布线做准备）。

2.算出实际布线区域面积，然后开根号，即可得到正方形的边长（即换一种思维，把异形区域的布线面积转化为常规方形的），下图实际布线面积，就等于最大圆的面积，减去四个通孔的面积。大圆的面积是804。四个通孔的面积：三个相同的通孔36.3*3=108.9 ，另一个稍小的通孔：7.07。实际布线面积=804-108.9-7.07=688.03 ，688开根号，即可得26*26MM的正方形。

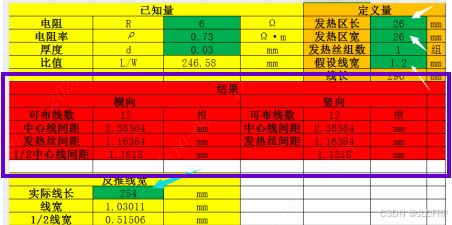

3.在公式中，输入长宽，电阻(这些数据是一定的，不可改变的),试着改变一些可变的参数（如材料的电阻率，厚度，发热丝的组数，及宽度），查看红色区域，线的中间间距，发热丝的间距，以及线宽是否均匀，调整好后即可布线。（EXCEL公式可在嘉立创电热膜/发热片/发热膜官网获取）

4.布线时需注意：

先按外形每边缩小2MM（加热区域与外形一般要预留2到4MM的空间，板小就预留少一点，板大就预留多一点），四个通孔与加热区域也要保持预留空间，每边也要加大2MM左右。

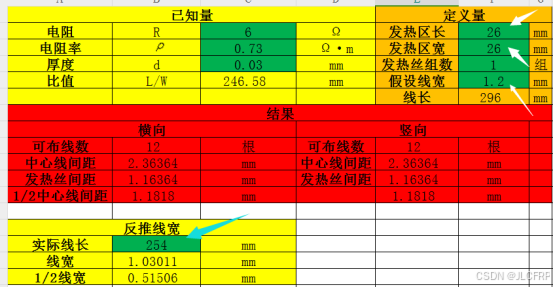

布完线后，尽可能导圆角，计算所布线的总长度254MM，在反推线宽一栏中输入实际线长254MM，即可得到线宽1.03MM。
