前言：

在智能衣柜中，使用异味传感器检测柜内异味值，当异味值大于设定值时会自动开启小风扇，小风扇起到一个排污去浊的功能，再加上温湿度传感器检测柜内的温度和湿度，当温湿度达到设定值时，加热片自动发热，起到一个降温除霉的作用。想要使小风扇和加热片自动开启或者关闭，就要使用继电器作为一个自动开关装置。

一，5V继电器

二，两路5V继电器

2.1简介

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用，可以用来控制5V的小风扇和加热片。

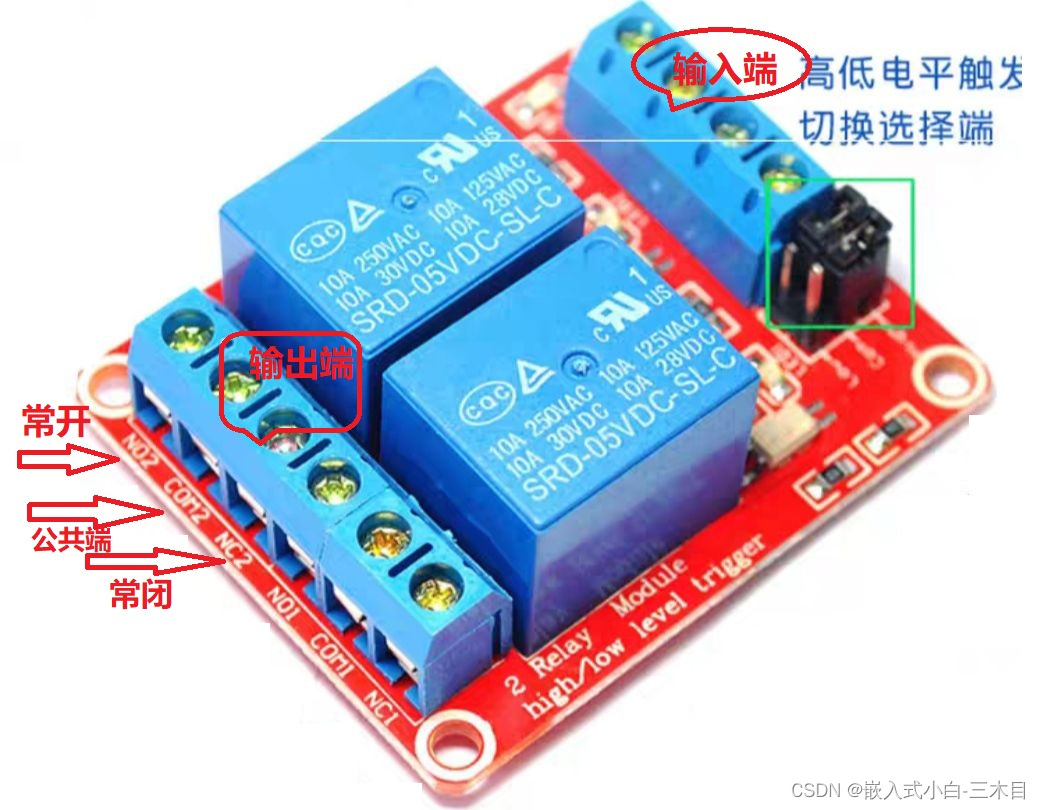

2.2继电器硬件图

放一张继电器图，主要是让大家避避雷，我第一次使用的时候，一直没效果，上网搜索好多博客来看才明白输出端的线怎么接的，写在这里也是希望大家不用像我一样。

输入端口：外接5V电源，输入端哪里有个绿色框框，黑色跳帽可以控制继电器是高电平触发还是低电平触发。

输出端口：从左往右看，分别是NO1/NO2,COM1/COM2,NC1/NC2，代表常开，公共端，常闭三种状态。

继电器的两种状态，开和关，当继电器触发时，为打开状态，NOn口就会被使能，当继电器为关闭状态时，NCn口就会被使能，中间作为公共端连接输出。

元器件的线如何连接？

继电器为打开状态：小风扇红黑两根线子，红线接入继电器的NO1/NO2口，继电器的COM1/COM2拿一根公母杜邦线引出来接入5V电源，小风扇的黑线接STM32的GND口。

继电器为关闭状态：小风扇红黑两根线子，红线接入继电器的NC1/NC2口，继电器的COM1/COM2拿一根公母杜邦线引出来接入5V电源，小风扇的黑线接STM32单片机的GND口。连接图下图所示：

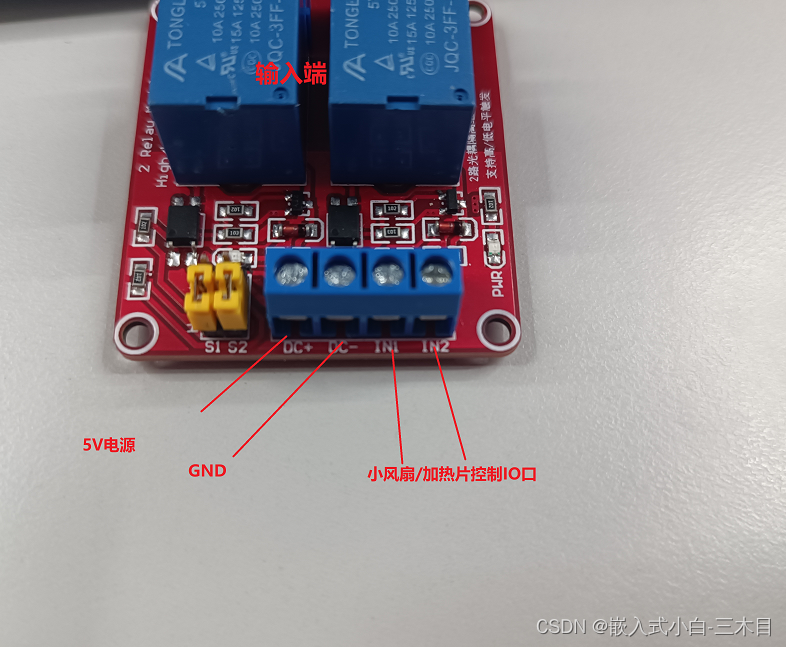

输入端：

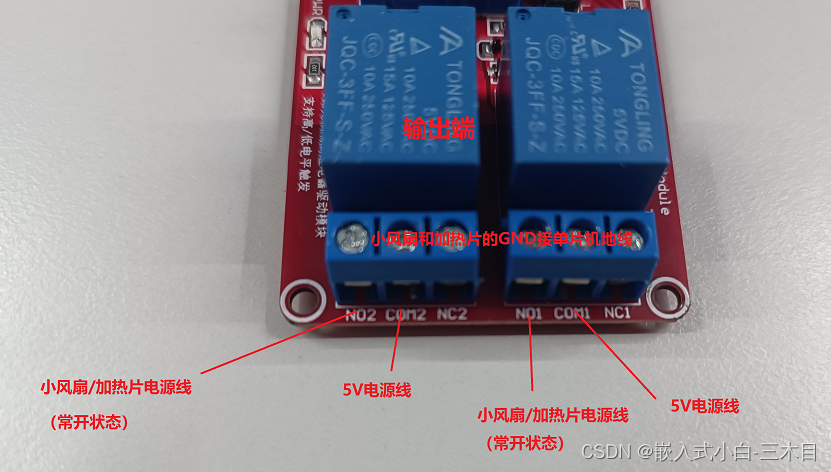

输出端：

三，软件代码部分

3.1软件部分---STM32CUBEMAX部分

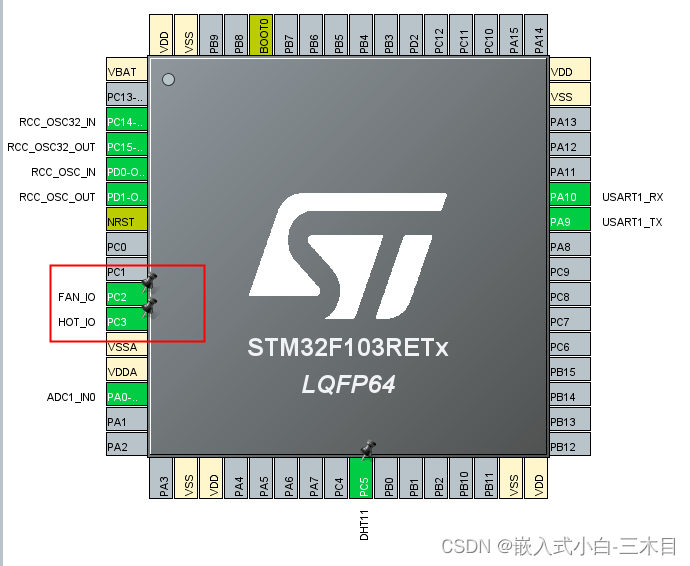

第一步：配置STM32单片机PC2,PC3口味GPIO_OUT输出

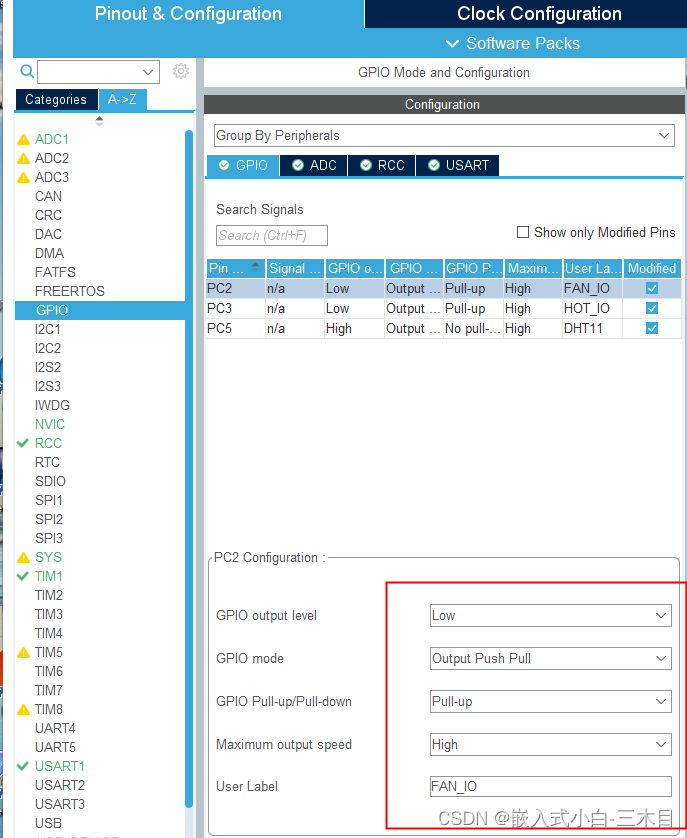

第二步：黑色跳帽插入H端，为高电平触发，在MCU上电时，初始化IO口为低电平输出，开漏输出，输出使能上拉电阻，并设置标签：FAN_IO,HOT_IO,如下图所示：

第三步：STM32Cubemaa生成keil代码。

3.2软件部分---Keilv5代码部分

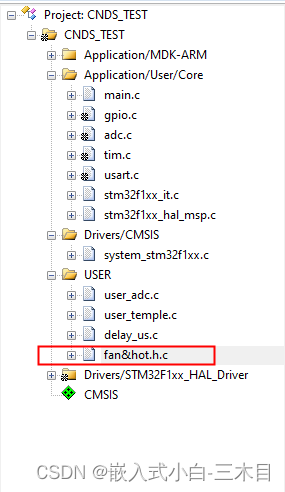

第一步：因为加热片和小风扇的代码比较少和简单，就把他们合成一个文件去使用哦，在工程文件中添加小风扇和加热片.c和.h控制文件。

第二步：在fan&hot.h中添加以下代码：

#ifdef H_fan_HOT_H
#define H_fan_HOT_H
#include "main.h"

void FAN_Switch(uint8_t a);//¿ªÆô/¹Ø±Õ·çÉÈ

void HOT_Switch(uint8_t a);//¿ªÆô/¹Ø±Õ¼ÓÈÈÆ¬

#endif

第三步：在fan&hot.c中添加以下代码：

#include "fan&hot.h"
#include "gpio.h"

void FAN_Switch(uint8_t a)
{
	if(a)	//ÅÐ¶ÏaÊÇ·ñÎªÕæÖµ
	{
	  HAL_GPIO_WritePin(GPIOC,FAN_IO_Pin,GPIO_PIN_SET);
	}
	else
	 HAL_GPIO_WritePin(GPIOC,FAN_IO_Pin,GPIO_PIN_RESET);	//ÉèÖÃPC8Òý½Å×´Ì¬Îª¸ßµçÆ½

}


void HOT_Switch(uint8_t a)
{

 if(a)	//ÅÐ¶ÏaÊÇ·ñÎªÕæÖµ
	{
	 HAL_GPIO_WritePin(GPIOC,HOT_IO_Pin,GPIO_PIN_SET);
	}
	else
	 HAL_GPIO_WritePin(GPIOC,HOT_IO_Pin,GPIO_PIN_RESET);	//ÉèÖÃPC8Òý½Å×´Ì¬Îª¸ßµçÆ½

}

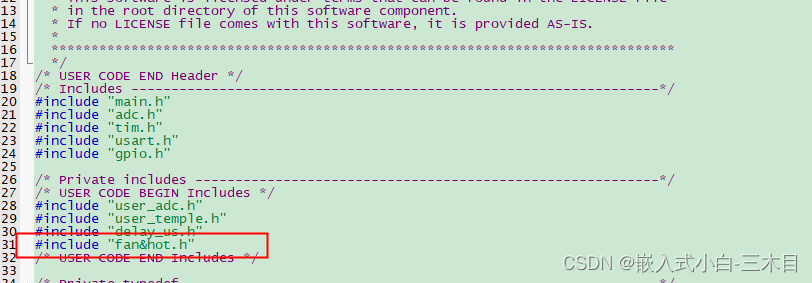

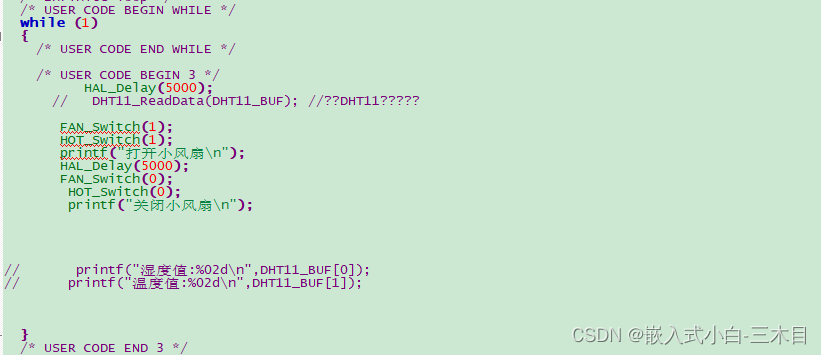

第四步：在main.c中加入新增.h文件：
