使用 DeepSeek 和 Mermaid 快速生成流程图等专业图

在数字化时代，流程图作为信息可视化的重要工具，在项目管理、软件开发、业务流程优化等领域发挥着关键作用。然而，传统的手动绘制流程图方式不仅耗时，还容易出错。今天，我将向大家介绍如何利用 DeepSeek 和 Mermaid 这两个强大的工具，快速生成清晰美观的流程图。

一、工具介绍

1. DeepSeek

DeepSeek 是一款强大的开源大语言模型，能够根据自然语言描述自动生成代码。我们可以利用它来快速生成 Mermaid 语法，从而减少手动编写的工作量。

2. Mermaid

Mermaid 是一种轻量级的图表标记语言，允许用户通过简单的文本语法定义各种类型的图表，包括流程图、序列图、甘特图等。它的语法简洁易用，支持跨平台兼容，并且能够动态更新图表，非常适合敏捷开发。

二、使用 DeepSeek 生成 Mermaid 代码

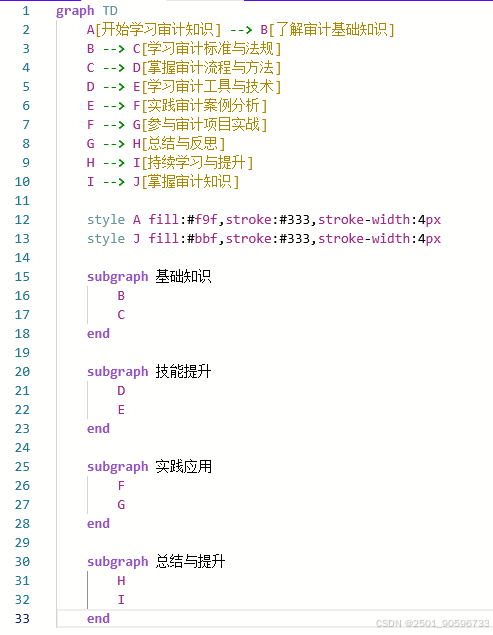

打开 DeepSeek 官网，登录后进入对话界面。在输入框中，详细描述你的流程图需求。例如：“我要画一个xxx的流程图，要求要mermaid的形式输出，并且需要美观且详细”。

也可以使用Mermaid官方文档中的图表语法作为基础或进行改进。

三、使用Mermaid生成流程图

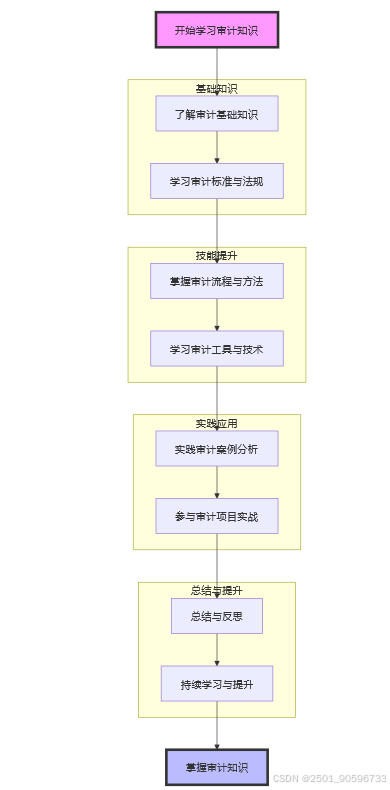

将DeepSeek生成的代码放入Mermaid中，进行生成，生成后的流程图如下所示。

四、使用drwa.io生成流程图

使用draw.io也可以生成流程图，draw.io 作为一款功能强大的在线图表绘制工具，具有多方面的优势。它提供了丰富的图表类型，涵盖了流程图、网络图、组织结构图、UML 图、ER 图等众多实用场景，满足了不同用户的需求。

Flowchart Maker & Online Diagram Softwarehttps://app.diagrams.net/

使用drwa.io生成流程图步骤如下所示：

1. 打开 draw.io：首先，打开 draw.io 网站。

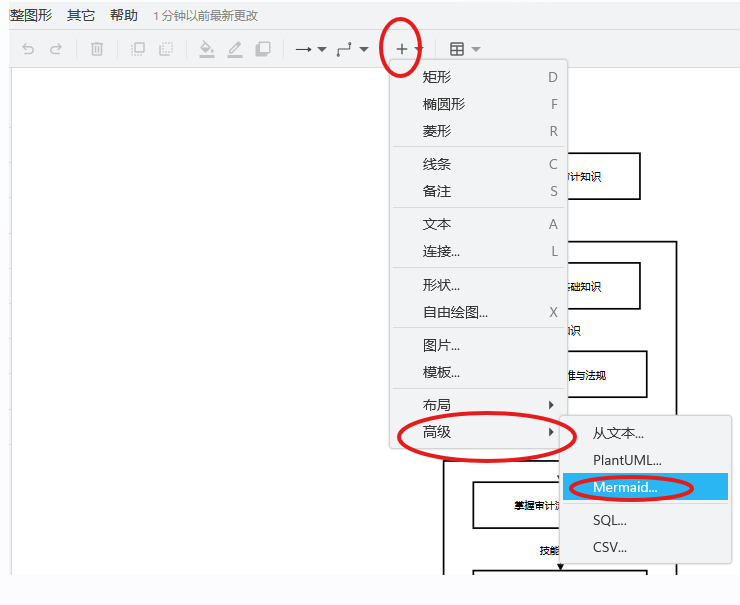

2. 点击“+”按钮：在工具栏中找到并点击红色圆圈标注的“+”按钮，这通常用于添加新的图形或元素。

3. 选择“高级”选项：在弹出的菜单中，向下滚动找到并点击红色圆圈标注的“高级”选项。

4. 选择“Mermaid...”：在“高级”子菜单中，找到并点击蓝色高亮标注的“Mermaid...”选项。

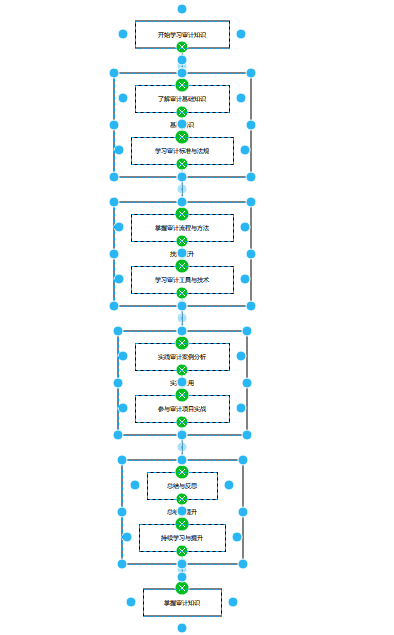

5. 输入Mermaid代码：将代码输入到输入框中，点击“插入”，即可生成流程图。

五、总结

通过 DeepSeek 、 Mermaid 和draw.io 的结合使用，我们可以快速生成结构化的流程图等专业图，大大提高了工作效率。DeepSeek 负责生成 Mermaid 语法，而 Mermaid 则将这些语法转化为可视化的图表，实现了从文本到图形的无缝转换。
