反激式（Fly back）开关电源的那些事儿

嘿，小伙伴们，今天咱们来聊聊反激式（Fly back）开关电源的那些基础知识。别看这名字挺高大上的，其实原理并不复杂。

一、反激式开关电源的工作原理

反激式开关电源，又叫单端反激式转换器，或者“Buck-Boost”转换器。为啥叫反激呢？因为它是在原边MOS管关断的时候，输出端才获取能量的，是不是很神奇？

它的工作过程其实挺简单的，就两个阶段：MOS管开通期间和MOS管关断期间。

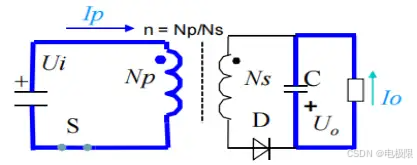

• MOS管开通期间：这时候，Vin电压就加在变压器初级绕组上了，变压器就开始储能。而次级整流二极管呢，因为承受的是反向电压，所以就截止了。这时候，电容C就得放电，给负载提供能量。

•

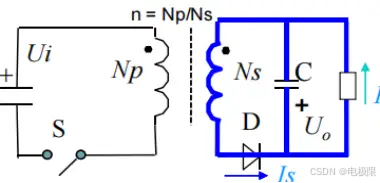

• MOS管关断期间：这时候，变压器初级绕组电压就变了，之前储存的能量就释放到次级绕组了。次级整流二极管这时候就导通了，给电容C充电的同时，也给负载提供能量。



二、反激式开关电源的工作电流模式

反激式开关电源的工作电流模式有三种：电流连续模式（CCM）、电流断续模式（DCM）和电流临界模式（BCM）。

• BCM模式：就是在每个开关周期开始或结束时，反激变压器原边励磁电感储存的能量刚好释放完。这时候，电源就工作在BCM模式下。

•

• CCM模式：如果在每个开关周期开始或结束时，反激变压器原边励磁电感中还有残余能量，那电源就工作在CCM模式下。这时候，励磁电感中持续有电流流过，磁通也持续存在。这种模式可以降低开关管的电流应力，但需要较大的电感量。
• DCM模式：如果在每个开关周期开始或结束时，反激变压器原边励磁电感储存的能量已经完全释放掉了，那电源就工作在DCM模式下。这时候，励磁电感中有一定时间内是没有电流流过的，磁通也会在一定时间内消失。这时候，励磁电感就失去箝位作用了，会和开关管D-S极间电容产生LC振荡。

•

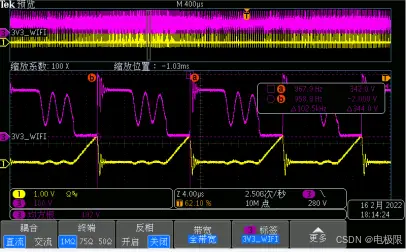

断续模式（DCM）原边电流/电压波形

而且啊，公司设计的反激式开关电源，基本上都是工作在DCM模式下的。
