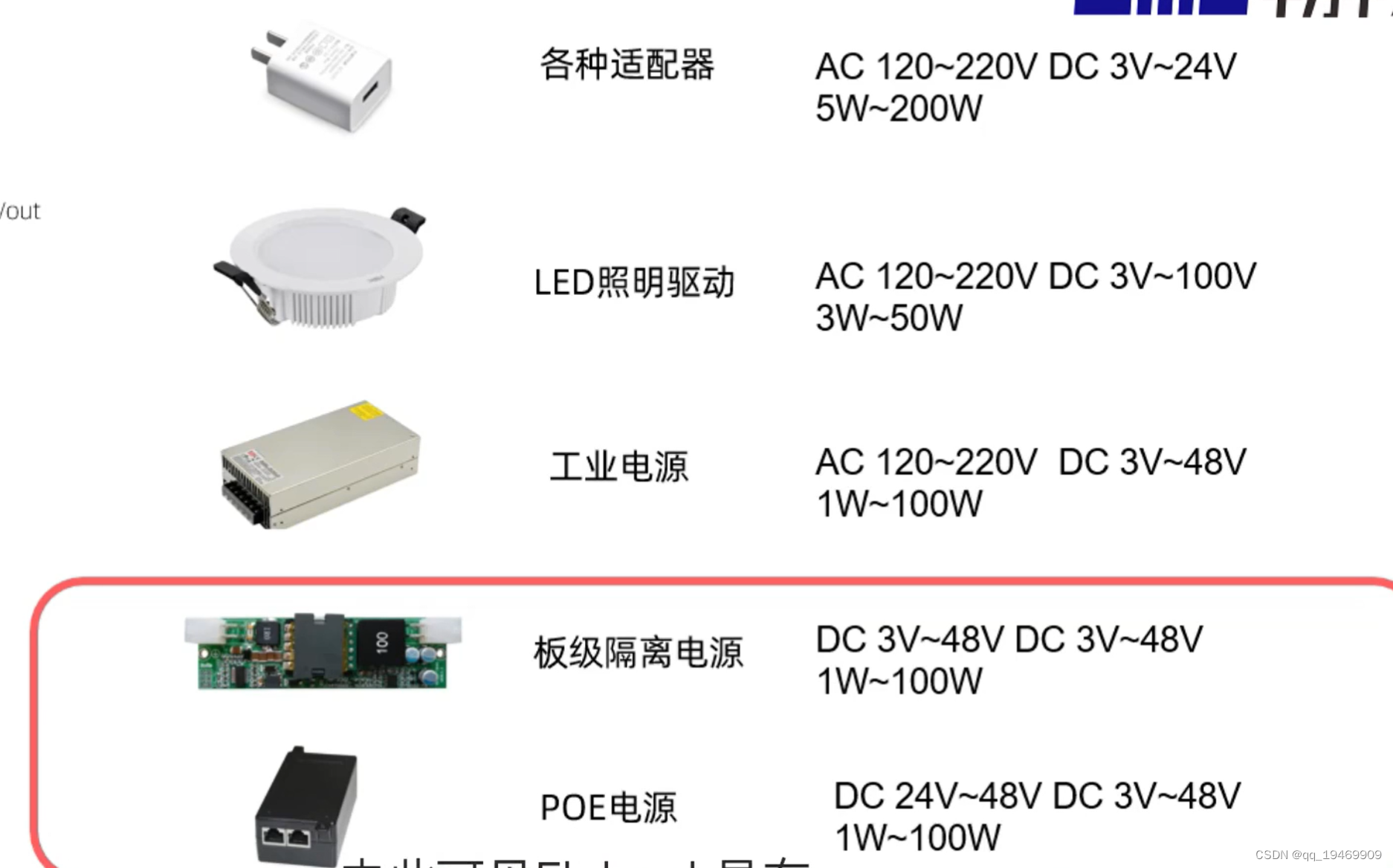

1、反激的常见应用场合

在这里插入图片描述

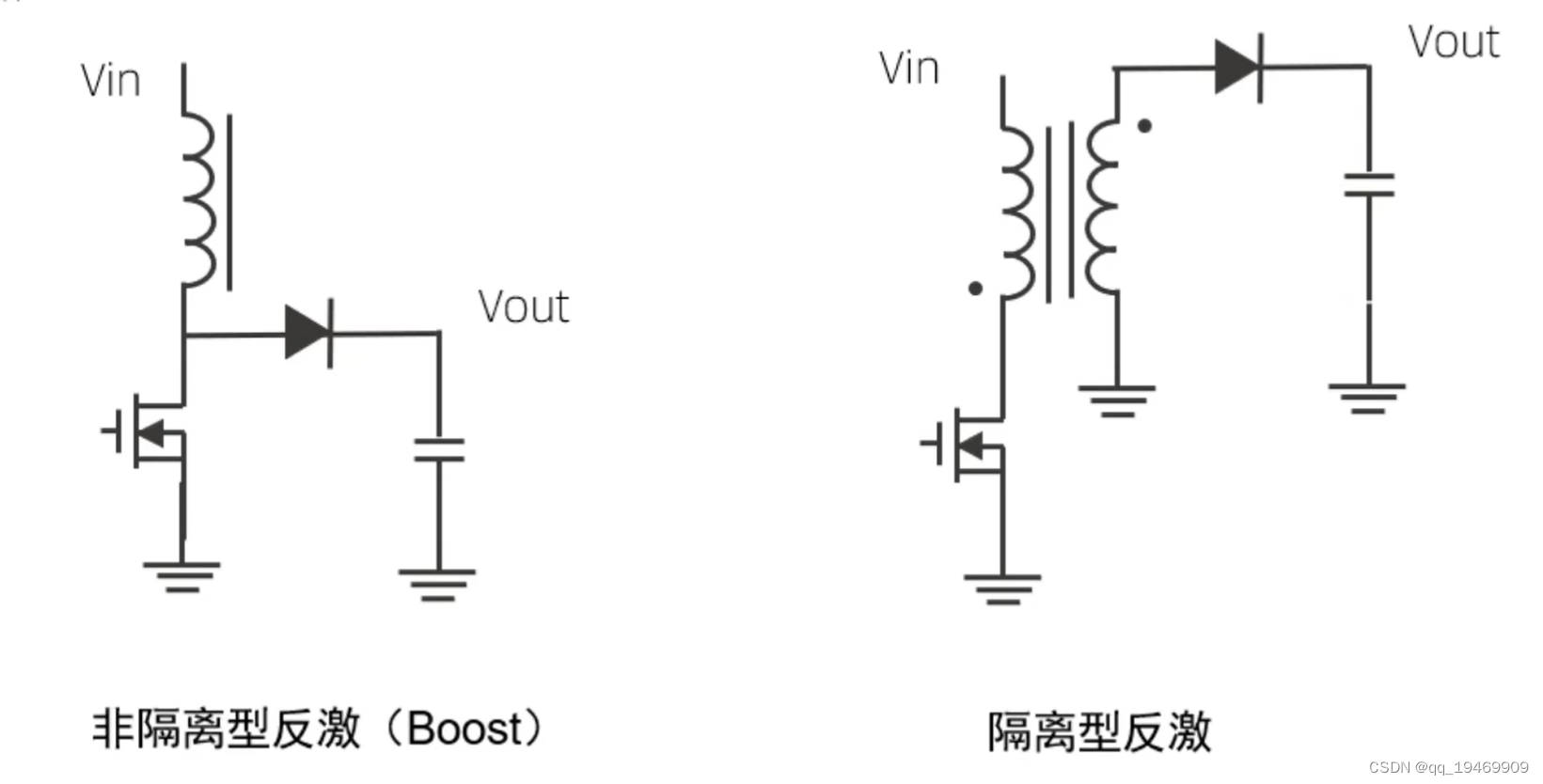

反激变换器：开关管截止时间向负载输出能量的变换器，现实中常指隔离型反激变换器。

反激是最简单的，实现隔离，宽输入输出电压比的高性价比方案。

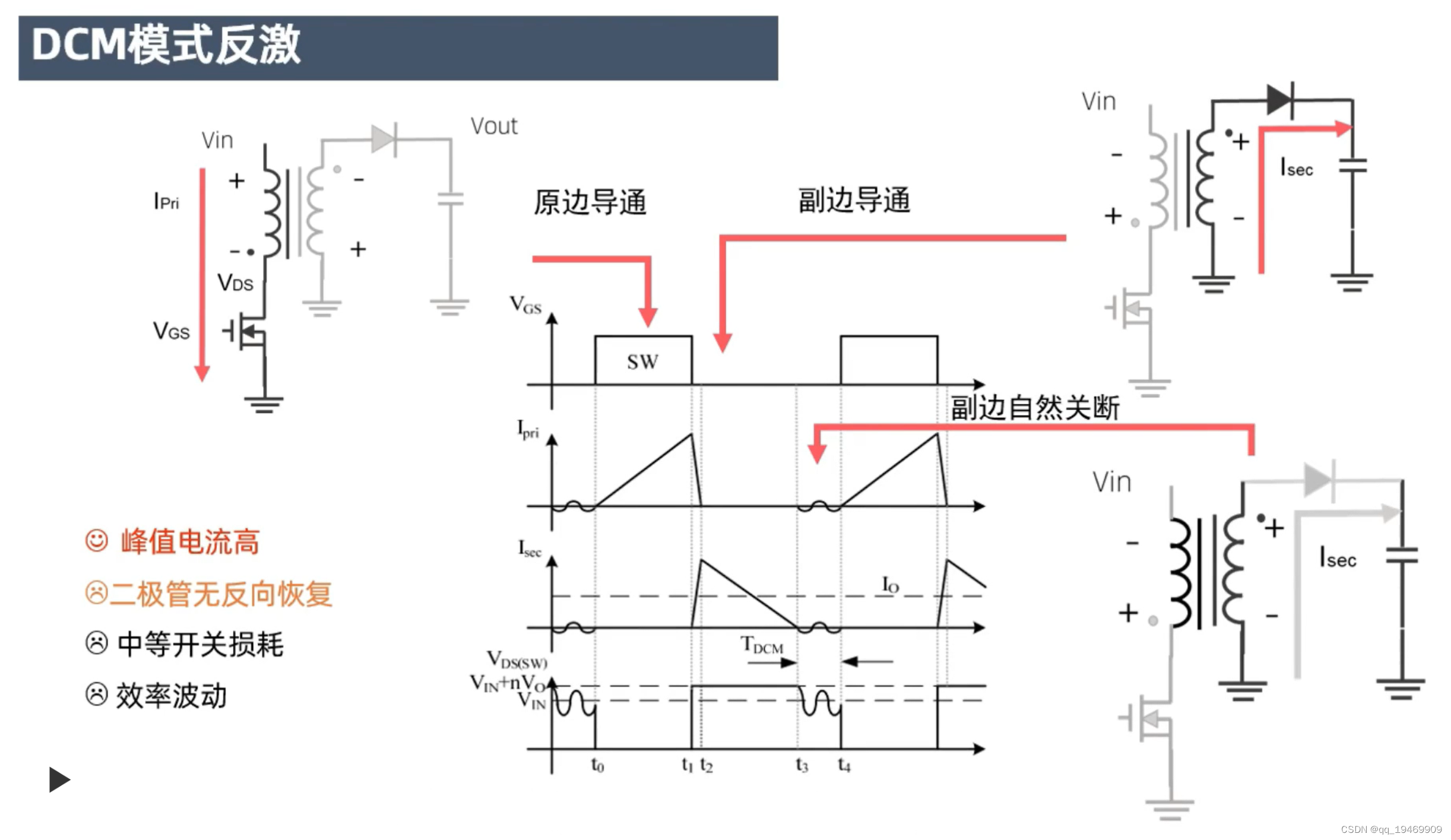

2、DCM模式反激原理

在这里插入图片描述
DCM模式比CCM模式更常见。
有三种模式：
1、首先，原边导通的时候，电感电流或者说变压器的原边电流会增大；
2、然后MOS管关断之后，左边的电流是不能去了，下面感应成正的，上面感应成负的；这个时候原边的电流是会把MOS管的结电容充起来，充起来之后，正端电压会升起来，副边的正端电压也会升起来，超过输出电压时，二极管导通。
3、这个时候中间有一个换流过程，续流的过程中，副边的电流会下降，下降到0的时候，二极管自然过零。二极管此时也自然不导通，副边电流没了，原边电流也会没有。
