寄生电容的主要表现形式

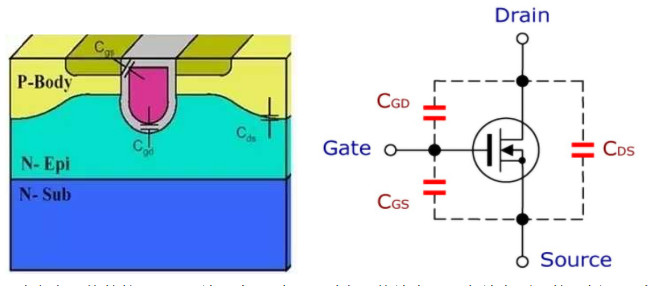

半导体功率器件寄生电容
功率半导体的核心是PN结,当N型和P型半导体结合后,在结合面处的两侧形成空间电荷区,也称为耗尽层,当PN结两端的电压变化的时候,PN结的空间电荷区的电荷也发生改变;另外,N区电子和P区空穴因为浓度的差异相互扩散,也会在PN结的两侧产生电荷存储效应,这些因素作用在一起,在任何半导体功率器件内部,就会产生相应的寄生电容。

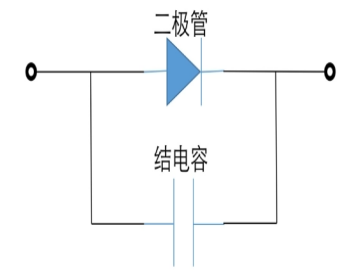

二极管寄生电容
磁性器件寄生电容

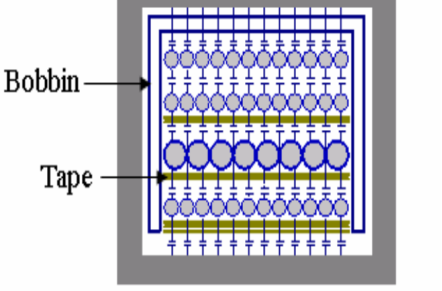

变压器寄生电容
共模电感、电感、变压器等磁性器件,在绕线之间会形成分布电容,此电容容量通常为PF级,PF级电容为高频共模电流提供了耦合路径。
功率器件/磁性器件对参考地平面寄生电容

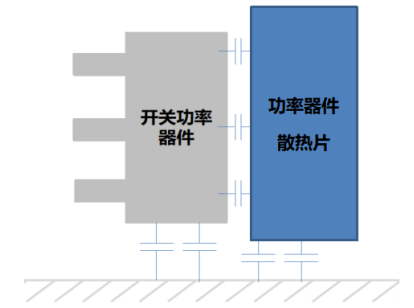

功率器件对参考地平面寄生电容

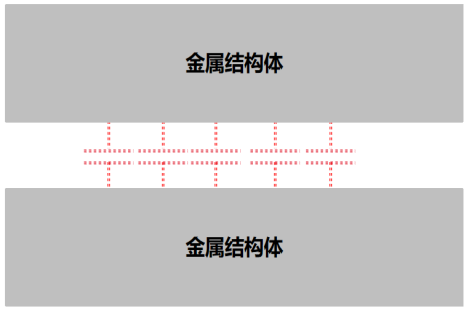

金属体之间的寄生电容

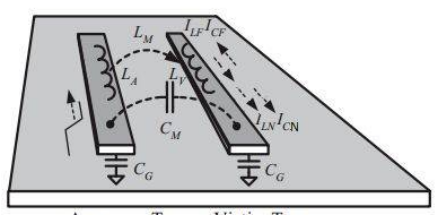

PCB布线间寄生电容
