基于Matlab交通标志识别检测系统GUI设计

基于Matlab交通标志识别检测系统GUI设计

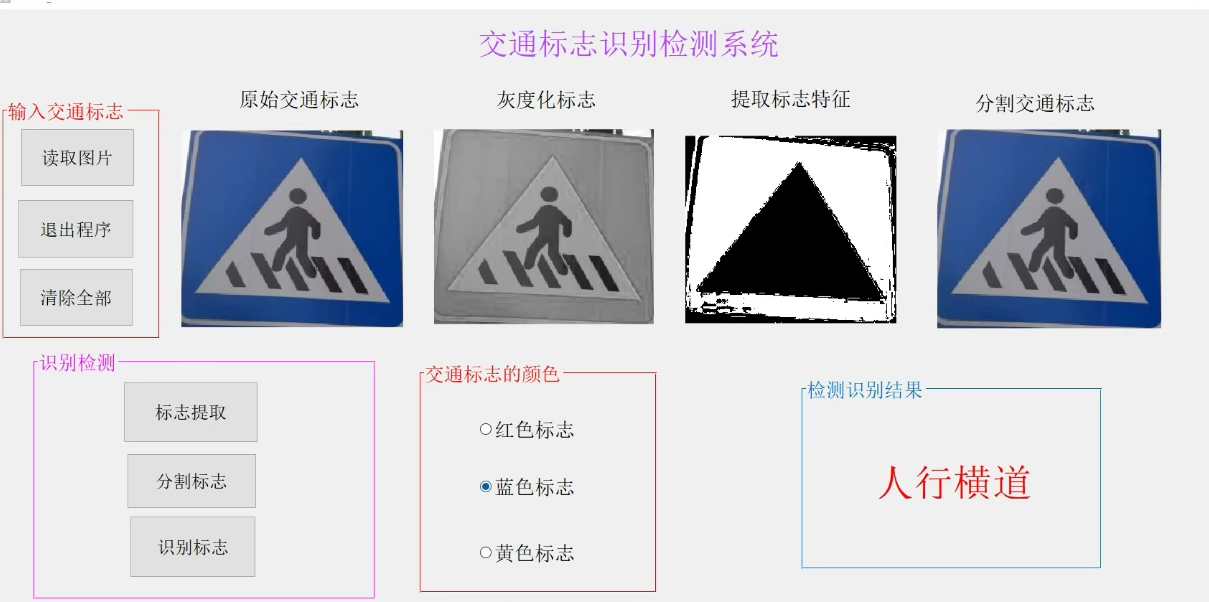

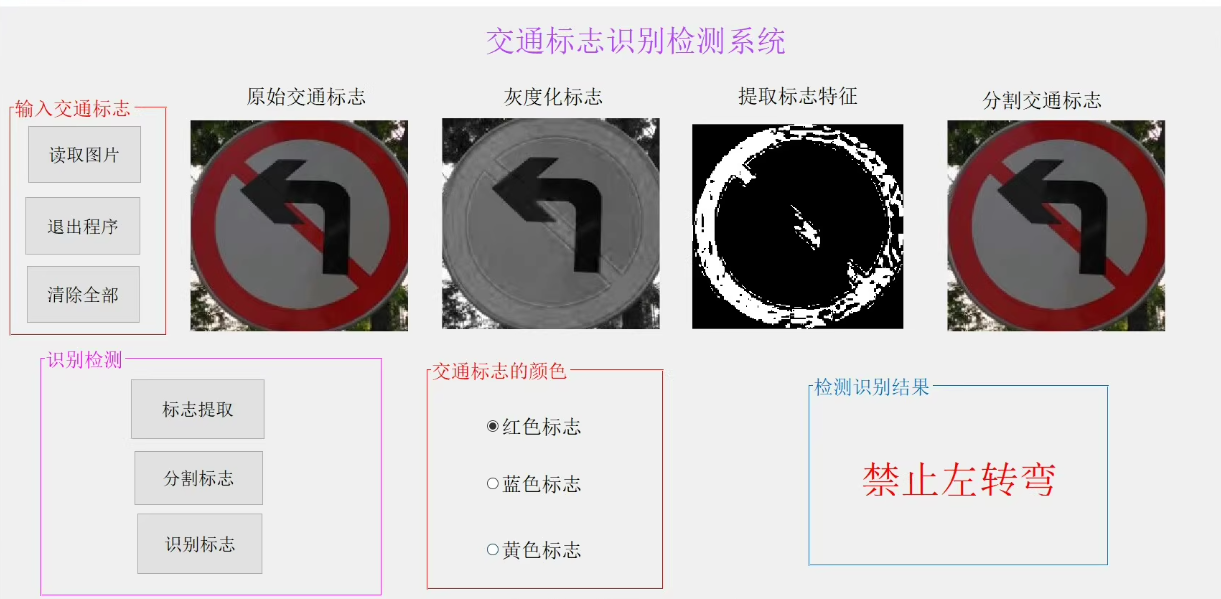

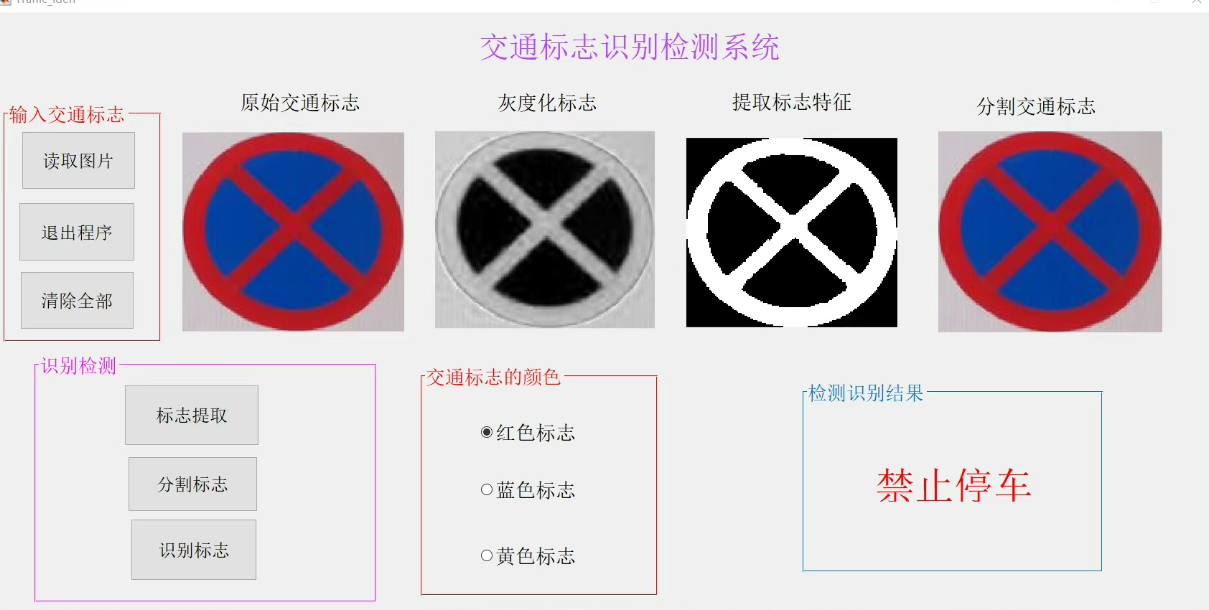

这款MATLAB交通标志识别检测系统GUI软件基于深度学习技术，专用于交通标志的识别与检测。软件能够识别多种交通标志，如人行横道、禁止通行等。用户可以通过读入交通图片，进行图像提取和分割，以识别和分类交通标志。该软件提供详细注释，用户可以在此基础上进一步设计和优化界面及功能。
主要功能:
深度学习模型：使用深度学习卷积神经网络进行交通标志的识别和检测，提高识别准确率和效率。
交通标志识别：支持识别多种交通标志，如人行横道、禁止通行等，适用于交通监控和智能交通系统。
图像提取与分割：用户可以读入交通图片，对图片进行提取和分割，精确识别标志内容。
功能注释：提供详细的代码注释，便于用户理解和在此基础上进行进一步的界面和功能设计。

以下是一个基于 MATLAB 的交通标志识别检测系统的 GUI 示例代码。该系统利用图像处理技术和机器学习（或深度学习）模型实现交通标志的检测与识别，支持图像上传、交通标志区域分割、以及分类结果显示。

---

主程序代码

function TrafficSignDetectionGUI
    % 创建主窗口
    fig = uifigure('Name', '交通标志识别检测系统', ...
        'Position', [100, 100, 800, 600], 'BackgroundColor', [0.95, 0.95, 0.95]);

    % 添加菜单按钮
    btnUpload = uibutton(fig, 'push', 'Text', '上传图像', 'Position', [50, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) uploadImage(fig));

    btnDetect = uibutton(fig, 'push', 'Text', '标志检测', 'Position', [220, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) detectSigns(fig));

    btnSave = uibutton(fig, 'push', 'Text', '保存结果', 'Position', [390, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) saveResult(fig));

    % 显示区域
    axOriginal = uiaxes(fig, 'Position', [50, 100, 350, 300]);
    axProcessed = uiaxes(fig, 'Position', [420, 100, 350, 300]);

    % 全局变量存储图像数据
    global originalImage processedImage;
    originalImage = [];
    processedImage = [];
end

% 上传图像
function uploadImage(fig)
    global originalImage axOriginal;
    [file, path] = uigetfile({'*.jpg;*.png;*.bmp', '图像文件 (*.jpg, *.png, *.bmp)'});
    if isequal(file, 0)
        return;
    end
    filePath = fullfile(path, file);
    originalImage = imread(filePath);

    % 显示原始图像
    axes(axOriginal);
    imshow(originalImage);
    title('原始图像');
end

% 标志检测与分类
function detectSigns(fig)
    global originalImage processedImage axProcessed;
    if isempty(originalImage)
        uialert(fig, '请先上传图像！', '错误');
        return;
    end

    % 转换为HSV颜色空间
    hsvImage = rgb2hsv(originalImage);
    hChannel = hsvImage(:, :, 1); % 色调
    sChannel = hsvImage(:, :, 2); % 饱和度
    vChannel = hsvImage(:, :, 3); % 亮度

    % 根据交通标志的颜色范围进行分割（示例：红色标志、蓝色标志）
    redMask = (hChannel >= 0 & hChannel <= 0.1) | (hChannel >= 0.9 & hChannel <= 1) & ...
              (sChannel >= 0.3) & (vChannel >= 0.3);
    blueMask = (hChannel >= 0.5 & hChannel <= 0.7) & (sChannel >= 0.3) & (vChannel >= 0.3);
    signMask = redMask | blueMask;

    % 形态学操作去除噪声
    signMask = imopen(signMask, strel('disk', 5));
    signMask = imclose(signMask, strel('disk', 5));

    % 提取连通区域
    labeledImage = bwlabel(signMask);
    stats = regionprops(labeledImage, 'Area', 'Centroid', 'BoundingBox');

    % 分类逻辑（假设红色为“停止”，蓝色为“指示”）
    processedImage = originalImage;
    for i = 1:length(stats)
        bbox = stats(i).BoundingBox;
        centroid = stats(i).Centroid;

        % 判断标志颜色
        roiHue = hChannel(round(centroid(2)), round(centroid(1)));
        if (roiHue >= 0 && roiHue <= 0.1) || (roiHue >= 0.9 && roiHue <= 1)
            label = 'Stop';
            color = [1, 0, 0]; % 红色框
        elseif roiHue >= 0.5 && roiHue <= 0.7
            label = 'Info';
            color = [0, 0, 1]; % 蓝色框
        else
            continue;
        end

        % 绘制边界框和标签
        rectangle('Position', bbox, 'EdgeColor', color, 'LineWidth', 2, ...
                  'Parent', axProcessed);
        text(centroid(1), centroid(2), label, 'Color', color, 'FontSize', 12, ...
             'Parent', axProcessed);
    end

    % 显示分类结果
    axes(axProcessed);
    imshow(processedImage);
    title('交通标志检测与分类结果');
end

% 保存结果
function saveResult(fig)
    global processedImage;
    if isempty(processedImage)
        uialert(fig, '没有可保存的结果！', '错误');
        return;
    end
    [file, path] = uiputfile({'*.jpg', 'JPEG 文件 (*.jpg)'; '*.png', 'PNG 文件 (*.png)'});
    if isequal(file, 0)
        return;
    end
    filePath = fullfile(path, file);
    imwrite(processedImage, filePath);
    disp('结果已保存');
end

---

功能说明

1. 上传图像：

   • 用户可以通过按钮选择本地图像文件（支持 .jpg, .png, .bmp 格式）。
   • 原始图像会显示在左侧的坐标轴中。

2. 标志检测与分类：

   • 图像被转换到 HSV 颜色空间，利用交通标志的颜色特征（色调、饱和度、亮度范围）进行分割。
   • 使用形态学操作（开运算和闭运算）去除噪声并优化分割结果。
   • 根据分割结果提取连通区域，并根据颜色等特征对交通标志进行简单分类（例如红色标志为“停止”，蓝色标志为“指示”）。
   • 在图像中标注分类结果（边界框和标签）。

3. 保存结果：

   • 用户可以将分类结果保存为 JPEG 或 PNG 格式的图像文件。

---

界面布局

• 顶部按钮栏：

  • 包括“上传图像”、“标志检测”、“保存结果”按钮。

• 底部显示区：

  • 左侧显示原始图像，右侧显示处理后的图像（分割、分类结果）。

---

注意事项

1. 颜色范围调整：

   • 交通标志的颜色范围（H、S、V 值）可以根据实际应用场景进行调整，以提高分割精度。

2. 性能优化：

   • 对于高分辨率图像，可以考虑对图像进行下采样处理以加快计算速度。

3. 功能扩展：

   • 可以进一步扩展功能，例如添加更多交通标志种类的分类。
   • 可以集成深度学习模型（如 CNN）以实现更复杂的交通标志识别。

4. 界面美化：

   • 当前采用灰色背景，用户可以根据需求调整颜色和布局。

---

以上代码提供了一个完整的交通标志识别检测系统的 GUI 框架，用户可以根据需求进行修改和优化。
