1. 频谱分析仪的基本概念

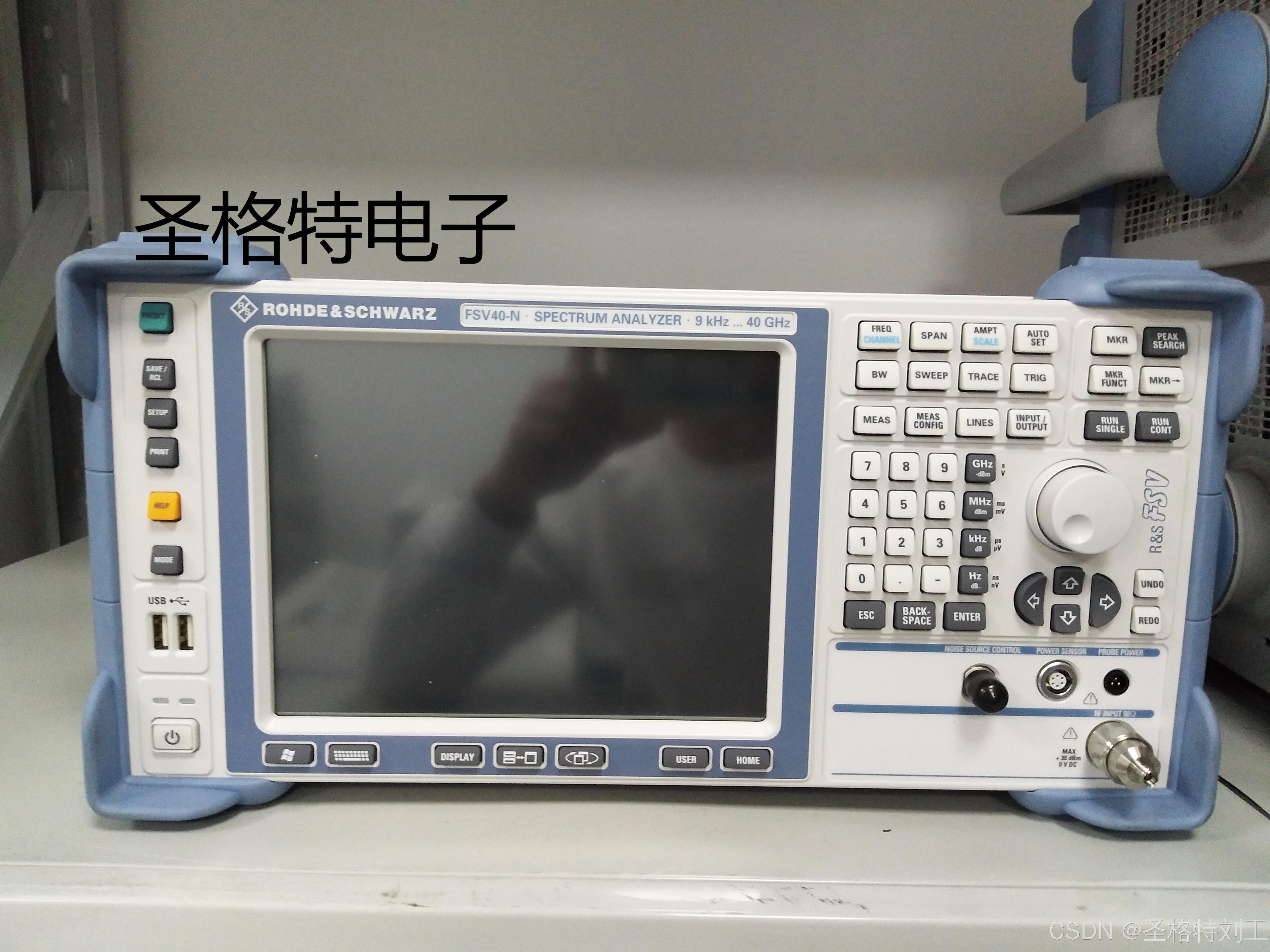

频谱分析仪（Spectrum Analyzer） 是一种用于测量信号频谱的测试仪器，广泛应用于无线通信、雷达、射频电路设计、电磁兼容（EMC）测试等领域。它可以显示信号的频率分布、功率、电平、带宽等关键参数，帮助工程师分析信号质量和干扰源。

常见的频谱分析仪类型包括：

扫频（Superheterodyne）频谱分析仪：传统的频谱分析仪，工作原理类似于超外差接收机，适用于大多数通用测试应用。
实时（RTSA）频谱分析仪：支持实时信号分析，适用于捕捉瞬态信号、突发信号等。
矢量信号分析仪（VSA）：结合 IQ 解调技术，可分析调制信号，适用于无线通信测试。

本文将介绍频谱分析仪的基本操作方法，帮助初学者快速掌握其使用技巧。

2. 频谱分析仪的基本操作

2.1 连接设备

在使用频谱分析仪前，需要正确连接信号源：

选择合适的射频（RF）输入端口：
- 低频信号（<3 GHz）：使用低频 RF 输入端口。
- 高频信号（>3 GHz）：使用高频端口或外部下变频器。
选择适当的衰减器或放大器：避免信号过载或信号太弱无法检测。
使用合适的同轴电缆和连接器（如 SMA、N 型），确保信号完整传输，避免信号损失或反射。

2.2 设置基本参数

(1) 频率范围（Start & Stop Frequency）

设定频率范围，以观察特定频段的信号。例如：

Wi-Fi 2.4 GHz 信号：设定起始频率 2.3 GHz，终止频率 2.5 GHz。
5G NR FR1 信号：设定起始频率 3.3 GHz，终止频率 4.2 GHz。

(2) 频率分辨率（RBW - Resolution Bandwidth）

RBW（分辨率带宽） 决定了频谱仪的分辨能力：

较窄的 RBW（10 Hz - 1 kHz）：用于测量窄带信号，提高频率分辨率。
较宽的 RBW（100 kHz - 1 MHz）：用于快速扫描宽带信号，提高测量速度。

(3) 扫描时间（Sweep Time）

扫描时间（Sweep Time） 决定了信号扫描的速度和精度。

较长的扫描时间：提高信号细节分辨能力，但测量时间增加。
较短的扫描时间：快速捕捉信号，但可能忽略一些细节。

(4) 参考电平（Reference Level）

设定合适的参考电平，以确保信号不超出屏幕范围，避免过载或失真。
例如：测量 -30 dBm 信号时，参考电平可设定为 -10 dBm 以获得良好的信号显示。

3. 频谱分析仪的常见测量功能

3.1 频谱观察与功率测量

频谱分析仪的核心功能 是观察信号的功率随频率的分布情况。常见的测量参数包括：

峰值功率（Peak Power）：最大功率点。
平均功率（Average Power）：信号的整体功率水平。
占用带宽（OBW - Occupied Bandwidth）：信号占用的带宽范围，常用 99% 功率带宽测量。

3.2 调制信号分析（结合 VSA 软件）

频谱分析仪可用于分析 AM、FM、QAM、OFDM 等调制信号，评估其调制质量，如误差矢量幅度（EVM）、邻道泄漏比（ACLR）、频偏等。

3.3 相位噪声测量

在高精度通信和雷达系统中，相位噪声（Phase Noise） 是影响系统性能的重要因素。

频谱分析仪可测量相位噪声，评估信号源的频率稳定性。
低相位噪声对于 5G 基站、卫星通信、雷达系统 至关重要。

3.4 EMI/EMC 预兼容测试

电磁干扰（EMI）测量 是电子产品研发的重要环节。

频谱分析仪可进行 EMI 预兼容测试，检测产品是否符合 CISPR、FCC、IEC 等标准的辐射限制要求。
配合 准峰值检波器（Quasi-Peak Detector），可更准确评估干扰水平。

4. 频谱分析仪的高级应用

4.1 实时频谱分析（RTSA）

某些应用（如雷达、电子战、5G）需要捕捉短时突发信号，传统频谱分析仪可能会漏掉瞬态事件。

实时频谱分析（RTSA） 能够检测短时信号，如雷达脉冲、间歇性干扰。
适用于 电子战信号监测、间谍信号检测、IoT 干扰排查 等。

4.2 扫描多信号环境（多载波分析）

在蜂窝通信和卫星通信中，多个信号可能同时存在。

频谱分析仪可用于 载波频谱分析，识别多个信号源，分析功率分布。

4.3 自动化测试

频谱分析仪支持 SCPI（标准命令） 远程控制，可与 MATLAB、Python、LabVIEW 等软件结合，实现自动化测量。
适用于 大批量生产测试、实验室自动化。

5. 结论

频谱分析仪是射频测试中不可或缺的工具，它能帮助工程师深入分析无线信号、检测干扰源、评估通信系统性能。掌握其基本操作（设置频率范围、带宽、参考电平）后，可以扩展到 EMI 测试、调制信号分析、实时频谱监测 等高级应用。

对于初学者来说，建议从简单的 功率测量、带宽测量 开始，逐步深入 相位噪声、EVM、自动化测试，提升射频信号分析能力。
