如何正确使用频谱分析仪？

使用频谱分析仪进行测量和分析需要一定的步骤与技巧。以下是使用频谱分析仪的一些基本指南：

1. 准备工作

• 检查设备：确保频谱分析仪及其配件（如探头、天线、连接线等）完好无损，接触良好。
• 校准设备：在每次使用前进行自检和校准，以确保测量准确性。

2. 连接信号源

• 连接电缆：将待测信号通过适当的连接器和电缆连接到频谱分析仪的输入端口。注意避免过度弯曲或拉扯电缆。
• 选择合适的探头/天线：根据测量对象选择对应的探头或天线，保证信号传输的最佳效果。

3. 设置参数

• 中心频率（Center Frequency）：设定你要测量的信号的中心频率。
• 扫宽（Span）：设定频谱分析范围。较大的跨度可以看到更广的频谱范围，但分辨率可能降低；较小的跨度可以获得更高的频谱分辨率。
• 分辨率带宽（RBW, Resolution Bandwidth）：设定频谱分析的分辨率带宽。RBW越小，频谱分辨率越高，但扫描速度越慢。
• 视频带宽（VBW, Video Bandwidth）：设定视频带宽，用于平滑显示噪声和信号。通常应设置为RBW的1/10。
• 参考电平（Reference Level）：设定图形显示的最大功率电平，确保信号不超出显示范围。

4. 执行测量

• 开始扫描：在“Sweep”中选择连续扫描或单次扫描，启动频谱扫描。
• 调整显示：根据需求调整显示参数，如缩放、偏移等，以更清晰地观察信号特征。
• 记录数据：可以利用频谱分析仪内置的存储功能保存数据，也可通过外部存储设备或软件记录测量结果。

5. 分析结果

• 峰值检测：使用频谱分析仪的峰值检测功能标记频谱中的峰值信号。
• 频谱比较：可以进行多个频谱的比较，找出差异和变化。
• 噪声分析：评估信号中的噪声水平和干扰源。

6. 安全注意事项

• 避免过载：不要让信号功率超过频谱分析仪的最大输入范围，以免损坏设备。
• 静电防护：使用ESD防护措施，避免静电对频谱分析仪和被测设备造成损害。
• 环境条件：保持设备在适当的温度和湿度环境中工作，避免剧烈振动和冲击。

实际使用示例

假设你要测量一个无线通信射频信号的频谱，可以按照以下步骤：

1. 检查并校准设备。
2. 连接信号源：
   • 使用同轴电缆将信号发生器连接到频谱分析仪。

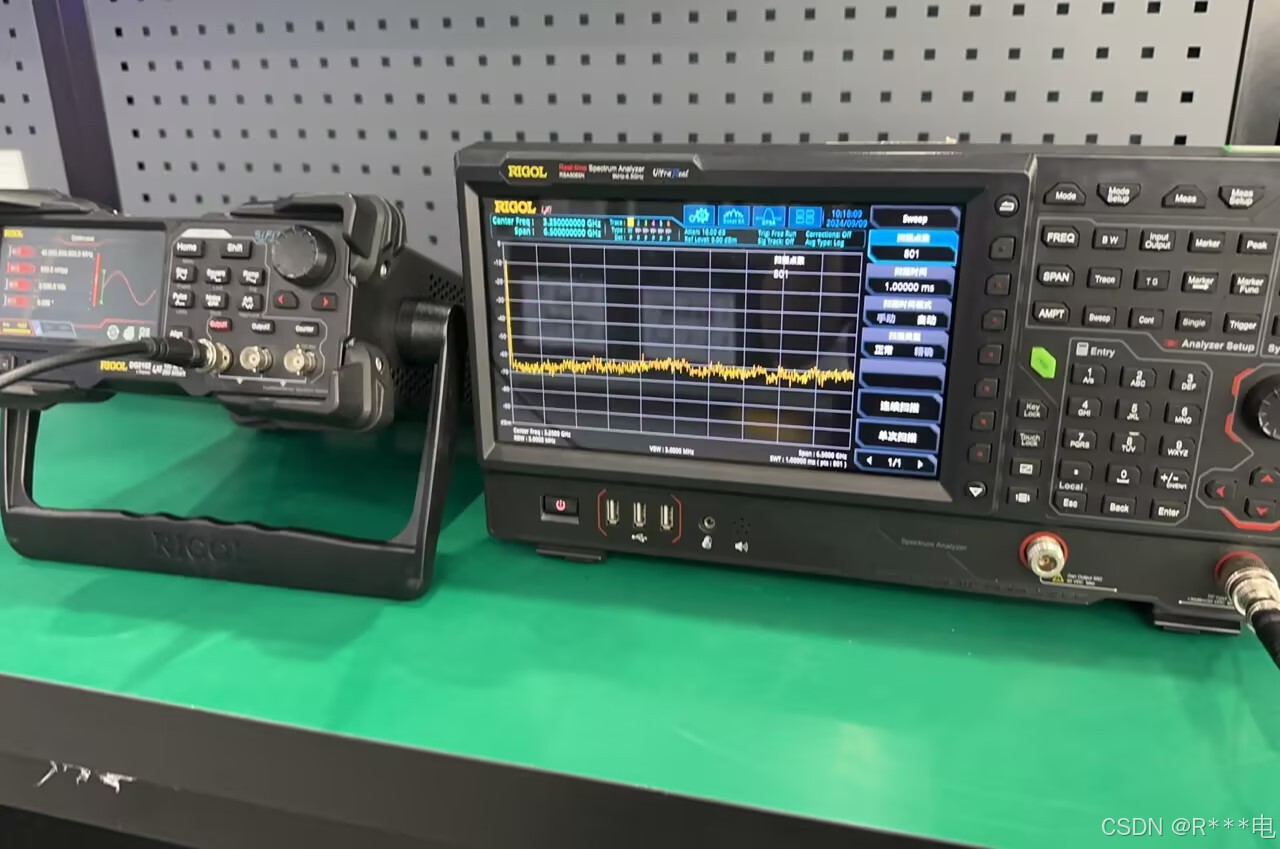

图为普源精电DG2000信号发生器和RSA5000频谱分析仪

1. 设置参数：
   • 中心频率设为目标频率40 MHz。
   • 扫宽设为80 MHz。
   • RBW设为1 MHz。
   • VBW设为100 KHz。
   • 参考电平设为0 dBm。
2. 执行测量：
   • 开始扫描，并确保信号出现在屏幕上。
   • 调整显示以获得最佳观测效果。

图为普源精电RSA5000频谱分析仪

1. 分析结果：

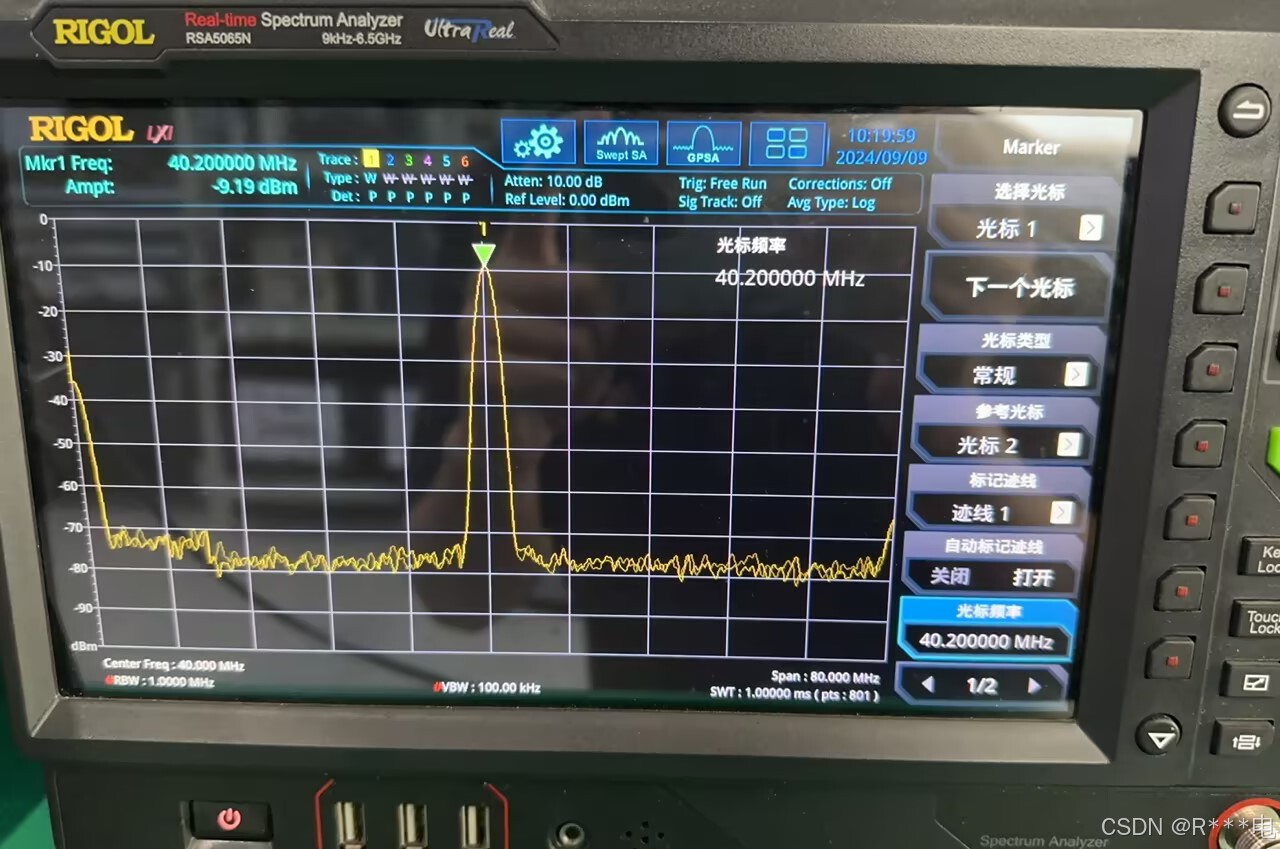

   • 用峰值检测功能标记重要信号，可见当前捕捉到的是一个频率40.2MHz，幅值-9.19dbm的信号。
   • 记录并保存数据。

图为普源精电RSA5000频谱分析仪

总结

正确使用频谱分析仪不仅要求熟悉设备操作步骤，还需具备一定的专业知识和经验。通过认真准备、合理设置参数、谨慎操作和细致分析，你可以更准确地测量和理解各种电子信号的频谱特性。
