相位噪声分析仪使用指南：原理、测试方法与应用

引言

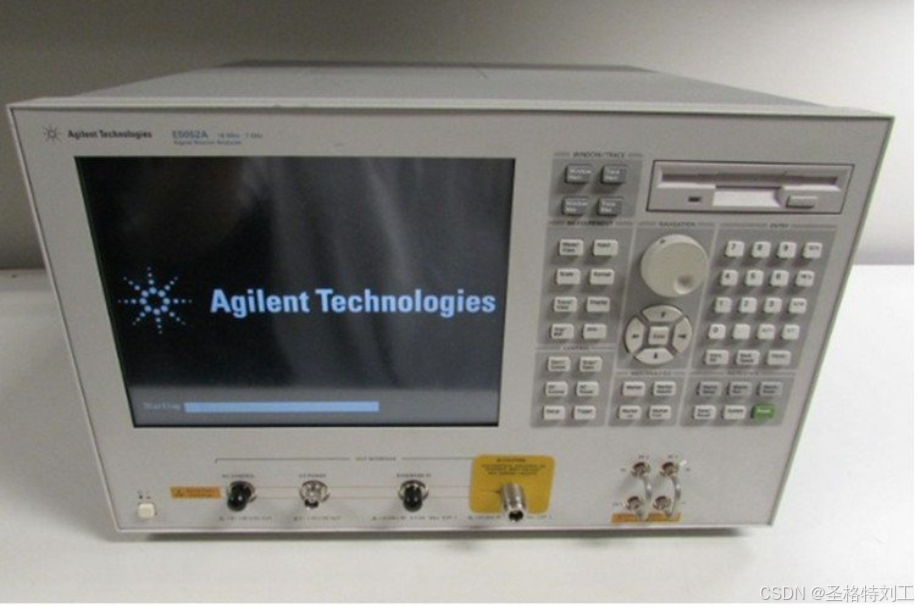

在高性能射频和微波系统中，相位噪声（Phase Noise）是影响信号质量的关键因素。无论是在雷达、卫星通信、5G 基站，还是高精度测量仪器中，低相位噪声对于系统的稳定性至关重要。相位噪声分析仪（Phase Noise Analyzer）是一种专门用于测量信号源稳定性的仪器，可用于评估振荡器、频率合成器、时钟电路等的相位噪声性能。本文将详细介绍相位噪声分析仪的工作原理、测量方法、应用场景以及如何正确使用该设备，以帮助工程师更高效地进行相位噪声测试。

1. 相位噪声的基本概念

1.1 什么是相位噪声？

相位噪声是指信号源（如振荡器、时钟信号）在理想正弦波基础上存在的相位抖动，它会导致频谱在主载波附近出现不理想的频谱分量。通常，相位噪声用功率谱密度表示，以 dBc/Hz（相对于载波的每赫兹噪声功率）为单位，并以偏移频率（Offset Frequency）为横坐标绘制曲线。

1.2 相位噪声的测量指标

• L(f)：相位噪声谱密度，定义为载波功率相对于偏移频率 ff 处 1 Hz 带宽的噪声功率。
• 单边带相位噪声（Single-Sideband Phase Noise, SSB）：通常在频谱图上只测量一个边带的相位噪声，单位 dBc/Hz。
• 积分相位噪声：在一定频率范围内（如 1 Hz 至 1 MHz）对相位噪声积分，表示总的相位抖动大小。
• 远离载波噪声：在较大偏移频率（如 10 MHz 以上）处，主要受到热噪声、相干干扰的影响。

2. 相位噪声分析仪的工作原理

相位噪声分析仪通过高精度测量信号的短期稳定性来评估相位噪声，常见的工作方式包括：

2.1 直接频谱法

• 方法：使用高分辨率频谱分析仪直接观察信号源的频谱，并测量载波附近的噪声功率。
• 优点：适用于高频信号（GHz 级）测量，操作简单。
• 缺点：对低相位噪声测量不够敏感，受分辨率带宽（RBW）和本振噪声影响较大。

2.2 相位检测法（Phase Detector Method）

• 方法：使用参考信号与被测信号进行混频，相位检波后获得噪声分量，再通过 FFT 计算相位噪声谱密度。
• 优点：灵敏度高，适用于低相位噪声测量（如高性能晶振、雷达信号源）。
• 缺点：需要高稳定度的参考源，测试复杂度较高。

2.3 交叉相关法（Cross-Correlation Method）

• 方法：使用两个独立的测量通道进行相位噪声测量，通过交叉相关降低仪器本底噪声，提高测量灵敏度。
• 优点：极大提高测量动态范围，可测量超低相位噪声信号。
• 缺点：测量时间较长，计算复杂度高。

3. 相位噪声分析仪的常见应用

3.1 振荡器和时钟源测试

用于评估 OCXO（恒温晶体振荡器）、TCXO（温补晶体振荡器）、低噪声合成器等信号源的相位噪声特性。

3.2 通信系统相位噪声分析

相位噪声会影响调制信号的误码率（BER）和调制误差比（EVM），在 5G、卫星通信、毫米波雷达等系统中至关重要。

3.3 雷达与导航系统

雷达系统需要超低相位噪声的本振信号，以降低多普勒漂移误差，提高目标检测能力。

3.4 高精度时钟同步系统

在 PTP（精确时间协议）、GPS 授时等高精度计时应用中，相位噪声决定了时间同步的精度。

4. 如何正确使用相位噪声分析仪？

4.1 设备连接与基本设置

1. 选择合适的测量方法（频谱法、相位检测法、交叉相关法）。
2. 连接被测设备（DUT），确保信号输入端匹配（如 50Ω 终端）。
3. 设置信号频率范围（如 10 MHz - 6 GHz）。
4. 设定测量带宽与偏移频率（如 1 Hz - 10 MHz）。
5. 开始测量，观察相位噪声曲线，并记录关键指标。

4.2 如何解读测量结果？

• 低偏移频率（1 Hz - 1 kHz）：相位噪声主要受低频抖动、环境振动影响。
• 中等偏移频率（1 kHz - 100 kHz）：主要受电源噪声、调制干扰影响。
• 高偏移频率（100 kHz - 10 MHz）：主要由热噪声、本底噪声决定。

4.3 避免测量误差的技巧

• 使用低噪声参考源，避免测量误差。
• 采用交叉相关方法 降低仪器本底噪声，提高动态范围。
• 保持环境稳定，避免温度、机械振动影响测量精度。

5. 提高测量精度的技巧

5.1 采用低噪声电源

高品质线性电源可降低电源噪声对振荡器的影响，提高测量准确性。

5.2 选择合适的参考源

相位噪声分析仪通常需要一个低噪声参考信号，以确保测量精度。例如，在 10 MHz 频率测量时，推荐使用超低噪声氢频标作为参考。

5.3 使用屏蔽和滤波技术

• 屏蔽测试环境，减少电磁干扰（EMI）。
• 使用低通滤波器 过滤高频噪声，提高测量稳定性。

结论

相位噪声分析仪是高精度射频和微波测试的重要工具，在振荡器测试、雷达信号分析、5G 基站验证等领域发挥重要作用。掌握相位噪声的测量原理、不同测试方法及优化技巧，可以帮助工程师提升测量精度，优化信号源设计，提高系统性能。希望本文能帮助你更高效地使用相位噪声分析仪，在实际应用中获得更准确的测试结果！
