噪声系数分析仪使用指南：原理、测试方法与应用

引言

在射频和微波系统中，噪声是影响信号质量的关键因素之一。为了准确评估放大器、混频器、接收机等设备的噪声性能，工程师们使用**噪声系数分析仪（Noise Figure Analyzer, NFA）**进行测量。噪声系数（NF）是衡量电子设备对输入信号增加额外噪声的能力，其大小直接影响通信系统的灵敏度和信号质量。本文将详细介绍噪声系数分析仪的工作原理、测量方法、应用场景及如何正确使用，以帮助工程师提升射频测试精度。

1. 什么是噪声系数分析仪？

1.1 噪声系数的定义

噪声系数（Noise Figure, NF）表示一个系统对信号噪声比（SNR）的劣化程度，定义如下：

NF=SNR输入SNR输出NF = \frac{SNR_{输入}}{SNR_{输出}}

通常以**分贝（dB）**表示，值越小，表明设备的噪声性能越优越。例如，高性能的低噪声放大器（LNA）的 NF 值通常低于 1 dB，而普通射频放大器的 NF 可能在 3-5 dB 之间。

1.2 噪声系数分析仪的作用

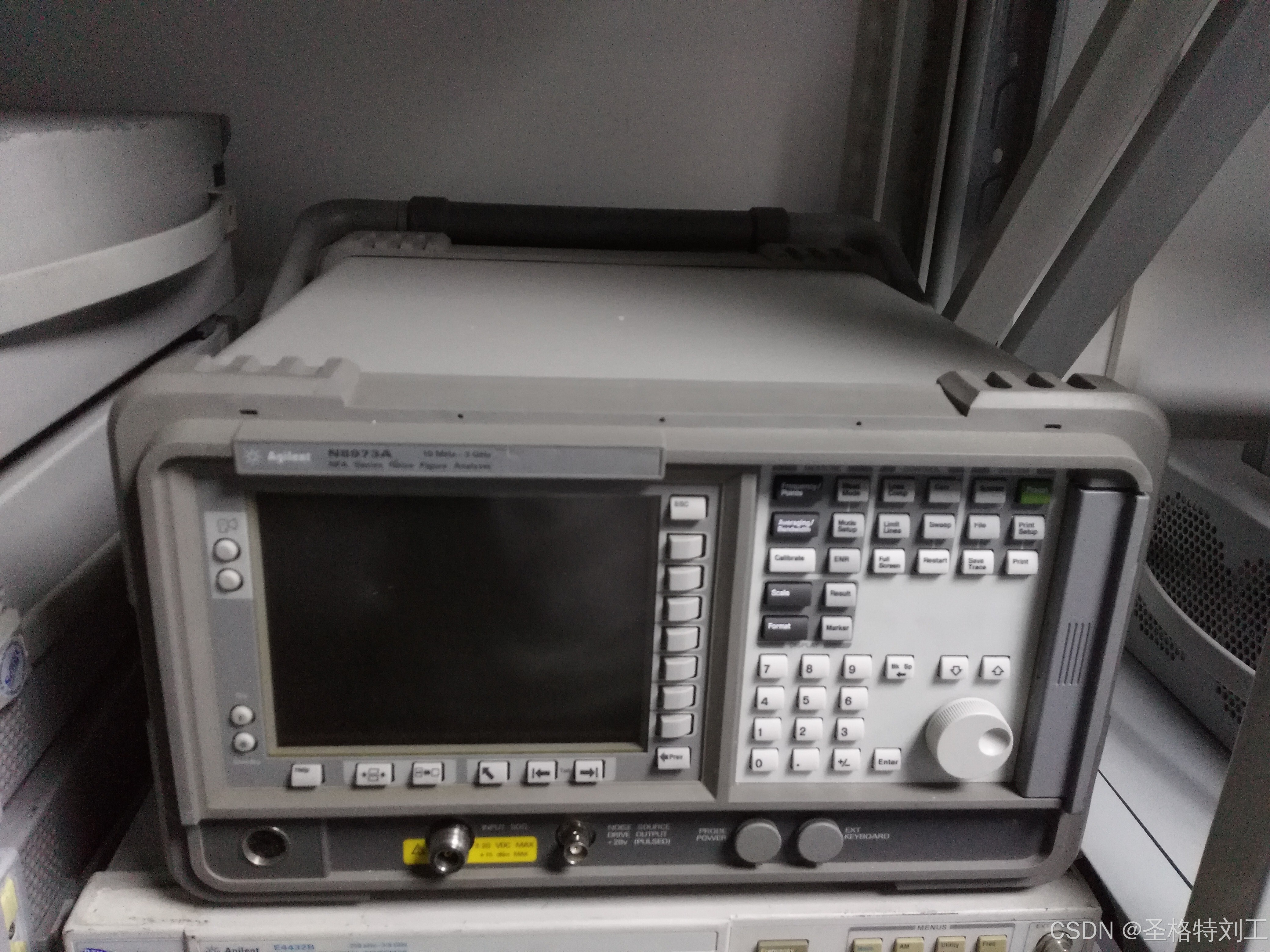

噪声系数分析仪是一种专门用于测量电子设备噪声系数的仪器，通常与**噪声源（Noise Source）**配合使用，可精确测量放大器、混频器、接收机等设备的噪声性能。

2. 噪声系数分析仪的工作原理

2.1 Y 因子测量法（最常见）

Y 因子测量法利用一个已知噪声功率的噪声源，通过测量设备在不同输入噪声功率下的输出噪声功率计算噪声系数。具体步骤如下：

1. 使用噪声源：打开（HOT）和关闭（COLD）噪声源，记录对应的输出噪声功率。
2. 计算 Y 因子： Y=PHOTPCOLDY = \frac{P_{HOT}}{P_{COLD}}
3. 计算噪声系数： NF=10log⁡(TN−T0T0+1)NF = 10 \log \left( \frac{T_N - T_0}{T_0} + 1 \right) 其中，TNT_N 为噪声温度，T0T_0 为参考温度（通常取 290K）。

2.2 直接增益测量法

适用于具有已知增益的设备，计算噪声系数的公式为：

NF=SNR输入SNR输出NF = \frac{SNR_{输入}}{SNR_{输出}}

该方法要求高精度的 SNR 测量，但在高增益放大器测试中较为常见。

3. 噪声系数分析仪的测量方法

3.1 设备连接

典型的测量系统包括：

• 噪声源（Noise Source）：提供已知的噪声功率，通常带有 ENR（Excess Noise Ratio）标定值。
• 被测设备（DUT，Device Under Test）：放大器、混频器、接收机等。
• 噪声系数分析仪（NFA）：测量 DUT 的噪声功率，并计算 NF。

连接方式如下：

1. 将噪声源连接到被测设备（DUT）的输入端。
2. 将 DUT 的输出连接到噪声系数分析仪的输入端。
3. 确保所有射频连接匹配（通常为 50Ω）。

3.2 设定参数

• 选择正确的频率范围（如 1 GHz - 18 GHz）。
• 输入噪声源的 ENR 值（通常在 5 dB - 15 dB 之间）。
• 选择适当的测量带宽，以降低外部干扰影响。

3.3 进行测量

1. 校准噪声源（使用已知 ENR 值进行系统校准）。
2. 激活测量模式（Y 因子测量或直接增益测量）。
3. 获取测量结果（NF 值、增益等）。

4. 噪声系数分析仪的应用场景

4.1 射频放大器测试

• 测试 LNA（低噪声放大器）是否符合设计目标（如 NF < 1 dB）。
• 评估高增益放大器的噪声性能，优化无线通信系统。

4.2 通信接收机测试

• 测量卫星通信接收机的 NF，优化灵敏度。
• 评估 5G、Wi-Fi 设备的低噪声特性。

4.3 混频器与变频器测试

• 计算变频链路的噪声贡献，优化系统设计。
• 评估超外差接收机的噪声系数。

4.4 雷达与航空航天系统

• 确保雷达接收机在低信号条件下仍具有高检测能力。
• 测试深空通信系统的低噪声性能，提升信号探测能力。

5. 如何提高噪声系数测量精度？

5.1 选择高质量噪声源

• 确保噪声源的 ENR 误差小于 0.1 dB。
• 使用适当的 ENR 参考值（通常 5 dB - 15 dB 之间）。

5.2 采用低损耗射频连接器

• 避免长距离电缆传输导致额外噪声损耗。
• 选择低插入损耗的 SMA、N 型连接器。

5.3 进行温度补偿

• 由于噪声系数随温度变化，建议在稳定的实验室环境（25°C）下测量。
• 采用温度补偿算法，提高测量稳定性。

5.4 使用前进行系统校准

• 采用已知 NF 的参考 DUT 进行校准。
• 进行多次测量，确保重复性好。

6. 结论

噪声系数分析仪是射频与微波系统测试的重要仪器，在无线通信、雷达、卫星系统等领域发挥关键作用。掌握噪声系数的测量方法，优化测试流程，并采用合适的设备连接和校准技术，可以有效提高测量精度，确保电子设备的高性能表现。希望本文能帮助工程师更好地理解和使用噪声系数分析仪，提高射频测试的精准度！
