国产三维CAD「皇冠CAD」在通用设备机械制造行业建模教程：摆线转子泵

在通用设备机械制造行业数字化升级进程中，三维设计效率与模型精度直接影响产品开发周期与质量。本教程以典型部件“摆线转子泵”为例，依托国产三维CAD软件「皇冠CAD」（CrownCAD）的MBD（Model-Based Definition）技术，通过参数化建模、智能装配、三维标注等核心功能，同时利用皇冠CAD“基准面”、“扫描切除”、“标准件库”、“配合”等命令实现设计-仿真-工艺数据贯通，精准解决通用设备机械制造行业型线拟合难、啮合精度低、工艺协同滞后等行业痛点。

绘制摆线转子泵模型，需要注意泵体模型的尺寸参数，还需要注意泵轴与泵体或其他零部件的配合关系。

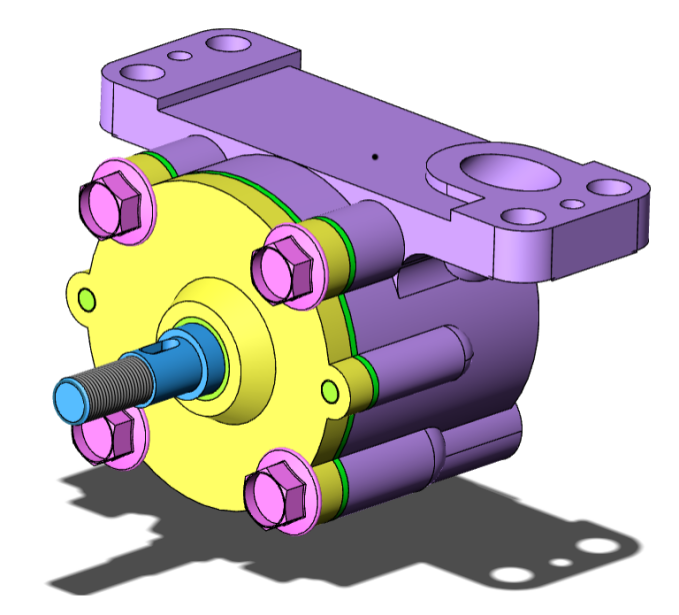

最终结果如下图所示：

方法：

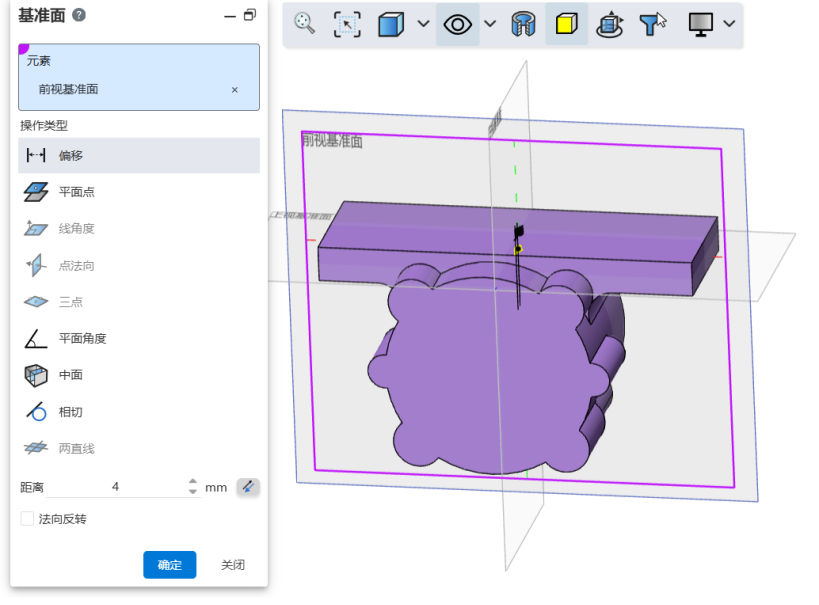

1、利用“基准面”命令，选择操作类型，修改具体的距离尺寸，生成新的基准面。

2、利用“扫描切除”命令，选择圆形轮廓和切除体，拾取扫描路径，给定半径，切除出泵体内部特征。

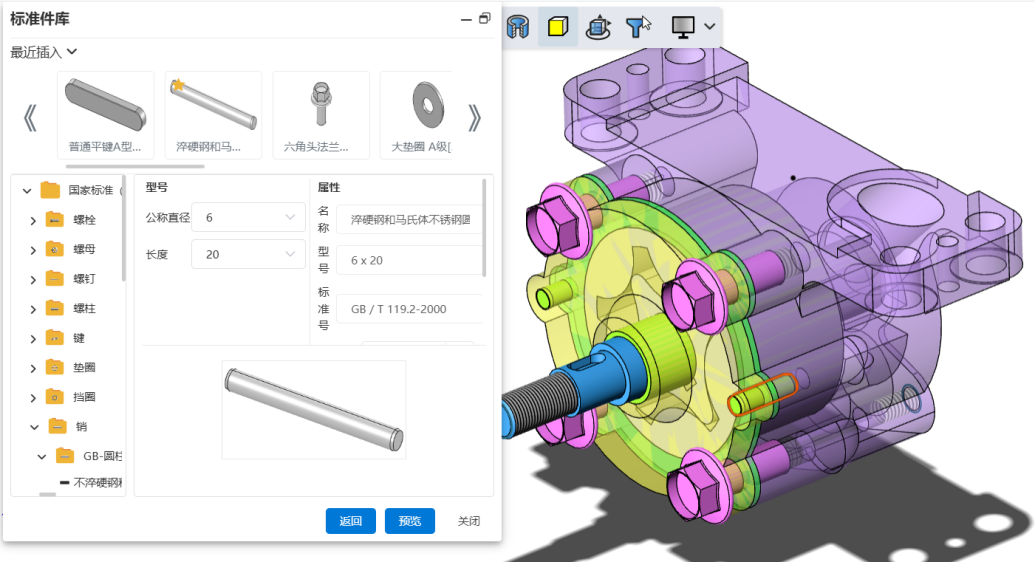

3、利用“标准件库”命令，搜索零件标准号，修改公称尺寸和长度，插入圆柱销。

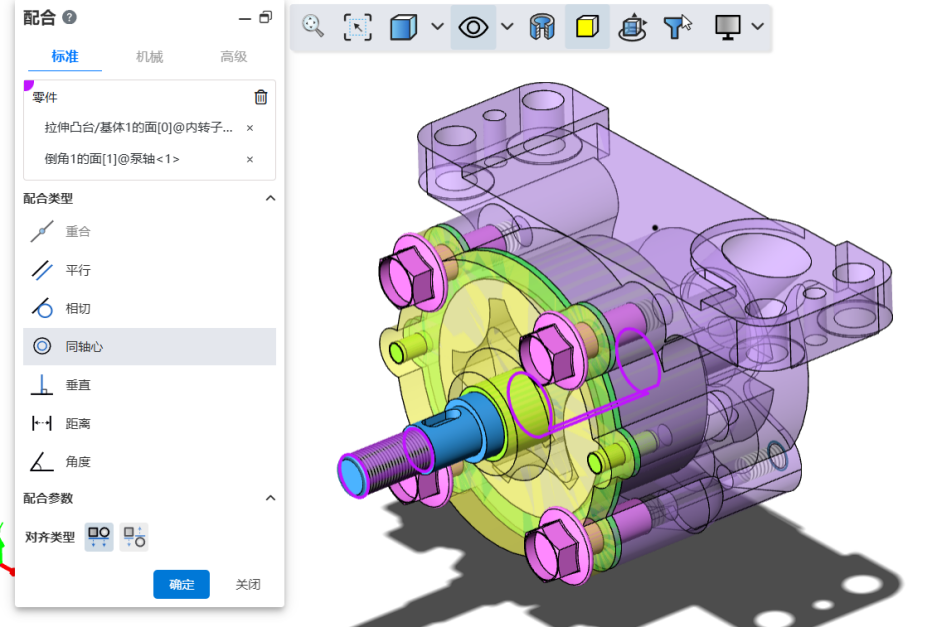

4、利用“配合”命令将摆线转子泵的泵体内部零件全部配合起来。

5、完成。
