【Proe】三维模型转二维CAD图

导语：好久没打开Proe了，好多功能都忘得差不多了，这两天老师突然要求画个零件图还要进行实际加工，面对这一波突然袭击有点猝不及防，感觉有必要做个笔记，以后看的话也更快能想起。

1. Proe的基本操作

shift+鼠标中键 = 平移，ctrl+鼠标中键 = 缩放，鼠标中键旋转。
基准设置，拉伸，视图显示设置。
一些常用功能：
1.扫描
2.混合
3.扫描混合
4.螺旋扫描
5.可变截面扫描

2. 三维模型转二维cad

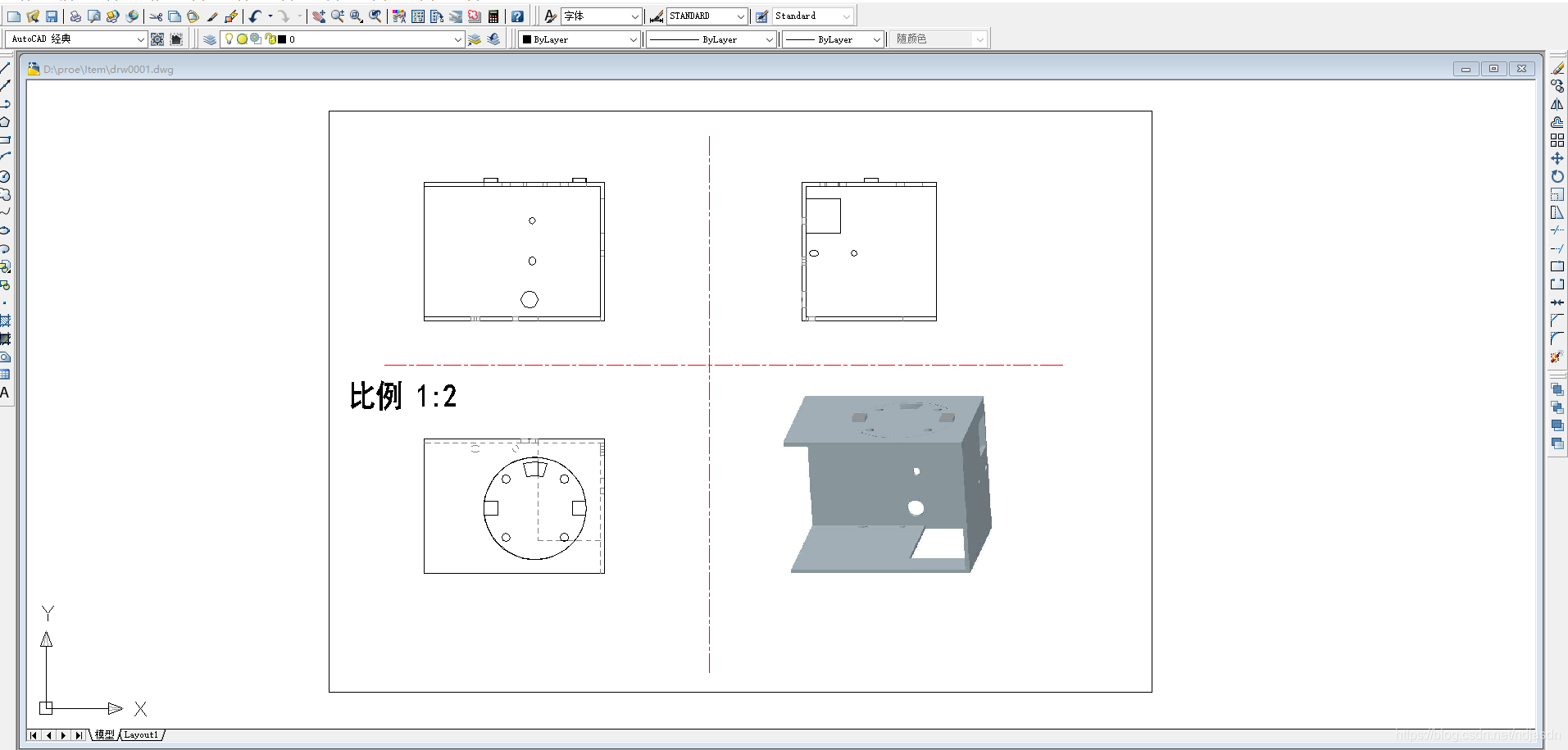

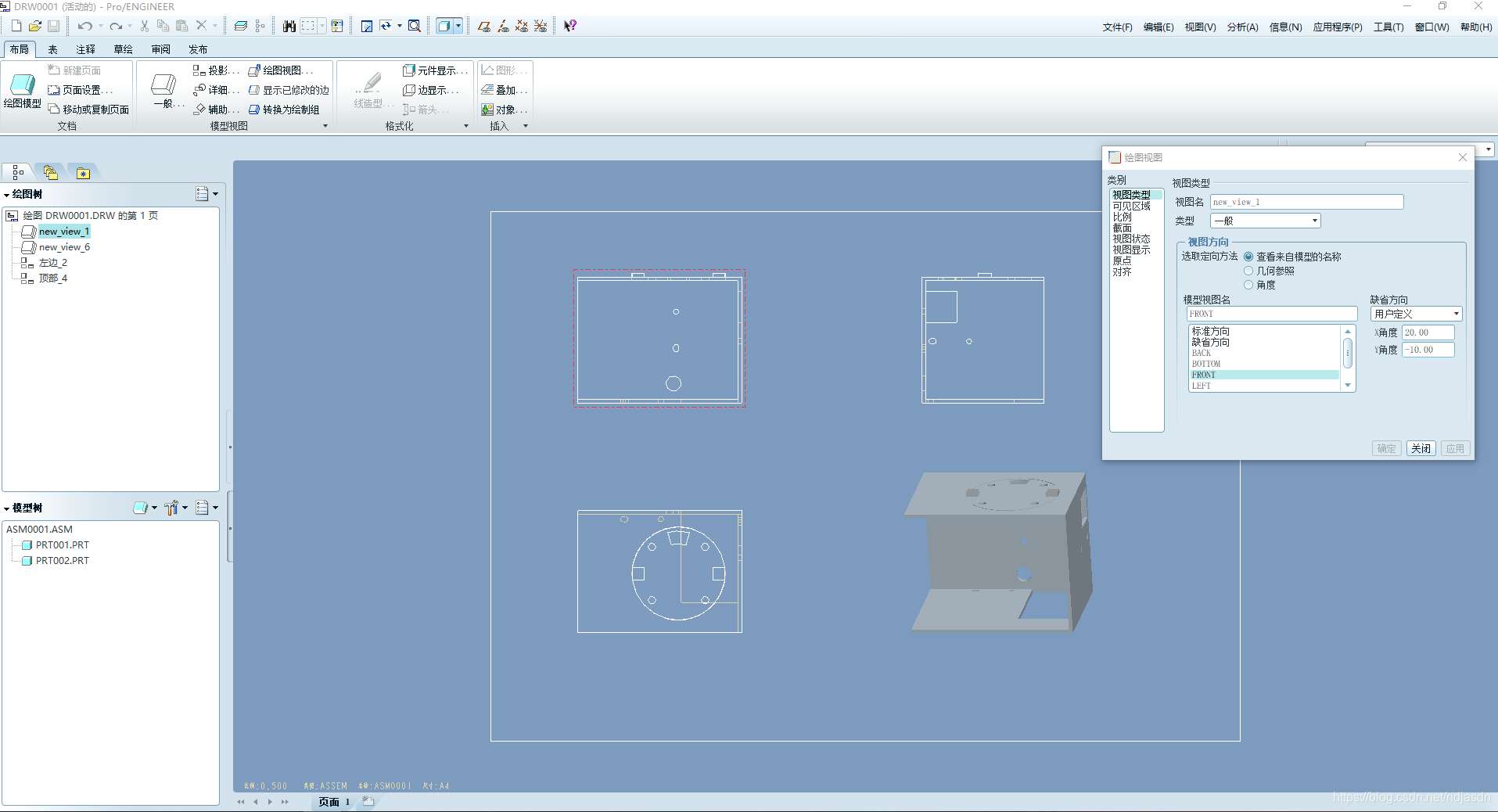

  画好三维模型之后，先取消平面坐标系基准轴线等的视图显示，然后新建-绘图，取消默认缺省，标准大小即设置图纸的大小，随后在空白界面按住右键不松，插入普通视图，左键选择视图的位置，右键打开属性，可以设置视图方向，比例，视图显示的显示样式根据情况选择为消隐或隐藏线，设置好主视图后，右键选择插入投影视图，可以自动插入侧视图和俯视图，第四个图可以插入三维图，方便理解。设置完后另存为副本，文件类型为.dwg的格式，cad即可打开。

---

  后续对CAD图的修改，包括文字样式设置，标注样式设置，图层的设置等
其中标注(绿色细实线)，分割十字线(红色点划线)，虚线，粗糙度的表示及公差的设置。

附：有些时候proe导进cad的图会存在一些问题，如圆成为了多边形，这时候需要手动进行修改。

3. 零件装配图的使用

  文件新建-组件，使用缺省模板，工具栏插入-元件-装配，依次选择需要装配的零件，初始放置时选择为自动放置，零件全部插入后，编辑定义零件，选择放置，设置约束类型，约束类型包括配对，对齐，插入，坐标系，固定，缺省。
  配对和对齐主要是对面与面的操作，还可以设置是否需要偏移及偏移的距离。
  插入主要是点对点，轴对轴的操作
  坐标系即两个的坐标系的重合

  一般来说，单个简单的零件可以直接用零件画好，多个零件且存在配合关系的结构还是得用装配的方式，这样更严谨一些。
