单片机原理及应用|| 实验四：广告灯设计与实现

一、实验目的

1.学习P1口的使用方法。

2.学习延时子程序的设计方法。

3.学习移位指令的用法。

二、实验设备

预装了keil及proteus的PC机。

三、实验内容

八个发光二极管L1－L8分别接在单片机的P1.0－P1.7接口上，输出“0”时，发光二极管亮，发光顺序P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0 亮，循环5次熄灭，程序结束。

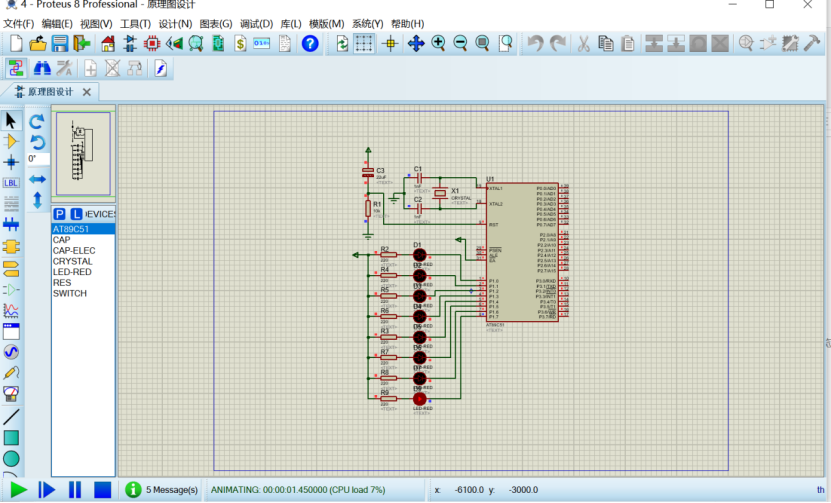

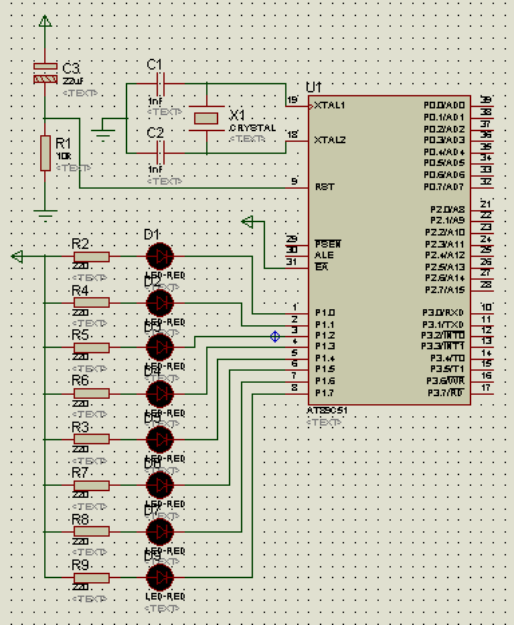

电路原理图如下图所示：

四、实验要求

 根据实验任务要求，编写源程序。

五、实验源程序及关键步骤

使用keil编辑程序，生成hex文件，打开DSN文件，把hex文件加入到单片机中，观察二极管的闪烁情况是否符合实验要求。

源程序

ORG 0000H       ; 起始地址
MOV R3,#5     ; R3 初始化为 5，用来循环计数
START:           ; 主程序开始
MOV A,#0FEH   ; 把 0FEH 数据放到累加寄存器 A 中
SETB C        ; 进位标志位 C 置位
LOOP:
	MOV P1,A      ; 累加寄存器 A 中的数据放到 P1 端口
	LCALL DELAY   ; 调用延迟子程序 DELAY
	RLC A         ; 把累加寄存器 A 左移一位
	DJNZ R2,LOOP  ;  R2 不为零，就跳转到 LOOP 处执行循环
	MOV A,#8      ; 将 R2 寄存器的值直接加载到累加寄存器 A 中
	RRC A         ; 把累加寄存器 A 右移一位（带符号）
LOOP1:           ; 第二个循环开始
	MOV P1,A      ; 把累加寄存器 A 中的数据输出到 P1 端口
	LCALL DELAY   ; 调用延迟子程序 DELAY
	RRC A         ; 把累加寄存器 A 右移一位（带符号）
	DJNZ R2,LOOP1 ;  R2 不为零，跳转到 LOOP1 执行循环
	DJNZ R3,START ; R3 不为零，跳转到 START 执行循环
	MOV P1,#0FFH  ; 输出全高电平信号
	LJMP $        ; 程序结束
DELAY:           ; 延迟子程序开始
	MOV R5,#20    ; R5 寄存器初始化为 20，循环计数
D1:              ; 第一个嵌套循环开始
	MOV R6,#20    ; R6 寄存器初始化为 20，来循环计数
D2:              ; 第二个嵌套循环开始
	MOV R7,#248   ; R7 寄存器初始化为 248，用来循环计数
	DJNZ R7,$     ; 若R7 不为零，就跳转到 $ 执行循环
	DJNZ R6,D2    ;  R6 不为零，就跳转到 D2 执行循环
	DJNZ R5,D1    ; R5 不为零，跳转到 D1 处执行循环
	RET           ; 延迟子程序结束
	END           ; 结束

六、运行结果

七、思考

 修改程序，使发光二极管闪亮移位方向改变。

答：使用 RR 指令将累加寄存器 A 右移一位（不带符号的），并使用 RL 指令将累加寄存器 A 左移一位，来改变发光二极管闪亮的移位方向。

ORG 0000H
MOV R3,#5
START:
MOV A,#0FEH
SETB C
LOOP:
MOV P1,A
LCALL DELAY
RR A          ; 把累加寄存器 A 右移一位（不带符号的）
DJNZ R2,LOOP  ; 如果 R2 不为零，则跳转到 LOOP 标号处继续执行循环
MOV A,#8      ; 把 8 数据移动到累加寄存器 A 中
RL A          ; 把累加寄存器 A 左移一位
LOOP1:
	MOV P1,A
	LCALL DELAY
RL A          ; 把累加寄存器 A 左移一位（不带符号的）
DJNZ R2,LOOP1
DJNZ R3,START
MOV P1,#0FFH
LJMP $
DELAY:
MOV R5,#20
D1:
	MOV R6,#20
D2:
	MOV R7,#248
	DJNZ R7,$
	DJNZ R6,D2
	DJNZ R5,D1
	RET
	END

七、实验总结

通过这次广告灯设计与实现的实验，我学到了如何使用 P1 口来控制发光二极管的亮灭，我了解到当 P1 口输出“0”时，对应的发光二极管会亮起，而当 P1 口输出“1”时，对应的发光二极管会熄灭，我需要实现发光二极管按照指定顺序亮起并循环闪烁5次后熄灭，为了实现这个功能，我使用延时子程序来控制发光二极管的亮灭时间，并使用移位指令来改变发光二极管的亮灭顺序。

在编写程序时，我遇到了一些错误，我忘记初始化 R2 寄存器的值，导致循环指令无法正常执行，还有我在移位指令上出现了错误，导致发光二极管的亮灭顺序不正确，经过仔细检查和调试，我找到了错误的原因并进行了改正。我在程序中添加了正确的 R2 寄存器初始化指令，并使用 RR 和 RL 指令分别将累加寄存器 A 右移一位和左移一位，成功改变了发光二极管的亮灭顺序。

这次实验使我更加掌握如何使用 P1 口、延时子程序和移位指令来控制发光二极管的亮灭，也意识到在编写程序时要仔细检查和调试。
