PCB设计教程【强化篇】——51核心板电源&最小系统原理图设计

前言

本教程基于B站Expert电子实验室的PCB设计教学的整理，为个人学习记录，旨在帮助PCB设计新手入门。所有内容仅作学习交流使用，无任何商业目的。若涉及侵权，请随时联系，将会立即处理

目录

前言

原理图设计准备与工程创建

电源电路设计步骤

Type-C 接口配置

电源开关与稳压

电源状态指示

单片机最小系统搭建

芯片选型与电源连接

晶振电路设计

复位电路实现

引脚扩展与排针布局

排针选型

设计要点

设计验证与保存

---

原理图设计准备与工程创建

1. 启动工具：打开立创 EDA 专业版，点击「文件 - 新建工程」，命名为 “五一单片机核心板”，保存后进入设计界面。
2. 工程结构：在工程设计中双击板子，重命名原理图为 “五一单片机核心板原理图”，PCB 为 “五一单片机核心板 PCB”，双击打开原理图开始设计。

电源电路设计步骤

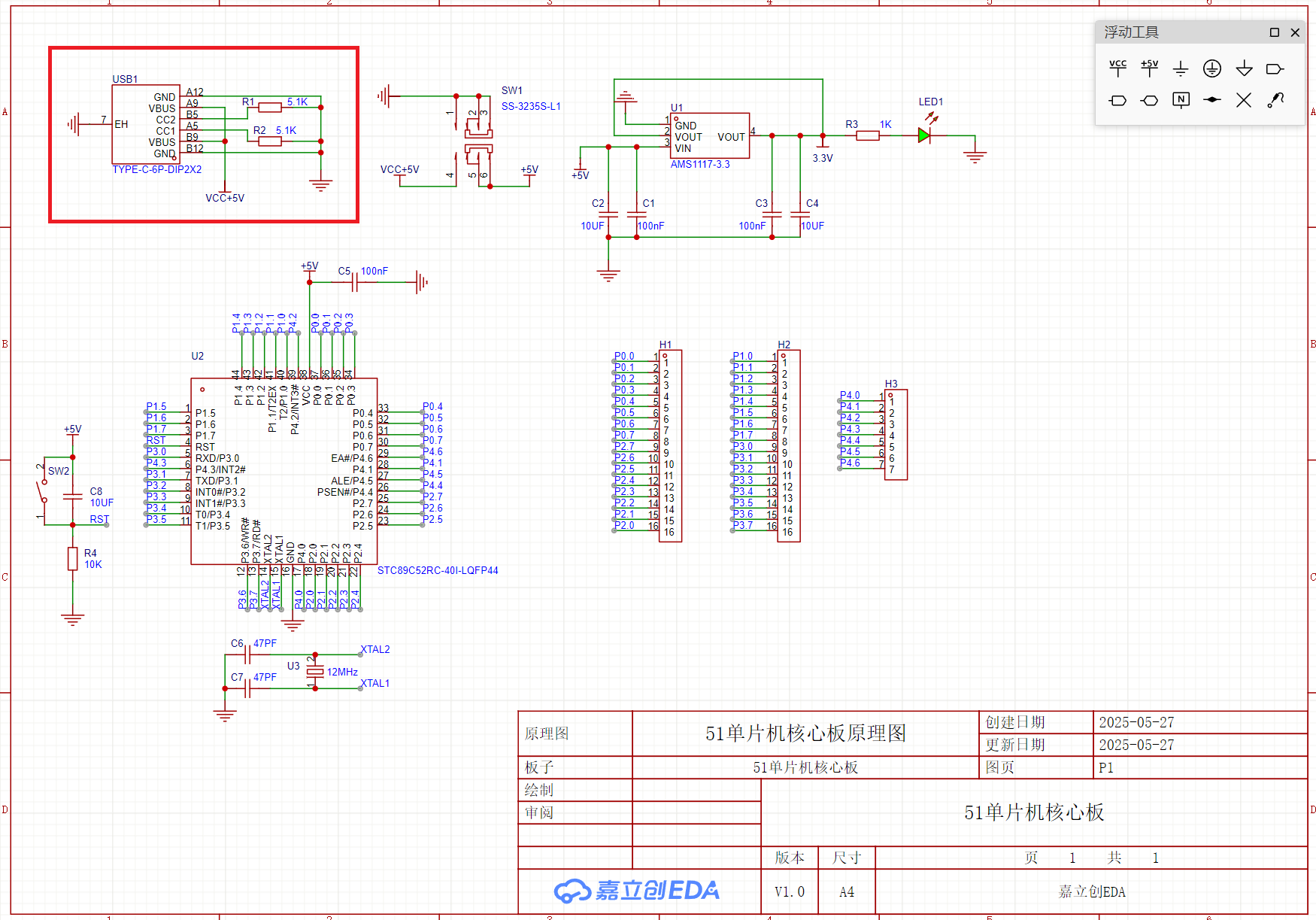

1. Type-C 接口配置

   • 选择 6pin Type-C 接口（仅需供电），接入 5V 电源（VBUS）和接地（GND）。
   • 在 CC1 和 CC2 引脚并联 5.1K 电阻接地，固定接口供电模式。

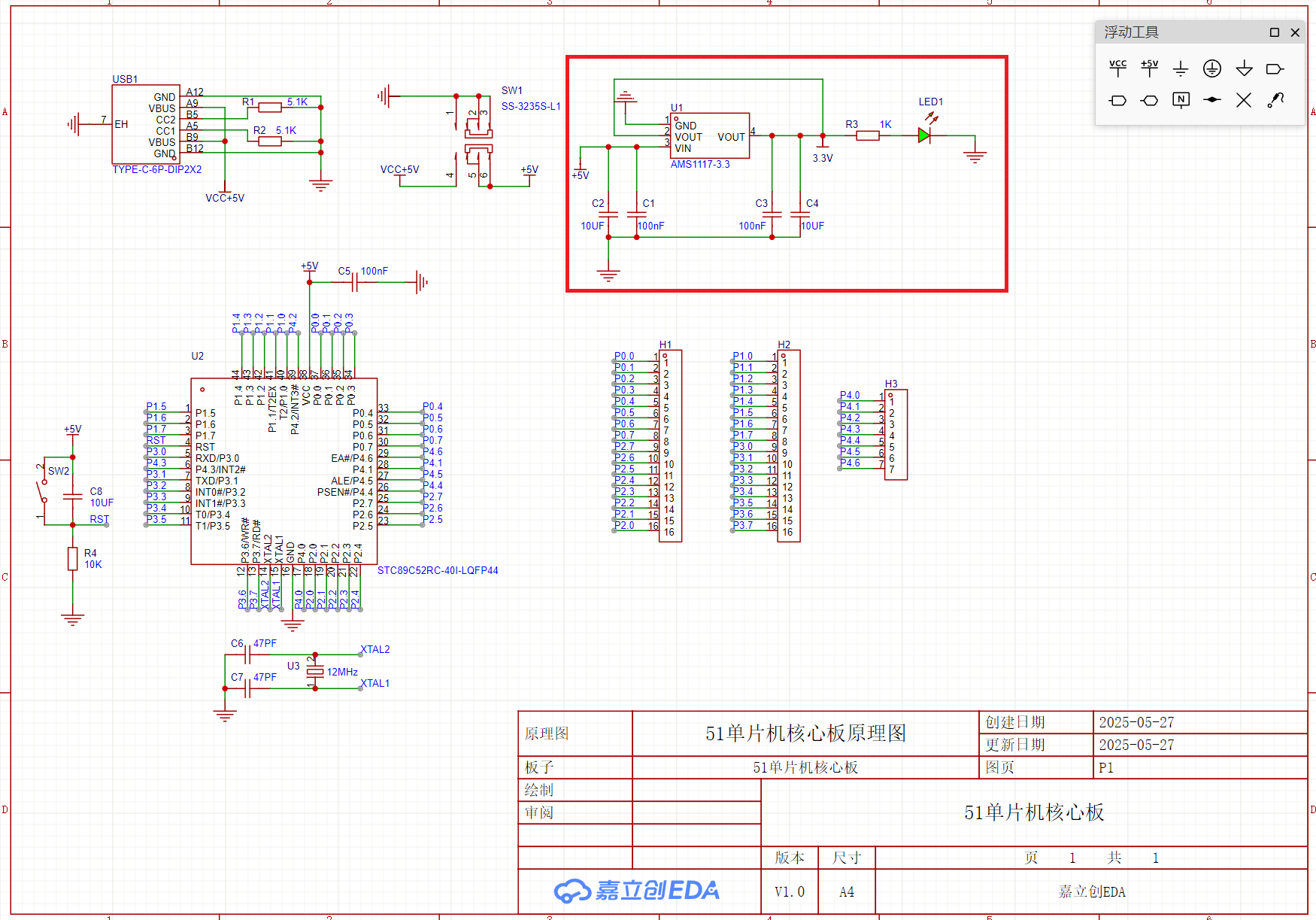

2. 电源开关与稳压

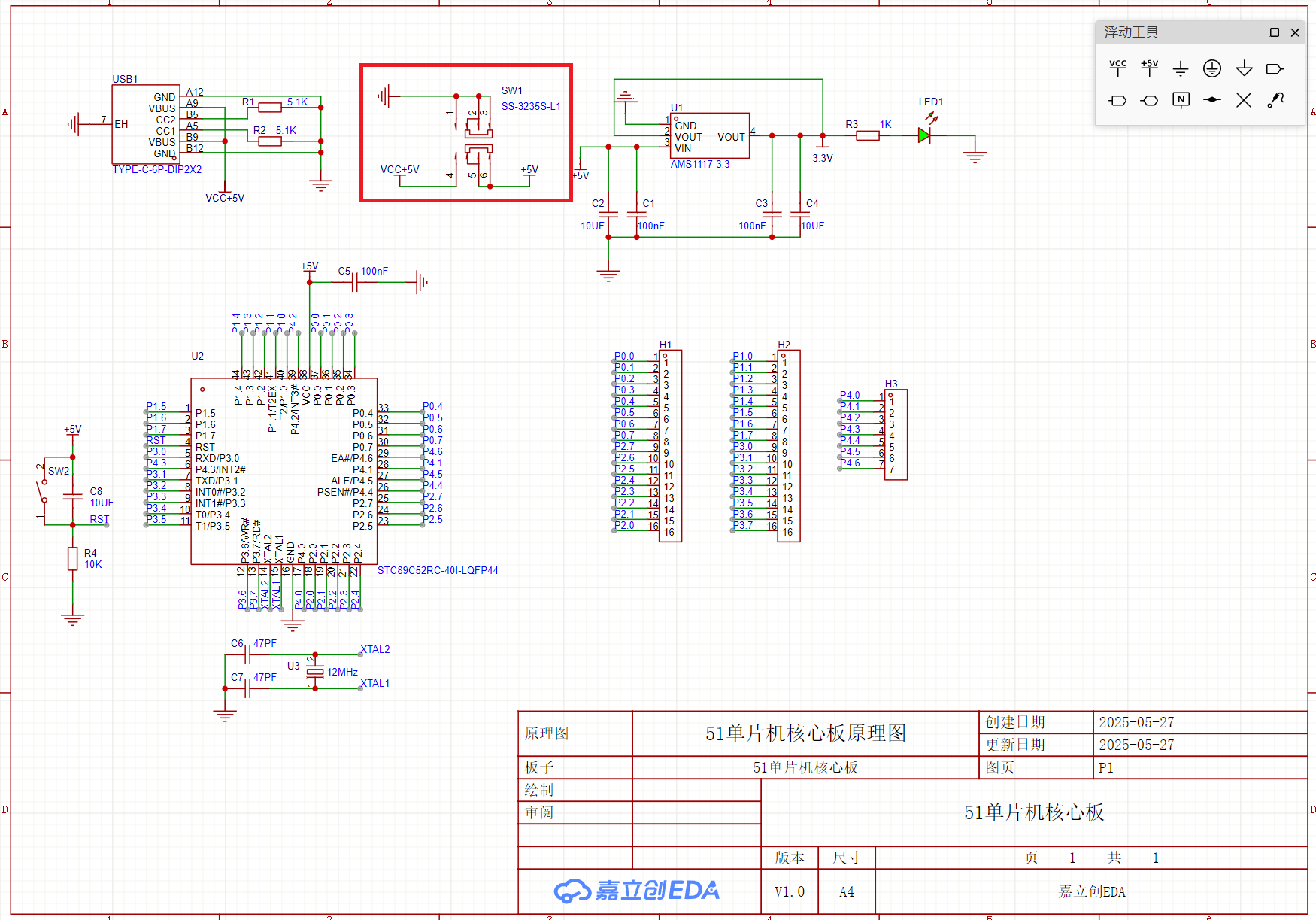

   • 接入开关元件（S3235S）控制通断，输出端连接 AMS1117-3.3V 线性稳压器，将 5V 转为 3.3V。
   • 稳压器输入 / 输出端并联滤波电容（10μF+0.1μF 陶瓷电容），提升电源稳定性。

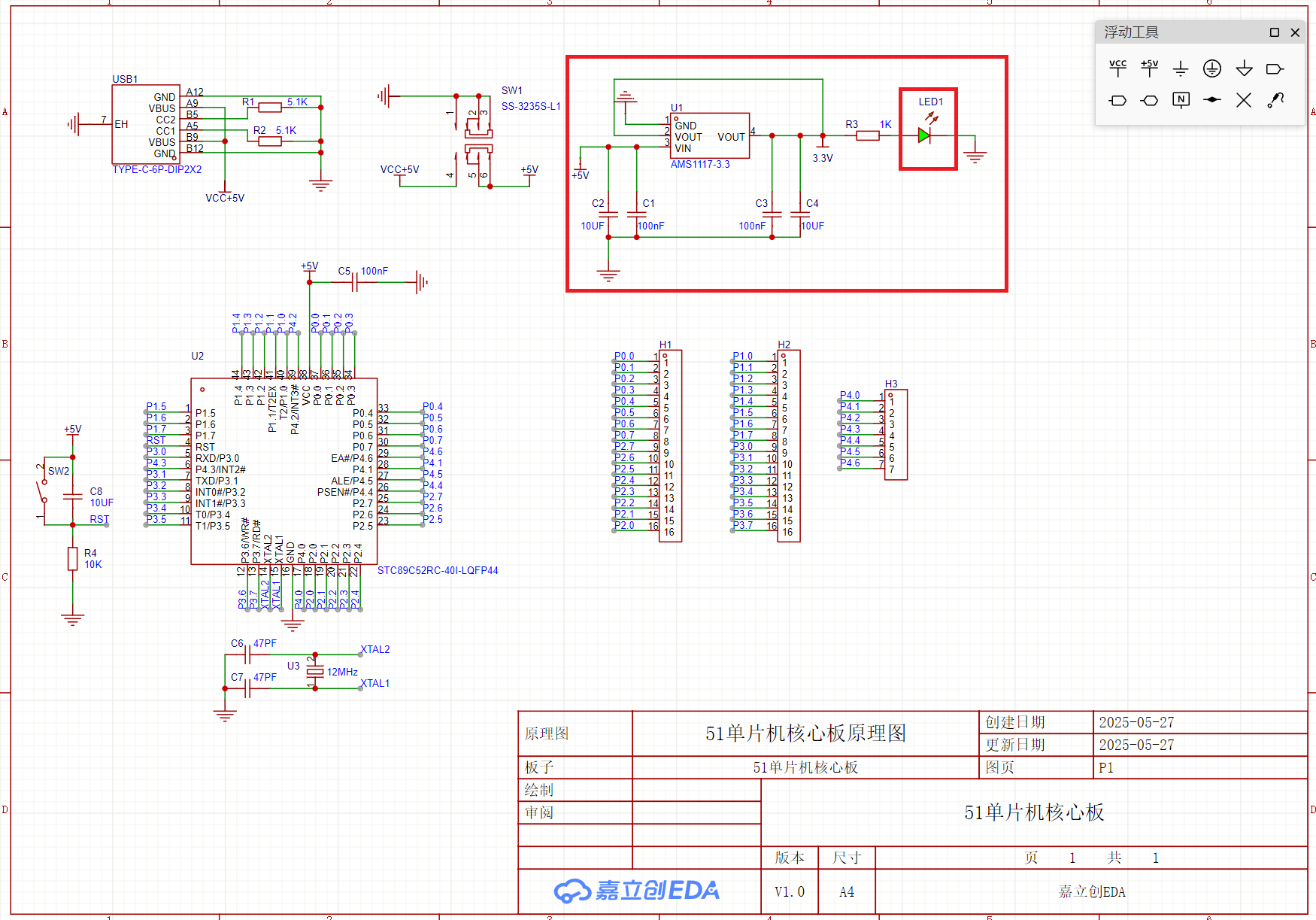

3. 电源状态指示

   • 在 3.3V 输出端串联 1K 电阻和绿色 0805 贴片 LED，电源正常时 LED 点亮。

单片机最小系统搭建

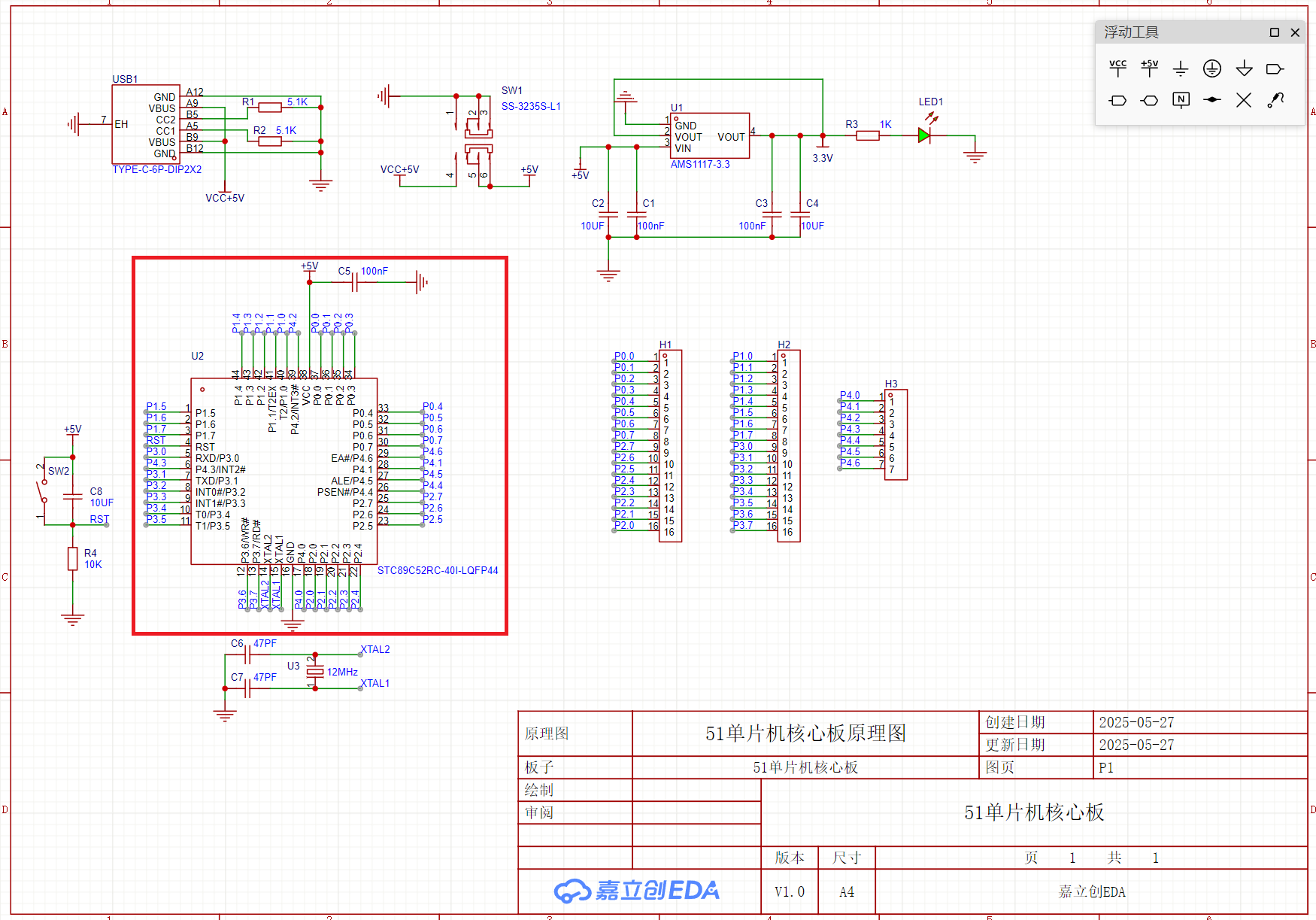

1. 芯片选型与电源连接

   • 选用 STC89C52RC（LQFP44 封装），VCC 引脚接 5V 电源，GND 接地，近芯片处并联 0.1μF 去耦电容。
   • 为所有引脚添加网络标签（如 P0-P4、RST、XTAL 等），便于后续连线。

2. 晶振电路设计

   • 采用 12MHz 贴片晶振，两端串联 47pF 谐振电容接地，连接芯片 XTAL1/XTAL2 引脚。

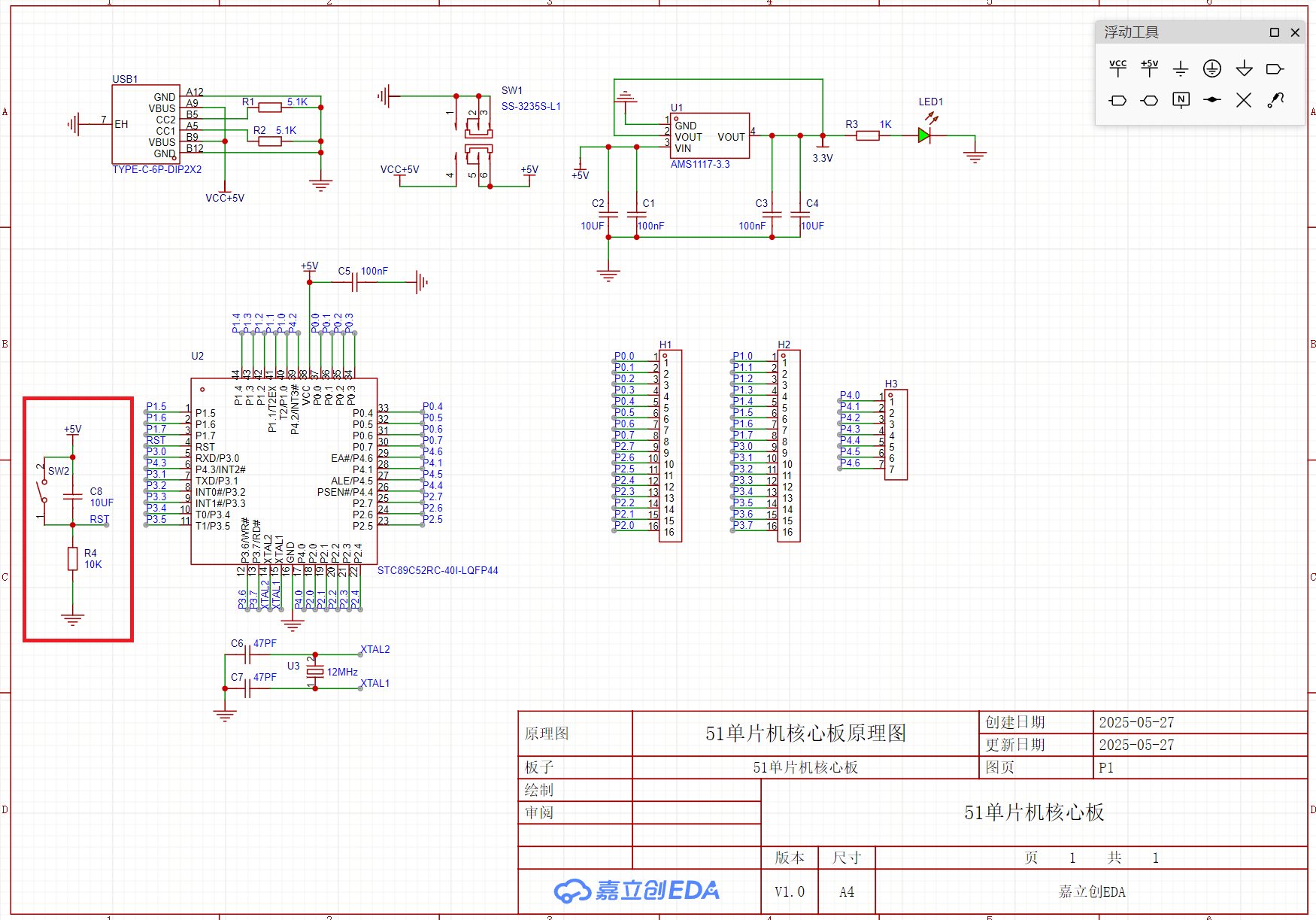

3. 复位电路实现

   • 经典 RC 复位电路：10K 电阻与 10μF 电容串联，一端接 5V，另一端接芯片 RST 引脚（9 号引脚）。
   • 并联微动按键，手动按下时触发高电平复位。

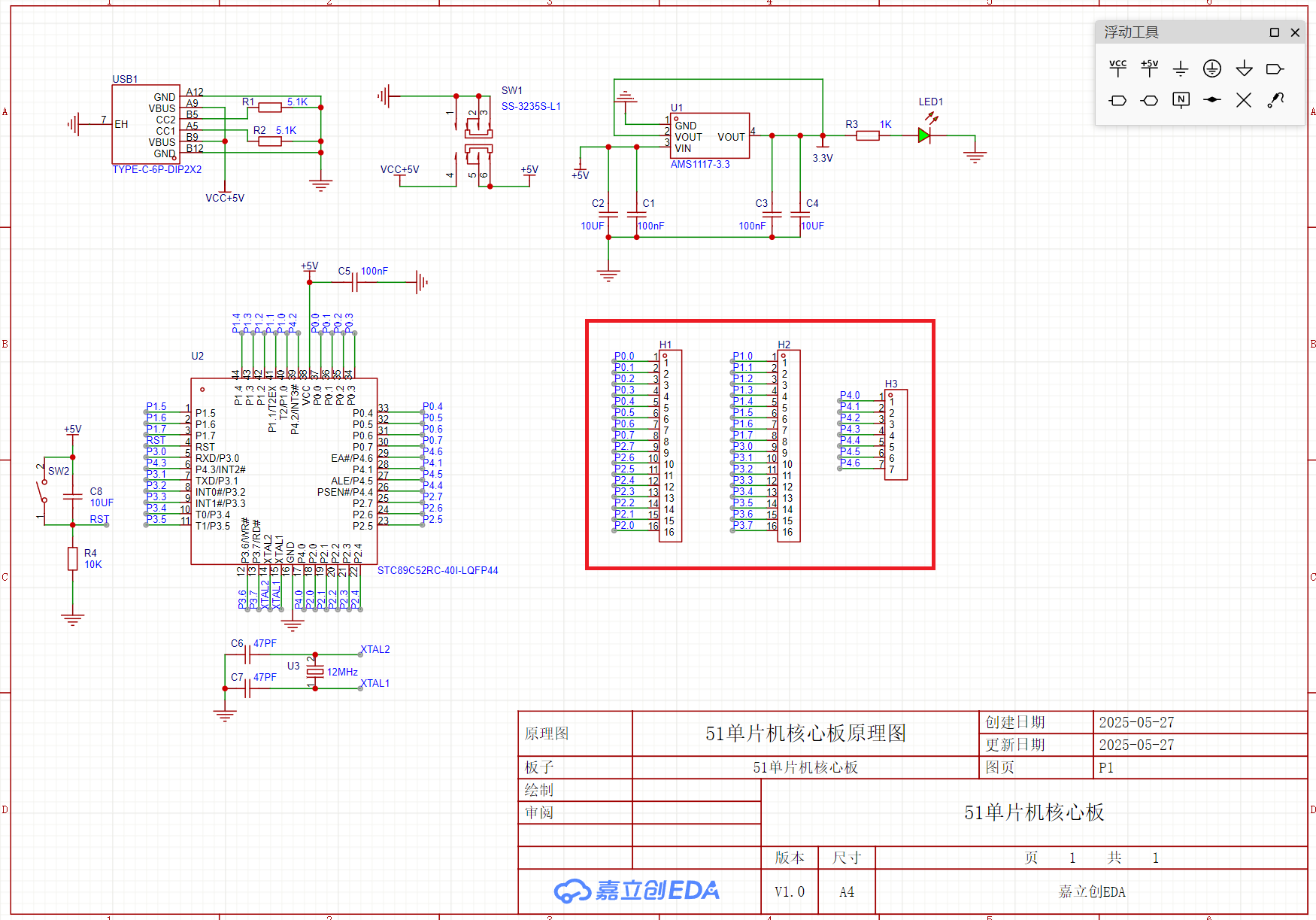

引脚扩展与排针布局

1. 排针选型

   • 采用 2.54mm 间距公头排针，按引脚分组引出：
     • 1×16 排针：连接 P0、P2 组引脚（按顺序排列，避免布线混乱）。
     • 1×16 排针：连接 P1、P3 组引脚。
     • 1×7 排针：连接 P4 组引脚（仅 7 个引脚）。

2. 设计要点

   • 确保排针引脚顺序与芯片引脚一一对应，为后续 PCB 布线提供清晰参考。

设计验证与保存

完成电源、最小系统、复位及引脚扩展电路设计后，检查网络连接正确性，调整标签位置保持原理图整洁，最后点击保存，进入下一步 PCB 绘制流程。
