圆形连接器:全面解析:M8/M5/M12规格分类:应用不同场景

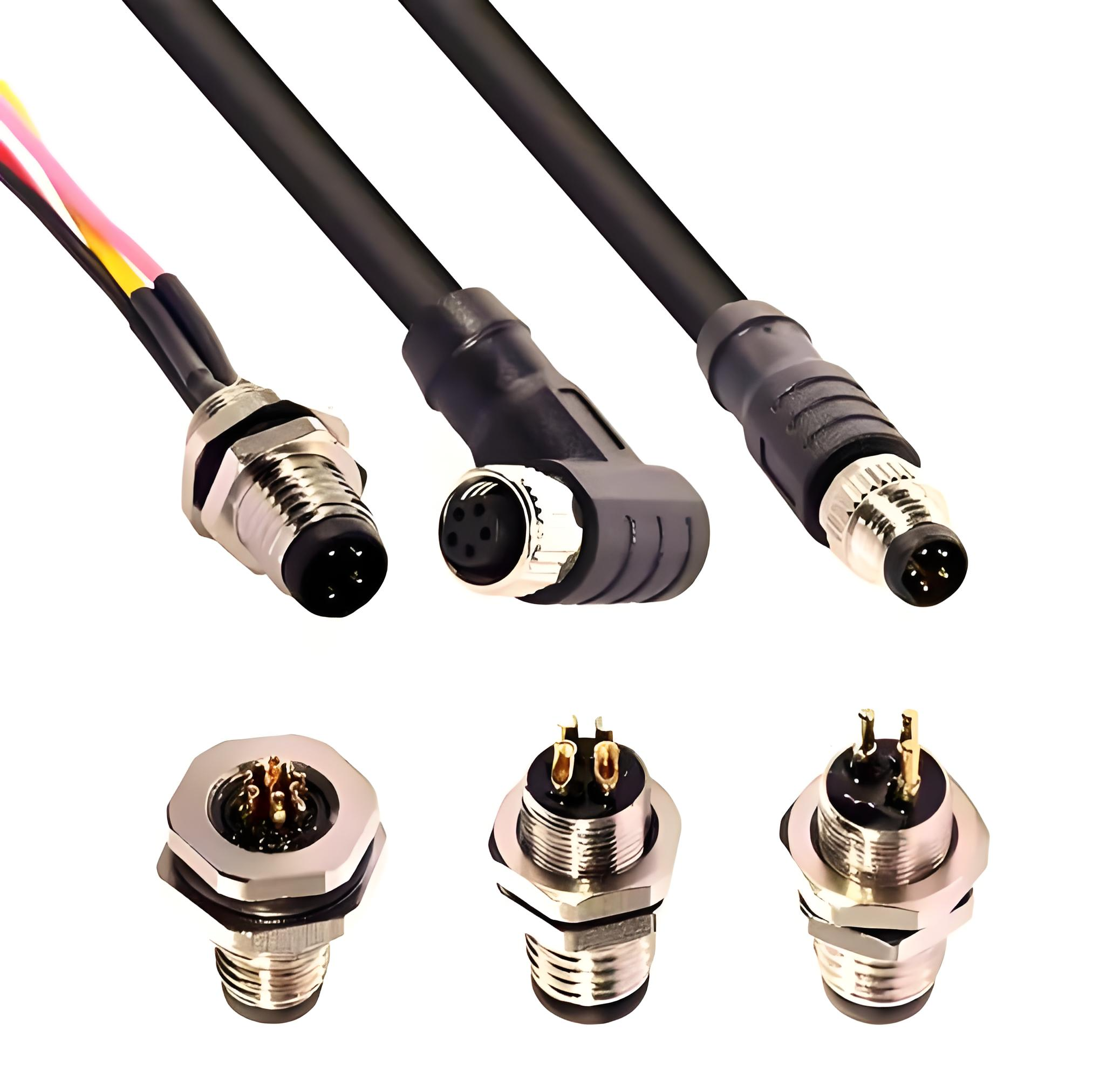

🔧 一、按尺寸规格分类

‌型号‌	‌螺纹规格‌	‌芯数范围‌	‌适用场景‌	‌关键技术指标‌
‌M5‌	M5×0.5	3-5芯	微型传感器（压力/温湿度）	电压≤60V DC，电流≤2A，IP67防护‌
‌M8‌	M8×1.0	3-8芯	工业阀门/小型执行器	耐压50V AC，抗振动50m/s²，IP68级‌
‌M12‌	M12×1.0	3-19芯	工业以太网/PLC控制	4A@250V（标准型），16A@630V（高功率型），10Gbps传输（X编码）‌
‌M16‌	M16×1.5	6-24芯	电机控制/电力分配	电流≤16A，IP69K防水，抗冲击100g‌
‌M23‌	M23×1.0	12-32芯	新能源充电桩/大功率设备	耐压1000V DC，液冷接口温升≤15℃@150A‌

‌注‌：M12为工业领域占比超60%的主流型号，X编码专用于千兆以太网传输‌

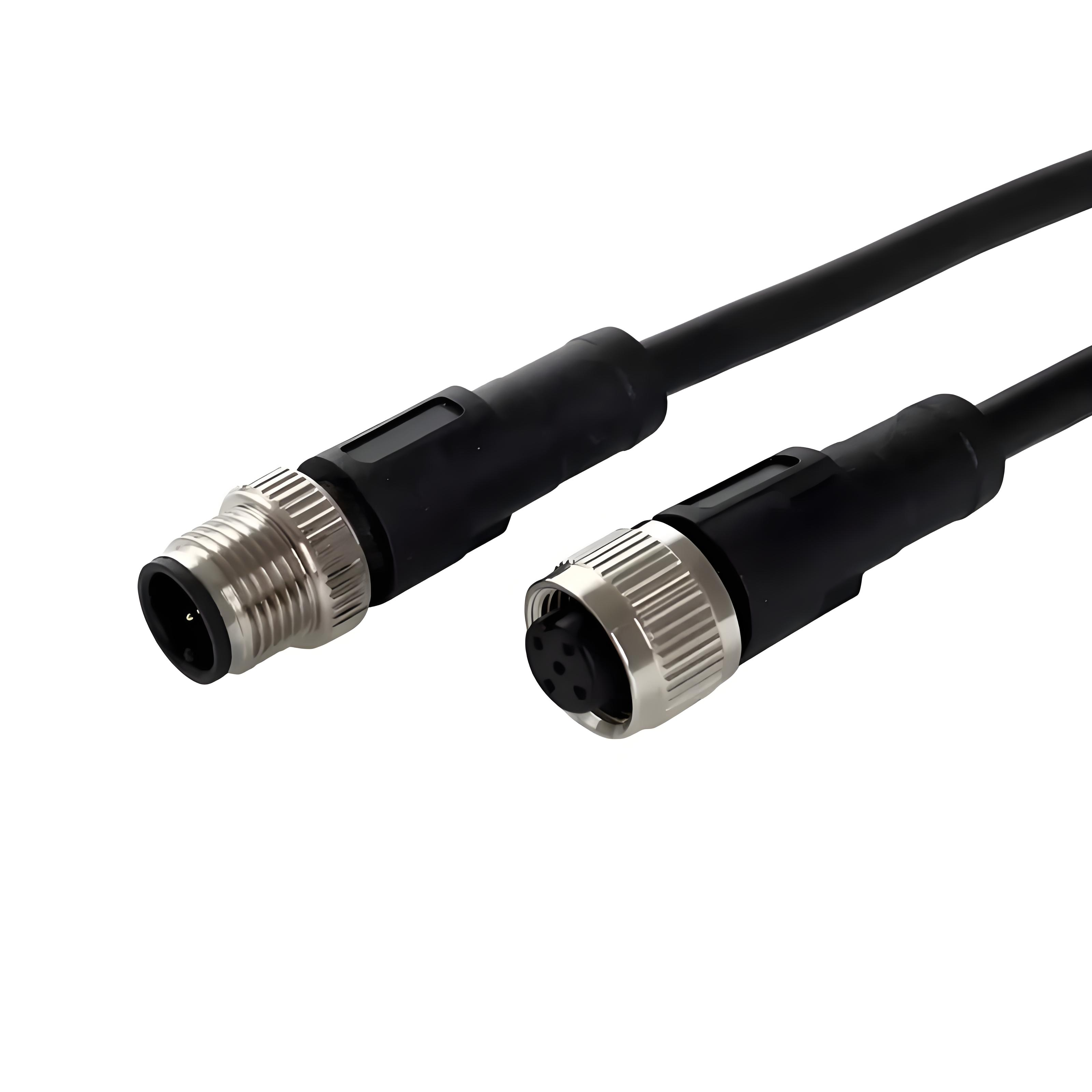

🔌 二、按功能编码分类

1. ‌电源传输型‌：

• ‌A编码‌：4/5芯，传输24V DC电源及传感器信号，铜合金端子承载≤4A‌

• ‌C编码‌：4芯交流电专用，支持110/230V AC，耐油污设计‌

1. ‌信号传输型‌：

• ‌B编码‌：5芯，早期Profibus总线协议，阻抗100Ω±10%‌

• ‌D编码‌：4芯，工业以太网协议（Profinet），屏蔽效能≥60dB‌

• ‌X编码‌：8芯，千兆以太网专用，差分阻抗100Ω，支持10Gbps速率‌

1. ‌混合型‌：

• 集成电源+信号针脚（如12芯含4电源+8信号），减少接口数量‌ 三、按防护等级分类

1. ‌IP67/IP68级‌：

• 硅胶密封圈防水，IP68支持水下1米浸泡48小时，适用户外设备‌

1. ‌MIL军用级‌：

• MIL-DTL-5015标准，耐盐雾＞500小时，工作温度-65℃~200℃（如Y50EX系列）‌

1. ‌防爆型‌：

• 隔爆外壳设计，阻燃材料（UL94 V-0），化工/矿井场景专用‌

🔩 四、按连接方式分类

‌类型‌	‌锁定机制‌	‌操作特点‌	‌代表型号‌
‌螺纹连接‌	旋转锁紧（≥1/4圈）	抗振动＞50m/s²，IP68密封	MIL-C-5015，VG95234‌1
‌卡口快插‌	1/4圈快速锁定	插拔寿命≥5,000次	M12-Profinet系列‌
‌磁吸连接‌	磁力吸附	适用于AGV移动设备	宾德M12 Push-Pull系列‌
‌推拉式‌	轴向按压锁定	盲插成功率＞99%	浩亭Han® Eco‌

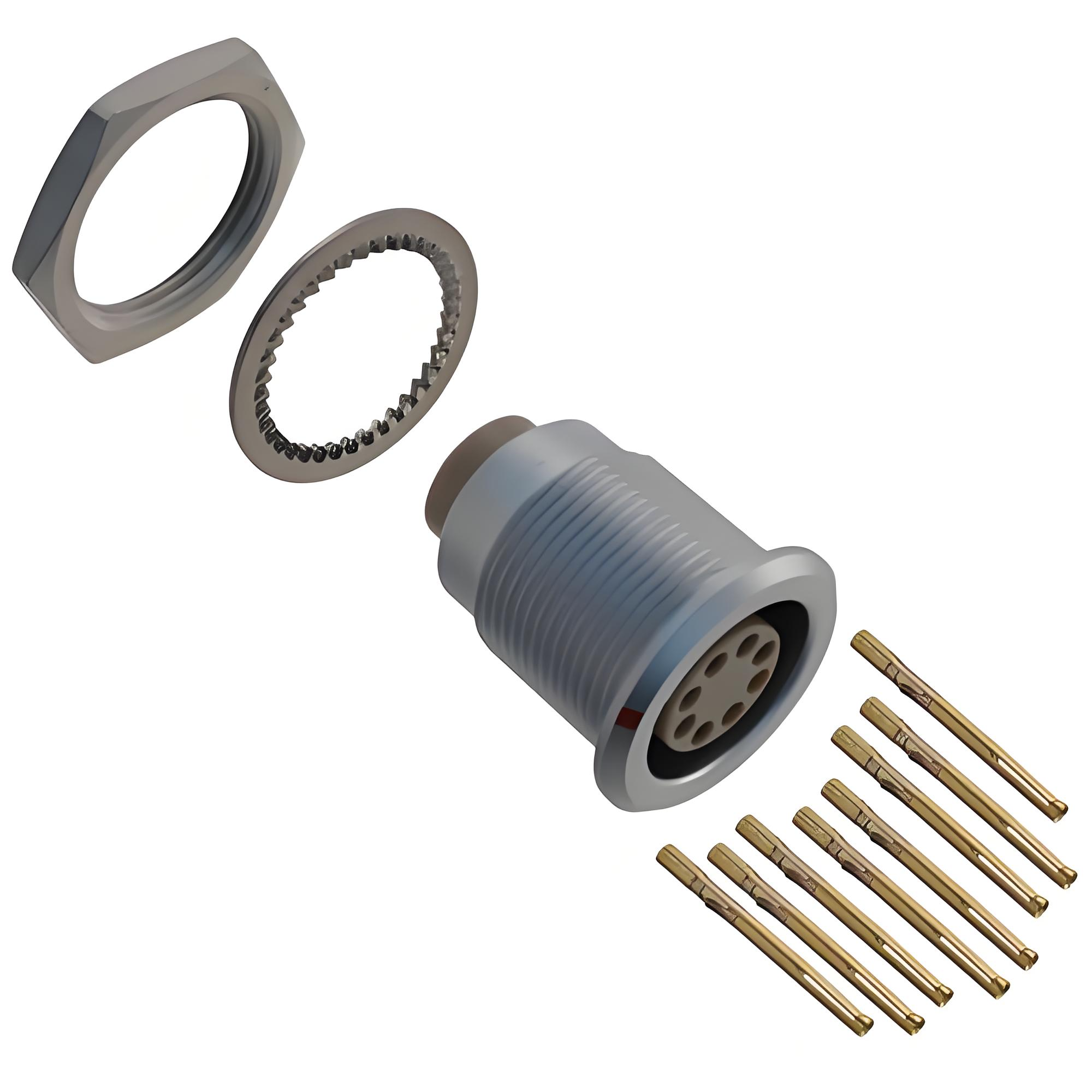

🧰 五、特殊结构类型

1. ‌屏蔽型‌：

• 360°金属编织层+铁氧体磁环，EMI抑制≥30dB，用于5G通信设备‌

1. ‌光纤集成型‌：

• 复合电/光传输，陶瓷插芯精度±0.5μm（如SAE AS5590标准）‌

1. ‌高密度型‌：

• 0.5mm间距PCB板对板连接，19芯布局（宾德24芯款）‌

‌选型关键‌：动力场景优选铜镀金端子（寿命提升30%），信号传输需匹配协议编码防误插‌
