(1)实验平台：

普中STM32-F103-创客开发套件https://item.taobao.com/item.htm?id=917544208443(2)资料下载：普中科技-各型号产品资料下载链接

智能门禁系统，又称出入管理控制系统（ACCESS CONTROL SYSTEM），是一种管理人员进出的智能化管理系统。可通过RFID、密码锁、指纹识别等传感器采集数据并进行处理分析后，实现对进出人员的身份验证和记录。本章我们基于智能门禁系统板将密码、指纹、RFID功能进行汇总，最终实现智能门禁。本章分为如下几部分内容：

33.3.2.1 rfid_input.c文件

33.3.2.2 set_parm.c文件

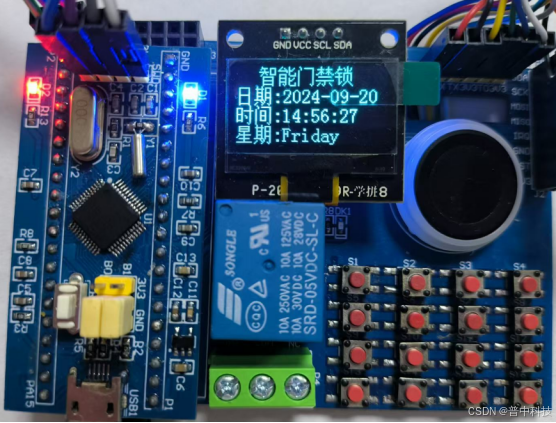

33.4 实验现象

33.1 实验介绍

33.1.1 实验简介

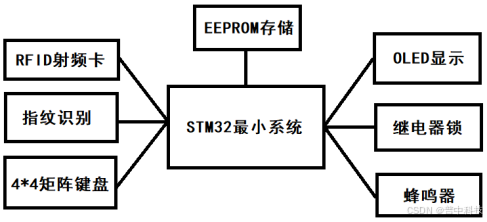

在我们智能门禁系统中主要实现密码键盘、指纹、RFID射频卡解锁。密码键盘可实现密码修改、删除，在修改或删除密码前需通过管理员密码校验方可操作；密码键盘还可以用于指纹添加、删除操作，RFID磁卡写入特定信息用于解锁。其结构图如下：

本章主要将密码、指纹和RFID整合一起实现智能门禁。

33.1.2 实验目的

系统运行后，可实现密码、指纹、RFID解锁，指纹密码添加、修改、删除等功能。

33.2 硬件设计

本实验使用到硬件资源如下：

（1）STM32 GPIO

（2）LED模块

（3）USART1串口

（4）USB转TTL模块

（5）蜂鸣器模块

（6）RTC模块

（7）EEPROM模块

（8）IIC OLED模块

（9）4*4矩阵键盘模块

（10）HLK-FPM383C指纹模块

（11）RC522射频卡模块

相关电路在前面章节已经介绍过，此处省略。

33.3 软件设计

33.3.1 创建和配置工程

同样的在 STM32CubeIDE 中复制前面实验的工程，然后将工程文件名和.ioc 文件名均修改为27_rc522_lock，如下图所示：

在前面实验章节中.ioc文件已配置好，可打开工程查看。

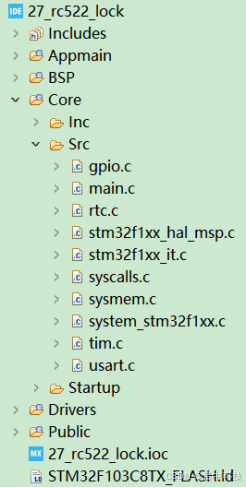

修改完之后，按下键盘的“Ctrl+S”组合键保存27_rc522_lock.ioc 文件，系统开始生成初始化代码。生成工程文件目录如下图所示：

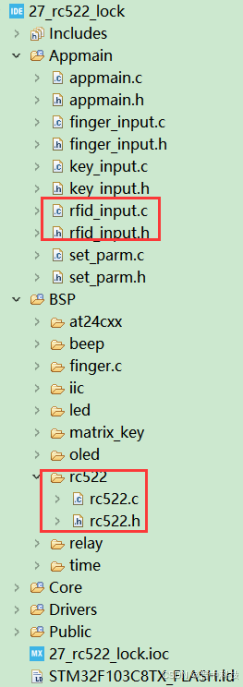

在工程的BSP文件夹下新建rc522文件夹，并在该文件夹内新建rc522.c和rc522.h文件，用于保存RC522射频卡相关驱动，这些一般厂家都有提供，直接移植即可。在Appmain文件夹内新建rfid_input.c和rfid_input.h文件，用于保存RFID应用程序。如下所示：

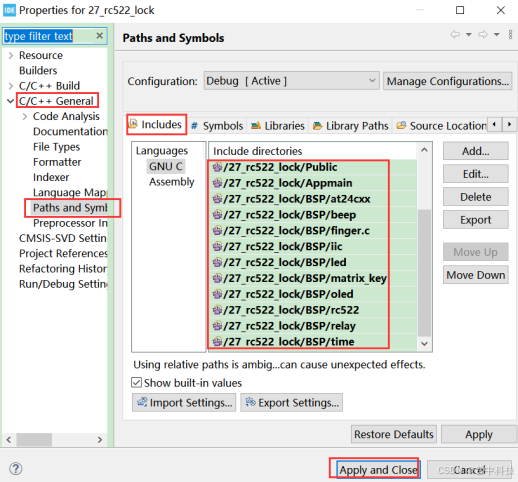

添加完以后，如果有自己创建的文件夹，且文件夹内有头文件，工程中调用了该头文件，必须记得在工程中添加头文件路径，同时将源文件与工程关联一起，如下图所示：

33.3.2 添加用户驱动代码

33.3.2.1 rfid_input.c文件

代码如下：

/*
要写入RC522的数据
[0][1][2]:0xA0 0xA1 0xA2为校验位 代表该卡存储的数据是指定的磁卡型号
[3]:磁卡ID，固定为0X18
*/
u8 WriteRC522Data[16] = {0xA0,0xA1,0xA2,0x18,0,0,0,0,0,0,0,0,0,0,0,0};

//rfid匹配
void rfid_mate(void)
{
	u8 TempWriteRC522Data[16]; //存储RFID读取数据

	//检测磁卡失败
	if(ReadDataBlock(SaveRC522Block,TempWriteRC522Data) != MI_OK)
	{

	}
	//磁卡检测OK
	else
	{
		//属于规定型号的磁卡
		if(TempWriteRC522Data[0]==0xA0 && TempWriteRC522Data[1]==0xA1 && TempWriteRC522Data[2]==0xA2)
		{
//			printf("RC522 OK\r\n");
			if(TempWriteRC522Data[3]==0x18)
			{
				BEEP_Alarm(2, 20);//开锁
				RELAY(1);
				time3_start(1);//打开定时器
				sys_ctrl.openflag=1;//键盘密码开锁
			}
		}
	}
}

磁卡检测成功后，继电器触发，蜂鸣器响。

33.3.2.2 set_parm.c文件

新增代码如下：

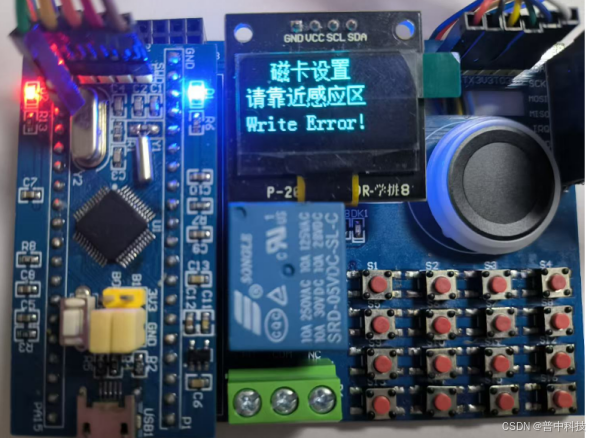

//RFID磁卡设置窗口显示
void rfid_window_show(void)
{
	OLED_Clear();
	//磁卡设置
	OLED_ShowFontHZ(16*0+20,0,20,16,1);
	OLED_ShowFontHZ(16*1+20,0,21,16,1);
	OLED_ShowFontHZ(16*2+20,0,14,16,1);
	OLED_ShowFontHZ(16*3+20,0,15,16,1);
	//请靠近感应区
	OLED_ShowFontHZ(16*0,20,47,16,1);
	OLED_ShowFontHZ(16*1,20,48,16,1);
	OLED_ShowFontHZ(16*2,20,49,16,1);
	OLED_ShowFontHZ(16*3,20,50,16,1);
	OLED_ShowFontHZ(16*4,20,51,16,1);
	OLED_ShowFontHZ(16*5,20,52,16,1);
}

//RFID磁卡设置
void set_rfid(void)
{
	rfid_window_show();//RFID磁卡窗口显示

	while(1)
	{
		if(WriteDataBlock(SaveRC522Block,WriteRC522Data,16) != MI_OK)
		{
			OLED_ShowString(0, 40, "Write Error!  ", 16);
			OLED_Refresh_Gram();
			delay_ms(100);
			OLED_ShowString(0, 40, "              ", 16);
		}
		else
		{
			OLED_ShowString(0, 40, "Write Success!", 16);
			OLED_Refresh_Gram();
			delay_ms(100);
			break;
		}

		//返回上一级菜单
		if(sys_ctrl.key==16)
		{
			BEEP_Alarm(2, 20);//提示音
			sys_ctrl.key=0;
			return;
		}
		//返回主菜单
		else if(sys_ctrl.key==15)
		{
			BEEP_Alarm(2, 20);//提示音
			sys_ctrl.key=0;
			sys_ctrl.page=0;
			return;
		}

		//刷新显示缓存
		OLED_Refresh_Gram();
	}
}

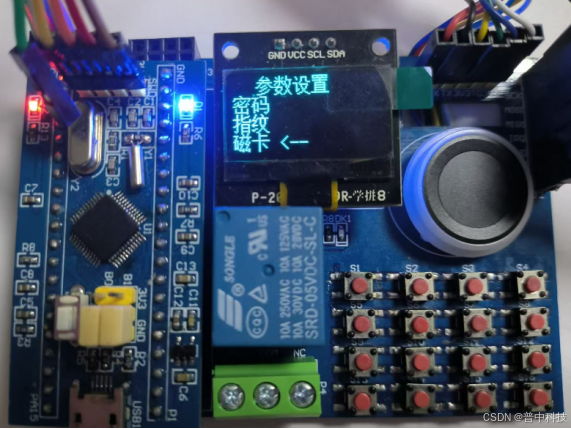

//系统参数设置
void sys_parm_set(void)
{
	u8 set_parm_flag=0;//默认为密码

	//管理员密码校验
	manager_check();

	parm_set_show();//参数设置界面显示

	while(1)
	{
		//参数设置界面显示
		if(sys_ctrl.page==2)
		{
			//选择设置参数选项
			if(sys_ctrl.key==13)
			{
				BEEP_Alarm(2, 20);//提示音
				sys_ctrl.key=0;
				set_parm_flag++;
				if(set_parm_flag>2)set_parm_flag=0;
				set_main_arrow_show(set_parm_flag);//设置主界面选择箭头显示
			}
			//确定
			else if(sys_ctrl.key==12)
			{
				BEEP_Alarm(2, 20);//提示音
				sys_ctrl.key=0;
				switch(set_parm_flag)
				{
					case 0://密码设置
						set_password();
						break;
					case 1://指纹设置
						set_finger();
						break;
					case 2://磁卡设置
						set_rfid();
						break;
				}
				parm_set_show();//参数设置界面显示
				set_main_arrow_show(set_parm_flag);//设置主界面选择箭头显示
			}
			//返回主菜单
			else if(sys_ctrl.key==16 || sys_ctrl.key==15)
			{
				BEEP_Alarm(2, 20);//提示音
				sys_ctrl.key=0;
				sys_ctrl.page=0;
				return;
			}

			//刷新显示缓存
			OLED_Refresh_Gram();
		}
		else break;
	}
}
