光缆的种类繁多，大家在看型号的时候，如何快速得知光缆的具体信息呢？

其实从型号上就可以得到很多信息。光缆的命名规则是固定的，只是开头的品牌不一样。

下面我就详细介绍一下。

光缆的种类

按结构分类
- 层绞式光缆：将多根光纤以螺旋方式绞合在中心加强件周围，结构紧凑，机械性能好，可容纳较多光纤芯数，适用于多种敷设环境。
- 中心束管式光缆：光纤被集合在一个中心束管内，管内填充油膏以防水和缓冲外力，具有良好的抗压性能，外径小、重量轻，便于施工和敷设。
- 骨架式光缆：光纤放置在骨架的槽内，骨架通常由塑料或金属制成，能有效保护光纤，提高光缆的机械强度和稳定性，适用于长途通信和室外恶劣环境。
- 带状光缆：将多根光纤排列成带状，再将多个光纤带组合成光缆，可实现高密度光纤集成，大大提高了光纤的传输容量，常用于需要大容量传输的场合。
按敷设方式分类
- 架空光缆：通过架空的方式敷设，通常采用钢绞线或自承式结构来悬挂光缆，适用于跨越河流、山谷等地形复杂的区域以及城市街道的通信线路建设。
- 管道光缆：敷设在地下管道中，受到管道的保护，可有效防止外界的机械损伤和腐蚀，适用于城市通信网络的建设。
- 直埋光缆：直接埋入地下，需要具有良好的防水、防潮和抗腐蚀性能，常用于长途通信和农村地区的通信线路建设。
- 水底光缆：用于跨越江河、湖泊和海洋等水域的通信线路建设，需要具备高强度、高防水性能和抗腐蚀性能。
按光纤的套塑方法分类
- 紧套光缆：光纤直接被紧套在塑料套管内，光纤与套管之间没有间隙，具有良好的机械性能和抗干扰性能，适用于室内和短距离通信。
- 松套光缆：光纤被放置在松套管内，光纤与套管之间有一定的间隙，可容纳油膏等填充物，能有效缓冲外力和防水，适用于室外和长距离通信。
- 束管式光缆：将多根光纤集合在一个束管内，再进行外护套的包覆，结构简单、成本低，适用于用户接入网和短距离通信。
- 带状多芯单元光缆：由多个光纤带组成，每个光纤带包含多根光纤，可实现大容量、高密度的光纤传输，常用于通信骨干网和数据中心等需要大量光纤传输的场合。
按使用环境分类
- 室外光缆：用于室外环境，如架空、直埋、管道等敷设方式，具有良好的防水、防潮、抗紫外线和抗腐蚀性能。
- 室内光缆：用于建筑物内的通信线路敷设，如办公室、机房等场所，要求具有良好的阻燃性能和柔软性，便于施工和安装。
- 特种光缆：包括海底光缆、全介质自承式光缆（ADSS）、光纤复合架空地线光缆（OPGW）、缠绕光缆、防鼠光缆等，用于特殊的环境和应用场景。
按网络层次分类
- 长途光缆：用于城市与城市、地区与地区之间的远距离通信传输，通常传输容量大、距离远，是通信网络的骨干线路。
- 市话光缆：主要用于城市内的通信网络建设，连接市内的各个电话交换局、基站等通信设施。
- 接入光缆：用于将用户终端设备连接到通信网络的接入点，如光纤到户（FTTH）、光纤到楼（FTTB）等应用中的光缆。
按加强件配置方法分类
- 中心加强构件光缆：加强件位于光缆的中心位置，如层绞式光缆、骨架式光缆等，可有效提高光缆的抗拉强度。
- 分散加强构件光缆：加强件分散在光缆的各个部位，如束管两侧加强光缆、扁平光缆等，可提高光缆的抗侧压性能和柔韧性。
- 护层加强构件光缆：加强件设置在光缆的护层中，如束管钢丝铠装光缆和 PE 细钢丝综合外护层光缆，可增强光缆的抗机械损伤和抗腐蚀性能。
- 钢管结构的微缆：采用钢管作为加强构件和保护结构，具有较高的强度和抗干扰性能，适用于特殊环境和场合。
按光纤种类分类
- 多模光纤光缆：采用多模光纤，可传输多种模式的光信号，适用于短距离、高带宽的通信应用，如局域网、数据中心内部连接等。
- 单模光纤光缆：采用单模光纤，只能传输一种模式的光信号，适用于长距离、高速率的通信应用，如长途通信、骨干网建设等。
按光纤芯数多少分类
- 单芯光缆：只包含一根光纤，适用于一些对光纤芯数需求较少的场合，如光纤到户的入户线、室内跳线等。
- 多芯光缆：包含两根或两根以上的光纤，根据芯数的不同可分为双芯、四芯、六芯、八芯、十二芯等多种规格，适用于不同的通信需求和应用场景。
按护层材料性质分类
- 普通光缆：护层材料一般为聚乙烯（PE）或聚氯乙烯（PVC），具有良好的柔韧性和耐候性，适用于一般环境下的通信线路建设。
- 阻燃光缆：护层材料采用具有阻燃性能的塑料，如阻燃聚乙烯（FRPE）、阻燃聚氯乙烯（FRPVC）等，可有效防止火灾的蔓延，适用于对防火要求较高的场所。
- 尼龙防蚁防鼠光缆：护层材料采用尼龙等具有防蚁防鼠性能的材料，可防止白蚁和老鼠对光缆的破坏，适用于白蚁和老鼠活动频繁的地区。

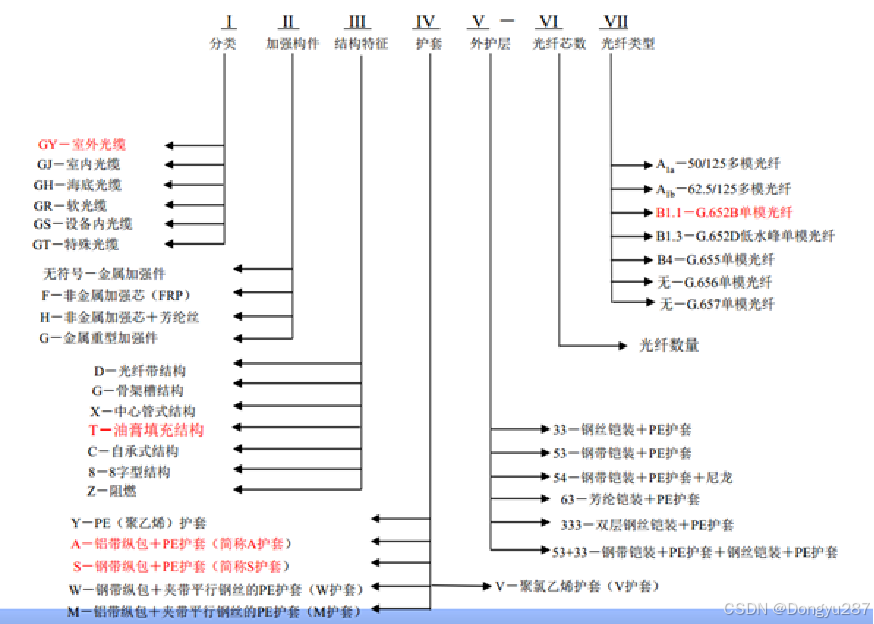

光缆命名规则

第一部分:分类的代号

GY	通信用室（野）外光缆	GS	通信用设备内光缆
GH	通信用海底光缆	GT	通信用特殊光缆
GJ	通信用室（局）内光缆	GW	通信用无金属光缆
GR	通信用软光缆	GM	通信用移动式光缆

注：第一部分与第二部分之间：加强件（加强芯）的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件：

无符号-金属加强构件；

G-金属重型加强构件

F-非金属加强构件；

H-非金属重型加强构件

第二部分：结构代号

B	扁平形状	C	自承式结构
D	光纤带结构	E	椭圆形状
G	骨架槽结构	J	光纤紧套涂覆结构
T	油膏填充式结构	R	充气式结构
X	缆束管式（涂覆）结构	Z	阻燃

第三部分：护套的代号

A	铝-聚乙烯粘结护套	G	钢护套
L	铝护套	Q	铅护套
S	钢-聚乙烯粘结护磁	U	聚氨脂护套
V	聚氯乙烯护套	Y	聚乙烯护套
W	夹带平行钢丝的钢-聚乙烯粘结护套
