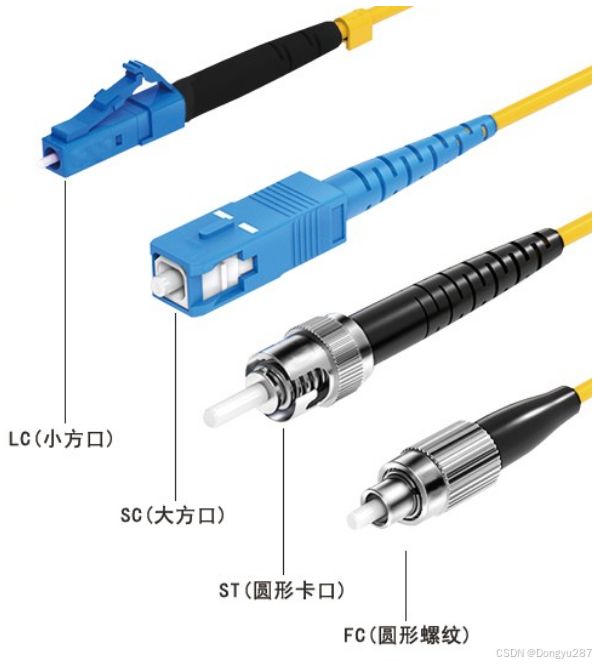

光纤接口类型

LC 接口
- 全称：Lucent Connector。
- 外观与结构：外形也是方形，但尺寸仅为 SC 接口的一半左右，被称为 “小方口”。
- 特点：连接方便、插入损耗低，采用插拔式连接，（RJ）闩锁机理。
- 连接方式：采用卡扣式连接，插头与插座连接时，轻轻按压插头，卡扣会自动锁定在插座上；拆卸时，按下卡扣即可轻松拔出插头，操作简单便捷，且连接牢固，不易因震动等原因松动。
- 应用场景：常用于低速率、低功率光模块，以及路由器、交换机、光纤收发器等设备。
SC 接口
- 全称：Square Connector。
- 外观与结构：外壳呈矩形，通常被称为 “大方口”。呈卡接式方形，采用插拔销闩式，操作时只需轻轻插拔，不需要旋转。
- 特点：结构简单、插拔方便，可直接插拔无需工具，具有耐高温、不容易氧化的优点。
- 连接方式：采用插拔销闩式连接，在连接时，只需将插头对准适配器的插孔，轻轻插入即可，此时销闩会自动锁住，确保连接稳固；拆卸时，按下销闩上的按钮，即可轻松拔出插头。
- 应用场景：常用于路由器、交换机、光纤收发器等设备，在电信运营商的传输设备侧光接口也较为常用。
ST 接口
- 全称：Stab & Twist。
- 外观与结构：采用圆形设计，其中心有一个凸起的针状结构，整体呈现出类似 BNC 连接器的外观，外径一般为 2.5mm。
- 特点：体积较小、结构简单，采用卡口式连接，直接卡紧无需工具。
- 连接方式：采用卡口式连接，只需将插头插入适配器，然后旋转一定角度即可实现可靠连接，拆卸时反向旋转插头便可拔出，操作简单快捷，便于现场安装和维护。
- 应用场景：常用于早期的光纤配线架、光纤盒等设备。
FC 接口
- 全称：Ferrule Connector。
- 外观与结构：圆形带螺纹，外部加强采用金属套，有 FC 阴头（内螺纹）和 FC 阳头（外螺纹）。
- 特点：连接牢固、耐高温、耐腐蚀，通过螺纹连接保证稳定性和可靠性
- 连接方式：采用螺纹固定方式，需要将插头与插座通过旋转螺纹的方式进行连接和紧固。这种连接方式可以提供非常可靠的连接，确保在各种振动、冲击等环境下，光纤连接不会轻易松动，从而保证光信号传输的稳定性。但相对来说，连接和拆卸时需要旋转操作，比一些插拔式接口操作要繁琐一些。
- 应用场景：常用于管线配线架、光纤盒等设备。

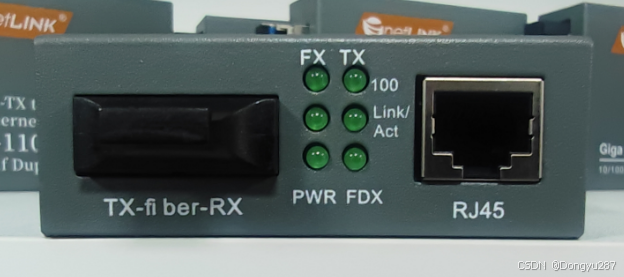

光纤收发器接口

光口
- T 端（Transmit 端）：用来发送信号，将光纤收发器接收到的电信号转换为光信号，通过光纤线路传送给对端设备。
- R 端（Receive 端）：用于接收来自对端的光信号，并将其转换为电信号，供本端设备读取。

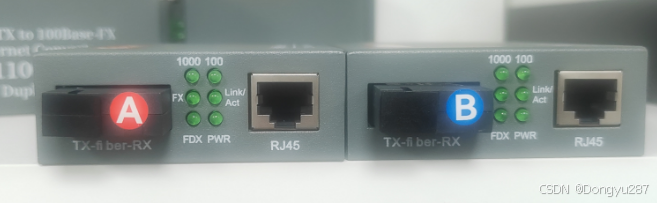

- 单双纤接口：单纤光纤收发器使用一根光纤实现双向数据传输，通常采用波分复用技术，在同一根光纤上使用不同的波长来区分发送和接收信号。双纤光纤收发器则使用两根光纤，一根用于发送，一根用于接收，工作原理相对简单，信号传输的稳定性和可靠性较高。
电口（网口）
- 外观与结构：通常为 RJ45 接口，与常见的以太网网线接口外观相似。
- 特点与作用：用于连接以太网设备，如计算机、交换机、路由器等，通过双绞线传输电信号。支持 10/100Mbps 甚至更高的速率，并且能实现全双工 / 半双工自适应2。
