航空插头的简单介绍

航空插头定义

航空插头，也称为航空连接器或航空接插件。源于军工行业，简称航插。是一种专门设计的电气连接组件，主要用于高可靠性的电气连接。

航空插头的分类

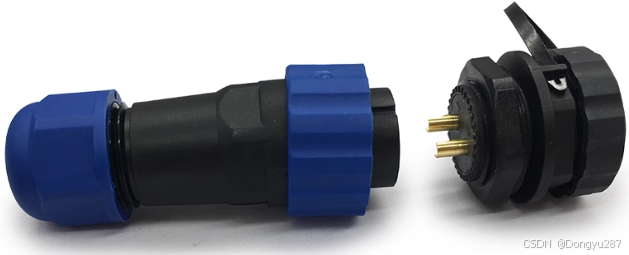

按防护分：普通航空插头 和 防水航空插头（图片为防水航插）

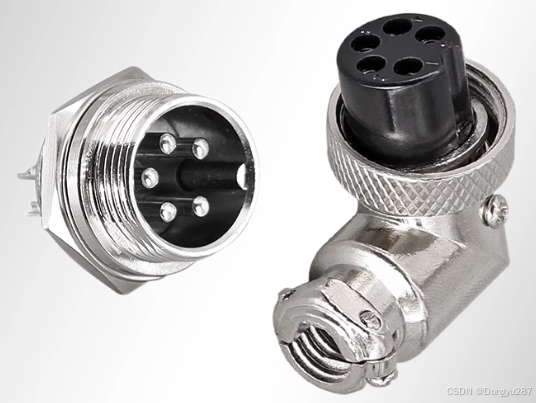

按外形分：直式航空插头 和 弯式航空插头（图片为弯头航插）

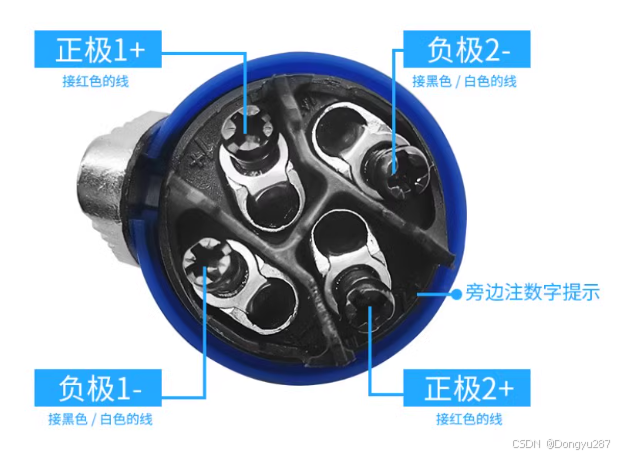

按用途分：机柜用航空插头、音响设备用航空插头、电源航空插头、特殊用途航空插头等（图片为4芯音响航插）

按频率分：高频航空插头 和 低频航空插头

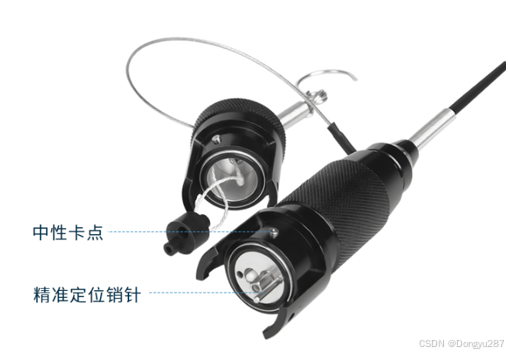

按结构分：插板式航空插头 和 印刷板式航空插头、卡扣式航空插头等（图片是卡扣式航插）

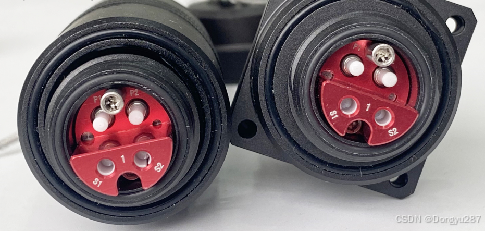

按制造标准分：俄罗斯军用标准航空插头、美国军用标准航空插头、国家标准航空插头、国家军用标准航空插头等。（图片为美标的航插）

航空插头的特性

电气性能方面

• 高电压承受能力：航空插头通常能承受较高的电压，一般可达到几百伏甚至数千伏，以满足航空电子设备等高压系统的需求。例如在一些大型客机的航空电子系统中，部分航空插头需要承受 1000V 以上的电压，确保电力传输和信号控制的稳定。
• 低接触电阻：其内部的接触件采用优质的导电材料，并经过特殊的表面处理，使得接触电阻极小。一般可控制在几毫欧到几十毫欧之间，这样能有效减少电能在传输过程中的损耗，提高电力传输效率，保证信号的高质量传输，降低信号失真度。
• 良好的绝缘性能：采用高性能的绝缘材料，如聚四氟乙烯、陶瓷等，具有良好的绝缘性能，绝缘电阻通常可达到几十兆欧甚至更高，能在不同的工作环境下，有效防止电流泄漏和短路等问题，确保设备和人员的安全。
• 抗电磁干扰：航空插头一般具有良好的电磁屏蔽性能，通过采用金属外壳、屏蔽层等措施，能够有效阻挡外部电磁干扰进入内部电路，同时也防止内部传输的信号对外产生电磁辐射，保证设备在复杂的电磁环境中正常工作。

机械性能方面

• 高可靠性连接：航空插头采用多种可靠的连接方式，如螺纹连接、卡口连接等，能够在振动、冲击等恶劣环境下保持稳定的连接，防止插头与插座之间出现松动、脱落等现象。
• 坚固耐用：通常采用高强度的金属或工程塑料材质制造外壳，具有很强的抗冲击、抗压和抗磨损能力。可承受一定程度的外力撞击和摩擦，在航空设备的安装、维护和使用过程中，不易因机械外力而损坏。
• 良好的插拔寿命：经过特殊的设计和工艺处理，航空插头能够承受数千次甚至上万次的插拔操作。在频繁的使用过程中，仍能保持良好的接触性能和机械性能，确保连接的可靠性和稳定性。

环境适应性方面

• 耐高低温：航空插头能够在很宽的温度范围内正常工作，一般可在 - 55℃至 + 125℃的温度环境下稳定运行，部分特殊型号甚至能适应更极端的温度条件。无论是在高空低温环境还是在发动机等高温部位附近，都能保持性能稳定。
• 耐潮湿和盐雾：具备良好的防潮和防盐雾腐蚀能力，在潮湿的环境以及海洋等盐雾环境中，不会因水分和盐雾的侵蚀而导致内部金属部件生锈、绝缘性能下降等问题，确保长期使用的可靠性。
• 抗辐射：在航空航天等领域，设备可能会受到宇宙射线、核辐射等各种辐射的影响。航空插头采用特殊的材料和工艺，能够在一定程度的辐射环境下保持性能稳定，不影响其电气和机械性能。

其他方面

• 小型化和轻量化：随着航空技术的发展，对航空插头的体积和重量要求越来越高。现代航空插头不断朝着小型化、轻量化的方向发展，在保证性能的前提下，尽可能减小体积和重量，以满足航空设备对空间和载重的严格要求。
• 标准化和通用性：航空插头具有严格的标准和规范，不同厂家生产的同类型号插头通常具有良好的互换性和通用性。这使得在航空设备的维护和升级过程中，能够方便地更换插头，降低了维护成本和难度。

航空插头的应用

通信领域

• 基站设备：在移动通信基站中，航空插头用于连接基站的天线、射频模块、基带处理单元、电源模块等。实现信号的收发、处理和传输，保证基站的正常运行，为用户提供稳定的通信服务。
• 光通信设备：在光纤通信系统中，航空插头用于连接光发射机、光接收机、光放大器、光纤配线架等设备。确保光信号在传输过程中的稳定连接和高效传输，提高通信系统的传输容量和质量。

医疗领域

• 医疗影像设备：如 CT 扫描仪、核磁共振成像（MRI）设备、数字减影血管造影（DSA）设备等，航空插头用于连接设备的各个成像模块、计算机控制系统、电源系统等。保证在医疗成像过程中，能够快速、准确地传输大量的图像数据和控制信号，为医生提供高质量的诊断图像。
• 生命支持设备：在呼吸机、心脏起搏器、监护仪等生命支持设备中，航空插头用于连接设备的传感器、控制器、显示屏等部件。确保设备能够实时监测患者的生命体征，并准确地进行控制和调节，保障患者的生命安全。

工业领域

• 自动化生产线：在汽车制造、电子产品制造等自动化生产线上，航空插头用于连接机器人、控制器、传感器、执行机构等设备。实现生产过程的自动化控制和数据传输，提高生产效率和产品质量。例如，在汽车生产线上，航空插头将机器人的控制系统与车身焊接设备连接，实现精确的焊接操作。
• 电力设备：在发电设备、输变电设备等电力系统中，航空插头用于连接电力监测设备、控制设备、保护设备等。确保电力系统的稳定运行和安全监控，例如，在变电站中，航空插头将电力互感器与电力保护装置连接，实现对电力参数的实时监测和保护。
• 轨道交通：在高铁、地铁等轨道交通工具中，航空插头用于连接列车的牵引系统、制动系统、信号系统、车厢内的电气设备等。保证列车在高速运行和复杂的环境下，各系统之间能够可靠地传输信号和电力，确保列车的安全运行。

航空航天领域

• 飞机电子系统：用于连接飞机的各种电子设备，如飞行控制系统、导航系统、通信系统、雷达系统等。确保这些系统之间能够稳定、可靠地传输信号和电力，保障飞机的安全飞行。例如，航空插头将飞机的自动驾驶仪与飞行控制计算机连接起来，实现精确的飞行控制。
• 航空发动机控制系统：在航空发动机的控制系统中，航空插头用于连接发动机的传感器、执行机构与发动机电子控制器。传输发动机的转速、温度、压力等关键参数信号，以及控制指令，保证发动机的正常运行和性能优化。
• 卫星及航天器：在卫星和其他航天器中，航空插头用于连接各种星载设备，如太阳能电池板、通信天线、姿态控制系统、数据处理系统等。由于太空环境极为恶劣，对连接的可靠性要求极高，航空插头能够在高真空、强辐射、高低温交变等极端条件下，确保航天器各系统之间的稳定连接和信号传输。

军事领域

• 武器装备：在坦克、装甲车、火炮等武器装备中，航空插头用于连接武器系统的火控系统、弹药输送系统、动力系统等。保证各系统之间的协同工作，实现武器的精确打击和可靠运行。例如，在主战坦克中，航空插头将炮长的观瞄设备与火控计算机连接，为精确射击提供数据支持。
• 通信与雷达设备：军事通信设备和雷达系统中，航空插头用于连接天线、发射机、接收机、信号处理单元等部件。确保在复杂的战场电磁环境下，能够快速、准确地传输通信信号和雷达回波信号，实现军事通信和目标探测功能。
• 军用电子对抗设备：电子对抗设备如干扰机、侦察接收机等，需要通过航空插头实现各模块之间的高速数据传输和精准控制。在电子战中，航空插头保障了设备的稳定运行，使其能够有效地对敌方的通信、雷达等系统进行干扰和侦察。
