一．实验目的

1．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。

2．学习恒电源、直流电压表、电流表的使用方法。

二．原理说明

任一二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系U＝f(I)来表示，即用U－I平面上的一条曲线来表征，这条曲线称为该电阻元件的伏安特性曲线。根据伏安特性的不同，电阻元件分两大类：线性电阻和非线性电阻。线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1－1中（a）所示，该直线的斜率只由电阻元件的电阻值R决定，其阻值为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性是一条经过坐标原点的曲线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的，常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性如图1－1中（b）、（c）、（d）。在图1－1中，U 〉0的部分为正向特性，U〈 0的部分为反向特性。

绘制伏安特性曲线通常采用逐点测试法，即在不同的端电压作用下，测量出相应的电流，然后逐点绘制出伏安特性曲线，根据伏安特性曲线便可计算其电阻值。

三．实验设备

1．直流电压、电流表；

2．电压源（双路0～30V可调）；

3．EEL—52A组件、弱电元件箱。

四．实验内容

1．测定线性电阻的伏安特性

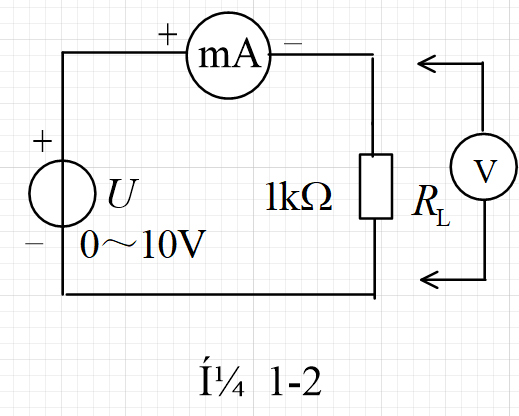

按图1－2接线，图中的电源U选用恒压源的可调稳压输出端，通过直流数字毫安表与1kΩ线性电阻相连，电阻两端的电压用直流数字电压表测量。

调节恒压源可调稳压电源的输出电压U，从0伏开始缓慢地增加（不能超过10V），在表1－1中记下相应的电压表和电流表的读数。

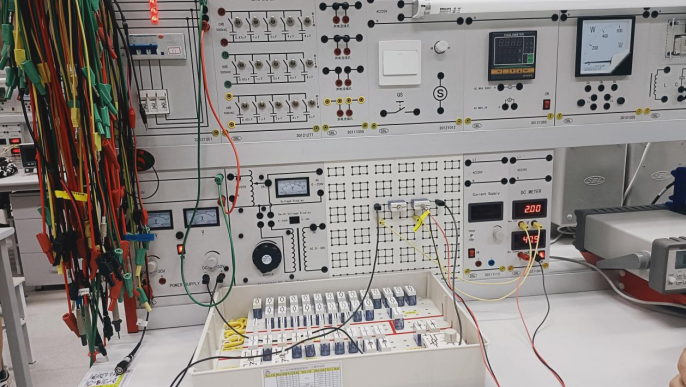

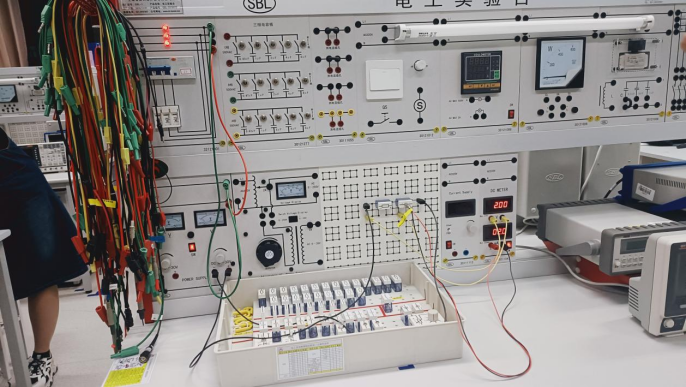

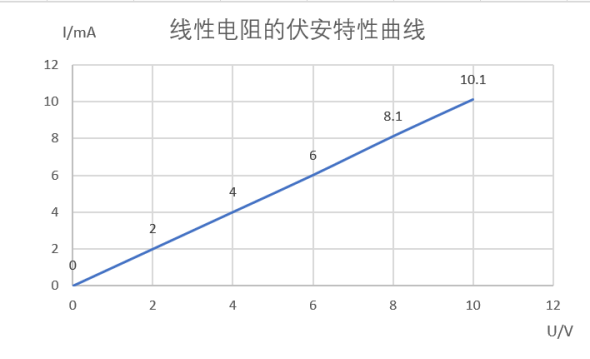

表1－1 线性电阻伏安特性数据

U(V)	0	2	4	6	8	10
I(mA)	0	2.0	4.0	6.0	8.1	10.1

2．测定6.3V白炽灯泡的伏安特性

将图1-2中的1kΩ线性电阻换成一只6.3V的灯泡，重复1的步骤，电压不能超过6.3V，在表1－2中记下相应的电压表和电流表的读数。

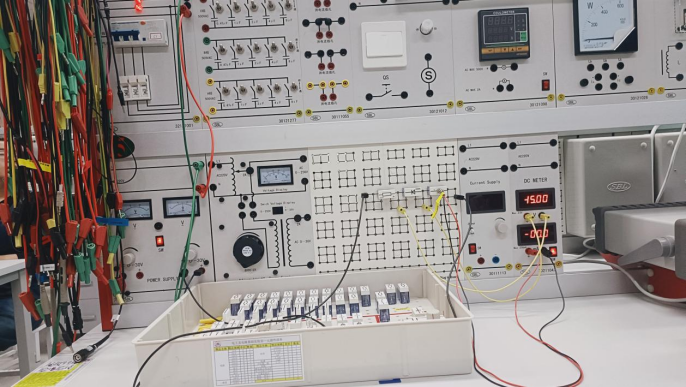

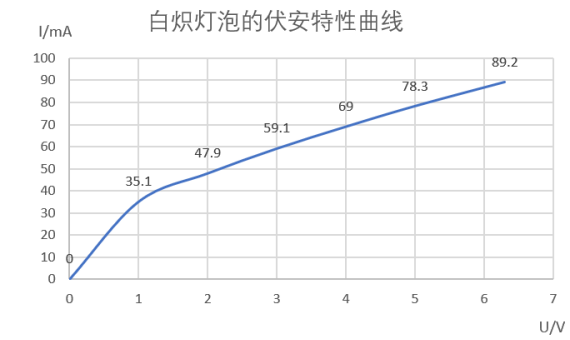

表1－2 6.3V白炽灯泡伏安特性数据

U (V)	0	1	2	3	4	5	6.3
I (mA)	0	35.1	47.9	59.1	69.0	78.3	89.2

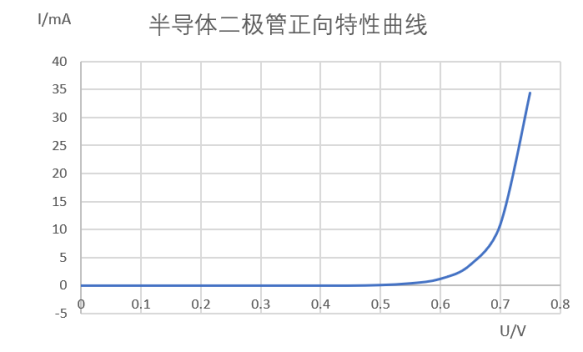

3．测定半导体二极管的伏安特性

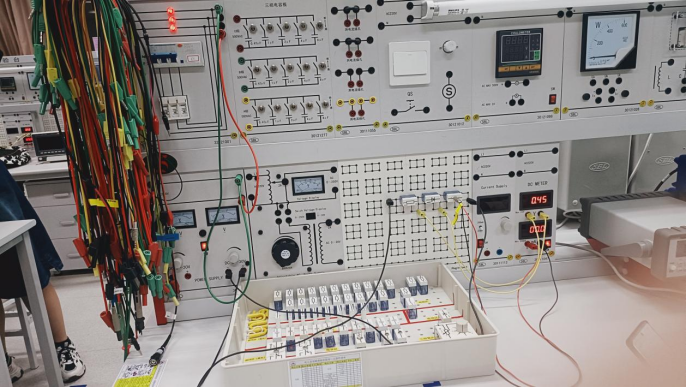

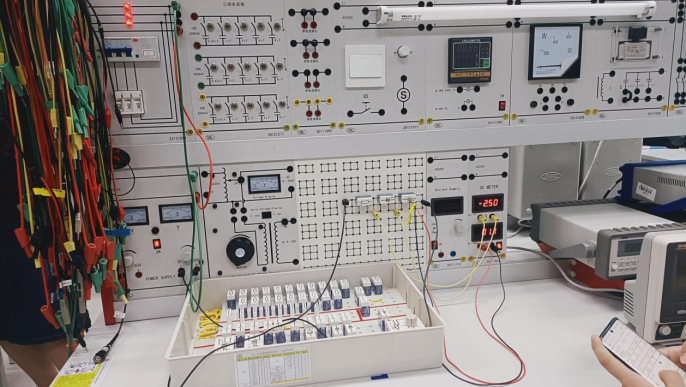

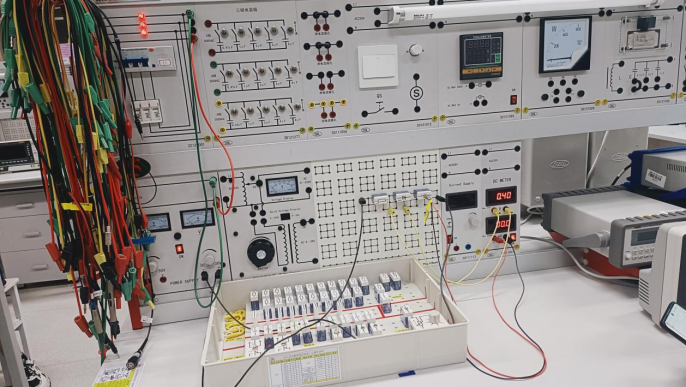

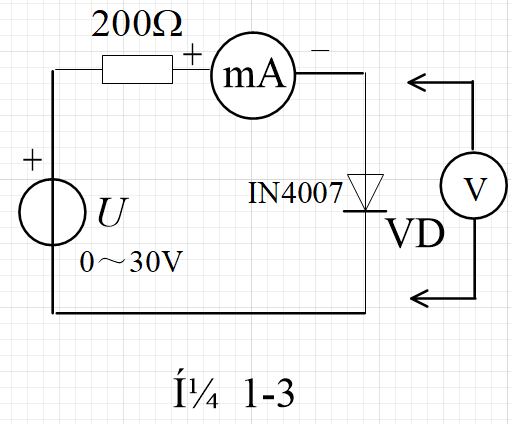

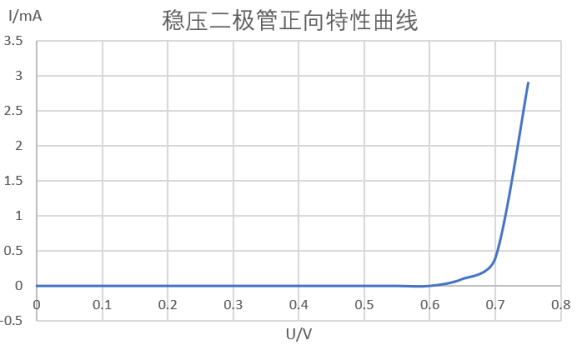

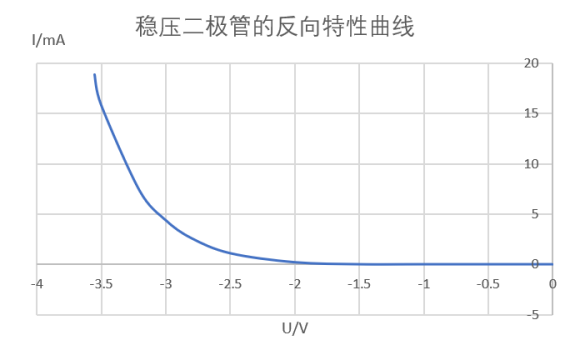

按图1—3接线，Ｒ为限流电阻，取200Ω（十进制可变电阻箱），二极管的型号为1N4007。测二极管的正向特性时，其正向电流不得超过25mA，二极管ＶＤ的正向压降可在0～0.75V之间取值。特别是在0.5～0.75之间更应取几个测量点；测反向特性时，将可调稳压电源的输出端正、负连线互换，调节可调稳压输出电压U，从0伏开始缓慢地减少（不能超过-30V），将数据分别记入表1－3和表1－4中。
