信号与系统实验四 LTI系统的时域分析

• 实验目的

1. 学会运用MATLAB求解连续与离散系统的冲激响应和阶跃响应。
2. 学会运用MATLAB求解LTI系统的零输入响应和零状态响应。

• 实验设备

1. 计算机。
2. MATLAB软件。

• 实验内容

（1）至少用两种方法求 的单位阶跃响应并绘图表示出来。（提示 step 和 lsim）

（2）编程实现教材 p106, 2-15(3)，并绘图表示出来；

（3）求 的零状态解，并绘图表示出来。

• 实验步骤

1.用至少两种方法求的单位阶跃响应并绘图。

方法一：

源程序：

t=0:0.001:10;
sys=tf([1,3,7],[1,4,6,4,1]);
g=step(sys,t);  %step函数用于求连续时间系统的阶跃响应。
plot(t,g),grid on;
xlabel('Time(sec)'),ylabel('g(t)');
title('阶跃响应');

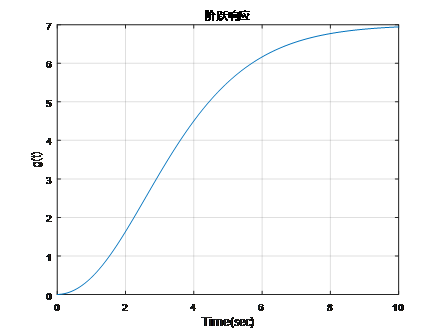

图像：

方法二：

源程序：

a=[1 4 6 4 1];
b=[1 3 7];
t=0:0.01:10;
f=heaviside(t);  %heaviside函数用于表示阶跃信号。
lsim(b,a,f,t);  %用lsim函数绘制系统的输入及其响应的波形图。
xlabel('Time(sec)');
title('系统的输入及其阶跃响应')

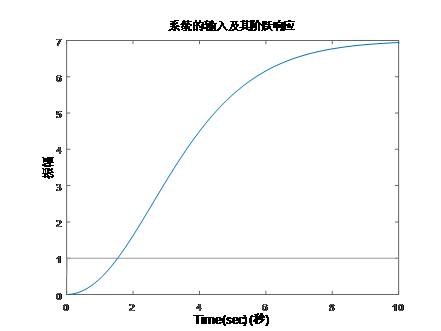

图像:

2.教材 p106, 2-15(3)： ，x(t)=cos（t）u(t),求系统的零状态响应。

源程序：

a=[1 2 1];
b=[1 1 1];
t=0:0.01:6;
f=cos(t);
lsim(b,a,f,t);
title('系统的零状态响应');

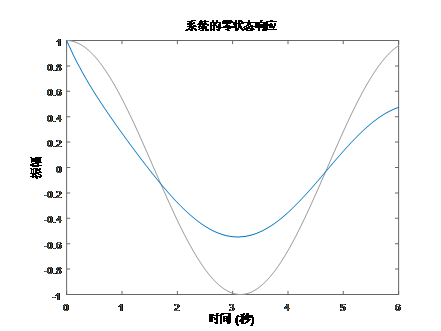

图像：

3.求的零状态解并绘图。

源程序：

n=(0:20);
x=sin(n*pi/4);
a=[1 0.5];
b=[1];
y=filter(b,a,x);  %用filter函数求离散LTI系统的响应。
subplot(2,1,1),stem(n,x),title('输入序列');
subplot(2,1,2),stem(n,y),title('输出序列');

图像：

五、实验总结

1. 实验内容一方法一所用函数sys=tf(b,a)中tf代表传递函数，b=[b1 b2 b3...]代表响应的系数，a=[a1 a2 a3...]代表激励的系数，且各自都由最高阶向最低阶排列。

2.连续时间系统的冲激响应用函数y=impulse(syt,t) 求解，阶跃响应用y=step(sys,t)求解，其中t表示系统响应的时间抽样点向量，sys表示LTI系统模型。

3.连续时间系统的响应求解使用dsolve函数实现常系数微分方程的符号求解，dsolve（‘eq1,eq2,...’，‘cond1,cond2，...’,‘v’） ,eq代表的是各个微分方程，D1y,D2y分别表示y的一阶导数、二阶导数……，参数cond表示各个起始条件，v表示自变量。

simplify函数用于简化表达式。

ezplot函数制图

lsim（b,a,f,t）b表示激励参数，a表示响应参数。求一有输入的线性系统的响应。
