一．实验目的

1．验证叠加原理

2．了解叠加原理的应用场合。

3．理解线性电路的叠加性。



二．原理说明

叠加原理指出：在有几个电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个电源单独作用时在该元件上所产生的电流或电压的代数和。具体方法是：一个电源单独作用时，其它的电源必须去掉（电压源短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。在图4－1中：

叠加原理反映了线性电路的叠加性，线性电路的齐次性是指当激励信号（如电源作用）增加或减小Ｋ倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小Ｋ倍。叠加性和齐次性都只适用于求解线性电路中的电流、电压。对于非线性电路，叠加性和齐次性都不适用。

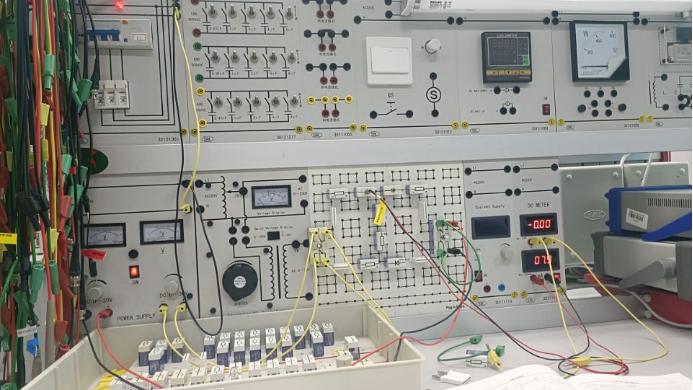

三．实验设备

1．直流数字电压表、直流数字电流表；

2．恒压源（双路0～30V可调）；

3．EEL－51S组件、弱电元件箱组件。

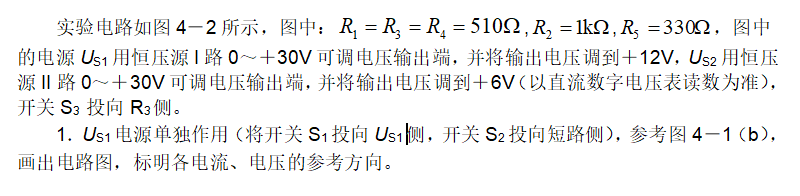

四．实验内容

用直流数字毫安表接电流插头测量各支路电流：将电流插头的红接线端插入数字电流表的红（正）接线端，电流插头的黑接线端插入数字电流表的黑（负）接线端，测量各支路电流，按规定：在结点A，电流表读数为‘＋’，表示电流流入结点，读数为‘－’，表示电流流出结点，然后根据电路中的电流参考方向，确定各支路电流的正、负号，并将数据记入表4—１中。

用直流数字电压表测量各电阻元件两端电压：电压表的红（正）接线端应插入被测电阻元件电压参考方向的正端，电压表的黑（负）接线端插入电阻元件的另一端（电阻元件电压参考方向与电流参考方向一致），测量各电阻元件两端电压，数据记入表4—１中。

表4—１实验数据一

测量项目实验内容	US1 (V)	US2 (V)	I1 (mA)	I2 (mA)	I3 (mA)	UAB (V)	UCD (V)	UAD (V)	UDE (V)	UFA (V)
US1单独作用	12	0	8.7	-2.4	6.3	2.39	0.79	3.19	4.41	4.41
US2单独作用	0	6	-1.2	3.6	2.4	-3.6	-1.19	1.22	-0.61	-0.61
US1, US2共同作用	12	6	7.5	1.2	8.7	-1.2	-0.39	4.42	3.8	3.8
US2单独作用	0	12	-2.4	7.2	4.8	-7.18	-2.37	2.44	-1.21	-1.21

2．US2电源单独作用（将开关S1投向短路侧，开关S2投向US2侧），画出电路图，标明各电流、电压的参考方向。

重复步骤1的测量并将数据记录记入表格4—１中。

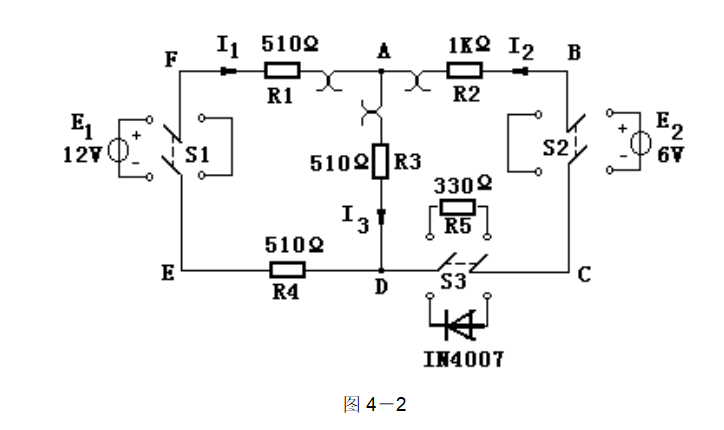

3．US1和US2共同作用时（开关S1和S2分别投向US1和US2侧），各电流、电压的参考方向见图4－2。

完成上述电流、电压的测量并将数据记录记入表格4—１中。

4．将开关S3投向二极管VD侧，即电阻R5换成一只二极管1N4007，重复步骤１～3的测量过程，并将数据记入表4—２中。

表4—２实验数据二

测量项目实验内容	US1 (V)	US2 (V)	I1 (mA)	I2 (mA)	I3 (mA)	UAB (V)	UCD (V)	UAD (V)	UDE (V)	UFA (V)
US1单独作用	12	0	8.8	-2.5	6.2	2.51	0.63	3.15	4.44	4.44
US2单独作用	0	6	0	0	0	0	-6	0	0	0
US1, US2共同作用	12	6	7.9	0	7.9	0	-1.99	4.01	4.01	4.01
US2单独作用	0	12	0	0	0	0	-12	0	0	0
