信号与系统实验二 信号运算的MATLAB实现

• 实验目的

1. 学会运用MATLAB进行信号时移、反折和尺度变换。
2. 学会运用MATLAB进行连续信号微分、积分运算。
3. 学会运用MATLAB进行连续信号相加、相乘运算。
4. 学会运用MATLAB进行连续信号的奇偶分解。

• 实验设备

1. 计算机。
2. MATLAB软件。

• 实验内容

1. 实验教程 p15 练习二，1；

2. 用diff和int各画出一个函数x(t)（自定），和x(t)的导数与积分图。（提示:用函数 ezplot）。

四、实验步骤

1.信号一：y（t)=3t2+t+5

源程序：

t=-6:0.01:6;  %表示t的取值范围以及增长步幅。

yt=3.*t.*t+t+5；  %MATLAB中用.*表示矩阵的各个元素分别相乘。

plot(t,yt),grid on

axis([-6,6,0,30])

title('练习二信号一')

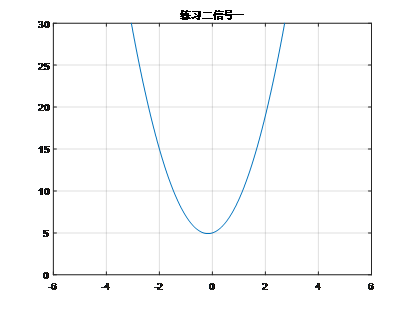

图像：

2.信号二：y2(t)=tsin5Πt·u(t)

源程序：

t=-10:0.001:10;

y1=t;

y2=sin(5*pi*t);

y3=heaviside(t);  %MATLAB中阶跃信号用heaviside函数表示。

plot(t,y1.*y2.*y3),grid on

axis([0,5,-10,10])

title('练习二信号二')

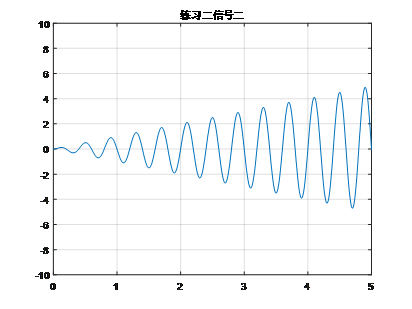

  图像：

3.信号三：f(t)=e-tsin(10Πt)+e-t/2sin(9Πt)

 源程序：

t=-5:0.001:5;

ft=exp(-t).*sin(10*pi*t)+exp(-t/2).*sin(9*pi*t);

plot(t,ft),grid on

axis([-5,5,-10,10])  %axis函数表示画图显示的横纵坐标的取值范围。

title('练习二信号三')

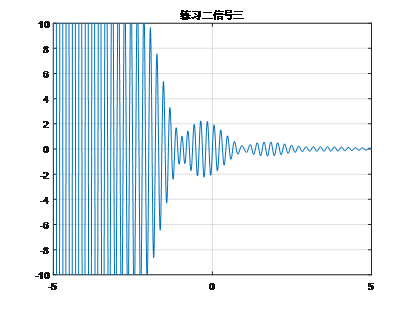

图像：

4.x(t)=10et+sin(2t)+(1+t)2的微分与积分图像

源程序：

syms t x1 y;

x1=10*exp(t)+sin(2*t)+(1+t)*(1+t);

dx1=diff(x1,'t')  %MATLAB中diff函数表示差分。

y=int(x1,'t',-3,3)  %MATLAB中int函数表示积分，-3，3表示积分上下限。

subplot(211),ezplot(dx1),grid on,title('x1的微分');  %subplot（211）表示图像分布为两行一列，且该图像位于第一行。

subplot(212),ezplot(y),grid on,title('x1的积分');

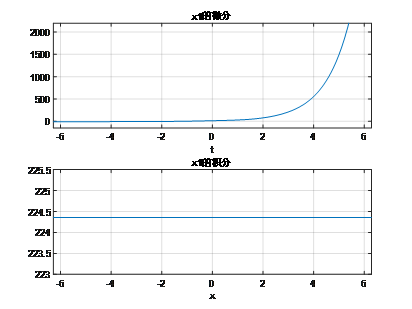

图像：

五、实验总结

  1.*仅适用于矩阵的乘法，需要确保第一个矩阵中的列数与第二个矩阵中的行数匹配。如果要单独对矩阵的每个元素进行运算，则应该使用 TIMES (.*)执行按元素相乘。

2.MATLAB中subplot函数表示将界面分块并在各个分块位置建立坐标区，便于将不同的图像显示在同一界面来作对比观察。

3.MATLAB中不同的指令需要用不同的函数来完成，需要查明并牢记各种函数的功能以及用法，遇到不会或者不懂的函数，可以通过查找资料或者与同学讨论将其学会并能熟练使用。

4.在编写程序的过程中，注意各个符号需要用英文版，而不能使用中文版，否则会出现文本字符无效的提示。

5.在此次实验的过程中出现了微分函数diff的错误使用，通过查阅资料我知道了出现错误的原因是我没有定义自变量，并且还将自变量的取值范围固定了，导致无法求微分，最后用syms函数定义变量，解决了该问题。
