AKEMOND应力测试仪 结合IPC-9704行业标准应变仪

公司介绍：
深圳市品控科技开发有限公司成立于2011年，是一家集研发、生产、销售于一体的综合性企业。公司是一家专注于应力应变测试技术研发和应用的企业，为3C电子、汽车电子、半导体行业提供PCB应变测试解决方案。主营产品：TSK应力测试仪（TSK-8、TSK-32、TSK-64系列）、DL-1000系列和DL-2000系列。TSK应变片、PCB视觉打标和应变测试服务应力测试仪。应力测试仪主要用于PCB板通用应变测试测试，可用于SMT\DIP\分板\ICT\FCT\打螺丝组装\震动跌落可靠性测试等等，PCB应力应变测试,品质保证，价格合理，并提供应力代测测量服务。

AKEMOND/阿克蒙德是品控科技旗下的应力应变测试仪品牌。客户可以根据实际需求选择型号。

应力测试仪基本介绍：

仪器体积小，便携带，软件操作简单，上手方便，适合厂快速测量并根据IPC/JEDEC-9704标准一键自动生成报告。对生产测试流程进行完整的应力测试分析，该系统在满足常规的应力数值分析、最大主应变、对角应变和应力速率分析，等基本功能要求的同时，根据客户后续发展需求，进行功能和通道数的扩展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根据情况选配）。

AKEMOND/阿克蒙德应力测试仪120欧姆设备
TSK-8-8C-12     不可扩展8通道测试仪
TSK-32-8C-12    可扩展至32通道的8通道应力测试仪
TSK-32-16C-12   可扩展至32通道的16通道应力测试仪
TSK-32-24C-12   可扩展至32通道的24通道应力测试仪
TSK-32-32C-12   32通道应力测试仪
TSK-64-32C-12   可扩展至64通道的32通道应力测试仪
TSK-64-40C-12   可扩展至64通道的40通道应力测试仪
TSK-64-48C-12   可扩展至64通道的48通道应力测试仪
TSK-64-56C-12   可扩展至64通道的56通道应力测试仪

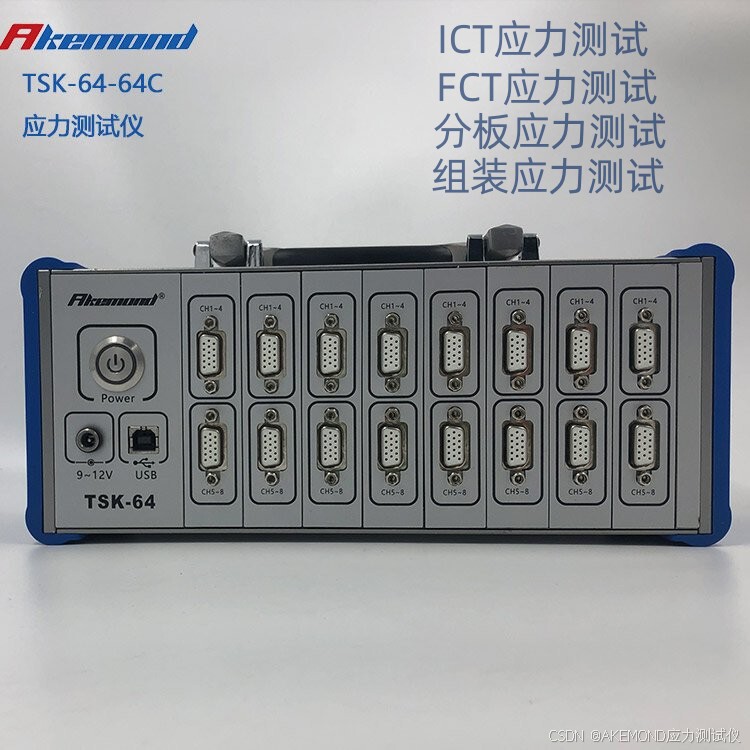

TSK-64-64C-12   64通道应力测试仪

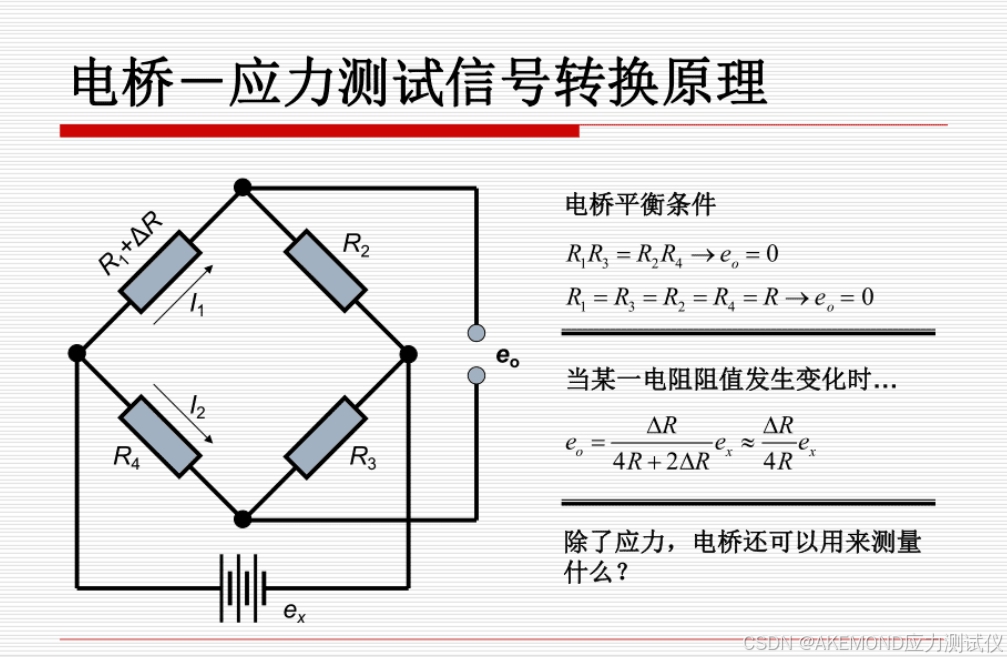

应力测试仪原理：
根据应变片电阻的变化来测试应变，将strain gages 的信号, 透过惠斯登电桥模块加以平衡, 可转换成相对应的电压信号,透过测试仪内部的模拟/数字电路后, 可将电压讯号转为数位讯号, 再由专用的软件来撷取并分析这些讯号



应变测试仪技术参数：
◆ 单模块通道数：8/4个模拟输入通道
◆ 采样率：10KHZ/通道
◆ 采样模式：多通道同步采样
◆ ADC分辨率：24位
◆ 支持应变式传感器电阻值：TSK-32A系列支持120Ω，TSK-32B系列支持350Ω
◆ 支持惠斯通电桥类型：1/4 桥
◆ 转换精度：3.5062nV/V/LSB
◆ 精度增益误差：0.02%（已校准，常规测量条件25℃,±5℃）
◆ 全量程范围：±29.4mV/V（+62500uE/-55500uE）
◆ 端子间过压保护：±30V
◆ 稳定性：增益漂移6ppm/℃
◆ 机箱接口类型：USB2.0高速输入
◆ 供电电源：11到30VDC，220VAC
◆ 工作温度：-40℃～70℃，工作湿度：10%～90% RH，无凝结
◆ 存储温度：-40℃～85℃，存储湿度：5%～90% RH，无凝结
◆ 防护等级：IP 40

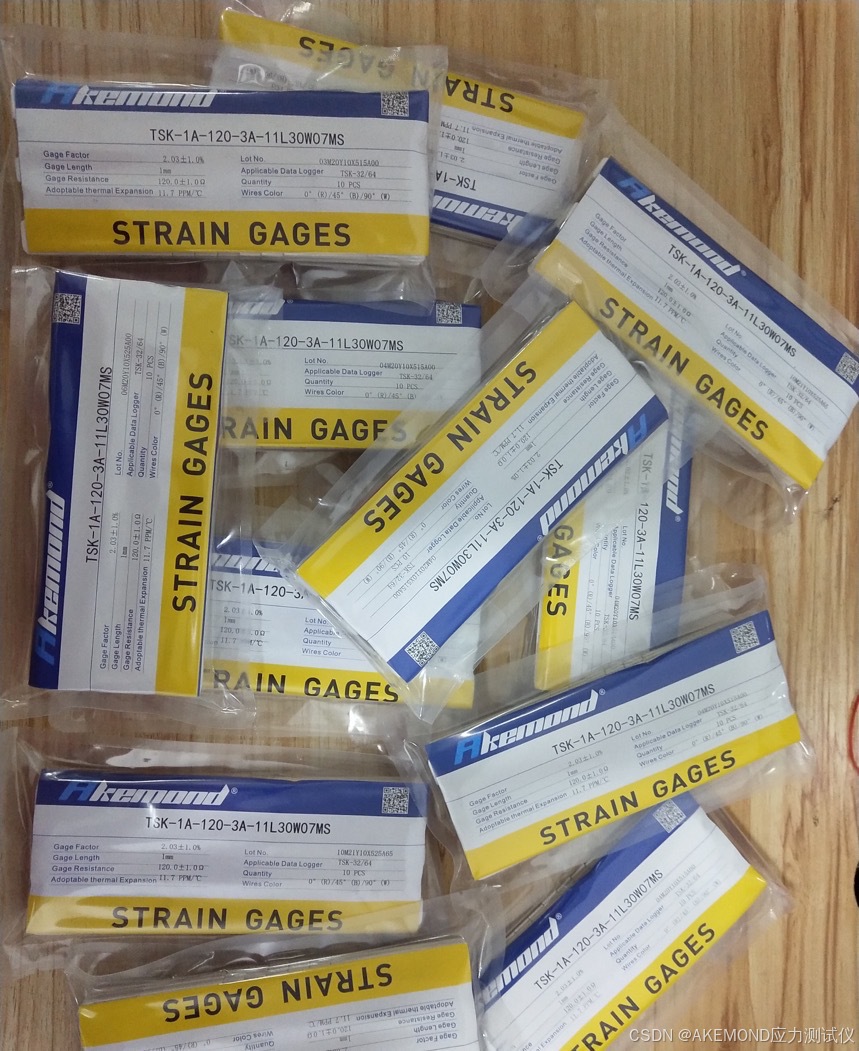

支持仪器AKEMOND的应变片产品目录:

单轴应变片：
基底4mmx2mm长方形，导线长可根据实际情况筛选：
TSK-1B-120-1A-11L1M2S（1米）
TSK-1B-120-1A-11L2M2S（2米）
基底2.2,mmx2.5mm大小的应变片
TSK-1R-120-1A-11L1M2S
TSK-1R-120-1A-11L1M2S
基底尺寸1.3mmx1.5mm的单轴应变片
TSK-05R-120-1A-11L1M2S
TSK-05R-120-1A-11L2M2S
双轴应变片：
基底尺寸5mmx5mm的双轴应变片
TSK-1A-120-2A-11L30W07MS
三轴应变片：
基底尺寸5mmx5mm三轴
TSK-1A-120-3A-11L1M2S
TSK-1A-120-3A-11L30W07MS
基底尺寸4mmx4mm三轴
TSK-1E-120-3A-11L1M2S
TSK-1E-120-3A-11L50W05MS
TSK-1E-120-3A-11L50W09MS
基底尺寸2.5x2.7mmx4mm三轴
TSK-1D-120-3A-11L1M2S
TSK-1D-120-3A-11L50W09MS
基底尺寸1.5x1.5mmx4mm三轴
TSK-05R-120-3A-11L50W07MS
TSKB-05L-120-3A-11L50W07MS

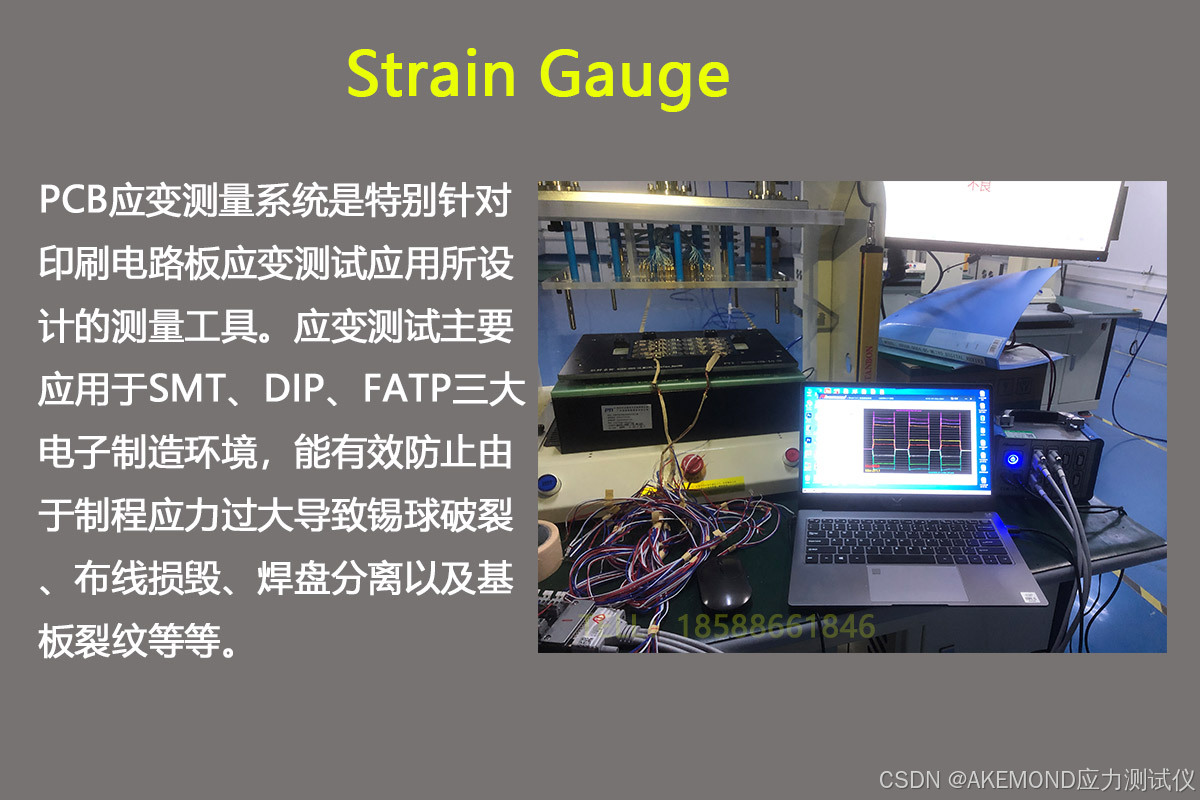

应力测试仪使用行业：
电脑主板应力测试仪、路由器应力测试仪、电源应力测试仪、钢结构应力测试仪，主要用在PCBA电路板分板（手掰板、走刀分板、铡刀分板、Vcut分板机和铣刀分板）应力测试、PCBA组装应力测试，PCBA跌落应力测试、以及ICT治具应力测试、FCT治具应力测试、汽车行业应力测试、空调行业管道应力测试等，因其测试高效快速实现数据采集和处理自动化，实用性强等特点，在交通，航空航天，机械等重要工程领域研究中有着广泛的应用。
