符合IPC-9704标准的应力测试仪TSK-64/TSK-32

电阻式应变片传感器是利用一定的方式将被测量的变化转化为敏感元件电阻参数的变化，再通过电路转变成电压或电流信号的输出，从而实现非电量的测量。

电阻应变片测试原理：应变片是根据应变效应而制成的传感元件，由敏感栅和导线构成，用于测量应变。使用时将其牢固地粘贴在构件的测点上，构件受力后由于测点发生应变，敏感栅也随之变形而使其电阻发生变化，将应变的信号, 透过惠斯登电桥模块加以平衡, 可转换成相对应的电压信号,透过测试仪内部的模拟/数字电路后, 可将电压讯号转为数位讯号, 再由专用的软件来撷取并分析这些讯号。

PCB应力测试环境建立要求：

1，需要满足IPC要求的应力测试仪TSK-64/TSK-32/TSK-8系列都可以，满足动态同步采集。

2，TSK应变片，单轴、双轴、三轴都可以满足要求。

3，笔记本电脑，需装有应变采集软件“e-strain”，实时现场采集，一键生成报告。

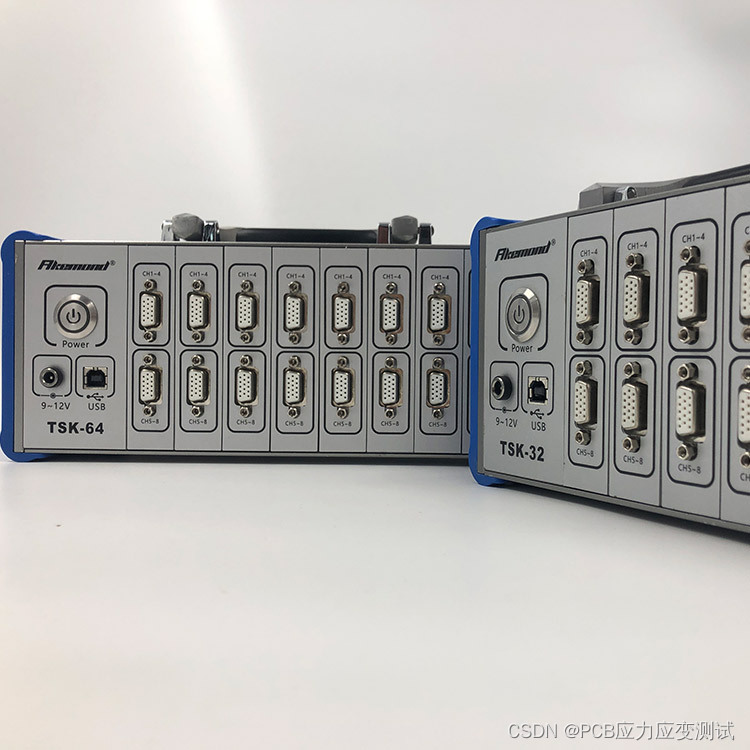

 TSK-64是一款便携式应力测试仪，主要用于PCBA生成SMT和DIP应变测试、分板应力测试、ICT应力测试、FCT应力测试、组装应力测试和跌落应力测试等等，也常用于空调管路应力测试，玻璃应力测，以及一些结构件的应力测试等等。仪器体积小，便携带；软件操作简单，上手方便，能快速进行测量并根据IPC/JEDEC-9704标准一键自动生成报告。对生产测试流程进行完整的应力测试分析，该系统在满足常规的应力数值分析、应力速率分析，等基本功能要求的同时，根据客户后续发展需求，进行功能和通道数的扩展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根据情况选配）。



    TSK应力应变测试仪的特点：
1.小型化性价比高的精密测量仪器。
2.便携式，模块式扩展。
3.一键自动生成报表及报表合并功能。
4.构成简易，通过电脑来控制测量。
6.采用模块化方式，每个应变模块有8个采集通道，TSK-64最少含1个8通道应变采集卡，为8通道，可以进行扩展。
7.采集信号为120/350欧姆应变片(采用不同模块)。
8.允许采样率为10KHz（32通道同时采样）。
9.操作菜单以对话框形式，中文界面，简单快速。
10.结合国际上应变片测试标准Intel标准和IPC-9704标准，一键全自动生成报告，并判断“Pass” or“ Failed”。
    TSK应力应变测试仪的相关参数：
◆ 单模块通道数：8/4个模拟输入通道
◆ 采样率：10KHZ/通道
◆ 采样模式：多通道同步采样
◆ ADC分辨率：24位
◆ 支持应变式传感器电阻值：TSK-32A系列支持120Ω，TSK-32B系列支持350Ω
◆ 支持惠斯通电桥类型：1/4 桥
◆ 转换精度：3.5062nV/V/LSB
◆ 精度增益误差：0.02%（已校准，常规测量条件25℃,±5℃）
◆ 全量程范围：±29.4mV/V（+55000uE/-55000uE）
◆ 端子间过压保护：±30V
◆ 稳定性：增益漂移6ppm/℃
◆ 机箱接口类型：USB2.0高速输入
◆ 供电电源：11到30VDC，220VAC
◆ 工作温度：-40℃～70℃，工作湿度：10%～90% RH，无凝结
◆ 存储温度：-40℃～85℃，存储湿度：5%～90% RH，无凝结
◆ 防护等级：IP 40

应变片类型：

阿克蒙德TSK系列应变片
本公司AKEMOND阿克蒙德应变片聚酰亚胺基底，康铜箔制成，全密封结构、有温度自补偿，延伸率高，耐湿热性好，电阻绝缘性能好，使用温度范围宽，可接入电桥进行测量因受力产生的应变值，适用于各种复杂环境精密应力分析。
AKEMOND阿克蒙德TSK常规型号应变片
三轴应变片：
TSK-1A-120-3A-11L1M2S
TSK-1A-120-3A-11L30W
TSK-1A-120-3A-11L30W07MS
TSK-1A-120-3A-11L30W3MS
TSK-1E-120-3A-11L50W05MS
TSK-1E-120-3A-11L30W05MS
TSK-1E-120-3A-11L50W3MS
TSK-1D-120-3A-11L50W05MS
TSK-1D-120-3A-11L1M2S
TSK-05R-120-3A-11L50W07MS
TSK-05R-120-3A-11L80W06MS
TSK-05R-120-3A-11L50W3MS
单轴应变片：
TSK-1B-120-1A-11L1M2S
TSK-1B-120-1A-11L2M2S
TSK-1R-120-1A-11L1M2S
TSK-1R-120-1A-11L2M2S
TSK-05R-120-1A-11L1M2S
TSK-05R-120-1A-11L2M2S
双轴应变片：
TSK-1A-120-2A-11L1M2S
