数据库课程设计：火车售票系统0
主要任务：
1.
2.
3.
4.
任务分配情况
一、需求分析
| 姓名\任务 | 需求概述，角色，内容编写 | 功能建模 | 数据建模 | 行为建模 |
|---|---|---|---|---|
| 王玉 | 数据2 | 数据3 | 数据4 | 数据5 |
| 王雨萌 | 数据7 | 数据8 | 数据9 | 数据10 |
| 陆睿希 | 数据12 | 数据13 | 数据14 | 数据15 |
| 胡雨娟 | 数据12 | 数据13 | 数据14 | 数据15 |
二、系统设计
需求分析
一、需求概述
本系统为乘客提供便捷的火车票购买与管理服务。乘客可通过输入出发站、到达站及日期查询车次信息，系统动态显示列车发车时间、席别、实时票价及余票情况，并支持提交订单与第三方支付。若支付超时或候补订单未匹配成功，系统将自动释放座位并更新订单状态，保障公平性。退票时系统根据发车时间自动计算手续费并恢复余票，改签需先退票后重新购票。运营管理员可维护列车、车站信息等。乘客信息（如身份证号）脱敏显示，候补订单按提交时间优先级处理，超时未支付或候补失败自动通知用户。系统全面覆盖购票、退改、候补、运营管理及风控场景，兼顾效率与合规性。
用户角色
| 角色 | 主要职责 |
|---|---|
| 普通用户 | 购票、退票、改签、订单查询、信息反馈。 |
| 管理员 | 系统维护、用户管理、异常处理、日志监控。 |
| 铁路工作人员 | 车次/票价/站点管理、运营状态调整。 |
| 售票员 | 人工售票、退改服务、设备维护（线下场景）。 |
| 支付接口管理员 | 支付渠道配置、风控管理、交易异常处理（第三方服务）。 |
三、功能建模
业务流程描述
- 用户购票流程
当乘客进入购票页面时，可以通过系统查询车次（输入出发站、到达站、发车日期），然后系统会根据车次停靠表（Train_Schedule）动态计算区间余票（基于余票信息表 Ticket_Inventory），显示车次、席别、票价（匹配票价表 Ticket_Price）、发车时间等信息供乘客选择，乘客选择车次并提交订单后，系统通过乐观锁（version字段）扣减余票，生成订单表（Order）记录，并跳转至支付页面。支付成功后，订单状态更新为“已支付”，生成支付记录表（Payment）数据；若支付超时（如30分钟未支付），系统自动释放库存并标记订单为“已取消”。 - 退票与改签
乘客需要退票或改签时，可以在订单详情页发起退票，系统查询相应金额并退款（我们这里退款时退全款）后更新订单状态为“已取消”，并且同时恢复对应区间的余票（更新余票信息表 Ticket_Inventory）。记录退款信息至支付记录表（Payment）。改签则需先退票后重新购票，系统禁止直接修改原有订单。 - 候补购票
当余票不足时，乘客可提交候补订单表（Wait_Order），指定车次、席别、乘车日期。系统实时监控余票变化：当有余票释放时，按候补下单时间顺序锁定座位，通知用户支付（15分钟内未支付则释放）。若候补失败（发车前24小时仍无票），系统自动取消候补订单并通知用户。 - 列车与车站管理
运营管理员可维护列车表（Train）信息（如调整运营状态is_active）、车站表（Station）信息（如新增车站编码station_code）。修改车次停靠表（Train_Schedule）时（如增减停靠站），需校验是否存在未完成的关联订单（通过订单表 Order检查），若有则禁止修改。 - 票价动态调整
运营管理员可在票价表（Ticket_Price）中设置不同区间、席别的票价规则（含生效日期effective_date），系统自动匹配当前有效票价。 - 支付与风控
支付接口对接第三方（如支付宝、微信），通过transaction_id关联支付流水，确保交易可追溯。若支付失败（如余额不足），系统自动释放座位并标记订单为“支付失败”，防止占票不支付。 - 数据安全与高并发
用户密码（password字段）使用BCrypt加密存储，身份证号（id_card）脱敏显示。
余票扣减通过乐观锁（version字段）实现并发控制，避免超售。

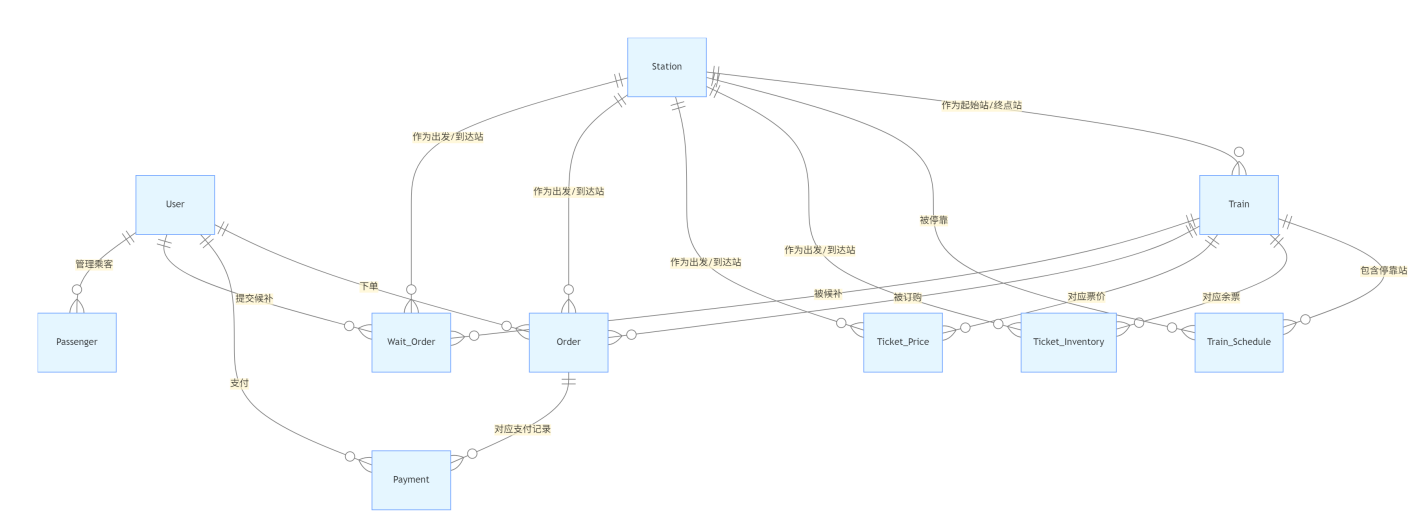

业务流程图
四、行为建模
业务流程图
-

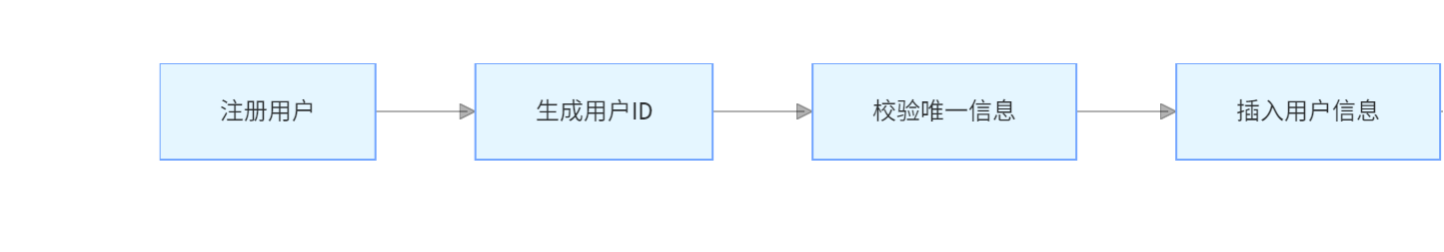

用户注册登录核心流程图
-

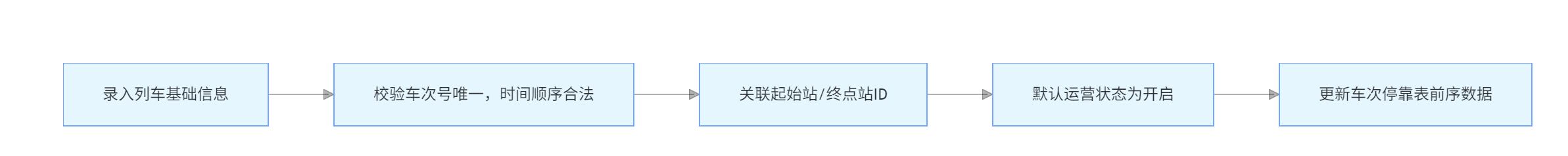

列车基础数据录入流程
-

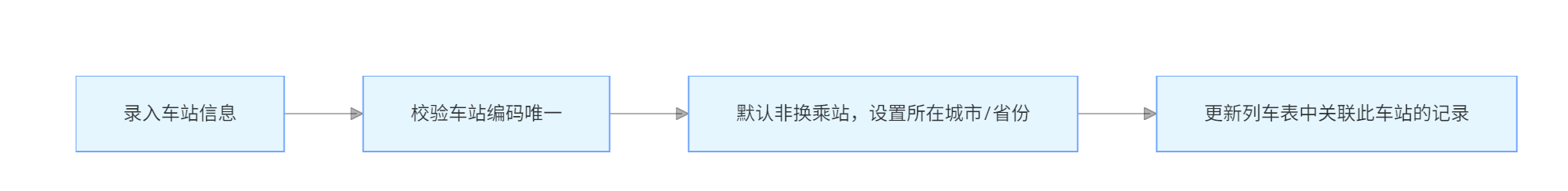

车站基础信息管理
-

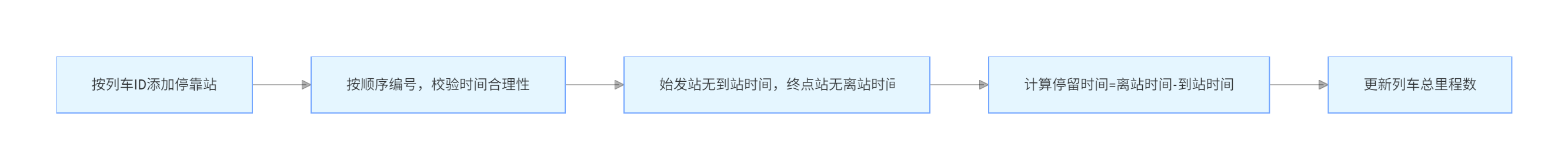

管理列车停靠站序列
-

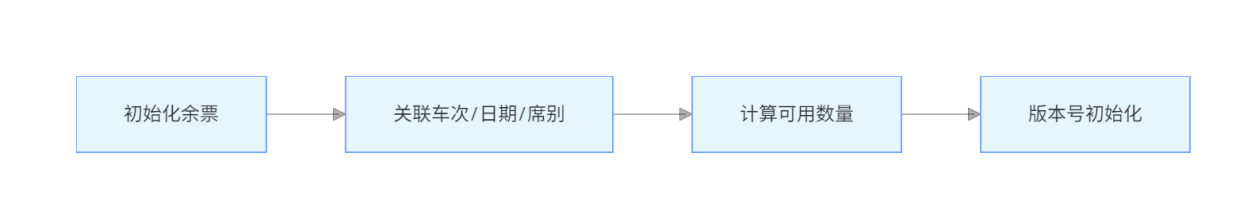

管理余票库存
-

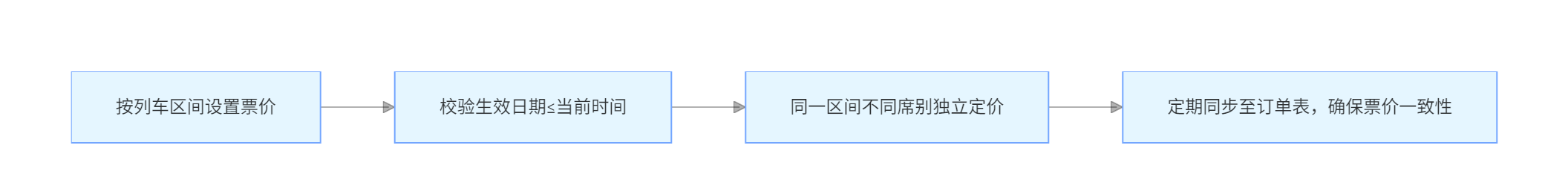

规范票价设置流程
-

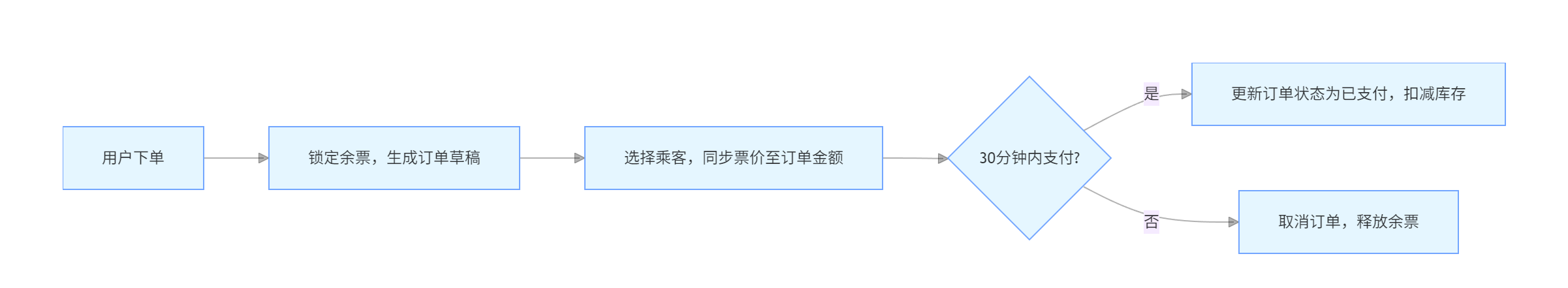

描述订单生命周期（未支付→已支付→已取消）
-

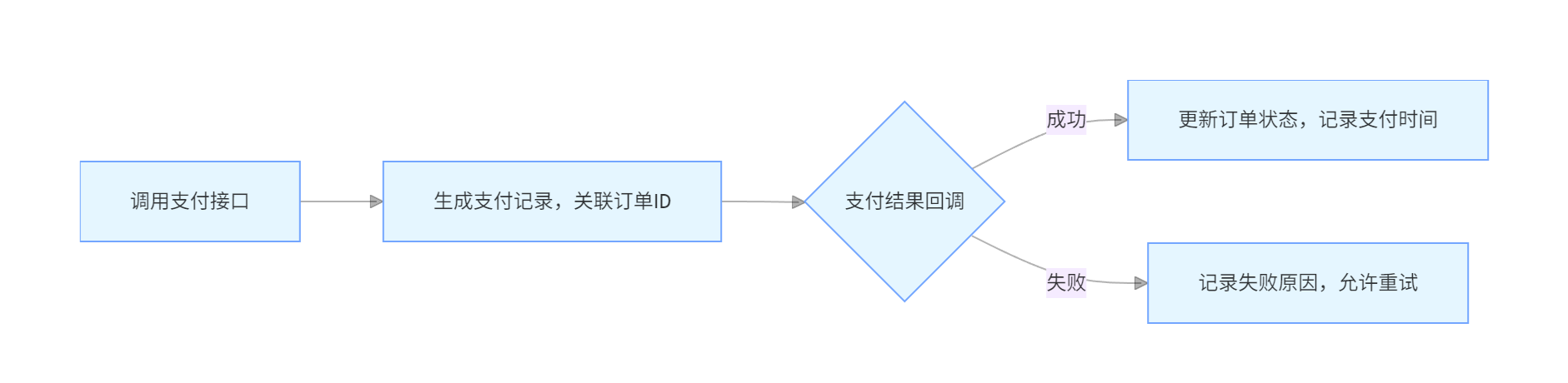

管理支付流程
-

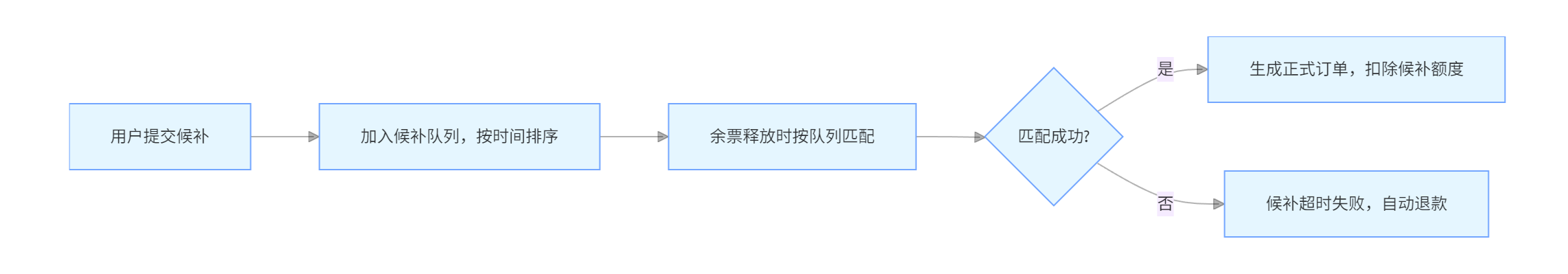

规范候补购票流程
-

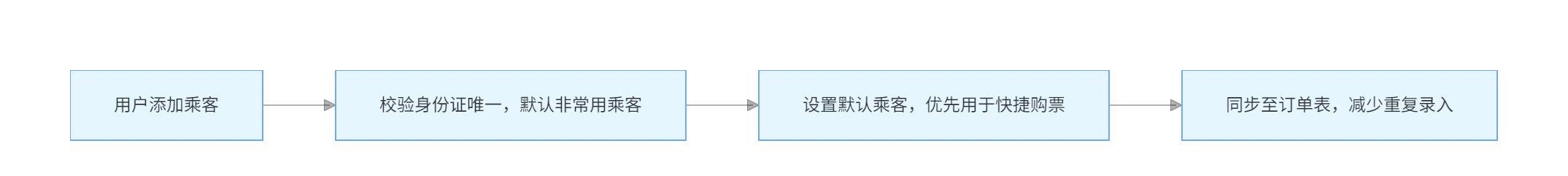

管理用户常用乘车人信息
-
总流程
五、数据建模
数据字典
- 用户表:用户账号，用户名，加密后的密码，用户真实姓名，身份证号，手机号
- 列车表:列车编号，车次号，列车类型，起始站ID，终点站ID，发车时间，到达终点站时间，总座位数，运营状态
- 车站表:车站唯一标识，车站名称，所在城市，所在省份，车站编码，车站等级，是否为换乘站
- 车次停靠表:停靠记录编号，关联列车ID，关联车站ID，停靠顺序，到站时间，离站时间，停留分钟数
- 余票信息表:余票编号，关联列车ID，发车日期，出发站ID，到达站ID，席别，可用余票数量
- 票价表:票价记录唯一标识，关联列车ID，出发站ID，到达站ID，席别，票价，票价生效日期，票价失效日期
- 订单表:订单号，关联用户ID，关联列车ID，出发站ID，到达站ID，席别，下单时间，乘车日期，订单金额，订单状态，支付时间
- 支付记录表:支付记录，关联订单ID，关联用户ID，实际支付金额，支付方式，支付时间，第三方交易流水号，支付状态
- 候补订单表:候补订单唯一标识，关联用户ID，关联列车ID，出发站ID，到达站ID，席别，乘车日期，候补下单时间，候补状态，候补成功时间
- 乘客信息表:乘客唯一标识，关联用户ID，乘客真实姓名，身份证号，联系电话，是否为默认乘客，添加时间
二、系统设计
1. 用户表 (User)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| user_id | BIGINT, PK | 用户唯一标识 |
| username | VARCHAR(50), UNIQUE, NOT NULL | 用户名（登录用） |
| password | VARCHAR(100), NOT NULL | 加密后的密码（使用BCrypt或SHA-256哈希加密） |
| real_name | VARCHAR(50), NOT NULL | 用户真实姓名 |
| id_card | VARCHAR(18), UNIQUE, NOT NULL | 身份证号 |
| phone | VARCHAR(11), UNIQUE, NOT NULL | 手机号 |
| VARCHAR(100) | 邮箱（可选） | |
| user_level | INT DEFAULT 1 | 用户等级（默认1级） |
| register_time | DATETIME, NOT NULL | 注册时间 |
| last_login_time | DATETIME | 最后登录时间 |
2. 列车表 (Train)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| train_id | VARCHAR(10), PK | 列车唯一标识 |
| train_number | VARCHAR(20), NOT NULL | 车次号（如G1234） |
| train_type | VARCHAR(10), NOT NULL | 列车类型（高铁/动车/普快等） |
| start_station_id | INT, FK(Station.station_id) | 起始站ID（外键关联车站表） |
| end_station_id | INT, FK(Station.station_id) | 终点站ID（外键关联车站表） |
| departure_time | TIME, NOT NULL | 发车时间 |
| arrival_time | TIME, NOT NULL | 到达终点站时间 |
| total_seats | INT, NOT NULL | 总座位数（按车厢和席别动态计算，非冗余字段） |
| is_active | BOOLEAN DEFAULT TRUE | 是否运营中 |
3. 车站表 (Station)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| station_id | INT, PK | 车站唯一标识 |
| station_name | VARCHAR(50), NOT NULL | 车站名称（如北京南站） |
| city | VARCHAR(50), NOT NULL | 所在城市 |
| province | VARCHAR(50), NOT NULL | 所在省份 |
| station_code | VARCHAR(10), UNIQUE, NOT NULL | 车站编码（如BJN） |
| station_level | VARCHAR(10) | 车站等级（特等/一等/二等） |
| is_transfer | BOOLEAN DEFAULT FALSE | 是否为换乘站 |
4. 车次停靠表 (Train_Schedule)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| schedule_id | BIGINT, PK | 停靠记录唯一标识 |
| train_id | VARCHAR(10), FK(Train.train_id) | 关联列车ID |
| station_id | INT, FK(Station.station_id) | 关联车站ID |
| sequence_number | INT, NOT NULL | 停靠顺序（从1开始） |
| arrival_time | TIME | 到站时间（若为始发站则无值） |
| departure_time | TIME | 离站时间（若为终点站则无值） |
| stop_duration | INT | 停留分钟数 |
| mileage | INT | 累计里程（单位：公里） |
5. 余票信息表 (Ticket_Inventory)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| inventory_id | BIGINT, PK | 余票记录唯一标识 |
| train_id | VARCHAR(10), FK(Train.train_id) | 关联列车ID |
| departure_date | DATE, NOT NULL | 发车日期 |
| from_station_id | INT, FK(Station.station_id) | 出发站ID |
| to_station_id | INT, FK(Station.station_id) | 到达站ID |
| seat_type | VARCHAR(10), NOT NULL | 席别（商务座/一等座/二等座等） |
| available_count | INT, NOT NULL | 可用余票数量 |
| version | INT DEFAULT 0 | 乐观锁版本号（用于高并发控制） |
6. 票价表 (Ticket_Price)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| price_id | BIGINT, PK | 票价记录唯一标识 |
| train_id | VARCHAR(10), FK(Train.train_id) | 关联列车ID |
| from_station_id | INT, FK(Station.station_id) | 出发站ID |
| to_station_id | INT, FK(Station.station_id) | 到达站ID |
| seat_type | VARCHAR(10), NOT NULL | 席别 |
| price | DECIMAL(10,2), NOT NULL | 票价 |
| effective_date | DATE, NOT NULL | 票价生效日期 |
| expiry_date | DATE | 票价失效日期（可选，默认为长期有效） |
7. 订单表 (Order)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| order_id | BIGINT, PK | 订单唯一标识 |
| user_id | BIGINT, FK(User.user_id) | 关联用户ID |
| train_id | VARCHAR(10), FK(Train.train_id) | 关联列车ID |
| from_station_id | INT, FK(Station.station_id) | 出发站ID |
| to_station_id | INT, FK(Station.station_id) | 到达站ID |
| seat_type | VARCHAR(10), NOT NULL | 席别 |
| order_time | DATETIME, NOT NULL | 下单时间 |
| departure_date | DATE, NOT NULL | 乘车日期 |
| price | DECIMAL(10,2), NOT NULL | 订单金额（从票价表同步） |
| order_status | VARCHAR(20), NOT NULL | 订单状态（未支付/已支付/已取消/已完成） |
| payment_time | DATETIME | 支付时间（仅状态为已支付时有效） |
8. 支付记录表 (Payment)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| payment_id | BIGINT, PK | 支付记录唯一标识 |
| order_id | BIGINT, FK(Order.order_id) | 关联订单ID |
| user_id | BIGINT, FK(User.user_id) | 关联用户ID |
| payment_amount | DECIMAL(10,2), NOT NULL | 实际支付金额 |
| payment_method | VARCHAR(20), NOT NULL | 支付方式（支付宝/微信/银联等） |
| payment_time | DATETIME, NOT NULL | 支付时间 |
| transaction_id | VARCHAR(50), UNIQUE | 第三方交易流水号 |
| payment_status | VARCHAR(20), NOT NULL | 支付状态（成功/失败） |
9. 候补订单表 (Wait_Order)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| wait_order_id | BIGINT, PK | 候补订单唯一标识 |
| user_id | BIGINT, FK(User.user_id) | 关联用户ID |
| train_id | VARCHAR(10), FK(Train.train_id) | 关联列车ID |
| from_station_id | INT, FK(Station.station_id) | 出发站ID |
| to_station_id | INT, FK(Station.station_id) | 到达站ID |
| seat_type | VARCHAR(10), NOT NULL | 席别 |
| departure_date | DATE, NOT NULL | 乘车日期 |
| create_time | DATETIME, NOT NULL | 候补下单时间 |
| wait_status | VARCHAR(20), NOT NULL | 候补状态（等待中/成功/失败/取消） |
| success_time | DATETIME | 候补成功时间（仅状态为成功时有效） |
10. 乘客信息表 (Passenger)
| 字段名 | 类型/约束 | 说明 |
|---|---|---|
| passenger_id | BIGINT, PK | 乘客唯一标识 |
| user_id | BIGINT, FK(User.user_id) | 关联用户ID（添加该乘客的用户） |
| real_name | VARCHAR(50), NOT NULL | 乘客真实姓名 |
| id_card | VARCHAR(18), UNIQUE, NOT NULL | 身份证号 |
| phone | VARCHAR(11) | 联系电话（可选） |
| is_default | BOOLEAN DEFAULT FALSE | 是否为默认乘客（用户常用乘客标记） |
| create_time | DATETIME, NOT NULL | 添加时间 |
