蓄电池超级电容混合储能系统能量管理simulink仿真模型



一、引言
    随着可再生能源的快速发展，储能技术在能源系统中的作用日益重要。混合储能系统，结合了蓄电池和超级电容两种储能装置的优势，能够有效地提高能量存储和释放的效率，并且具有较高的功率密度和长寿命的特点。本文将基于Matlab Simulink平台，建立混合储能并网系统的仿真模型，并对其进行分析和优化。

二、混合储能系统的架构
    混合储能系统由蓄电池和超级电容组成，通过低通滤波器进行功率分配。低通滤波器能够有效抑制功率波动，提高系统的稳定性和可靠性。同时，还需要对超级电容的SOC进行能量管理。当SOC较高时，主要进行放电操作，释放储存的能量；当SOC较低时，主要进行充电操作，吸收外界的能量。因此，在能量管理中，SOC的高低决定了放电和充电的比例。

三、蓄电池的SOC管理
    蓄电池采用单环恒流控制，实现对其SOC进行监测和调节。同时，本文还研究了基于超级电容的SOC分区限值管理策略。将SOC的取值范围划分为放电下限区、放电警戒区、正常工作区、充电警戒区和充电上限区。当SOC处于放电下限区时，系统将增加放电功率以提供更多的能量；当SOC处于放电警戒区时，系统进行放电操作但力求保持SOC的稳定；当SOC处于正常工作区时，系统保持平衡状态，维持常规功率供应；当SOC处于充电警戒区时，系统进行充电操作但力求保持SOC的稳定；当SOC处于充电上限区时，系统将减少充电功率以避免过充。

四、并网逆变控制
    混合储能系统采用三相逆变并网，将直流侧800V电压逆变成交流311V并网。逆变过程中采用电压电流双闭环PI控制，通过PWM调制实现频率和幅值的调节。电压电流双闭环控制可以使系统快速响应，保证并网稳定性和质量。

五、仿真结果分析

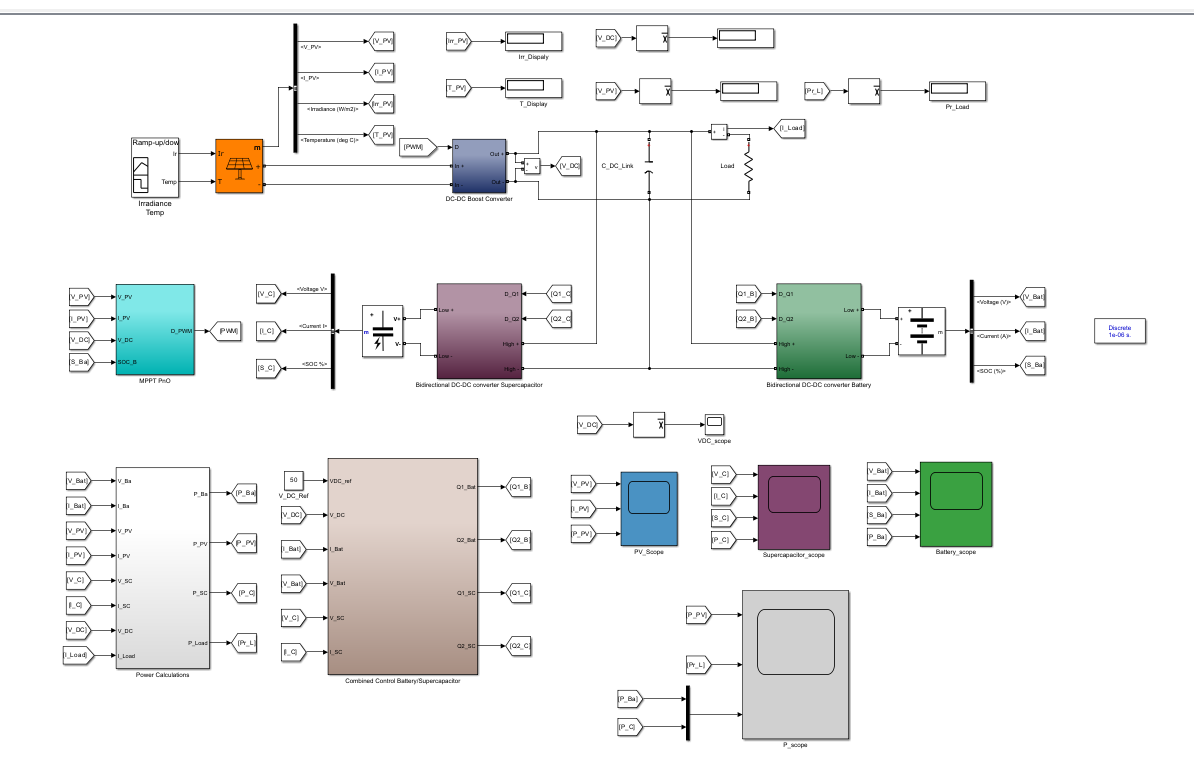

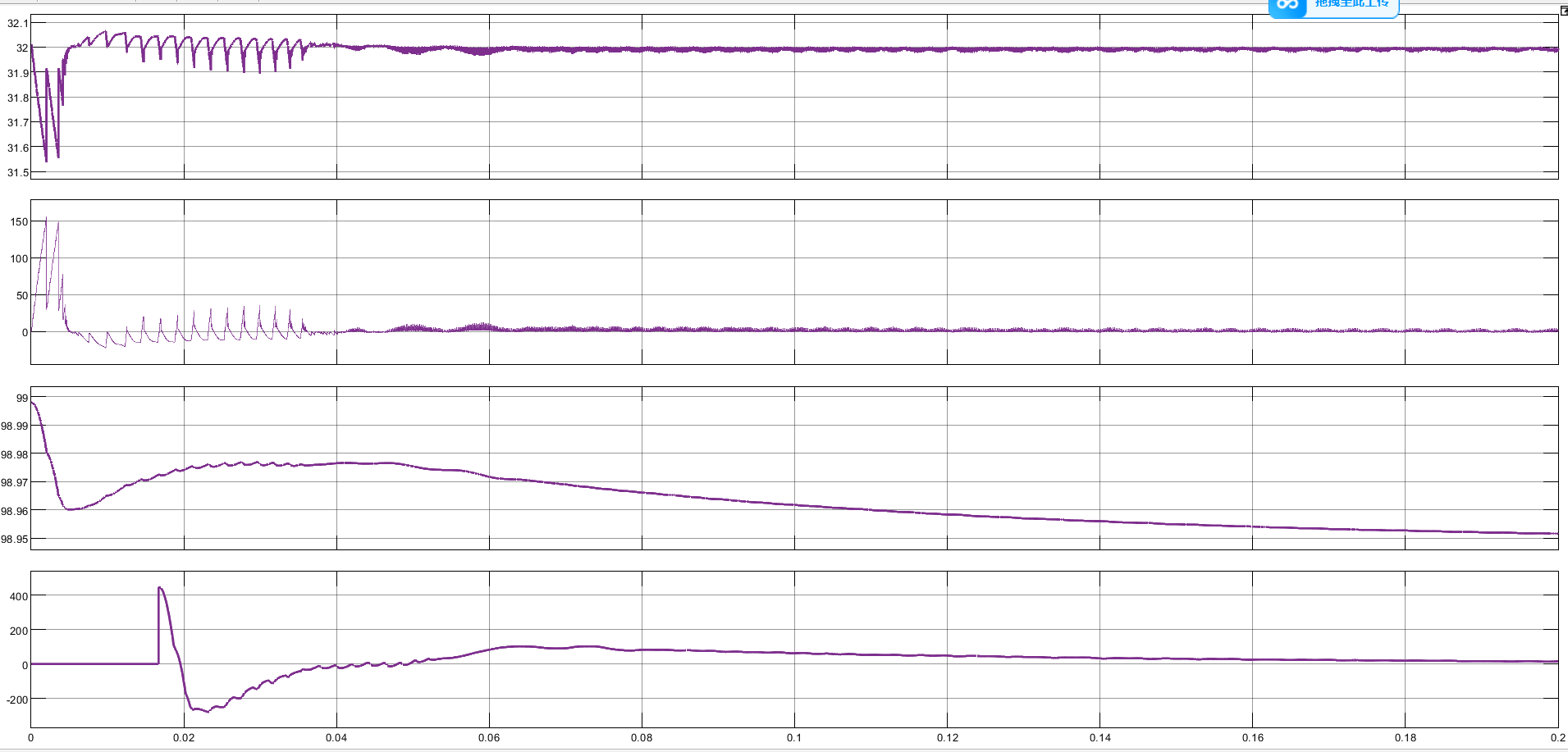

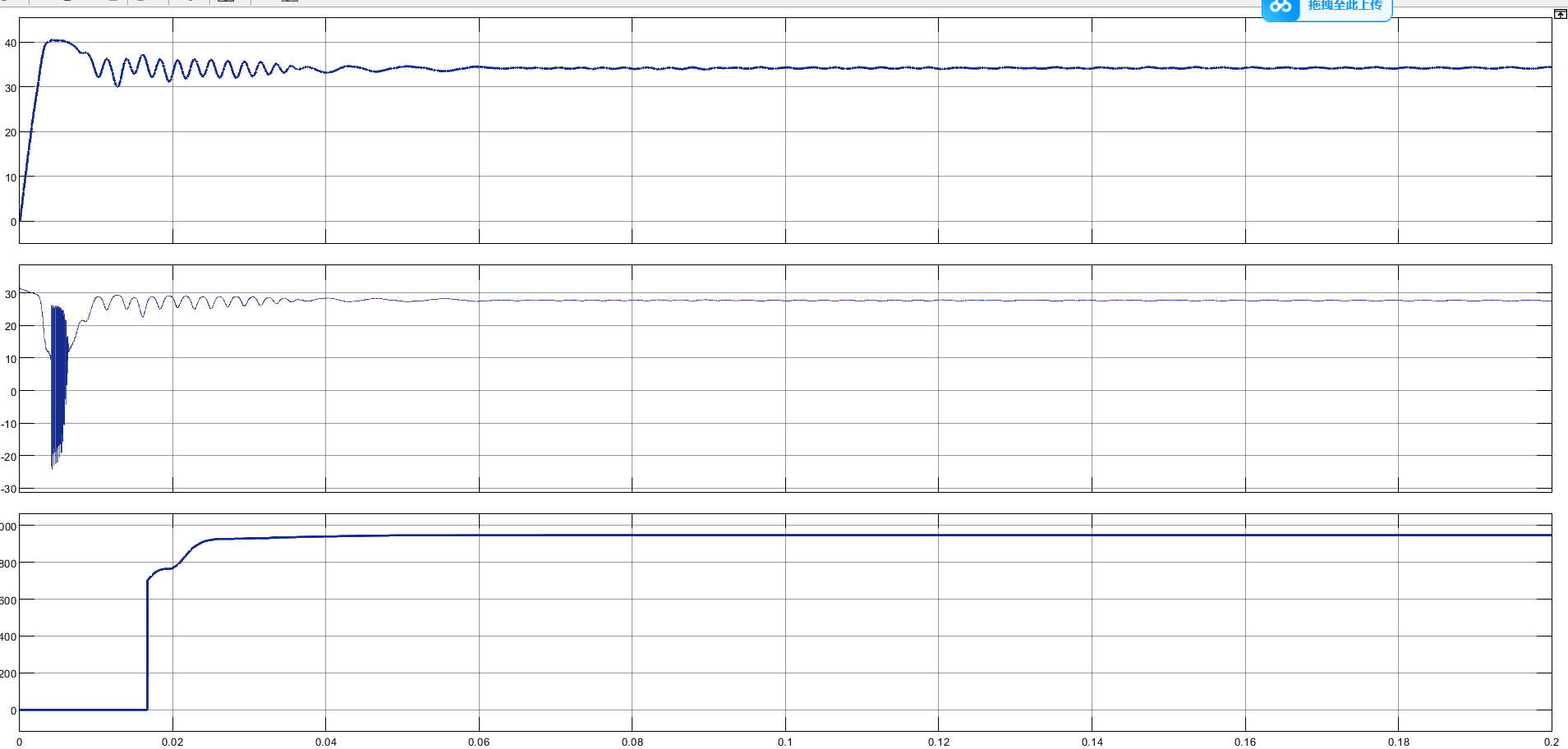

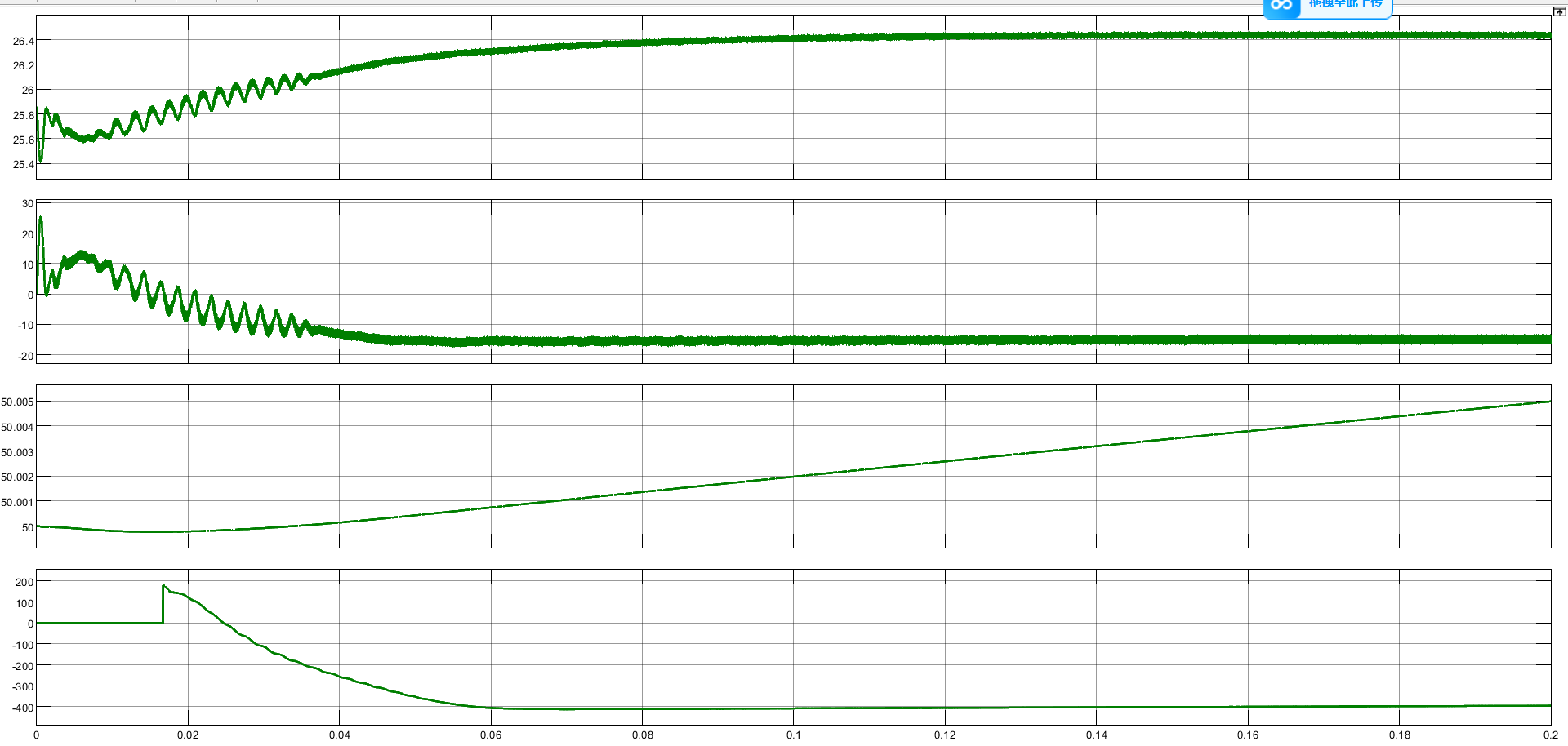

    基于此，笔者整理了蓄电池超级电容混合储能系统simulink能量管理仿真模型；

光伏发电+电池储能仿真！

simulink仿真，MPPT（增量导纳法），双向buck/boost 电路！

模型效果优异，适合学习使用。

    希望对大家有所帮助，有兴趣的朋友，欢迎关注笔者主页龚重号：年轻的战场ssd，回复蓄电池超级电容。一起交流，学习进步！！！
